4. Action

Automatisation – Permet de définir les types d'action suivants :

ActivateSwitch – Activer l'interrupteur
ActiveWaveKey – Activation de l'authentification Bluetooth
AnswerCall – Répondre à un appel entrant
BeginCall – Établir un appel sortant

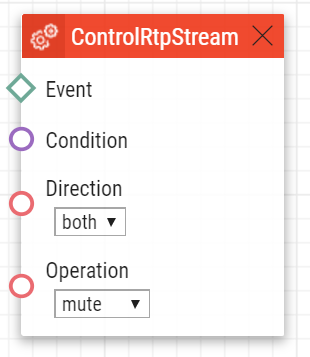

ControlRtpStream – Contrôler l'envoi du flux RTSP
EndCall – Terminer un appel
LogAutomationEvent – Enregistrement de l'évènement sur le serveur Syslog

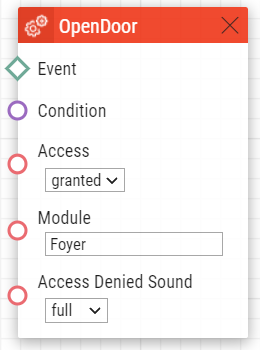

OpenDoor – Activation de la lumière et du son signalant l'accès via un lecteur de carte
PlayUserSound – Jouer un message audio

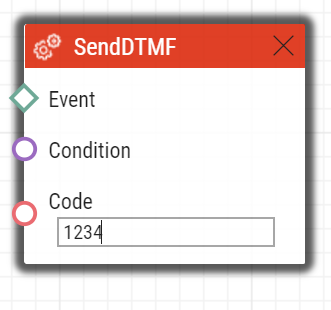

SendDtmf – Envoyer un code DTMF

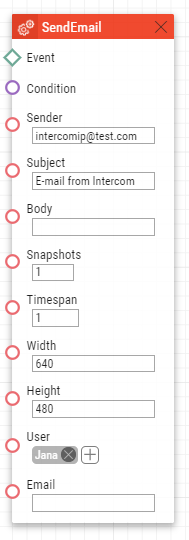

SendEmail – Envoyer un email
SendHttpRequest – Envoyer une commande HTTP
SendMulticastRequest – Envoyer une commande vers plusieurs appareils

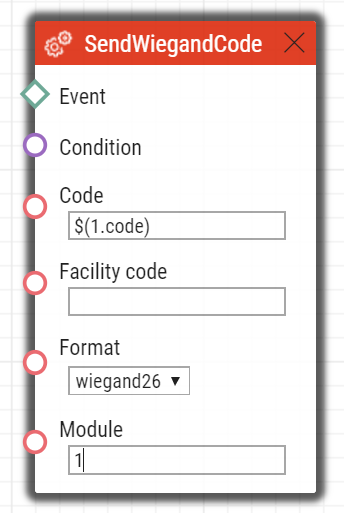

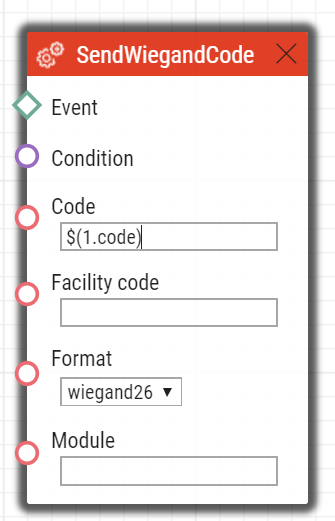

SendWiegandCode – Envoyer un code Wiegand
SetCameraInput – Sélectionner l'entrée de la caméra
SetLed – définit la couleur de la LED

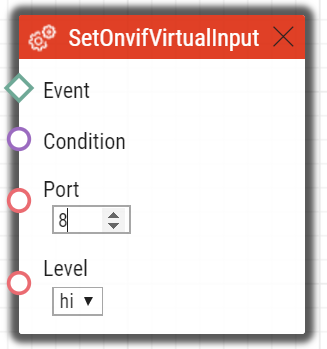

SetOnvifVirtualInput – Activer une entrée virtuelle ONVIF
SetOutput – Paramétrer l'état de la sortie
SetSecuredState – définit le niveau d'état de la condition SecuredState

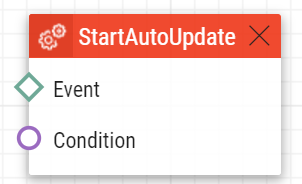

StartAutoUpdate – Mise à jour automatique du firmware et de la configuration
StartLiftCall – Établir un appel (uniquement pour 2N LiftIP 2.0)
StartMulticastRecv – Démarrer la réception d'un flux audio multicast
StartMulticastSend – Démarrer l'envoi d'un flux audio multicast

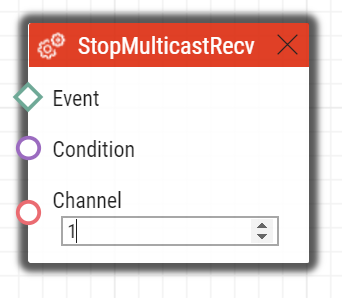

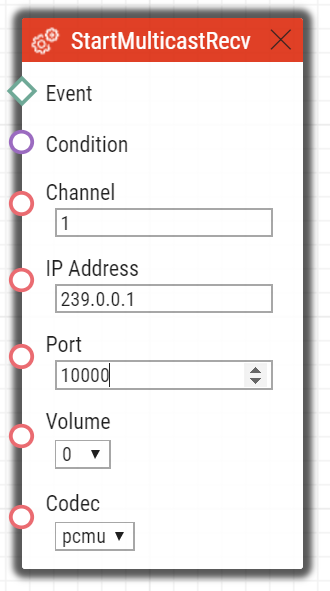

StopMulticastRecv – Interrompre la réception d'un flux audio multicast
StopMulticastSend – Interrompre l'envoi d'un flux audio multicast

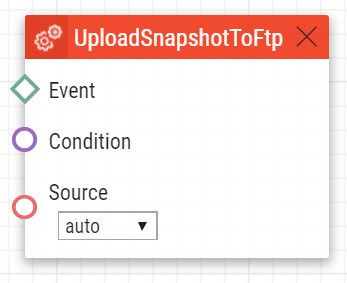

UploadSnapshotToFtp – Capture d'une image chargée vers le serveur FTP

ActivateSwitch

Le bloc ActivateSwitch définit l'action permettant l'activation de l'interrupteur de l'Interphone comme défini dans les onglets Interrupteurs 1–4. L'activité à effectuer dépend entièrement des paramètres spécifiques de l'interrupteur (activation de la sortie logique, envoi d'une commande HTTP, etc.). La désactivation des interrupteurs est également contrôlée par les réglages de ces derniers.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Switch ID – définit l'interrupteur à activer (1–4).
State – définit l'état de l'interrupteur en mode bistable. Ce paramètre ne s'applique pas lorsque l'interrupteur est en mode monostable.
- Valeurs valides :
  - on – l'interrupteur est activé
  - off – l'interrupteur est désactivé
  - toggle – l'interrupteur est basculé
  - lock – l'interrupteur est verrouillé.
  - unlock – l'interrupteur est déverrouillé.
  - hold – l'interrupteur est maintenu.
  - release – l'interrupteur est relâché.
- Ce paramètre est optionnel, la valeur par défaut est on.

Exemple

L'interrupteur 1 s'activera si l'évènement définit à la deuxième ligne se produit et si la condition définit à la troisième ligne est respectée :

ActivateWaveKey

Le bloc ActionWaveKey définit l'action requise pour activer le processus d'authentification WaveKey.

Paramètres

Event – définit l’événement qui déclenche l'action.
Condition – définit la condition qui doit être remplie pour que l'action soit exécutée. Ce paramètre est optionnel.

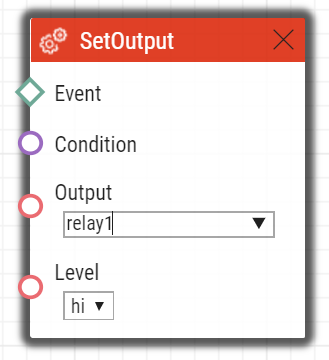

SetOutput

Le bloc SetOutput définit l'action permettant d'activer les sorties de l'interphone sur l'état demandé.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Output – définit la sortie à activer.
- Valeurs valides :
  - relay1 – sortie relais 1 sur l'unité principale
  - relay2 – sortie relais 2 sur l'unité principale
  - output1 – sortie 1 sur l'unité principale
  - output2 – sortie 2 sur l'unité principale
- La liste des valeurs valides peut varier selon les différents modèles de portier 2N; référez-vous à la sous-section Sorties et entrées numériques disponibles.
Level – définit l'état requis de la sortie. Ce paramètre est optionnel.
- Valeurs valides :
  - lo – désactivation de la sortie
  - hi – activation de la sortie (valeur par défaut)

Exemple

Activation de la sortie relais 1 si l'évènement défini à la ligne 2 survient :

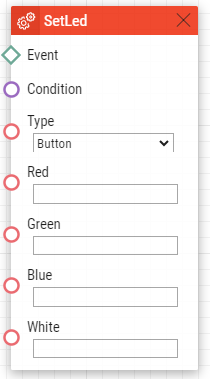

SetLed

Le bloc SetOutput définit une action qui contrôle la modification du rétroéclairage LED ou du jeu de LED sur l’appareil. Après le redémarrage de l’appareil, le rétroéclairage défini dans l’interface de configuration Web de l’appareil sera rétabli.

Paramètres

Event – définissez l'événement qui déclenche l'action.
Condition – définissez la condition qui doit être remplie pour que l'action soit lancée. Ce paramètre est facultatif.
Type – définit la LED ou le jeu de LED à contrôler.
Red – définit l'intensité de la couleur rouge dans une plage de 0 à 255. Une valeur vide est considérée comme 0 si au moins un autre paramètre de couleur est indiqué. Si tous les paramètres de couleur sont vides, le bloc désactive le paramètre de couleur (c’est-à-dire que la couleur revient à la couleur définie dans la configuration).
Green – définit l'intensité de la couleur vert dans une plage de 0 à 255. Une valeur vide est considérée comme 0 si au moins un autre paramètre de couleur est indiqué. Si tous les paramètres de couleur sont vides, le bloc désactive le paramètre de couleur (c’est-à-dire que la couleur revient à la couleur définie dans la configuration).
Blue – définit l'intensité de la couleur bleu dans une plage de 0 à 255. Une valeur vide est considérée comme 0 si au moins un autre paramètre de couleur est indiqué. Si tous les paramètres de couleur sont vides, le bloc désactive le paramètre de couleur (c’est-à-dire que la couleur revient à la couleur définie dans la configuration).
White – définit l'intensité de la couleur blanc dans une plage de 0 à 255. Une valeur vide est considérée comme 0 si au moins un autre paramètre de couleur est indiqué. Si tous les paramètres de couleur sont vides, le bloc désactive le paramètre de couleur (c’est-à-dire que la couleur revient à la couleur définie dans la configuration).

SetSecuredState

Le bloc SetSecuredState définit l'action nécessaire pour régler l'état Secured State au niveau souhaité. Le bloc ne fonctionne que lorsque l'entrée d'état sécurisée attribuée est réglée sur "Aucune" (c'est-à-dire qu'aucune entrée numérique n'est attribuée au contrôle d'état).

Paramètres

Event – définissez l'événement qui déclenche l'action.
Condition – définissez la condition qui doit être remplie pour que l'action soit lancée. Ce paramètre est facultatif.
Level – définissez le niveau de sortie souhaité.
- Valeurs valables :
  - lo – état de désactivation

- - hi – activation de l'état (valeur par défaut).

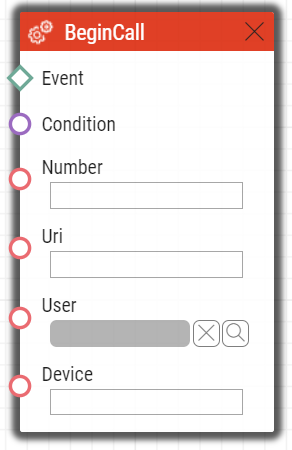

BeginCall

Le bloc BeginCall définit l'action permettant d'établir un appel sortant vers une destination d'appel, un numéro de téléphone, un SIP URI ou le numéro d'un utilisateur présent dans le répertoire téléphonique du portier.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Number – définit le numéro à appeler (si le portier 2N est connecté à un IP PBX).
Uri – définit le SIP URI à appeler : sip:utilisateur@domaine. Un URI particulier est utilisé pour les appels sur Axis Camera Station sous la forme vms: *.
User – définit l'utilisateur à appeler.
Device – définit l'application 2N^® IP Mobile à appeler : device_name.
Il vous faut uniquement définir l'un de ces paramètres (Number, Uri, User ou Device).

Exemple

Un appel sortant s'établit si l'évènement défini à la ligne 2 survient :

AnswerCall

Le bloc AnswerCall définit l'action permettant de répondre à un appel entrant. Si aucun appel n'est généré ou que l'appel ne sonne pas, cette action ne se surviendra pas.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.

Exemple

Réponse à un appel si l'évènement défini à la ligne 2 survient :

EndCall

Le bloc EndCall définit l'action permettant de terminer un appel en cours. Si aucun appel est en cours lors de l'activation de cette action par un évènement, rien ne se produira.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.

Exemple

Un appel en cours s'interrompra si l'évènement défini à la ligne 2 survient :

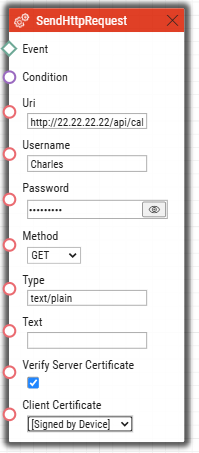

SendHttpRequest

Le bloc SendHttpRequest définit l'action permettant d'envoyer une commande HTTP vers un autre dispositif réseau. Les commandes HTTP vous permettent de contrôler d'autres appareils sur le réseau (Web Relais, système d'enrgistrement, autres portiers...Etc.)

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Uri – définit l'HTTP URI standard en incluant l'adresse de destination, optionnellement, le chemin à suivre ainsi que d'autres paramètres. La longueur maximum est de 2048 bytes.
Username – définit le nom de l'utilisateur si une autorisation est requise par le serveur HTTP. Ce paramètre est optionnel, la valeur par défaut est "intercom".
Password – définit le mot de passe si une autorisation est requise par le serveur HTTP. Ce paramètre est optionnel.
Method – définit la méthode de la requête HTTP : GET, POST, PUT, DELETE.
Type – sélectionnez le type de contenu du corps de la requête HTTP : "application/json" ou "text/plain". Appliquez le seulement aux méthodes valides POST et PUT.
Text – sélectionnez le contenu du texte de la requête. Appliquez le seulement aux méthodes valides POST et PUT.

Exemple 1)

Lorsqu'un évènement connecté à l'action est généré, une commande HTTP est envoyé à l'adresse : 10.27.24.6 :

Exemple 2)

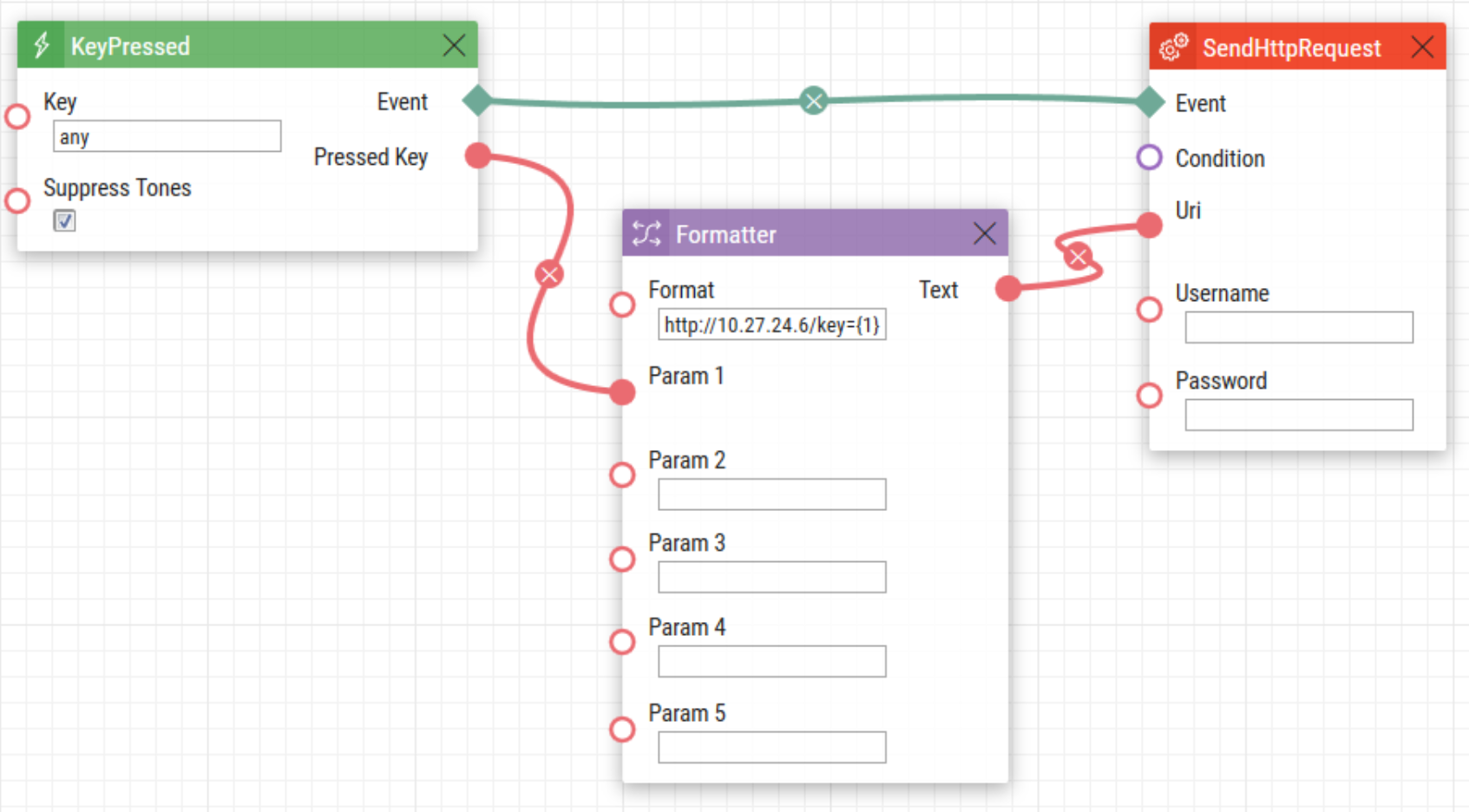

Lorsqu'un bouton du portier est pressé, son identification exacte est envoyée à l'adresse suivante : 10.27.24.6 :

Observation

Les authentifications Basic et Digest sont prises en charge, nous recommandons Digest pour plus de sécurité.

Observation

Les commandes HTTP utilisent le codage URL. Dans l'exemple d'automatisation suivant :

1. Event.KeyPressed: Key=Any

2. Action.SendHttpRequest: Uri= <Command>; Event=1 enverra le message http://192.168.1.1/message=%251 ("%" est codé comme "% 25") après avoir pressé le bouton numéro 1.

Bouton pressé	Format dans le formateur	Requête envoyée
Bouton 1	http://10.27.1.6/message={1}	http://10.27.1.6/message=%251 ("%" est codé comme "%25")
Touche clavier 1	http://10.27.1.6/message={1}	http://10.27.1.6/message=1
Bouton 1	http://10.27.1.6/mess?age={1}	http://10.27.1.6/mess?age=%251
Touche clavier 1	http://10.27.1.6/mess?age={1}	http://10.27.1.6/mess?age=1

Observation

Analyse de la valeur des paramètres séparés par des virgules
Un paramètre peut être délimité par des virgules en valeurs. Les valeurs peuvent être séparées par '' '(apostrophe arrière). Utilisez \ comme caractère d'échappement pour `.
Exemples
abc,def → abc et bcd
`abc,def`→ abc,bcd
abc\`def → abc`def
abc\def → abcdef
abc\ \def → abc\def (barre oblique inversée deux fois de suite)
La validité de la notification marquée % demeure.

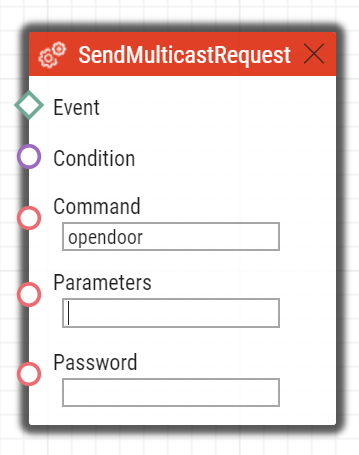

SendMulticastRequest

Le bloc SendMulticastRequest définit l'action permettant d'envoyer une commande vers plusieurs appareils. L'envoi de la commande peut-être déclenché par le bloc MulticastTrigger. La commande est un message envoyé par UDP vers l'adresse multicast (235.255.255.250:4433) et elle peut ainsi être reçue par de multiples appareils en même temps. Le message intègre l'ID de la commande (paramètre de la commande) et d'autres paramètres optionnels. Le message peut-être protégé par un mot de passe (Paramètres mot de passe). Il est recommandé d'envoyer ces commandes sur une fréquence de 1 commande par seconde maximum.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Command – définit l'identifiant de la commande pour distinguer les types de commande. Le bloc MulticastTrigger block répond à l'action SendMulticastRequest seulement si l'identifiant de la commande est le même. N'importe quel texte contenant les caractères A–Z, a–z et 0–9 peut être utilisé pour l'identifiant.
Parameters – définit un ou plusieurs paramètres de commande (séparés par des virgules) à inclure dans le message UDP. Conservez le format "nom_paramètre = valeur_paramètre".
- Exemple :

Params=“Address=192.168.1.1”, “Port=10000”

Les paramètres ainsi envoyés seront disponibles dans l'évènement HttpTrigger qui répond à cette commande ainsi que l'adresse et le port en paramètre de sortie et ils pourront être utilisés dans l'action rattachée à HttpTrigger, par exemple.

Password – définit le mot de passe pour sécuriser la commande contre tout accès non-autorisé. Le paramètre est facultatif. Si aucun mot de passe n'est renseigné, la commande n'est pas sécurisée. Utilisez n'importe quel texte contenant les caractères A–Z, a–z et 0–9.

Exemple

Envoi d'une commande d'ouverture de porte vers tous les appareils du réseau disposant du bloc Event.MulticastTrigger correctement paramétré si l'évènement défini à la ligne 2 survient :

Observation

Analyse de la valeur des paramètres séparés par des virgules
Un paramètre peut être délimité par des virgules en valeurs. Les valeurs peuvent être séparées par '' '(apostrophe arrière). Utilisez \ comme caractère d'échappement pour `.
Exemples
abc,def → abc et bcd
`abc,def`→ abc,bcd
abc\`def → abc`def
abc\def → abcdef
abc\ \def → abc\def (barre oblique inversée deux fois de suite)
La validité de la notification marquée % demeure.

PlayUserSound

Le bloc PlayUserSound définit l'action permettant de déclencher un message audio.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Sound – définit le message audio à jouer.
- Valeurs valides pour les messages audio définit pas l'utilisateur :
  - 1–10 – numéro du message audio
- Valeurs valides pour les messages audio prédéfinis (l'astérisque devant le numéro indique qu'il s'agit d'un message prédéfini) :
  - *1 – Sonnerie moderne
  - *2 – Gros gong
  - *3 – Aboiement de chien
  - *4 – Sirène
  - *5 – Petit gong
Destination – définit la destination du message à jouer.
- Valeurs valides :
  - speaker – le son est joué par l'interphone
  - call – le son est joué pendant l'appel
  - multicast – le son est joué via une adresse multicast.
Channel – définit le numéro de canal (0–3) à contrôler.
- Ce paramètre est optionnel, la valeur par défaut est speaker.

Exemple

Le message audio numéro 1 sera joué si l'évènement défini à la ligne 2 survient :

StartLiftCall

Le bloc StartLiftCall définit le lancement d'un appel à partir de l'appareil 2N LiftIP 2.0. Si un appel de priorité supérieure est en cours, l'appel déclenché par cette action est placé en attente.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Call type – définit le type d'appel qui sera lancé.
- Valeurs valides :
  - alarm – Appel d’alarme (destination 1)
  - alarm2 – Appel d’alarme (destination 2)
  - operational – Appel opérationnel
  - checking – Appel de contrôle
Operational Call Type – définit le type d'appel de service. Ce paramètre n'est valable que si un appel de service est sélectionné dans le paramètre Call Type.
- Valeurs valides :
  - rescue-end – appel de service à la fin du mode de dégagement.
  - button-error – appel de service en cas de panne du bouton ALARM1.
  - button-fixed – appel de service lorsque le bouton ALARM1 est réactivé après sa panne.
  - audio-error – appel de service lorsque le test audio échoue (erreur audio).
  - audio-fixed – appel de service lorsque l'erreur audio a été résolue lors du dernier test audio.

Exemple

L'action lance un appel de contrôle lorsqu'un événement défini à la ligne 2 se produit et que la condition définie à la ligne 3 est valable :

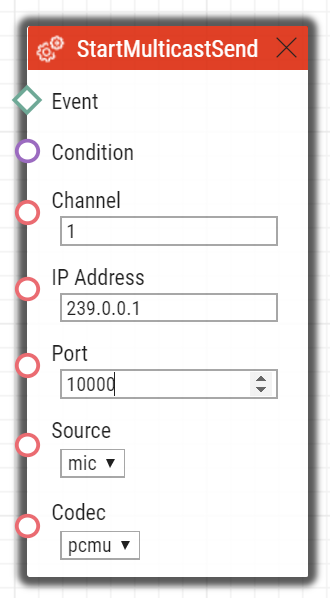

StartMulticastSend

Le bloc StartMulticastSend définit l'action permettant de démarrer l'envoi du flux audio vers une adresse IP Multicast. Vous pouvez contrôler jusqu'à quatre canaux de transmission indépendants. Le protocole RTP / UDP est utilisé.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Channel – définit le numéro de canal (0–3) à contrôler.
Address – définit l'adresse IP multicast du flux audio.
Port – définit le port UDP auquel le flux audio doit être envoyé.
Source – définit la source audio.
- Valeurs valides :
  - mic – la source audio est le microphone
  - call – la source audio est l'appel
- Ce paramètre est optionnel, la valeur par défaut est mic.
Codec – définit le codec audio à utiliser.
- Valeurs valides :
  - pcmu – codec G.711 u-law
  - pcma – codec G.711 A-law
  - g729 – codec G.729
  - g722 – codec G.722
  - l16 – codec L16, 16 kHz
- Ce paramètre est optionnel, la valeur par défaut est pcmu.

Exemple

Démarrage de l'envoi du flux audio via le canal numéro 1 vers l'adresse 239.0.0.1:10000 si l'évènement défini à la ligne 2 survient :

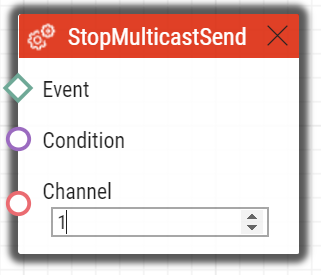

StopMulticastSend

Le bloc StopMulticastSend définit l'action permettant de stopper l'envoi du flux audio vers une adresse IP Multicast.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Channel – définit le numéro de canal (0–3) à contrôler.

Exemple

Arrêt de l'envoi du flux audio via le canal 1 si l'évènement défini à la ligne 2 survient :

StartMulticastRecv

Le bloc StartMulticastRecv définit l'action permettant le démarrage de la réception et la lecteur d'un flux audio. Vous pouvez contrôler jusqu'à quatre canaux de transmission indépendants. Le protocole RTP / UDP est utilisé.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Channel – définit le numéro de canal (0–3) à contrôler.
IP Address – définit l'adresse IP multicast du flux audio.
Port – définit le port UDP auquel le flux audio doit être reçu.
Volume – définit le niveau de volume relatif du flux audio à lire (de −6 dB à +6 dB).
- Valeurs valides :
  - −6 – niveau minimum
  - 0 – niveau moyen (valeur par défaut)
  - 6 – niveau maximum
- Ce paramètre est optionnel, la valeur par défaut est 0.
Codec – définit le codec audio à utiliser.
- Valeurs valides :
  - pcmu – codec G.711 u-law
  - pcma – codec G.711 A-law
  - g729 – codec G.729
  - g722 – codec G.722
  - l16 – codec L16, 16 kHz
- Ce paramètre est optionnel, la valeur par défaut est pcmu.

Exemple

Démarrage de la réception du flux audio via le canal 1 sur l'adresse IP 239.0.0.1:10000 si l'évènement défini à la ligne 2 survient :

StopMulticastRecv

Le bloc StopMulticastRecv définit l'action permettant de stopper la réception d'un flux audio sur l'adresse IP multicast.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Channel – définit le numéro de canal (0–3) à contrôler.

Exemple

Arrêt de la réception du flux audio via le canal 1 si l'évènement défini à la ligne 2 survient :

SetCameraInput

Le bloc SetCameraInput définit l'action permettant de changer la source du flux vidéo lors d'un appel : la caméra du portier, une caméra IP externe intégrée ou 2 caméra Analogue pour le 2N^® IP Video Kit si nécessaire. Cette action ne peut pas être utilisée pour la commutation de source vidéo pour les flux RTSP.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Type – définit le type de signal vidéo. Un changement pendant un appel ne s'appliquera qu'à cet appel. D'autres récepteurs vidéo reçoivent la vidéo de la même source.
- Valeurs valides :
  - internal – caméra interne au portier (ou caméra analogue externe directement connectée au portier)
  - external – caméra IP externe
- Ce paramètre est optionnel, la valeur par défaut est internal.

Exemple

Basculer la source du signal vidéo sur la première entrée de caméra interne si l'évènement défini à la ligne 2 survient :

ControlRtpStream

Le bloc ControlRtpStream définit l'action permettant de contrôler le flux du stream RTP. Cette action contrôle uniquement les flux d'appels; les flux multicast ne sont pas affectés par cette action.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Direction – définit la direction de lecture du flux RTP de l'appel.
- Valeurs valides :
  - in – flux entrant sur l'interphone
  - out – flux sortant de l'interphone
  - both – flux entrant et flux sortant
- Ce paramètre est optionnel, la valeur par défaut est both.
Operation – définir l'opération de flux RTP.
- Valeurs valides :
  - mute – mettre le flux en muet
  - unmute – réactiver le flux (le flux est lu).

Exemple

Désactivation des flux d'appels dans les deux sens si l'évènement défini à la ligne 2 survient :

LogAutomationEvent

Le bloc LogAutomationEvent définit l'action permettant d'enregistrer un événement sur le serveur syslog. Ce bloc peut être utilisé pour vérifier les paramètres d'automatisation.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Log to Event Log – détermine si l’événement doit être envoyé dans le journal des événements. La valeur par défaut est 0.
Name – détermine le nom de l’événement. Ce paramètre est facultatif. La longueur maximale du nom est de 31 caractères dans le journal des événements.
Description – détermine la description de l’événement. Ce paramètre est facultatif. La longueur maximale de la description est de 63 caractères.

Exemple

Envoyer un message syslog avec l'événement capturé 2 (Event.CardEntered) si l'évènement défini à la ligne 2 survient :

SendDTMF

Le bloc Action.SendDTMF définit l'action permettant d'envoyer un code DTMF lors d'un appel actif.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Code – définit les caractères DTMF envoyés.
- Valeurs valides : 0–9, A–D, F

Exemple

Envoi du code 1234 lors d'un appel :

SendEmail

Le bloc SendEmail définit l'action permettant d'envoyer un e-mail.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Sender – définit l'adresse de l'expéditeur pour les e-mails sortants.
Subject – définit l'objet du message électronique à envoyer.
- Des espaces réservés spéciaux peuvent être saisis pour la date, l'heure et l'identifiant de l'appareil. Ces espaces réservés sont remplacés par les valeurs actuelles avant l'envoi du message. Reportez-vous à la description du corps de l'email ci-dessous.
Body – définit le corps du message à envoyer. Utilisez les caractères de formatage HTML. Vous pouvez entrer des espaces réservés spéciaux dans le texte pour la date, l'heure et l'identifiant de l'appareil à remplacer par les valeurs actuelles avant l'envoi du message. Voir la liste des symboles de substitution.

Observation

Les symboles de substitution dépendant de cas particuliers fonctionnent si Action.SendEmail est déclenché par l’un des événements supportés. Voir Récapitulatif des symboles de substitution dans les événements.

Snapshots – définit le nombre de photos prises par la caméra du portier à inclure dans l'e-mail [0, 5].
- Ce paramètre est optionnel, la valeur par défaut est 1.
TimeSpan – définir la durée en secondes des photos joints à l'e-mail.
- Ce paramètre est optionnel, la valeur par défaut est 1.
Conseil

Il est conseillé de choisir des valeurs TimeSpan et Snapshots de manière à ce que le ratio TimeSpan / Snapshots soit un entier.
Exemple: Timespan = 8
Snapshots = 5
La dernière photo sera affichée suivi des précédentes dans un laps de temps de deux secondes.
Si la durée est inférieure au nombre de photo disponibles, certaines photos sont utilisées plusieurs fois.
Width – définit la largeur de résolution de la photo de la caméra à inclure. Assurez-vous que la largeur de la photo est conforme à l'une des options de résolution prise en charge par l'interphone.
- Ce paramètre est optionnel, la valeur par défaut est 640.
Height – définit la hauteur de résolution de la photo de la caméra à inclure. Assurez-vous que la largeur de la photo est conforme à l'une des options de résolution prise en charge par l'interphone.
- Ce paramètre est optionnel, la valeur par défaut est 480.
User – définit l'utilisateur à qui cet e-mail sera envoyé.
E-mail – définir l'adresse e-mail à laquelle l'e-mail sera envoyé. Entrez d'autres adresses e-mail si nécessaire, séparées par une virgule.
- Valeurs valides :
  - user@domain_name
  - user@ip_address
  - user@domain_name, user@ip_address

Conseil

Le paramètre User est préféré au paramètre E-mail.

Exemple

Envoi d"un e-mail à l'adresse définie pour l'utilisateur Jana :

Observation

Le paramètre User est limité à 10 utilisateurs.

SetOnvifVirtualInput

Le bloc SetOnvifVirtualInput définit l'action permettant de changer l'état d'une entrée virtuelle via le protocole ONVIF. Le logiciel ONVIF Device Manager (version 2.2.250) peut être utilisé pour des tests.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Port – définit l'identifiant du port virtuel.
- Valeurs valides :
  - 0–10 – ID du port
Level – définit l'état de l'entrée.
- Valeurs valides :
  - hi – définit la valeur logique sur Vrai
  - lo – définit la valeur logique sur Faux
- Ce paramètre est optionnel, la valeur par défaut est hi (vrai).

Exemple

Envoi d'informations indiquant que le port 8 a changé sa valeur pour 1 via le protocole ONVIF si l'évènement défini à la ligne 2 survient :

Les éléments suivants sont envoyés à ONVIF :

InputToken: onvif_port_08
LogicalState:true

SendWiegandCode

Le bloc SendWiegandCode définit l'action permettant l'envoi d'un code saisi vers un autre appareil via l'interface Wiegand.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Code – définit le code à envoyer sur le bus Wiegand. Si le code spécifié dépasse la capacité du message envoyé via Wiegand, les bits de poids fort sont réduits. Le code peut être saisi sous forme de nombre décimal ou hexadécimal. Il est également possible de saisir l'uuid de l'utilisateur depuis l'annuaire. Si l'uuid existe et que l'utilisateur dispose d'une carte virtuelle configurée, le bloc enverra cette carte virtuelle à l'interface Wiegand.
- Valeurs valides :
  - Nombres décimaux
  - Nombres hexadécimaux
  - uuid
Facility code – code de l'établissement. Ce paramètre s'applique uniquement pour "wiegand26".
- Valeurs valides :
  - Nombres décimaux dans la tranche 0–255
- Ce paramètre est optionnel, s'il n'est pas définit, il n'est pas utilisé.
Format – définit le format du message envoyé via Wiegand.
- Valeurs valides :
  - wiegand26 – 26 bits
  - wiegand32 – 32 bits
  - wiegand37 – 37 bits
- Ce paramètre est optionnel, la valeur par défaut est wiegand26.

Module – définit le module à travers lequel le code doit être envoyé.
- Valeurs valides :
  - Le nom du module se configure dans l'interface à la section Hardware / Extendeurs / Modules / Menu des modules Wiegand.
- Ce paramètre est obligatoire pour le modèle IP Verso mais ne s'applique pas aux autres modèles de portiers.

Exemple

Envoi d'un code entré par l'évènement.CodeEntered via l'interface Wiegand :

Pour les modèles Verso et Access Unit la deuxième ligne doit ressembler à cela :

UploadSnapshotToFtp

Le bloc UploadSnapshotToFtp définit l'action permettant d'envoyer une capture photo par la caméra vers un serveur FTP. Les paramètres du serveur FTP et des captures doivent être configurés dans la section Services / Streaming / Menu FTP.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Source – définit la source vidéo de l'image à télécharger sur le serveur FTP.
- Valeurs valides :
  - auto – la source vidéo est choisie en fonction des paramètres définis dans la section Hardware / Caméra / Paramètres communs / Source vidéo par défaut
  - internal – Caméra interne
  - external – Caméra externe
- Ce paramètre est optionnel, la valeur par défaut est auto.

Exemple

Chargement d'une photo de la caméra vers le serveur FTP si l'évènement défini à la ligne 2 survient :

StartAutoUpdate

Le bloc StartAutoUpdate définit l'action permettant la mise à jour automatique du FW et de la configuration. Les paramètres de provisionnement automatique sont configurés dans la section Système / Provisioning.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.

Envoyez un e-mail à l'adresse e-mail définie sur user2@domain_name si l'évènement 1 se produit :

OpenDoor

Le bloc OpenDoor définit l'action permettant le signalement sonore et visuel d'un accès Valide/Invalide depuis le lecteur de carte du 2N^® IP Verso.

Paramètres :

Event – définit l'évènement permettant de déclencher l'action.
Condition – définit la condition à respecter pour exécuter l'action. Ce paramètre est optionnel.
Access – signale la validité de l'accès
- granted – valide
- denied – invalide
Module – définit le nom du module lecteur de carte
Sound – definit le son de signalement
- Valeurs valides :
  - full – son de signalement pour un accès valide/invalide
  - none – aucun son
Signaling Only – l’appareil n'active pas l'interrupteur de la porte, l’appareil signale seulement l'ouverture de la porte

Exemple

Signalement d'un accès valide au lecteur de carte du hall avec lumière et son :

Note

Other setting examples

Access granted / Access Denied Sound – None = Lumière verte, son paramétré comme pour l'interrupteur dans la section Hardware
Access denied / Access Denied Sound – None = Lumière rouge, aucun son

Observation

Les modules lecteur de carte connectés au bloc DoorOpen doivent être exclus du contrôle d'accès par les paramètres des modules Hardware / Extendeurs. Définissez Porte / Inutilisé pour le modèle donné.
