5.5.1 Interruptores

Los interruptores permiten el control muy flexible de diferentes periferias conectadas al intercomunicador (como son las cerraduras de puerta eléctricas, iluminación, señalización adicional del sonido del timbre, etc.).

Los intercomunicadores 2N IP permiten configurar hasta 4 (en diferentes modelos esto puede variar) interruptores independientes que se pueden utilizar para cualquier fin.

El interruptor se puede activar:

• introduciendo el código válido en el teclado numérico del intercomunicador o aceptando la secuencia de los símbolos DTMF durante la llamada,
• acercando la tarjeta RFID al lector,
• con retardo definido desde la activación de otro interruptor,
• mediante la llamada entrante o saliente,
• pulsando uno de los botones del marcado rápido *),
• mediante el perfil de tiempo *),
• aceptando el comando HTTP desde otro dispositivo en la red,
• con la automatización mediante la acción Action.ActivateSwitch *).

En el caso de necesidad se puede bloquear el interruptor mediante el perfil de tiempo seleccionado.

Bloqueo y pulsado prolongado del interruptor
Las condiciones de la activación del interruptor se pueden modificar mediante dos funciones. Una de ellas es el bloqueo, la otra se el pulsado prolongado del interruptor. En el caso de que el interruptor esté bloqueado, está permanentemente en estado "apagado" y no es posible manipularlo hasta que no se desbloquee (el bloqueo tiene la prioridad superior a la del pulsado prolongado – en el caso de que el interruptor esté a la vez bloqueado y pulsado durante un tiempo prolongado, se aplicará el bloqueo). En el caso de que el interruptor esté pulsado durante un tiempo prolongado, está permanentemente en estado "activado" y no es posible manipularlo hasta que no se suelte.
El bloqueo y el pulsado prolongado se puede controlar, entre otras cosas, mediante los perfiles de tiempo. En la función de bloqueo no se recomienda utilizar el perfil de tiempo (el control de bloqueo mediante el perfil de tiempo está presente en el dispositivo por razones de compatibilidad retroactiva), ya que en ese caso al final del perfil de tiempo se desbloqueará el interruptor a pesar de que el interruptor haya sido bloqueado manualmente.
La combinación de estas dos funciones muestra el parámetro Funcionamiento actual del interruptor (Normal – el bloqueo y el pulsado prolongado están apagados; Pulsado durante un tiempo prolongado – el bloqueo está apagado y el pulsado prolongado está encendido; Bloqueado – el bloqueo está encendido, no se tiene en cuenta la configuración del pulsado prolongado).
Tras el reinicio del dispositivo revise si el bloqueo o el pulsado prolongado está influenciado por el perfil de tiempo. En el caso de que sea así, la función correspondiente se activa o desactiva teniendo en cuenta la configuración del perfil de tiempo. En el caso de que no sea así, se establece el último estado de bloqueo antes del apagado del dispositivo, respectivamente el pulsado prolongado está configurado al estado inactivo (el interruptor no está pulsado de forma prolongada).

En el caso de que el interruptor esté activo, se puede configurar:

• activación de cualquier salida lógica del intercomunicador (relé, salida de potencia)
• activación de la salida a la cual está conectada el módulo Intercomunicador 2N IP – Relé de seguridad
• envío del comando HTTP a otro dispositivo

El interruptor puede trabajar en el modo monoestable o biestable. En el modo monoestable, el interruptor se apaga automáticamente tras el tiempo configurado. En el modo biestable, el interruptor se enciende con la primera activación y se apaga con la siguiente.

El interruptor puede señalizar su estado mediante:

• pitido configurable, eventualmente mediante el sonido elegido de usuario
• diodo LED de señalización en el caso de que el intercomunicador esté equipado con él
• en la pantalla (en el caso de que el modelo correspondiente del intercomunicador esté equipado con ella) mediante el icono de la puerta abierta

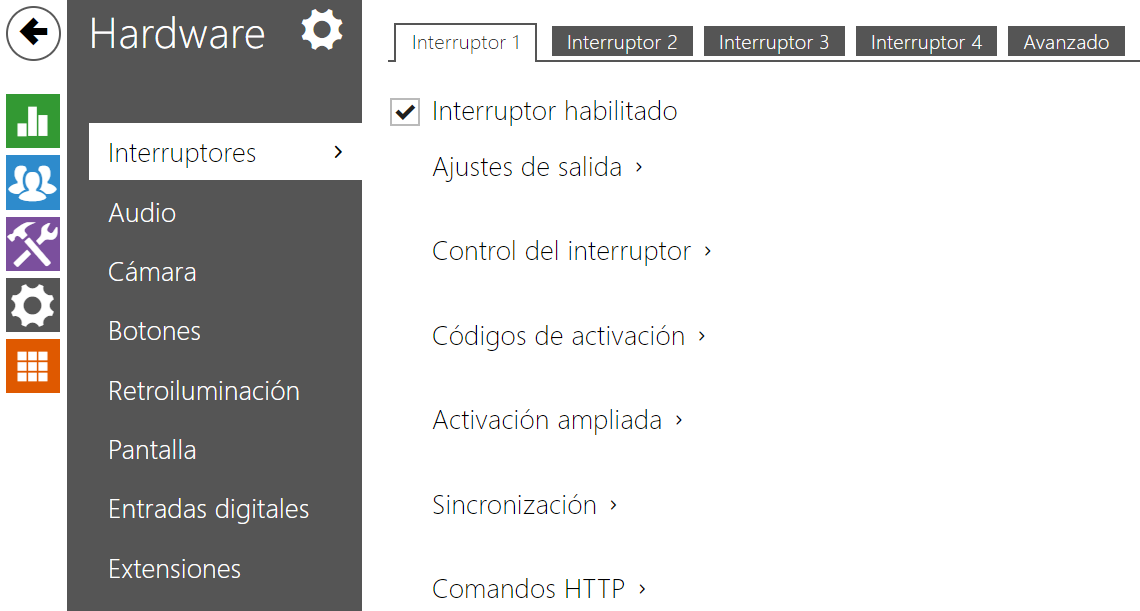

Solapa Interruptor 1–4

• Interruptor habilitado – habilita o prohíbe deshabilita globalmente el control del interruptor. Si el interruptor no está habilitado, no es posible activarlo con ninguno de los códigos introducidos (incluidos los códigos de usuario para los interruptores), no se puede activar con una llamada ni con el botón de marcado rápido.

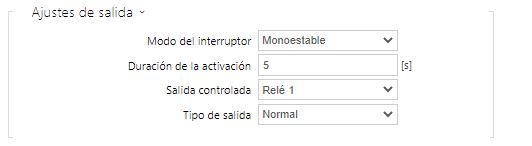

• Modo del interruptor – configura el modo monoestable o biestable para el interruptor. En el modo monoestable, el interruptor se apaga automáticamente tras el tiempo configurado de activación. En el modo biestable, el interruptor se enciende con la primera activación y se apaga con la siguiente.
• Tiempo de activación – configura el tiempo de activación del interruptor en el modo monoestable. En el modo biestable del interruptor el tiempo configurado de activación no se aplicará.
• Salida controlada – asigne una salida física al interruptor. Elija una de las salidas disponibles del dispositivo: relé, salida activa, salida del extensor. Si selecciona Ninguno, el interruptor no controlará ninguna salida física, pero puede controlar equipos externos mediante comandos HTTP.

• Tipo de salida – si está utilizando un relé de seguridad, establezca el tipo de salida en Seguridad. En el modo de seguridad, la salida funciona en modo inverso, es decir, permanece cerrada y controla el módulo de relé de seguridad mediante una secuencia de pulsos específica. En el caso de que utilice la cerradura reversible de la puerta (es decir, la puerta se bloquea al llegar la tensión a la cerradura), configure el tipo de salida al valor de Inversión. En el caso de que varios interruptores estén configurados para la misma salida, pero tienen diferentes tipos de salida, se controlarán según la siguiente prioridad: 1. security, 2. de inversión, 3. normal.

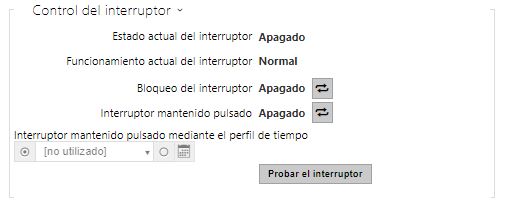

• Estado actual del interruptor – muestra el estado actual del interruptor (Encendido o Apagado).
• Funcionamiento actual del interruptor – muestra el funcionamiento actual del interruptor.
  • Normal: el interruptor no está bloqueado ni mantenido pulsado.
  • Mantenido pulsado: el interruptor se mantiene pulsado y no está bloqueado.
  • Bloqueado: el interruptor está bloqueado (en este caso no importa si el interruptor se mantiene pulsado, el bloqueo tiene la prioridad).
• Bloqueo del interruptor – cambiar entre los estados desbloqueado y bloqueado. Cuando el interruptor está bloqueado (ENCENDIDO), su estado lógico es 0 y no se puede controlar hasta que se desbloquee.

• Interruptor mantenido pulsado – encendido: el interruptor permanece en la posición 1 y no es posible controlarlo hasta que no se libere (en el caso de que a la vez esté mantenido pulsado y bloqueado, el interruptor está bloqueado. Apagado: el interruptor no se mantiene pulsado en la posición 1.
• Interruptor mantenido pulsado mediante el perfil de tiempo – permite asignar al interruptor el perfil de tiempo pre-definido o configurar manualmente el perfil de tiempo que habilita la activación del interruptor. En el caso de que el perfil de tiempo asignado de esté activo, el interruptor se puede activar acercando la tarjeta RFID válida, mediante una llamada, introduciendo el código o utilizando el botón de marcado rápido.
• Botón „Probar interruptor“ – permite activar manualmente el interruptor para comprobar su función, por ejemplo de la cerradura eléctrica o de otro dispositivo conectado.

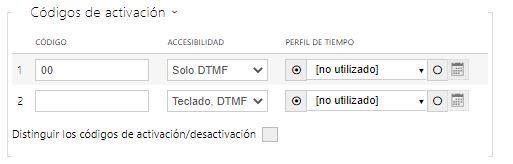

Lista de los códigos universales mediante los cuales se puede desde el aparato telefónico o desde el teclado del intercomunicador activar los interruptores. Para cada interruptor se pueden introducir hasta 10 códigos universales (el número de los códigos pueden variar en cada uno de los modelos de los intercomunicadores).

• Código – permite introducir el código numérico del interruptor. El código debe contener al menos dos caracteres para desbloquear la puerta desde el teclado del intercomunicador, y como mínimo un carácter para desbloquear la puerta con la ayuda de DTMF desde el teléfono. Recomendamos utilizar al menos cuatro caracteres. Los códigos 00 y 11 no se pueden introducir desde el teclado numérico y están reservados para la apertura mediante DTMF y no se aceptarán desde el teclado. El código de confirma utilizando el símbolo *. El código puede tener longitud de hasta 16 caracteres.
• Disponibilidad – seleccione cómo se puede ingresar el código.
• Perfil de tiempo – permite asignar al código del interruptor un perfil de tiempo y de esta manera controlar su vigencia.
• Distinguir los códigos para la activación y apagado – establezca si los códigos en las filas impares (1, 3, ...) se utilizarán para la activación del interruptor, y los códigos en las filas pares (2, 4, ...) para la desactivación en modo bistable.

• Activación mediante llamada – permite la activación automática del interruptor mediante llamadas entrantes o salientes. El interruptor se activa ya sea durante un tiempo preestablecido de encendido o durante toda la duración de la llamada en modo bistable.
• Activación mediante el botón de marcado rápido – permite asignar al interruptor un botón de marcado rápido. El interruptor se activa al pulsar este botón.

• Sincronizar – habilita la función de la sincronización del interruptor que permite la activación automática del interruptor tras el tiempo configurado desde el momento de la activación de otro interruptor. La longitud del intervalo entre la activación de los interruptores determina el parámetro Retardo de sincronización.
• Retardo de sincronización – configura la longitud del intervalo entre la activación sincronizada de dos interruptores. El parámetro no se aplicará en el caso de que no esté habilitada la función Sincronizar.

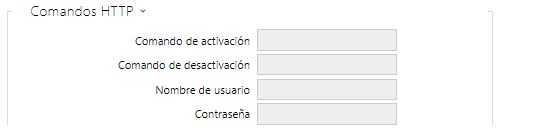

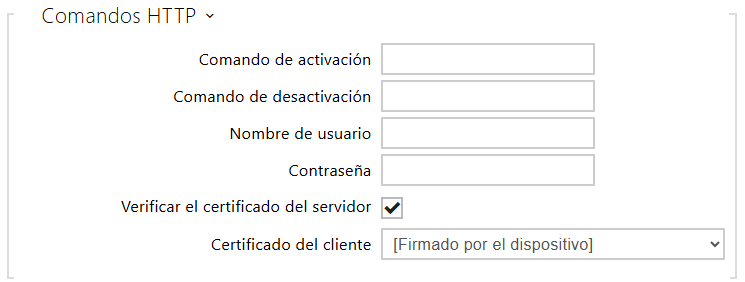

• Comando enviado en el momento de activación – establece la URL para la solicitud GET HTTP o HTTPS enviada al activar el interruptor. El comando debe tener formato http://ip_dirección/ruta. Por ej. http://192.168.1.50/relay1=on.

• Comando enviado en el momento de desactivación – establece la URL para la solicitud GET HTTP o HTTPS enviada al desactivar el interruptor. El comando debe tener formato http://ip_dirección/ruta. Por ej. http://192.168.1.50/relay1=off
• Nombre de usuario – nombre de usuario para la autenticación de la conexión al dispositivo externo (relé WEB, etc.). El parámetro es obligatorio solo en el caso de que el dispositivo externo requiera la autenticación.
• Contraseña – contraseña para la autenticación de la conexión al dispositivo externo (WEB relé etc.). El parámetro es obligatorio solo en el caso de que el dispositivo externo requiera la autenticación.

Solapa Ampliados

• Código del interruptor sin confirmación – habilita la opción de la activación del primer código del interruptor especificado en la lista de códigos de parte del teléfono sin la confirmación mediante el símbolo *. En al caso de que esté marcado, el primer código no se confirma. Esta configuración no afecta otros códigos del interruptor especificados en la lista ni la introducción del código desde el teclado, estos hay que confirmar siempre mediante *. Sirve para configurar la compatibilidad retroactiva con otros modelos de intercomunicadores de la empresa 2N más antiguos.

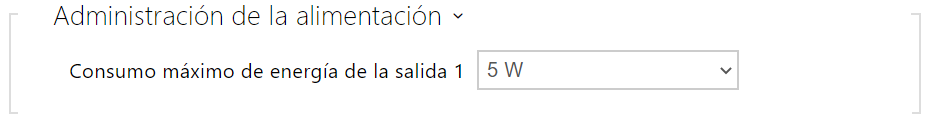

• Consumo máximo de energía de la salida 1 – configura el valor máximo de la potencia de entrada de la salida 1.
