5.5.1 Interrupteurs

Les Interrupteurs permettent un contrôle très souple et efficace des périphériques liés à l'interphone tels que les serrures électriques, l'éclairage, des dispositifs de signalisation, de sonnerie...etc.

Les Interphones IP 2N vous permettent de configurer jusqu'à 4 interrupteurs indépendants selon les modèles.

Un interrupteur peut être activé par :

• la saisie d'un code valide sur le clavier de l'Interphone ou bien la réception d'une trame DTMF valide pendant un appel,
• le passage d'une carte valide sur le lecteur RFID de l'interphone,
• un délai prédéfini après l'activation d'un premier interrupteur (ex : option SAS),
• un appel entrant ou sortant,
• un bouton d'appel pressé *),
• le passage dans une certaine plage horaire*),
• la réception d'une commande http depuis un autre dispositif IP *),
• l'interface d'automatisation en utilisant l'action "ActivateSwitch" *).

L'activation de l'interrupteur peut être bloquée sur certaines plages horaires spécifiques si nécessaire.

Verrouillage et pression de l’interrupteur
Les conditions de commutation des interrupteurs peuvent être modifiées à l’aide de deux fonctions. Il s’agit des fonctions de verrouillage et d’enclenchement de l’interrupteur. Si l’interrupteur est verrouillé, il se trouve en permanence « désactivé » et ne peut être manipulé tant qu’il reste verrouillé (la priorité du verrouillage est supérieure à celle de l’enclenchement - si l’interrupteur est verrouillé et enclenché simultanément, le verrouillage l’emporte). Si l’interrupteur est enclenché, il se trouve en permanence « commuté » et ne peut être manipulé tant qu’il est enclenché.
Le verrouillage et l’enclenchement peuvent être entre autre gérés avec les profils horaires.Il n’est pas recommandé d’utiliser un profil horaire aux fins de verrouillage (la commande de verrouillage du profil horaire existe dans l’équipement du fait de la compatibilité dédiée), l’interrupteur étant déverrouillé une fois écoulé le délai défini, même si l’interrupteur a été manuellement verrouillé.
Le paramètre Fonctionnement actuel de l’interrupteur affiche la combinaison réelle de ces deux fonctions (Normal - verrouillage et enclenchement désactivés ; Enclenchement - verrouillage désactivé et enclenchement activé ; Verrouillé - verrouillage activé, les réglages de l’enclenchement ne sont pas pris en compte).
Une fois redémarré, l’équipement vérifie si le verrouillage ou l’enclenchement sont impactés par le profil horaire. Si tel est le cas, la fonction correspondante est activée ou désactivée eu égard au paramétrage du profil horaire. Si tel n’est pas le cas, le dernier état de verrouillage avant l’arrêt de l’équipement est défini, ou l’enclenchement est défini sur l’état inactif (l’interrupteur n’est pas enclenché).

Si un interrupteur s'active, vous pouvez :

• activer n'importe quelle sortie de l'Interphone (Relais, Sortie active)
• activer la sortie qui contrôle le Relais de sécurité de l'Interphone
• envoyer une commande http vers un autre appareil IP ou bien un autre Interphone IP 2N

Les Interrupteurs peuvent fonctionner en mode Monostable ou Bistable. En mode monostable, il sera automatiquement désactivé après une temporisation programmable. En mode Bistable, l'interrupteur s'activera et aura besoin d'une seconde activation pour revenir en mode non actif.

L'interrupteur signal sont état par :

• Un bip programmable ou un son prédéfini et personnalisable.
• Un indicateur LED, si disponible selon le modèle de l'Interphone.
• Un pictogramme d'ouverture de porte si disponible selon le modèle de l'Interphone.

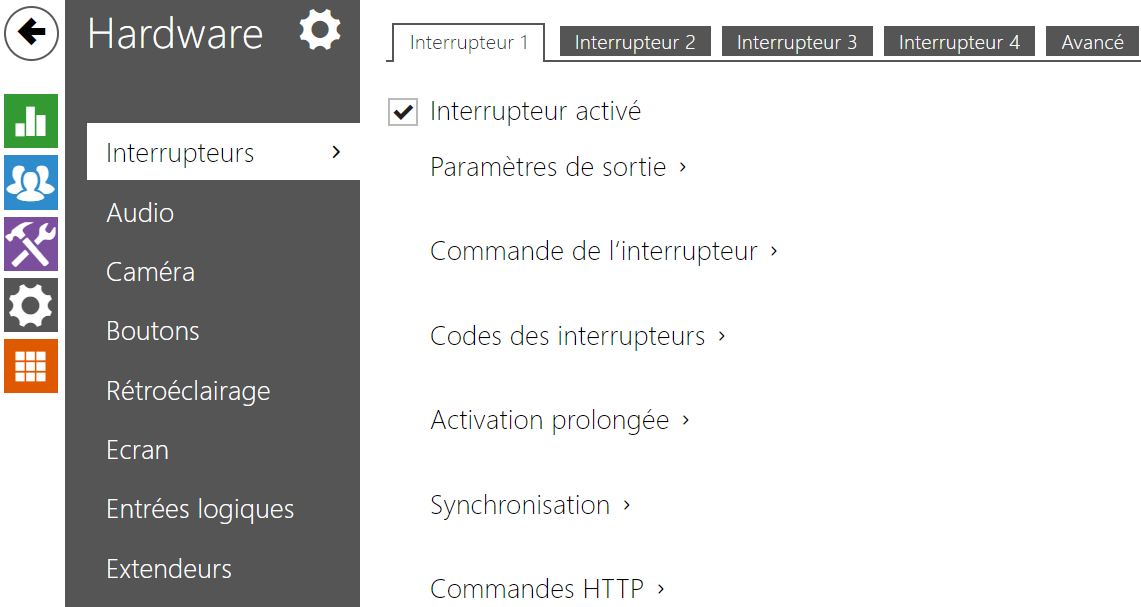

Interrupteurs 1–4

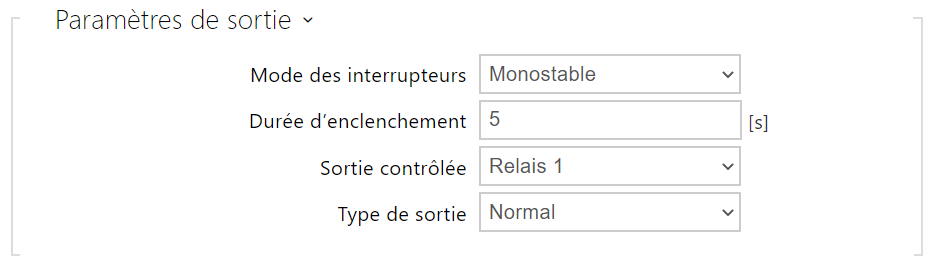

• Interrupteur activé – activez / désactivez l'interrupteur de manière général. Lorsqu'il est désactivé, l'interrupteur ne peut être activé par aucun des codes disponibles (y compris les codes des utilisateurs), bouton d'appel ou de numérotation rapide.

• Modes des interrupteurs – paramétrez le mode monostable/bistable pour l’interrupteur. En mode monostable, l’interrupteur est automatiquement désactivé après le temps de commutation réglé. En mode bistable, l’interrupteur est activé par la première activation et désactivé par la deuxième.
• Durée d’enclenchement – paramétrez la durée de temporisation pour un interrupteur monostable. Cette valeur n’est pas appliquée en mode bistable.
• Sortie contrôlée – attribuez une sortie physique au commutateur. Choisissez l'une des sorties disponibles du dispositif : relais, sortie active, sortie d'extension. Si vous sélectionnez Aucun, le commutateur ne contrôlera aucune sortie physique mais pourra contrôler des équipements externes via des commandes HTTP.

• Type de sortie –  si vous utilisez un relais de sécurité, réglez le type de sortie sur Sécurité. En mode Sécurité, la sortie fonctionne en mode inverse, c'est-à-dire qu'elle reste fermée et contrôle le module de relais de sécurité à l'aide d'une séquence d'impulsions spécifique. Si vous utilisez le mode inversé (c’est-à-dire que la porte est verrouillée lorsque la tension est appliquée), définissez le type de sortie Inversée. Si plusieurs interrupteurs sont réglés sur la même sortie mais ont des types différents de sortie, ils seront commandés conformément à la priorité suivante : 1. sécurité, 2. inverse, 3. normal.

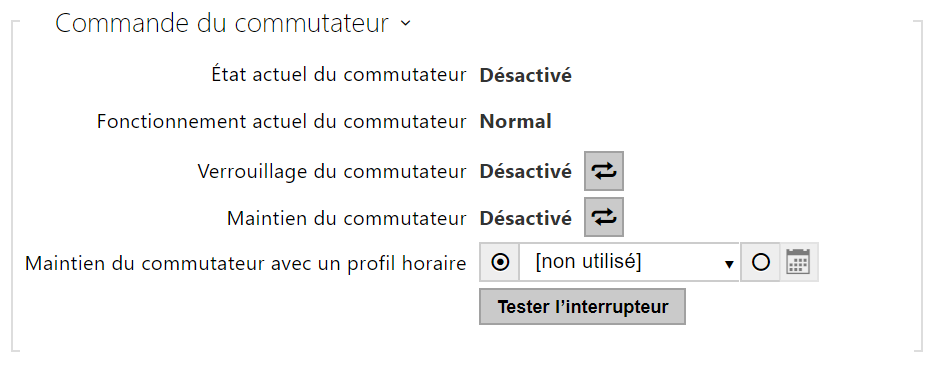

• État actuel du commutateur – affiche l’état actuel du commutateur (activé ou désactivé).

• Fonctionnement actuel du commutateur – Affiche le fonctionnement actuel du commutateur.
  • Normal : le commutateur n’est pas verrouillé ni maintenu.
  • Maintenu : le commutateur est maintenu mais pas verrouillé.
  • Verrouillé : le commutateur est verrouillé (dans ce cas, le verrouillage prime sur le maintien).
• Verrouillage du commutateur – basculer entre les états déverrouillé et verrouillé. Lorsque le commutateur est verrouillé (ON), son état logique est 0 et ne peut pas être contrôlé tant qu'il n'est pas déverrouillé.
• Maintien du commutateur – activé : le commutateur est en permanence en position 0 et ne peut pas être commandé tant qu’il n’est pas déverrouillé. Désactivé : le commutateur n’est pas verrouillé.
• Maintien du commutateur avec un profil horaire – permet d’attribuer un profil horaire prédéfini à l’interrupteur ou de définir manuellement un profil horaire permettant à l’interrupteur de se fermer. Si le profil horaire attribué n’est pas actif, il est alors possible d’activer le commutateur en apposant une carte RFID valide, en passant un appel, en entrant un code ou en utilisant le bouton de numérotation rapide.
• Bouton "Tester l’interrupteur" – activez l'interrupteur manuellement pour tester son bon fonctionnement. Ex : activation d'une serrure électrique ou d'un autre appareil connecté.



Le tableau ci-dessus comprend une liste de codes universels qui vous permettent d'activer les interrupteurs à partir du clavier du téléphone ou de l'interphone. Vous pouvez définir jusqu'à 10 codes universels pour chaque interrupteurs (en fonction du modèle d'interphone utilisé).

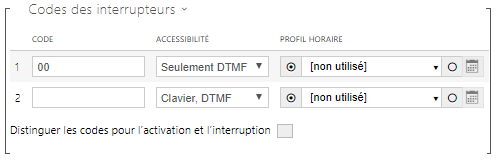

• Code – il permet d’entrer un code numérique pour activer l’interrupteur. Le code doit contenir au moins deux caractères pour déverrouiller la porte en utilisant le clavier de l’interphone et au moins un caractère pour déverrouiller la porte en utilisant une trame DTMF depuis le clavier du téléphone. Nous recommandons d'utiliser au moins 4 caractères. Les codes 00 et 11 ne sont pas acceptés depuis le clavier numérique, ils sont réservés à l'ouverture de porte par DTMF. Pour ce code, vous devez confirmer le code avec la touche *. Les codes peuvent contenir au maximum 16 caractères.
• Accessiblité – sélectionnez la manière dont le code peut être saisi.
• Profil horaire – attribuez un profil temporel au code de l'interrupteur pour contrôler sa validité.
• Distinguer les codes pour l’activation et l’interruption – définissez si les codes sur les lignes impaires (1, 3, ...) seront utilisés pour l'activation de l'interrupteur, et les codes sur les lignes paires (2, 4, ...) pour la désactivation en mode bistable.

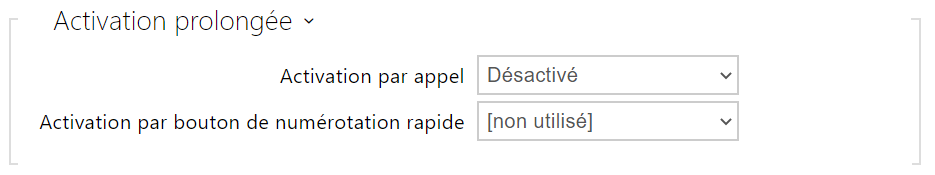

• Activation par appel – permet l'activation automatique de l'interrupteur par des appels entrants ou sortants. L'interrupteur est activé soit pour une durée prédéfinie d'allumage, soit pour toute la durée de l'appel en mode bistable.
• Activation par bouton de numérotation rapide – attribuez à l’interrupteur un bouton de numérotation rapide. L’interrupteur est activé à chaque fois que le bouton est pressé.


• Synchroniser avec – paramétrez la synchronisation de l’interrupteur pour activer automatiquement un autre interrupteur après un délai prédéfini. Déterminez le délai dans le paramètre de Délai de synchronisation.
• Délai de synchronisation – définissz l'intervalle de temps entre l'activations synchronisées de deux interrupteurs. Le paramètre ne sera pas appliqué si la fonction Synchroniser avec est désactivée.

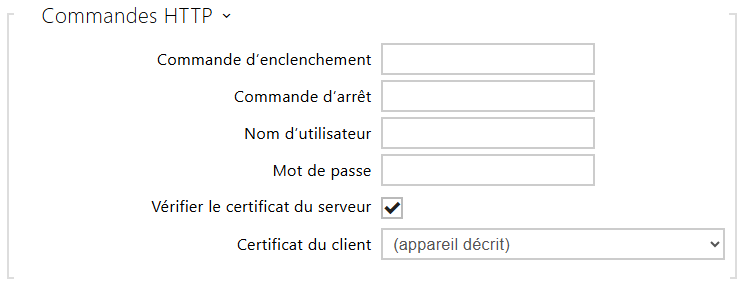

• Commande d’enclenchement – définissez l'URL pour la requête GET HTTP ou HTTPS envoyée lors de l'activation de l'interrupteur. La commande doit être sous ce format http://ip_adresse/chemin. Par exemple http://192.168.1.50/relay1=on.

• Commande d’arrêt – définissez l'URL pour la requête GET HTTP ou HTTPS envoyée lors de la désactivation de l'interrupteur. La commande doit être sous ce format http://ip_adresse/chemin. Par exemple http://192.168.1.50/relay1=on.
• Nom d’utilisateur – saisissez le nom d’utilisateur pour l’authentification du dispositif externe (relais WEB, par exemple). Ce paramètre est uniquement obligatoire si le dispositif externe nécessite une authentification.
• Mot de passe – saisissez le mot de passe d’authentification du dispositif externe (relais WEB, par exemple). Ce paramètre est uniquement obligatoire si le dispositif externe nécessite une authentification.

Avancé

• Code d’interrupteur sans confirmation – activez l'option pour activer le premier code de l'interrupteur répertorié à partir du téléphone sans confirmation avec *. Lorsque cette case est cochée, le premier code ne nécessite pas de confirmation par *. Ce paramètre ne s'applique pas aux autres codes d'interrupteur répertoriés et à l'activation via le clavier numérique, ceux-ci doivent toujours être confirmés par *. Le code d'interrupteur Legacy vous permet de conserver la compatibilité avec les modèles d'interphone 2N antérieurs. Dans le cas d’un mode bistable d’interrupteur, l’interrupteur est actif pendant toute la durée de l’appel.

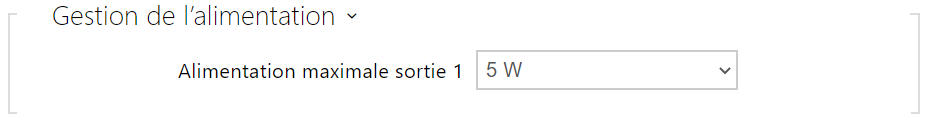

• Alimentation maximale sortie 1 – définit la valeur maximale de la puissance de la sortie 1.
