2.4 Connexion des modules d’extension

Le 2N^® IP Base permet de raccorder les modules d'extension suivants :

• Lecteur de cartes RFID 125 kHz
• Lecteur de cartes RFID 13.56 MHz, NFC/HCE Support
• Relais de sécurité

Interconnexion BUS des modules

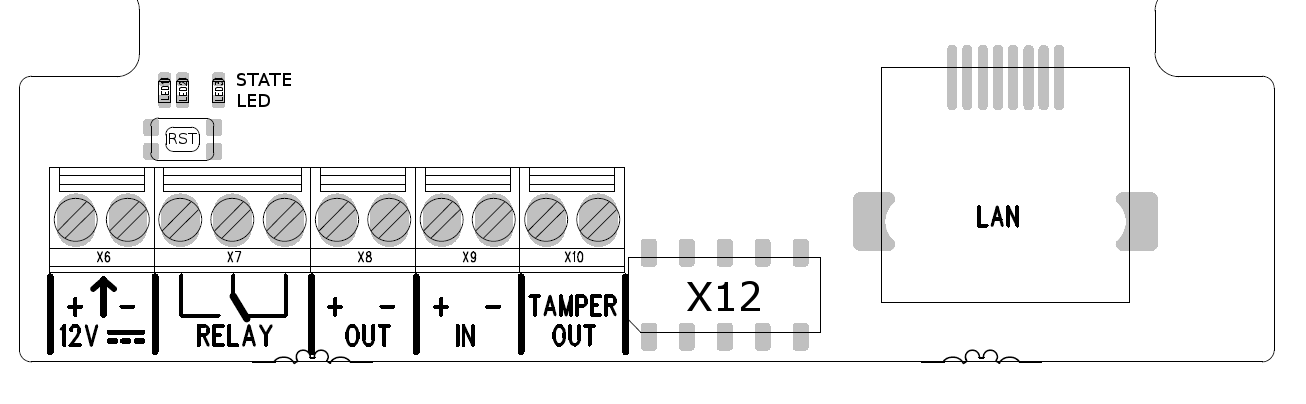

Tous les modules du 2N^® IP Base, se connectent à l'aide d'un connecteur X12, la position de ce connecteur est visible sur le dessin ci-dessous. Avant de connecter le lecteur de carte RFID, il est recommandé de débrancher le 2N^® IP Base pour couper l'alimentation. Il n'est possible de connecter qu'un seul module à la fois.

Comment installer les modules :

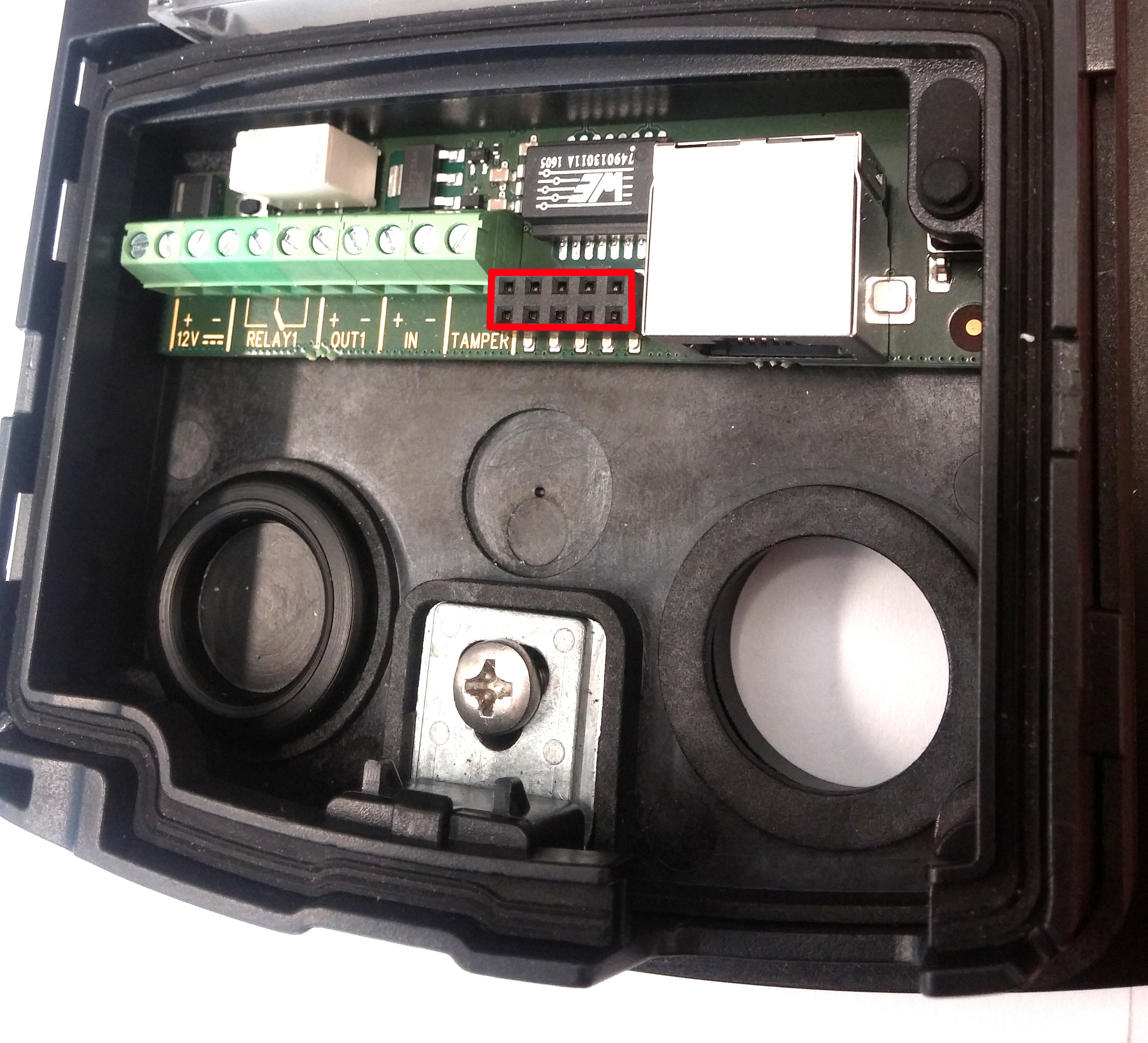

1) Sur l'image ci-dessous, il y a un connecteur X12 en surbrillance. Ce connecteur est conçu pour connecter le module à l'unité principale.

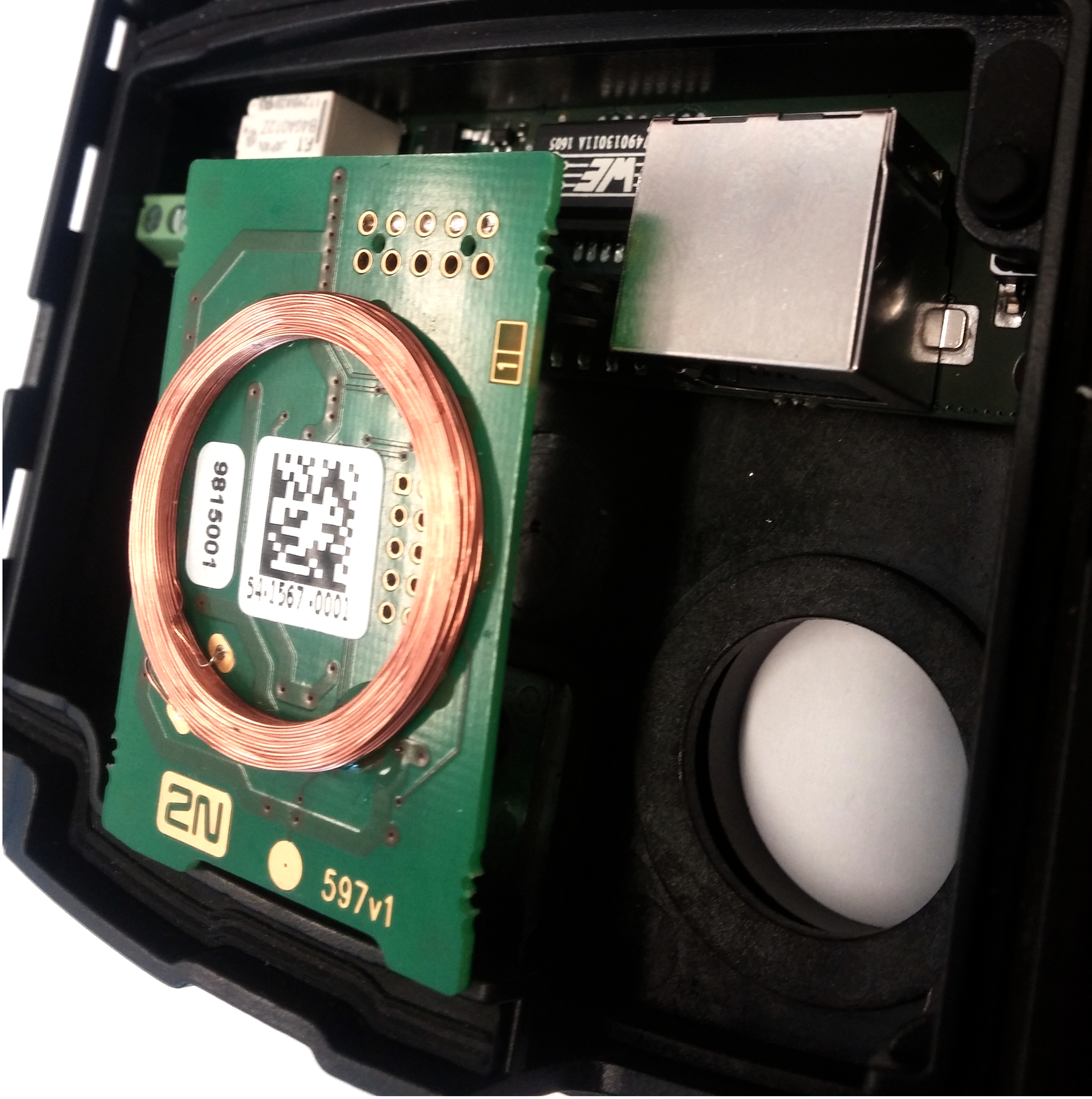

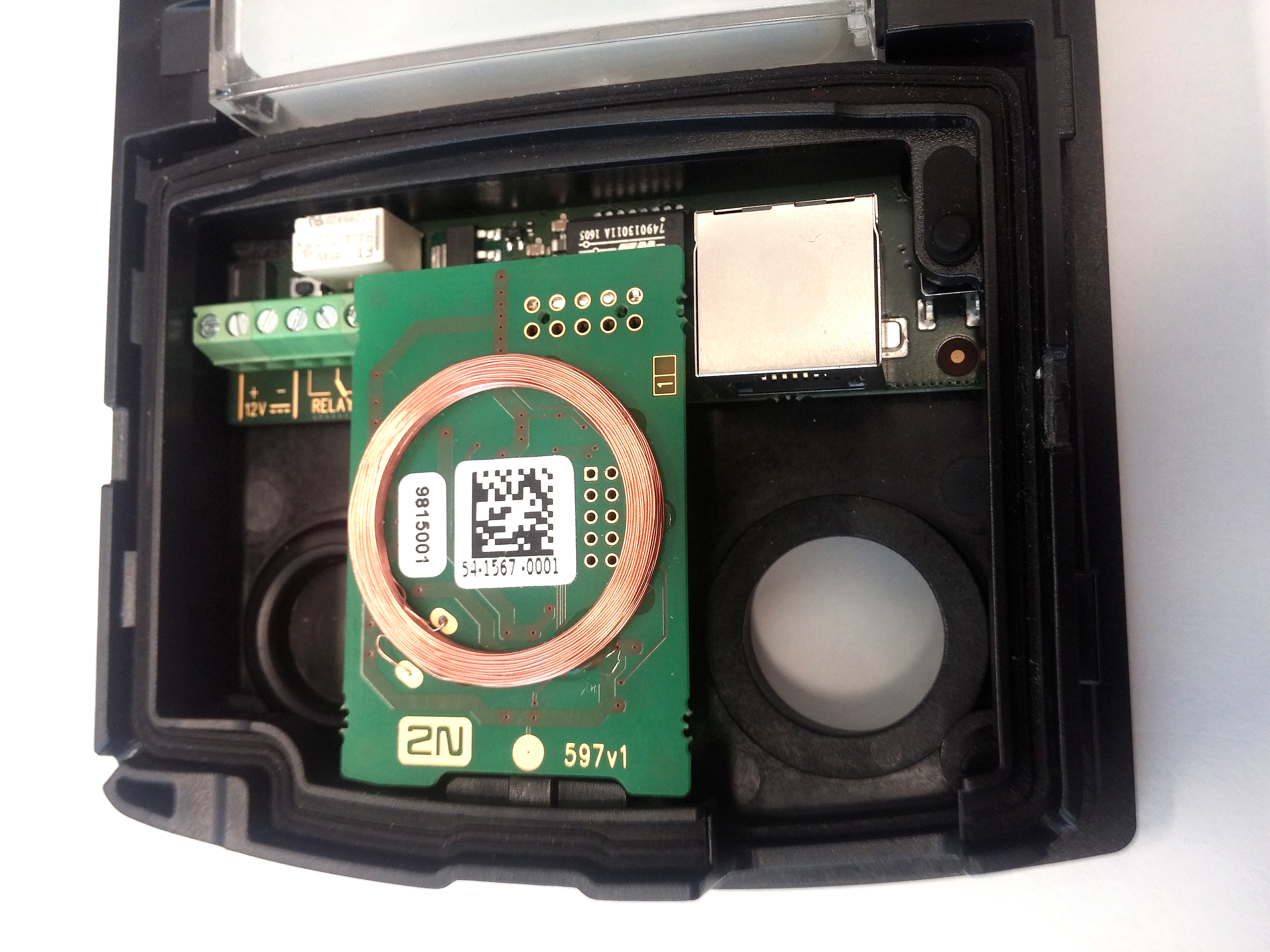

2) Insérez le module du lecteur de carte dans le connecteur comme indiqué sur l'image.

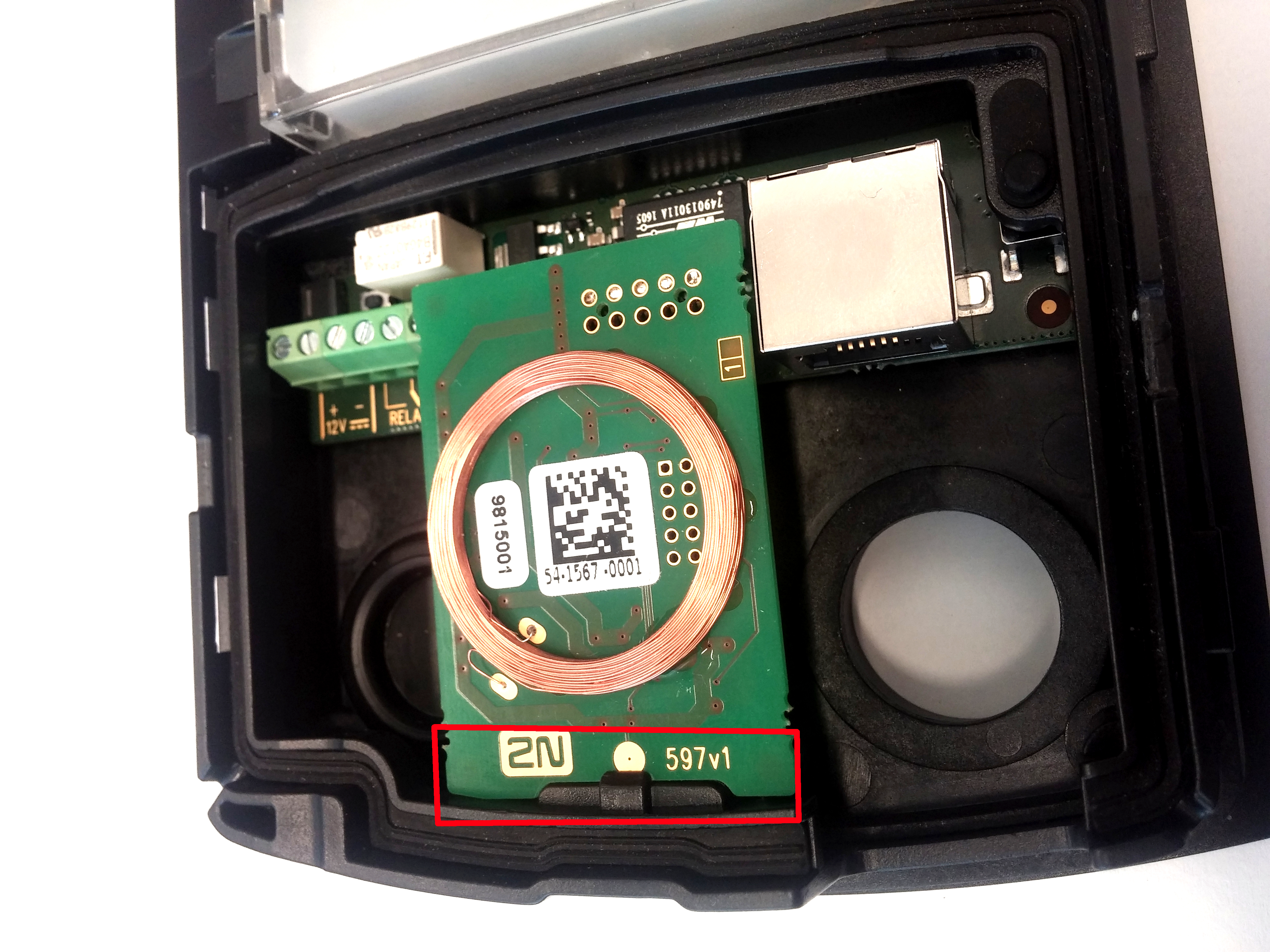

3) Enfin, il est nécessaire de fixer le module en utilisant la languette située sur la structure du 2N^® IP Base. Cette languette est indiquée par un rectangle rouge sur l'image ci-dessous.

Alimentation des modules

Les modules du 2N^® IP Base sont alimentés par le connecteur X12.

Module Lecteur de carte RFID 125 kHz

Le lecteur de carte RFID 125 kHz (Part No. 9156030) est l'un de composant optionnel de l'interphone 2N^® IP Base et il est utilisé pour lire l'identifiant des cartes RFID de fréquence 125 kHz

Les cartes RFID suivantes peuvent être lue :

• EM4xxx

RFID Card Reader 13.56 MHz, NFC/HCE

Le lecteur de carte RFID 13.56 MHz (Part No. 9156031) est l'un de composant optionnel de l'interphone 2N^® IP Base et il est utilisé pour lire l'identifiant des cartes RFID de fréquence 13.56 MHz.

Les cartes RFID suivantes peuvent être lue : (seul le numéro de série de la carte est lu) :

• ISO14443A (MIFARE DESFire)
• PicoPass (HID iClass)
• FeliCa
• ST SR(IX)
• 2N^® Mobile Key

Relais de sécurité

Le relais de sécurité 2N^® (Part No. 9159010) est utilisé pour améliorer la sécurité entre l'interphone et le mécanisme de déverrouillage électrique. Le relais de sécurité 2N^® est conçu pour tout modèle d'interphone IP 2N avec les versions de Firmware 1.15 et supérieures. Il améliore de manière significative la sécurité de la serrure électrique, car il empêche l'ouverture du verrou par une manipulation forcée de l’Interphone.

Fonctions :

Le relais de sécurité 2N^® est un dispositif installé entre un interphone (en dehors de la zone sécurisée) et la gâche électrique (à l’intérieur de la zone sécurisée). Le relais de sécurité 2N^® comprend un relais qui ne peut être activé que si un code d'ouverture valide est reçu depuis l'interphone.

Spécificités :

Sortie passive : contacts NO et NC, jusqu'à 30 V / 1 A AC / DC

Sortie activée :

• Lorsque le Relais de sécurité est alimenté par l'interphone, entre 9 to 13 V DC sont disponibles sur la sortie en fonction de l'alimentation (PoE: 9 V; adapteur: source voltage of minus 1 V) / 400 mA DC.
• Lorsque le Relais de sécurité est alimenté par une alimentation externe, 12 V / 700 mA DC sont disponibles sur la sortie.

Dimensions : (56 x 31 x 24) mm

Poids : 20 g

Installation :

Installez le relais de sécurité 2N^® sur un câble à deux fils entre l'interphone et la gâche électrique à l'intérieur de la zone à sécuriser (généralement derrière la porte). L'appareil est alimenté et contrôlé via ce câble à deux fils et peut donc être ajouté à une installation existante. Grâce à sa dimension compacte, l'appareil peut être installé dans une boîte de dérivation standard.

Connexion :

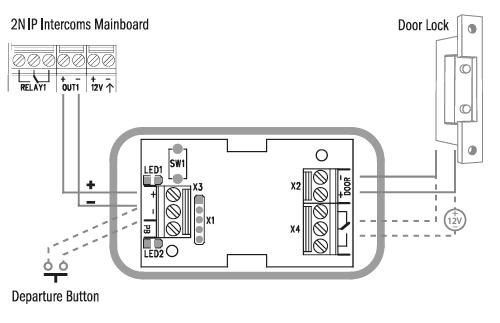

Connectez le relais de sécurité 2N^® à l'interphone comme indiqué ci-dessous :

• À la sortie active de l'interphone (OUT1)

Connectez le verrou électrique à la sortie du relais de sécurité 2N^® comme indiqué ci-dessous :

• Vers la sortie active.
• Vers la sortie relais avec une alimentation externe en série.

L’appareil prend également en charge un bouton de sortie connecté entre les terminaux «PB» et «- Helios IP / Interphone». Appuyez sur le bouton de sortie pour activer la sortie pendant 5 secondes.

Signalisation de l'état :

Configuration :

• Connectez le Relais de sécurité 2N^® à la sortie de l'interrupteur défini pour l’Interphone. Pour cela, reportez-vous au manuel de configuration des interphones IP 2N. Assurez-vous qu'une LED au moins sur le relais de sécurité 2N^® est allumée ou clignote.
• Appuyez sur le bouton Reset du Relais de sécurité 2N^® et maintenez-le enfoncé pendant 5 secondes pour mettre l'appareil en mode programmation (les voyants rouge et vert clignotent).
• Activez l'interrupteur de l’interphone à l'aide du clavier, du téléphone, d’un badge. Le premier code envoyé depuis l'interphone sera stocké dans la mémoire et considéré comme valide. Après l'initialisation du code, le relais de sécurité 2N^® passera en mode opérationnel (le voyant vert clignote).

Connexion :
