2.3 Instalación eléctrica

En este capítulo se describe la conexión de 2N® IP Force a la red informática local, a la toma de la tensión de alimentación y a la cerradura eléctrica.

  • Descripción de los conectores en PCI
  • Conexión a la red local
  • Conexión de la alimentación externa
  • Conexión de la cerradura eléctrica
  • Restauración de la configuración original (versión 555v5)
  • Restauración a la configuración original (versión 555v3 y superior)
  • Restauración de la configuración original (versión 555v2)
  • Puesta a tierra de la mecánica
  • Finalización del montaje
  • Interruptores disponibles

Aviso

  • El dispositivo debe formar parte de la instalación eléctrica del edificio.


Descripción de los conectores en PCI

En la figura se muestra la distribución de los conectores de la placa del circuito impreso (PCI). En la figura se indican los conectores (X1 hasta X22) a los que se conectan los cables, accesorios y otros componentes del dispositivo.

Descripción de los conectores:

  • X1 – Reproductor
  • X2 – Botón 2
  • X3 – Botón 3
  • X4 – Módulo de la cámara
  • X5 – Botón 1
  • SW1 – Botón RESET (solo en la placa de la versión 555v3 y superior)
  • X6 – Puentes de configuración
  • X7 – Salida para el bucle de inducción. Tipo del conector JST SHR-02V-S.
  • X8 – Módulo de ampliación (lector de tarjetas RFID o interruptor adicional)
  • X10 – Botones 1 hasta 4
  • X11 – Conexión a la red informática local (LAN)
  • X12 – Conector de servicio
  • X13 – Módulo del teclado
  • X15 – Micrófono izquierdo
  • X16 – Micrófono derecho
  • X17 – Contacto de activación y desactivación del relé máx. 30 V / 1 A AC/DC. Sirve solo para la conexión de dispositivos no críticos (por ej. la luz).
  • X18 – Salida de activación 9 hasta 13 V DC según la alimentación (PoE: 9 V; adaptador: tensión de la fuente menos 1 V), máx. 700 mA
  • X19 – Entrada de alimentación 12 V ±15 % / 2 A DC
  • LED1/2 – Muestra el estado del dispositivo
  • LED3 – Actividad de conexión a LAN



Descripción de los conectores de 2N® IP Force, placa versión 555v2

Descripción de los conectores de 2N® IP Force, placa versión 555v3

Descripción de los conectores de 2N® IP Force, placa versión 555v4

Descripción de los conectores de 2N® IP Force, placa versión 555v5

Consejo

  • Esquema de conexión de la salida para los bornes Relay

    Conexión para la activación del circuito eléctrico del dispositivo controlado

    Conexión para la desactivación del circuito eléctrico del dispositivo controlado

Conexión a la red local

2N® IP Force se conecta a la red informática local (LAN) con un cable UTP/STP (categoría Cat 5e o superior) terminado con un enchufe RJ-45 (conector X11). El dispositivo está equipado con función Auto-MDIX y por eso es posible utilizar la variante directa o cruzada del cable.

Aviso

  • Recomendamos utilizar la protección contra la sobretensión para la interfaz LAN.
  • Recomendamos utilizar el cable de ethernet SSTP apantallado.

Advertencia

  • Este producto no se puede conectar directamente a las líneas telefónicas (o a las redes públicas sin cable) de ninguno de los proveedores de servicios de telecomunicación (es decir, operadores móviles, explotadores de líneas fijas o proveedores de internet). Para conectar este producto a internet utilice en cualquier caso el router.

Conexión de la alimentación externa

2N® IP Force puede ser alimentado desde una fuente externa de 12 V ±15 % / 2 A DC o directamente desde LAN equipada con elementos de red compatibles con tecnología PoE 802.3af.


Alimentación desde una fuente externa

La fuente de alimentación externa de 12 V se conecta a la caja de bornes X19. Para un funcionamiento fiable del dispositivo utilice una fuente de tensión segura (SELV) 12 V ±15 % DC dimensionada para una toma de corriente de al menos 2 A (No de referencia 91341481E).


Alimentación mediante PoE

2N® IP Force es compatible con la tecnología PoE 802.3af (Class 0–12,95 W) y puede ser alimentado directamente de la red local mediante los elementos de red compatibles. Si su red no le ofrece esta posibilidad, puede emplear un inyector PoE (No de referencia 91378100E/US), que se coloca entre 2N® IP Force y el componente de red más cercano.

Conexión de la cerradura eléctrica

2N® IP Force cuenta con un interruptor de relé aislado por galvanizado con contacto de activación y desactivación (borne X17, máx. 30 V / 1 A AC/DC) y salida de activación de 9 hasta 13 V DC, según la alimentación (PoE: 9 V; adaptador: tensión de la fuente menos 1 V), máx. 600 mA (borne X18) a los que se puede conectar una cerradura eléctrica común, event. otro dispositivo adecuado.

Nota

  • Los dispositivos con placas de circuito impreso 555v3 y superior permiten el control independiente de la salida 12 V (borne X18) y del relé de activación (borne X17). En los dispositivos con placas versión 555v2 se activan ambas salida siempre a la vez.

Advertencia

Al conectar un dispositivo con bobina, por ejemplo relé o cerraduras electromagnéticas, es necesario proteger la salida del intercomunicador ante los picos de tensión al encender la carga inductiva. Para esta protección recomendamos un diodo de 1 A / 1000 V (por ejemplo, 1N4007, 1N5407, 1N5408) conectado en antiparalelo al dispositivo.

Botón Reset

El botón reset situado entre los conectores en la unidad básica sirve para restablecer la configuración original de fábrica, reiniciar el dispositivo, encontrar la dirección IP del dispositivo y cambiar al modo estático o dinámico.


Obtención de la dirección IP actual

Para obtener la dirección IP actual proceda según los siguientes puntos:

  • Pulse y mantenga pulsado el botón RESET.
  • Espere hasta que los LEDs rojo y verde se enciendan simultáneamente en el dispositivo y se escuche la señal acústica (aprox. 15–35 s).
  • Suelte el botón RESET.
  • El dispositivo notifica automáticamente por voz la dirección IP actual.



Nota

  • El intervalo de tiempo después de pulsar el botón RESET hasta la primera señalización luminosa y acústica se establece entre 15–35 s en función del modelo concreto del intercomunicador o de la unidad de respuesta 2N IP.
  • Para 2N® IP Force en versión 8 de HW se aplica el intervalo de tiempo de 24 s.


Configuración de la dirección IP estática del dispositivo

Para ajustar la configuración de red del dispositivo al modo con dirección IP estática (DHCP OFF) prosiga según los siguientes puntos:

  • Pulse y mantenga pulsado el botón RESET.
  • Espere hasta que los LEDs rojo y verde se enciendan simultáneamente en el dispositivo y se oiga la señal acústica (aprox. 15–35 s).
  • Espere hasta que el LED rojo se apague y se oiga la señal acústica (aprox. otros 3 s).
  • Suelte el botón RESET.

Tras el reinicio el dispositivo tendrá configurados los siguientes parámetros de red:

  • Dirección IP: 192.168.1.100
  • Máscara de red: 255.255.255.0
  • Portal inicial: 192.168.1.1



Configuración de la dirección IP dinámica del dispositivo

Para ajustar la configuración de red del dispositivo con dirección IP dinámica (DCHP ON) prosiga según los siguientes puntos:

  • Pulse y mantenga pulsado el botón RESET.
  • Espere hasta que los LEDs rojo y verde se enciendan simultáneamente en el dispositivo y se oiga la señal acústica (aprox. 15–35 s).
  • Espere hasta que el LED rojo se apague y se oiga la señal acústica (aprox. otros 3 s).
  • Espere hasta que el LED verde se apague y el LED rojo se encienda de nuevo y se oiga la señal acústica (aprox. otros 3 s).
  • Suelte el botón RESET.



Restauración de la configuración original

Para restaurar la configuración original de fábrica del dispositivo siga el siguiente procedimiento:

  • Pulse y mantenga pulsado el botón RESET.
  • Espere hasta que los LEDs rojo y verde se enciendan simultáneamente y se oiga la señal acústica (aprox. 15–35 s).
  • Espere hasta que el LED rojo se apague y se oiga la señal acústica  (aprox. otros 3 s).
  • Espere hasta que el LED verde se apague y el LED rojo se encienda de nuevo y se oiga la señal acústica  (aprox. otros 3 s).
  • Espere hasta que el LED rojo se apague y se oiga la señal acústica  (aprox. otros 3 s).
  • Suelte el botón RESET.



Aviso

  • En caso de restaurar la configuración original de fábrica en un dispositivo con la versión de firmware 2.18 o superior es necesario volver a programar el 2N® Relé de seguridad según el procedimiento expuesto en la parte 2.4.

Reinicio del dispositivo

Al pulsar brevemente el botón RESET (< 1 s) se realizará solo el reinicio del dispositivo – no se produce ningún cambio de la configuración.


Info

  • El intervalo de tiempo entre el pulsado breve del botón RESET y la nueva conexión del dispositivo a la red tras el reinicio realizado dura para 2N® IP Force 25–50 s dependiendo de la versión de HW.


Restauración a la configuración original (versión 555v3 y superior)

Para restaurar a la configuración original pulse y mantenga pulsado el botón SW1. Espere hasta oír la primera señal acústica (aprox. 10 s) y luego suelte el botón. En el caso de pulsar el botón brevemente, solo se realizará el reinicio del dispositivo. El botón SW1 está disponible solo en dispositivos con placas de circuito impreso versión 555v3 y superior. Para las placas de versión 555v2 utilice el procedimiento expuesto a continuación.

Aviso

  • En caso de restaurar la configuración original en un dispositivo con la versión de firmware 2.18 o superior es necesario volver a programar el 2N® Relé de seguridad según el procedimiento expuesto en la parte 2.4.

Restauración de la configuración original (versión 555v2)

  1. Desconecte el dispositivo de la alimentación.
  2. Desplace el puente de cortocircuito en el conector X6 a la posición para establecer la configuración original. Los puentes de configuración (X6) se encuentran el la parte superior derecha de la placa del circuito impreso.
  3. Conecte la alimentación y espere a oír la señal acústica que confirma el inicio.
  4. Desconecte el dispositivo de la alimentación.
  5. Desplace el puente de cortocircuito en el conector X6 a la posición de operación normal.
  6. Conecte la alimentación – en el dispositivo se configurarán los valores de fábrica.

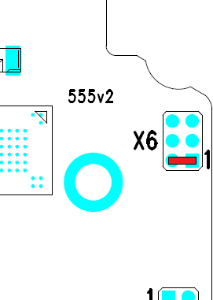

Puentes de configuración X6, versión 555v2:

Operación normal

Configuración original


Puesta a tierra de la mecánica

Para aumentar la resistencia contra la electricidad estática recomendamos poner el recuperador a tierra utilizando un cable de al menos 4 mm2 de diámetro. El cable se conecta al borne en la parte inferior de la mecánica según la figura más abajo. El borne forma parte del paquete adjunto.

Finalización del montaje

  1. Tras conectar todos los conductores revise el apriete de los pasacables, en el caso de utilizarlos, y la introducción de la terminación RJ-45 en el conector en la placa.
  2. Coloque con cuidado el panel frontal. Si está instalando la versión con cuatro botones, preste atención a que los conectores estén en la posición correcta y asegúrese de que los conductores dentro del dispositivo estén tendidos de manera que quede espacio para esta placa. Al apretar bien los cuatro tornillos, el panel se hunde aproximadamente 1 mm más, hasta apoyarse directamente en el chasis metálico. Para apretar los tornillos puede usar la llave incluida (Torx 20). Respete el par de apriete máximo de 1,5 Nm.

Aviso

  • Un intercomunicador correctamente instalado es resistente al agua. Un montaje realizado de forma incorrecta puede provocar la falta de impermeabilidad del intercomunicador. La penetración del agua puede dañar los componentes electrónicos.
  • 2N® IP Force está construido con tornillos de acero inoxidable. ¡En caso de su pérdida, si usted utiliza otros tornillos, existe el riesgo de corrosión que podría arruinar el aspecto alrededor del tornillo!

Interruptores disponibles

LocalizaciónNombreDescripción
Unidad básicaRelay 1

Interruptor pasivo: contacto de activación y desactivación, máx. 30 V / 1 A AC/DC. Sirve solo para la conexión de dispositivos no críticos (por ej. la luz).

Output 1

Salida activa del interruptor: 9 hasta 13 V DC según la alimentación (PoE: 9 V; adaptador: tensión de la fuente menos 1 V), máx. 600 mA

Interruptor adicional*

(No de referencia 9151010)

Relé 2Interruptor pasivo: contacto de activación y desactivación, máx. 30 V / 1 A AC/DC. Sirve solo para la conexión de dispositivos no críticos (por ej. la luz).
Output 2

Salida activa del interruptor: 9 hasta 13 V DC según la alimentación (PoE: 9 V; adaptador: tensión de la fuente menos 1 V), máx. 600 mA

Lector interno de tarjetas RFID 125 kHz*

(No de referencia 9151011)

Relay 1 (Card Reader),

Interruptor pasivo: contacto de activación y desactivación, máx. 30 V / 1 A AC/DC
Output 1 (Card Reader)Salida activa del interruptor: 9 hasta 13 V DC según la alimentación (PoE: 9 V; adaptador: tensión de la fuente menos 1 V), máx. 600 mA

Lector interno de tarjetas RFID 13.56 MHz*

(No de referencia 9151016)

Relay 1 (Card Reader),

Interruptor pasivo: contacto de activación y desactivación, máx. 30 V / 1 A AC/DC
Output 1 (Card Reader)Salida activa del interruptor: 9 hasta 13 V DC según la alimentación (PoE: 9 V; adaptador: tensión de la fuente menos 1 V), máx. 600 mA

Solo se puede utilizar uno de los módulos marcados con *.
