2.4 Conexión de los módulos de ampliación

2N^® IP Safety permite conectar los siguientes módulos de ampliación:

• Interruptor adicional
• Relé de seguridad
• Bucle de inducción

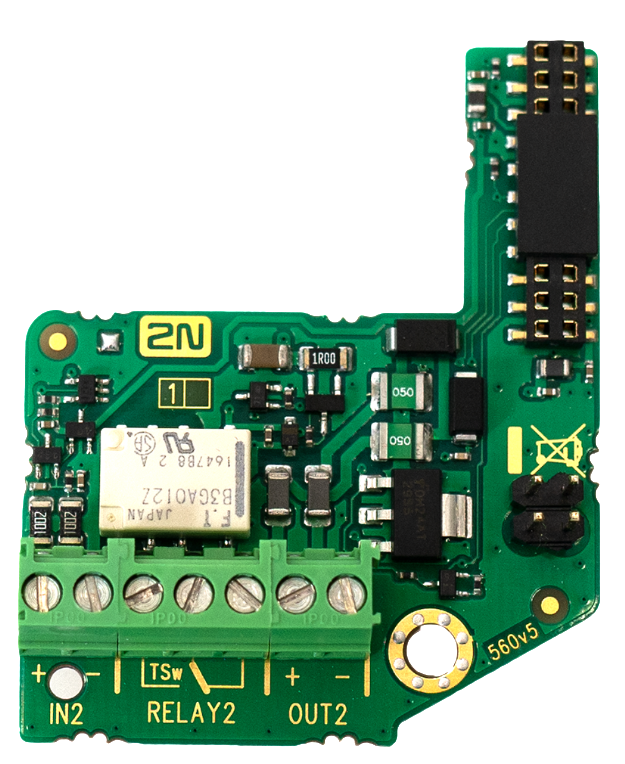

Interruptor adicional

El interruptor adicional (No de referencia 9151010) sirve para ampliar el númerode entradas/salidas. Este módulo de ampliación está destinado al montaje en la unidad principal 2N^® IP Safety y es compatible con la unidad básica con el No de referencia 915210xxxxx. El módulo no se puede conectar a la unidad básica No de referencia 9152102W.

Función:

El módulo del interruptor adicional para 2N^® IP Safety añade dos interruptores, una entrada lógica y un interruptor de protección (Tamper Switch) a la unidad básica 2N^® IP Safety.

La finalidad del interruptor de protección es señalizar cada apertura no autorizada del intercomunicador (protección ante el robo, etc.). Se recomienda utilizar el interruptor de protección.

Especificaciones de la versión 5:

•  Bornes IN2 para la entrada útil en modo pasivo o activo (−30 V hasta +30 V DC)
  • OFF = contacto abierto O UIN > 1,5 V
  • ON = contacto cerrado O UIN < 1,5 V
•  bornes RELAY2 con el contacto de conmutación NO/NC sacado 30 V / 1 A AC/DC
•  bornes OUT2 de la salida activa: 12 V / 600 mA DC
•  Entrada para la conexión con el interruptor de protección (X2): 24 V / 50 mA AC/DC

Especificaciones de la versión 4 e inferior:

• Interruptor pasivo: contacto sacado de activación y desactivación, máx. 30 V / 1 A AC/DC
• Salida de activación: 9 hasta 13 V DC según la alimentación (PoE: 9 V; adaptador: tensión de la fuente menos 1 V), máx. 700 mA
• Interruptor de protección: 24 V / 50 mA AC/DC

Montaje del módulo:

1. Apague el intercomunicador.
2. Retire el panel frontal del intercomunicador. No desconecte el cable del teclado.

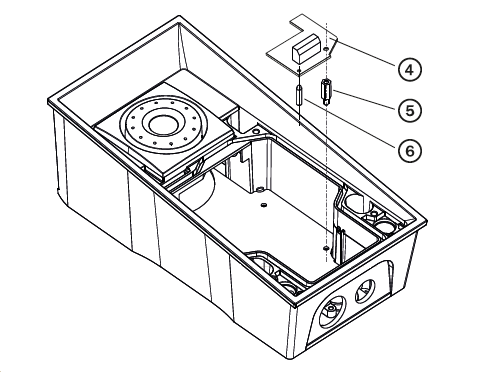

3. Atornille el poste distanciador (5) adjunto de 12 mm de longitud en la posición derecha inferior en la placa básica.
4. Monte el soporte de plástico (6) adjunto en la placa del interruptor desde el lado inferior.
5. Coloque la placa del interruptor (4) en el conector en la placa básica. Asegúrese de que el orificio para el tornillo está exactamente encima del poste distanciador.

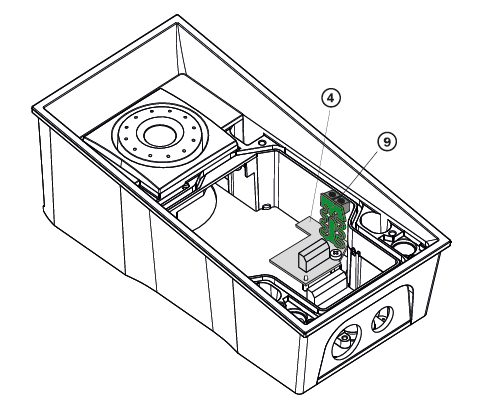

6. En el caso de que quiera utilizar el interruptor de protección, introduzca la placa del interruptor de protección (9) en el conector situado en la parte inferior derecha de la placa del interruptor (4). Debido a que el interruptor de protección comparte el contacto de activación y desactivación RELAY2, no podrá utilizar a la vez la salida RELAY2 y el interruptor de protección.

7. Vuelva a colocar el panel frontal y apriete los cuatro tornillos.

Configuración del módulo:

La configuración del módulo está descrita en el Manual de configuración para los intercomunicadores 2N IP.

Conexión:

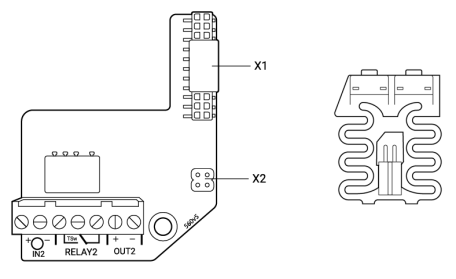

Versión 5

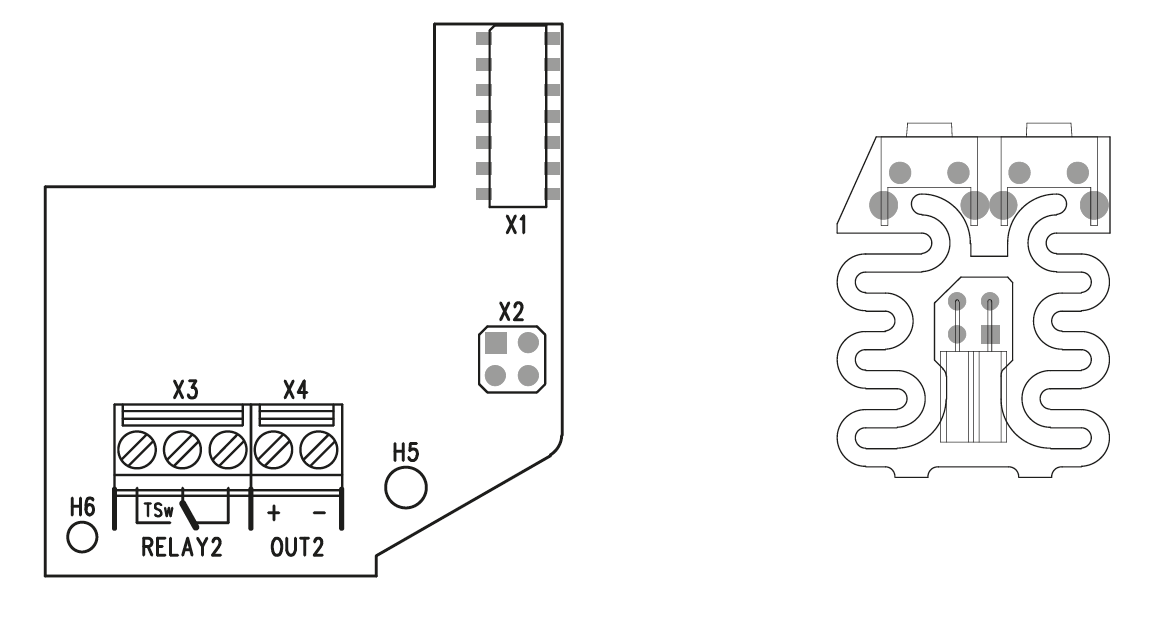

Versión 4 e inferior

Relé de seguridad

2N^® Relé de seguridad (No de referencia 9159010) sirve para aumentar la seguridad entre el intercomunicador y la cerradura eléctrica conectada. 2N^® Relé de seguridad está diseñado para todos los tipo del intercomunicador 2N IP con firmware 1.15 y superior. El relé de seguridad aumenta considerablemente la seguridad de la cerradura eléctrica conectada, ya que impide el desbloqueo de la cerradura en el caso de irrupción en el intercomunicador.

Función:

2N^® Relé de Seguridad es un dispositivo que se instala entre un intercomunicador (fuera de la zona protegida) y la cerradura eléctrica (dentro de la zona protegida). 2N^® Relé de seguridad contiene un relé que puede ser activado solo cuando se recibe un código de apertura válido desde el intercomunicador.

Especificaciones:

Interruptor pasivo: contacto sacado de activación y desactivación, máx. 30 V / 1 A AC/DC

Salida de activación:

• Cuando el relé de seguridad es alimentado desde el intercomunicador, se dispone de 9 hasta 13 V CC en la salida según la alimentación (PoE: 9 V; adaptador: tensión de origen de menos 1 V) / 400 mA CC.
• Cuando el relé de seguridad es alimentado desde una fuente externa, se dispone de 12 V / 700 mA DC en la salida.

Dimensiones: (56 x 31 x 24) mm

Peso: 20 g

Instalación:

2N^® Relé de seguridad se instala en un cable de dos hilos entre el intercomunicador y la cerradura eléctrica en la zona que debe asegurarse (normalmente detrás de la puerta). El dispositivo es alimentado y controlado a través del cable de dos hilos, por lo que puede añadirse a la instalación existente. Gracias a sus dimensiones compactas, el dispositivo puede instalarse en una caja de montaje estándar.

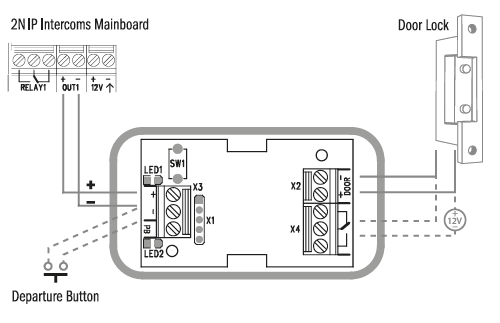

Conexión:

Conecte 2N^® Relé de seguridad al intercomunicador de la siguiente manera:

• a la salida activa (OUT1 o OUT2 en el caso de la conexión del módulo del lector de tarjetas o del interruptor adicional)

Conecte la cerradura eléctrica a 2N^®Relé de seguridad de la siguiente manera:

• A la salida de activación.
• A la salida pasiva en serie con la fuente de alimentación externa.

El dispositivo también soporta el botón de salida (Departure button) conectado a los bornes ‘PB’ y ‘– HeliosIP/Intercomunicador IP’ . Al pulsar el botón de salida se activa la salida durante 5 segundos.

Señalización de los estados:

Configuración:

• Conecte el 2N^® Relé de seguridad a la salida configurada correctamente del intercomunicador del conmutador Security. La configuración está descrita en el Manual de configuración para los intercomunicadores 2N IP. Asegúrese de que esté encendida, o esté parpadeando, al menos una LED.
• Pulse y mantenga pulsado durante 5 segundos el botón Reset en 2N^® Relé de seguridad para cambiar el dispositivo al modo de programación (LED roja y verde están parpadeando).
• Active la salida del interruptor mediante el teclado, teléfono, etc. El primer código enviado desde el intercomunicador se guardará en la memoria y se considerará válido. Tras la inicialización del código 2N^® Relé de seguridad pasará al modo de operación (LED verde está parpadeando).

Conexión:

Bucle de inducción

2N^® Bucle de inducción (No de referencia 9159050 – Amplificador para el bucle de inducción para el intercomunicador 2N IP, No de referencia 9159054 – Amplificador para el bucle de inducción sin accesorios del intercomunicador 2N IP, No de referencia 9159052 – Adaptador de alimentación 12 V DC) sirve como una parte de sistemas para la sonorización del espacio para las personas con problemas de audición, las cuales disponen de un audífono especial que recibe el sonido reproducido mediante el sensor del campo magnético. El sistema está definido por la norma IEC 60118-4.

Instalación:

El amplificador para el bucle de inducción puede estar situado en una pared en el lugar donde se requiere la cobertura con la señal con el uso del bucle de inducción interno. La cobertura IP65 permite el uso exterior. El dispositivo se suministra con un cable de cuatro hilos montado de un metro de longitud para facilitar la conexión al recuperador. Este cable tiene dos conductores para la alimentación 12 V DC y dos conductores para la entrada de la señal, los conductores están conectados el conector de unión. En el caso de que lo vaya a cortar, siga la señalización de color de los conductores.

Durante el montaje del amplificador en la pared pase el cable conectado a través del orificio previamente preparado. Luego marque la posición de los orificios para el montaje, se trata de dos orificios en la parte frontal. Retire el amplificador y taladre los orificios. Para el montaje en la pared utilice los tacos y los tornillos suministrados, para taladrar los orificios utilice una broca de 6 mm de diámetro. Después tape los tornillos con las tapas suministradas.

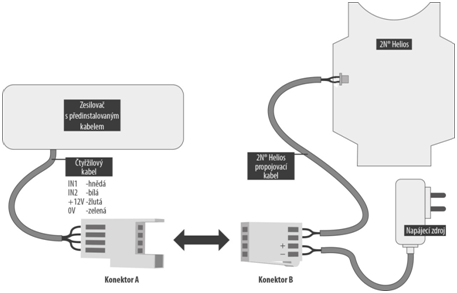

Para la conexión al recuperador y a la fuente de alimentación utilice los conectores de unión suministrados. El conector A está conectado al cable de cuatro hilos desde el amplificador. En el conector B conecte el cable especial para la conexión al recuperador suministrado junto al amplificador y a las salidas de la fuente de alimentación 12 V. Conecte el cable especial en el recuperador y conecte la fuente de alimentación a la red. Los conectores conectados A y B se pueden colocar en la cubierta del intercomunicador 2N IP. Los conectores permiten conectar los cables sin aislamiento, el conector se abre presionando con un destornillador fino sobre las superficies blancas en su parte frontal, se cierra desplazando la parte móvil a través de la ranura lateral.

Al final hay que verificar la funcionalidad de los dispositivos mediante un receptor adecuado para personas con problemas de audición o utilizando un tester de comunicación empleando el campo magnético, luego no hace falta ninguna otra configuración más.

Especificaciones:

• Tensión de alimentación: 8–18 V DC

• Corriente de alimentación con la alimentación de 12 V:

  • carga 1 Ω plena potencia; 1,4 A, señal sinus; 1 A, señal pink noise
  • Carga 8 Ω, media potencia  550 mA, señal sinus; 1,4 A, señal sinus; 400 mA señal pink noise
  • sin señal; 100 mA
  • standby; máx 10 mA
• Cambio a standby sin la señal: 10 s
• Nivel de entrada básico: 100 mV – 6 Vef
• Nivel de entrada aumentado: 1 V – 35 Vef
• Impedancia de entrada: 2 kΩ en paralelo con 0,3 H
• Corriente de salida, carga 1 Ω: 2,2 Aef (sinus)
• Potencia máxima: 1,6 Aef (pink noise)
• Corriente de salida, carga de 8 Ω: 730 mAef señal sinus
• Potencia media: 520 mAef señal pink noise
• Resistencia de salida a cortocircuitos: tiempo ilimitado
• Característica de frecuencia: 100 Hz – 5 KHz ±3 dB
• Rango de temperatura: −20 – +50 °C
• Grado de cobertura: IP65 (al utilizar un cable redondo de 5 hasta 10 mm de diámetro)
• Dimensiones: 144 x 100 x 31 mm
• Peso: 0,3 kg
