2.3 Elektrická instalace

V této kapitole je popsána instalace a připojení základní jednotky 2N IP Solo k napájení, do lokální počítačové sítě a připojení ostatních prvků.

Upozornění

Zařízení musí být součástí elektrické instalace budovy.

Příprava pro montáž

Přiložíme přístupovou jednotku 2N IP Solo na krabici pro instalaci do zdi / na předvrtané díry s hmoždinkami a protáhneme kabely otvory v dolní části. Otvorem vlevo dole je možné protáhnout ethernetový kabel.
Vložíme kovové přichycovací prvky nahoru i dolu a přístupovou jednotku přišroubujeme. U tohoto typu instalace je možné jednotku částečně vyrovnat.

Hlavní jednotka

Připojení napájení

2N IP Solo lze napájet buď z externího zdroje 12 V / 2 A DC nebo přímo z LAN vybavené síťovými prvky podporující technologii PoE 802.3af.

Upozornění

Externí zdroj by měl splňovat třídu napájecích zdrojů PS2/LPS.

Napájení z externího zdroje

Pro spolehlivou funkci zařízení použijte zdroj bezpečného napětí (SELV) 12 V ±15 % dimenzovaný na proudový odběr podle požadovaného výkonu pro napájení základní jednotky.

Napájení pomocí PoE

2N IP Solo je kompatibilní s technologií PoE 802.3af (Class 0–12,95 W) a může být napájen přímo z lokální sítě pomocí kompatibilních síťových prvků. Pokud vaše síť toto neumožňuje, lze alternativně použít PoE injektor, obj. č. 91378100, který se vloží mezi 2N IP Solo a nejbližší síťový prvek. S tímto způsobem napájení má 2N IP Solo k dispozici 12 W pro napájení základní jednotky.

Varování

2N IP Solo není možné napájet zároveň z externího zdroje a PoE. Při kombinovaném zapojení napájení existuje riziko poškození zařízení.

Připojení do lokální sítě

2N IP Solo se připojuje do lokální počítačové sítě (LAN) pomocí UTP/STP kabelu (kategorie Cat 5e nebo vyšší) zakončeného zástrčkou RJ-45 (konektor LAN). Zařízení je vybaveno funkcí Auto-MDIX, a proto lze použít jak přímou, tak překříženou variantu kabelu.

Upozornění

Doporučujeme použít přepěťovou ochranu pro LAN rozhraní.
Doporučujeme použít stíněný ethernetový kabel SSTP se stíněným RJ-45 konektorem, který je připojen ke switchi (s možností uzemnění) stejným stíněným konektorem. Tímto opatřením dojde také k uzemnění zařízení bez použití svorky pro připojení uzemnění.

	Základní jednotka s kamerou (HW verze 3)		Základní jednotka bez kamery (HW verze 3)
12 V	mA	W	mA	W
Klidový stav	200	2.4	200	1.8
Infračervené přisvícení	158	1.9	–	–
LED – hovor	7	0.08	7	0.8
LED – vyzvánění	5	0.06	5	0.06
LED – zámek	4	0.048	4	0.048
LED – povolený vstup	5	0.048	5	0.048
Podsvícení tlačítka	4	0.048	4	0.048
Podsvícení jmenovky	4	0.048	4	0.048
Podsvícení jednotky	14	0.168	14	0.168
Relé 1	16	0.2	16	0.2
OUT 1	400	4.8	400	4.8
Audio	213	2.556 *výstupní výkon 2 W / 4 ohm	213	2.556 *výstupní výkon 2 W / 4 ohm
Celkem	1.030 [A]	12.368 [W]	872 [A]	10.464 [W]

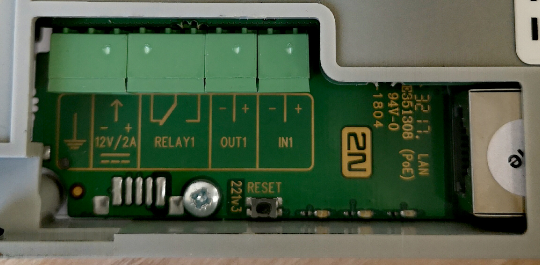

Zapojení konektoru základní jednotky

Vysvětlivky k obrázku
LAN (PoE)	Konektor LAN (PoE podle 802.1af) pro připojení do LAN
IN1	Svorky IN1 pro vstup použitelný v pasivním nebo aktivním módu (-30 V do +30 V DC) OFF = rozpojený kontakt NEBO U_IN > 1,5 V ON = sepnutý kontakt NEBO U_IN < 1,5 V
OUT1	Svorky OUT1 aktivního výstupu pro připojení 2N IP Interkom – Bezpečnostního relé nebo elektrického zámku 8 až 12 V DC podle napájení (PoE: 10 V; adaptér: napětí zdroje mínus 2 V), max. 600 mA
RELAY1	Svorky RELAY1 s vyvedeným přepínacím NO/NC kontaktem 30 V / 1 A AC/DC. Slouží pouze k připojení nekritických zařízení (např. světla).
12 V / 2 A	Svorky externího napájení 12 V / 2 A DC
ZEM	Svorka pro připojení uzemnění
RESET	Tlačítko RESET / FACTORY RESET

Zařízení obsahuje ochranný spínač detekující neoprávněné vniknutí do zařízení. Spínač reaguje na vyndání zařízení z krabice. Při vyjmutí dojde k softwarové aktivaci dle nastavení v softwarovém konfiguračním rozhraní. Zařízení nemá svorky pro připojení externího zařízení pro čtení signálu TAMPER.

Tip

Schéma zapojení výstupu pro svorky Relay

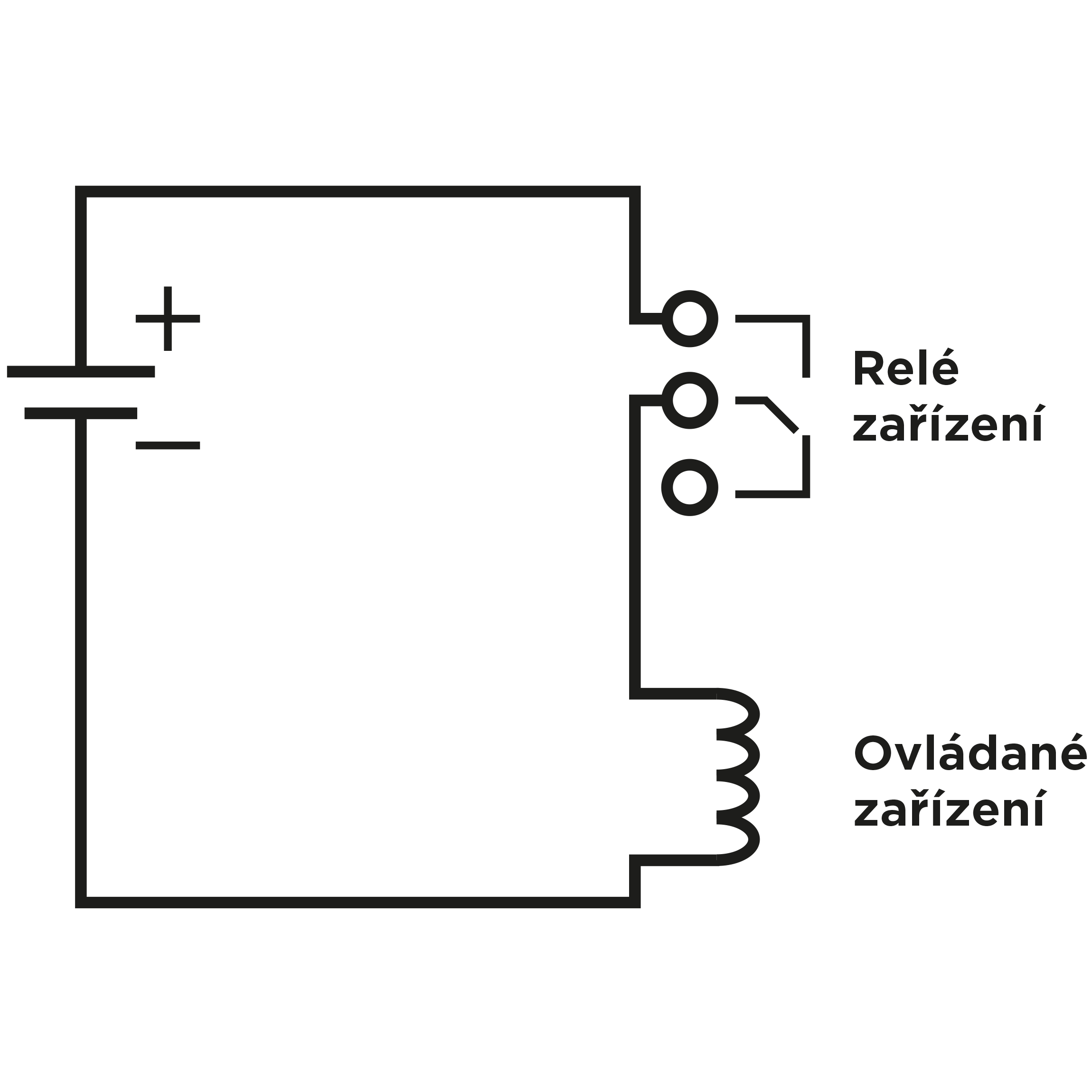

Zapojení pro spínání elektrického obvodu ovládaného zařízení

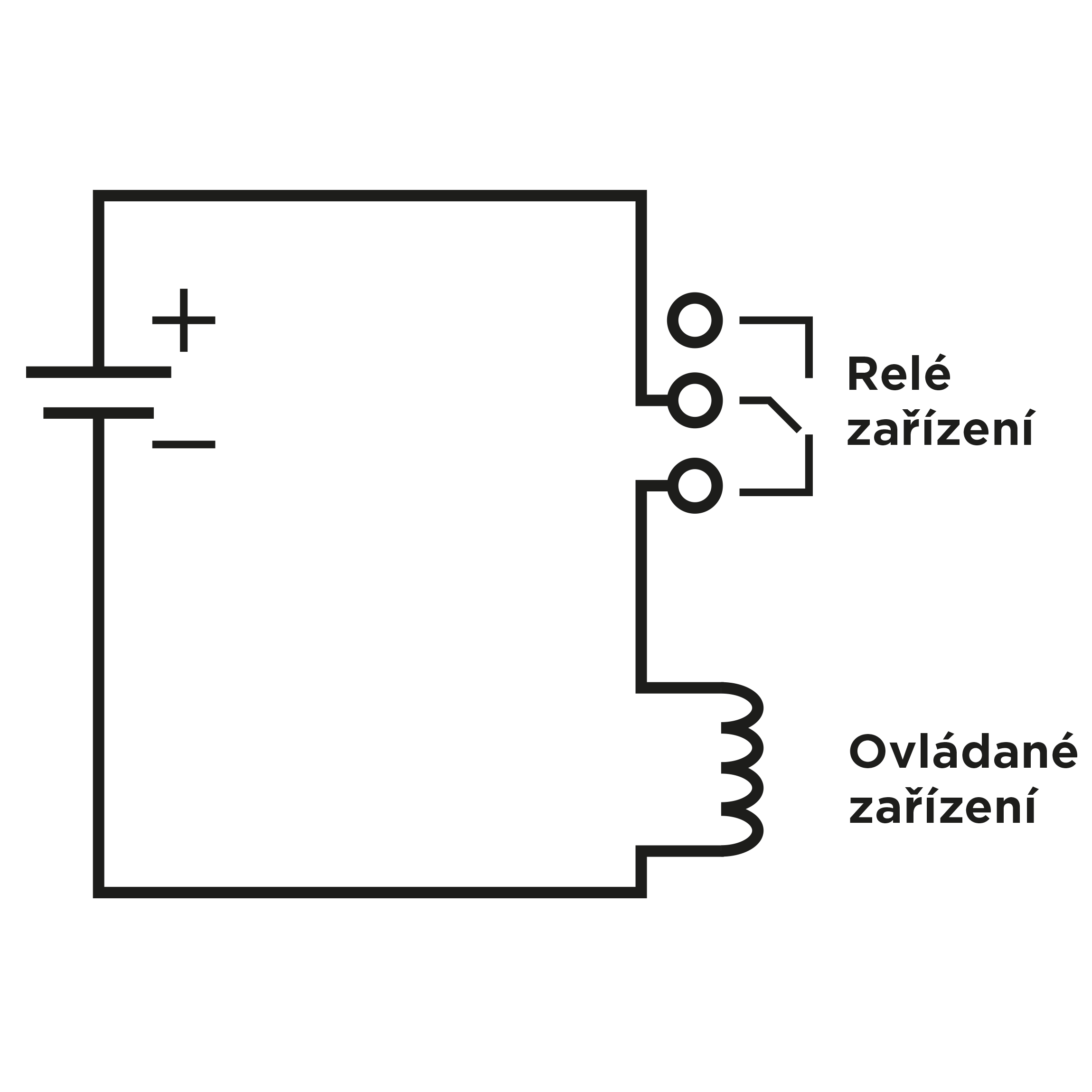

Zapojení pro rozpínání elektrického obvodu ovládaného zařízení

Tip

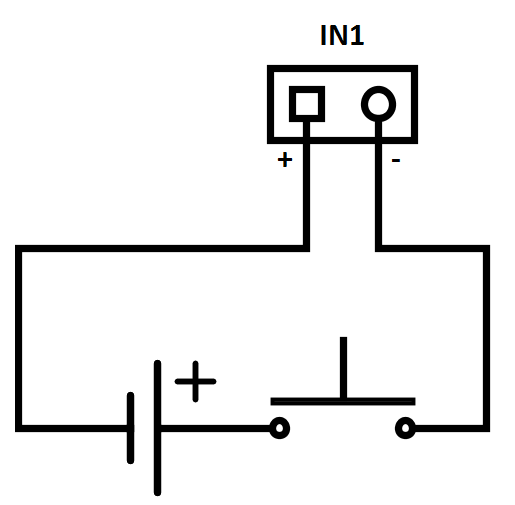

Schéma zapojení vstupu pro svorky IN1 v aktivním módu

Schéma zapojení vstupu svorky IN1 v pasivním módu

Tlačítko Reset

Tlačítko reset umístěné mezi konektory na základní jednotce slouží k nastavení originálního továrního nastavení, restartu zařízení, zjištění IP adresy zařízení a její přepnutí do statického nebo dynamického režimu.

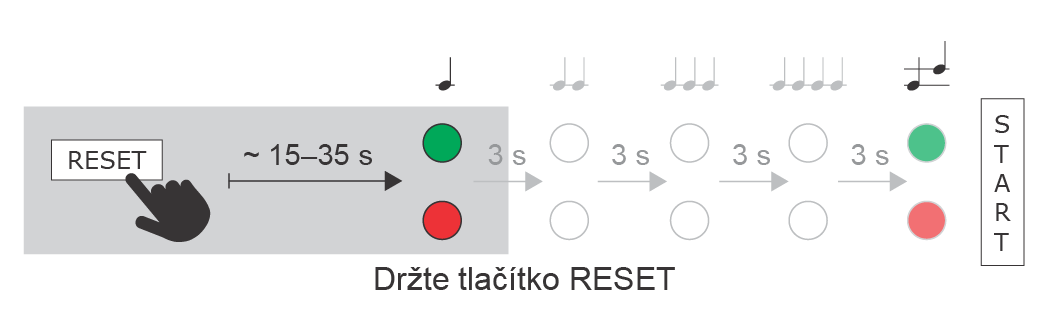

Zjištění aktuální IP adresy

Pro zjištění aktuální IP adresy postupujte podle následujících bodů:

Stiskněte tlačítko RESET a držte jej stisknuté.
Vyčkejte, než se současně rozsvítí červená a zelená LED na zařízení a zazní zvuková signalizace (cca 15–35 s).
Uvolněte tlačítko RESET.
Zařízení hlasově automaticky oznámí aktuální IP adresu.

Poznámka

Časový interval od stisknutí tlačítka RESET do první světelné a zvukové signalizace je uveden v rozmezí 15–35 s, vždy záleží na konkrétním modelu 2N IP interkomu či odpovídací jednotky.
- Pro 2N IP Solo platí časový interval 18 s.

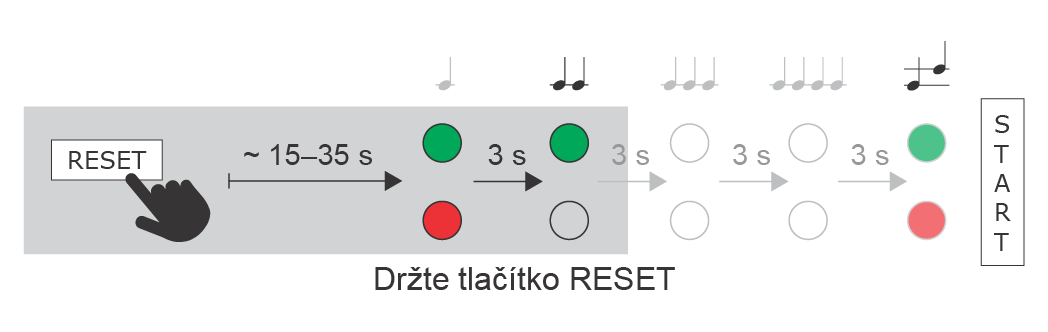

Nastavení statické IP adresy zařízení

Pro nastavení konfigurace sítě zařízení do režimu se statickou IP adresou (DHCP OFF) postupujte podle následujících bodů:

Stiskněte tlačítko RESET a držte jej stisknuté.
Vyčkejte, než se současně rozsvítí červená a zelená LED na zařízení a zazní zvuková signalizace (cca 15–35 s).
Vyčkejte, než červená LED zhasne a zazní zvuková signalizace (cca dalších 3 s).
Uvolněte tlačítko RESET.

Po restartu bude mít zařízení nastaveny tyto síťové parametry:

IP adresa: 192.168.1.100
Maska sítě: 255.255.255.0
Výchozí brána: 192.168.1.1

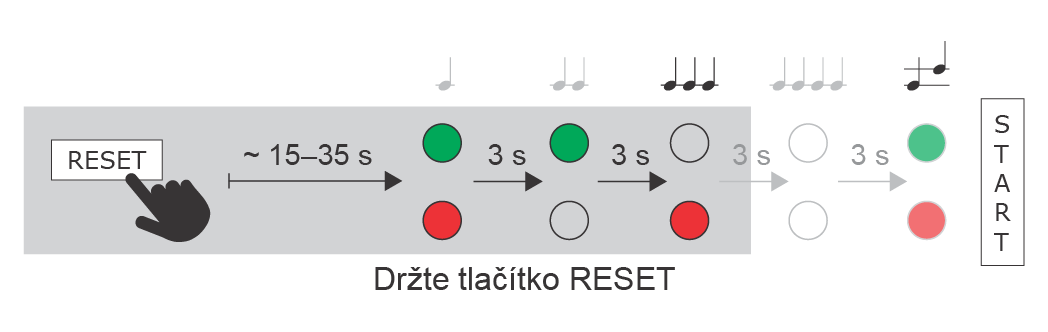

Nastavení dynamické IP adresy zařízení

Pro nastavení konfigurace sítě zařízení s dynamickou IP adresou (DCHP ON) postupujte podle následujících bodů:

Stiskněte tlačítko RESET a držte jej stisknuté.
Vyčkejte, než se současně rozsvítí červená a zelená LED na zařízení a zazní zvuková signalizace (cca 15–35 s).
Vyčkejte, než červená LED zhasne a zazní zvuková signalizace (cca dalších 3 s).
Vyčkejte, než zelená LED zhasne a opět se rozsvítí červená LED a zazní zvuková signalizace (cca dalších 3 s).
Uvolněte tlačítko RESET.

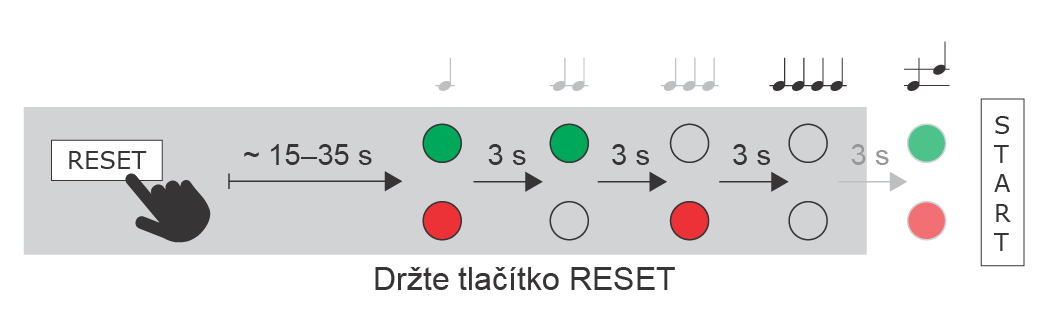

Obnovení originálního nastavení

Pro obnovení originálního továrního nastavení zařízení postupujte podle následujícího postupu:

Stiskněte tlačítko RESET a držte jej stisknuté.
Vyčkejte, než se současně rozsvítí červená a zelená LED a zazní zvuková signalizace (cca 15–35 s).
Vyčkejte, než červená LED zhasne a zazní zvuková signalizace (cca další 3 s).
Vyčkejte, než zelená LED zhasne a opět se rozsvítí červená LED a zazní zvuková signalizace (cca další 3 s).
Vyčkejte, než červená LED zhasne a zazní zvuková signalizace (cca další 3 s).
Uvolněte tlačítko RESET.

Upozornění

V případě obnovení originálního továrního nastavení na zařízení s firmwarem verze 2.18 nebo vyšší je nutné 2N Bezpečnostní relé znovu naprogramovat podle postupu uvedeného v části 2.4.

Restart zařízení

Krátký stisk tlačítka RESET (< 1 s) vyvolá pouze restart zařízení – k žádné změně konfigurace nedochází.

Poznámka

Časový interval od krátkého stisku tlačítka RESET po znovu připojení zařízení do sítě po proběhlém restartu trvá pro 2N IP Solo 26 s.

Dostupné spínače

Umístění	Název	Popis
Základní jednotka	Relay 1	Pasivní spínač: spínací a rozpínací kontakt, max. 30 V / 1 A AC/DC. Slouží pouze k připojení nekritických zařízení (např. světla).
Základní jednotka	Output 1	Aktivní výstup spínače: 8 až 12 V DC podle napájení (PoE: 10 V; adaptér: napětí zdroje mínus 2 V), max. 600 mA

Varování

Při připojení zařízení obsahujících cívku, například relé nebo elektromagnetické zámky, je potřeba ochránit výstup interkomu před napěťovou špičkou při vypínání indukční zátěže. Pro tento způsob ochrany doporučujeme diodu 1 A / 1000 V (například 1N4007, 1N5407, 1N5408) zapojenou antiparalelně k zařízení.

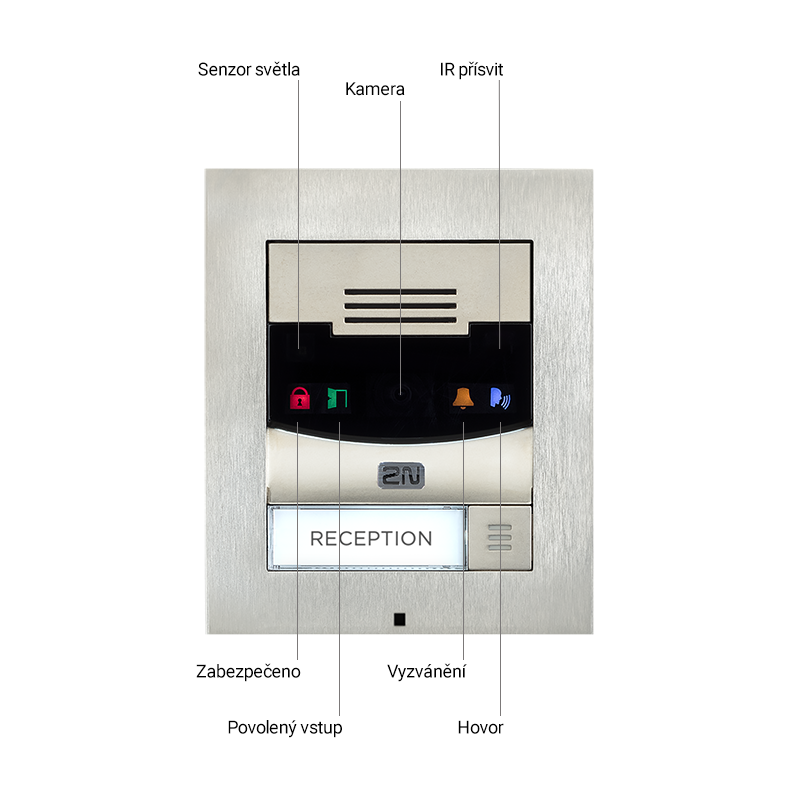

LED piktogramy hlavní jednotky

Rozmístění jednotlivých LED piktogramů na hlavní jednotce
