2.2 Installation mécanique

Types de montage

Reportez-vous au tableau ci-dessous pour obtenir une liste des types de montage et des composants nécessaires. Vous pouvez assembler plusieurs unités dans tous les types de montage.

Montage encastré – briques classiques

  • Briques creuses, murs avec isolation thermiques, etc.

Ce dont vous avez besoin pour le montage :

  • Un trou correctement coupé selon les instructions de l'emballage
  • Plâtre, colle de montage, mousse ou mortier de montage si nécessaire
  • 2N® IP Solo, boitier d'encastrement (Part No. 9155017)

Montage encastré – plaque de plâtre

Ce dont vous avez besoin pour le montage :

  • Un trou correctement coupé selon les instructions de l'emballage
  • 2N® IP Solo, boitier d'encastrement (Part No. 9155017)

Montage en surface

  • Sur structures en béton et en acier, colonnes de barrière d’entrée, intérieur, etc.

Ce dont vous avez besoin pour le montage :

  • 2N® IP Solo

Nous recommandons l'utilisation d'une plaque arrière de montage, Part No. 9155068, pour une installation sur surfaces non planes.

Montage sur surface en verre

  • Surface en verre

Ce dont vous avez besoin pour le montage :

  • 2N® IP Solo, plaque arrière de montage sur du verre (Part No. 9155074)

Observation

  • La garantie ne couvre pas les défauts et défaillances du produit causés par un mauvais montage (contrairement aux présentes instructions). Le fabricant n’est pas également responsable des dommages causés par un vol dans les locaux qui sont accessibles après la mise en marche de la serrure électrique connectée. Le produit n'est pas conçu comme un dispositif de protection contre le vol, sauf s'il est utilisé en combinaison avec une serrure standard dotée de la fonction de sécurité.
  • Lorsque les instructions de montage appropriées ne sont pas respectées, de l'eau pourrait pénétrer et détruire les composants électroniques. C'est parce que les circuits de communication sont sous tension continue et que l'infiltration d'eau provoque une réaction électrochimique. La garantie du fabricant sera annulée pour les produits endommagés de cette manière!
  • Ne retirez pas le film plastique du joint à l'intérieur du cadre, sinon de l'eau pourrait fuir et endommager les composants électroniques.

Principes généraux d’assemblage

Conseil

  • Sélectionnez un montage encastré dans la mesure du possible pour rendre votre produit élégant, plus résistant au vandalisme et plus sûr.
  • Il est conseillé d'acheter les boîtiers d'encastrement à l'avance et de confier à votre entreprise de construction la maçonnerie à votre place. Cette approche vous aide à placer votre interphone en position parfaitement verticale.

Observation

  • Avant de commencer avec l’installation mécanique à un endroit choisi, assurez-vous bien que les prératatifs qui vont avec (perçage, découpage dans le mur) ne puissent pas perturber les conduits d’électricité, de gaz, d’eau ou autres.

  • Assurez-vous que le diamètre des trous de goujons est précis pour éviter de manquer la fixation des chevilles! Utilisez la colle de montage pour fixer les chevilles si nécessaire.
  • Assurez-vous que la profondeur des trous de goujon est exacte!
  • N'utilisez pas de chevilles de qualité inférieure pour éviter qu'elles ne sortent du mur! Après avoir retiré le panneau avant, assurez-vous qu'aucune saleté ne pénètre à l'intérieur du produit (en particulier sur la surface d'étanchéité).
  • Ne tournez jamais le 2N® IP Solo pour aligner le boîtier après le montage. Assurez-vous que les boîtes d'encastrement ont été correctement installées.
  • Vérifiez le mur de plâtre et les valeurs de pression de la pièce. Si la différence entre les valeurs est trop importante (en raison, par exemple, de la ventilation par surpression), séparez l'interphone en utilisant, par exemple, le boîtier de montage joint et scellez le passage du câble pour éviter d'endommager le haut-parleur.
  • Le montage en saillie peut causer des problèmes sur les lieux exposés au vandalisme potentiel (tels que les garages publics, etc.). Dans ce cas, utilisez des éléments d'ancrage en acier plutôt que les chevilles et les vis incluses dans la boite.

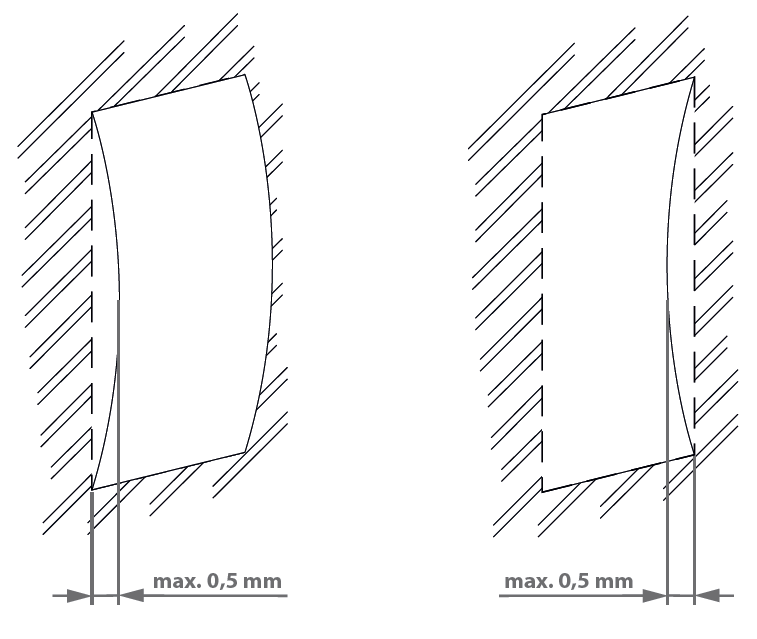

  • La surface pour le montage en saillie doit être plate avec un dénivelé maximal de 0,5 mm. (par exemple des matériaux de bureau, du verre, de la pierre coupée, etc.). Si la surface d'installation n'est pas à plate, utilisez une plaque de montage Part No. 9155068 ou ragréez la surface.

Safety

  • Éliminez les risques de blessures! Le montage en surface n'est pas recommandé pour les passages étroits ou les endroits où l'attention des personnes est distraite par autre chose. Le fabricant ne sera pas responsable des blessures dans de tels cas de figure.

Avertissement

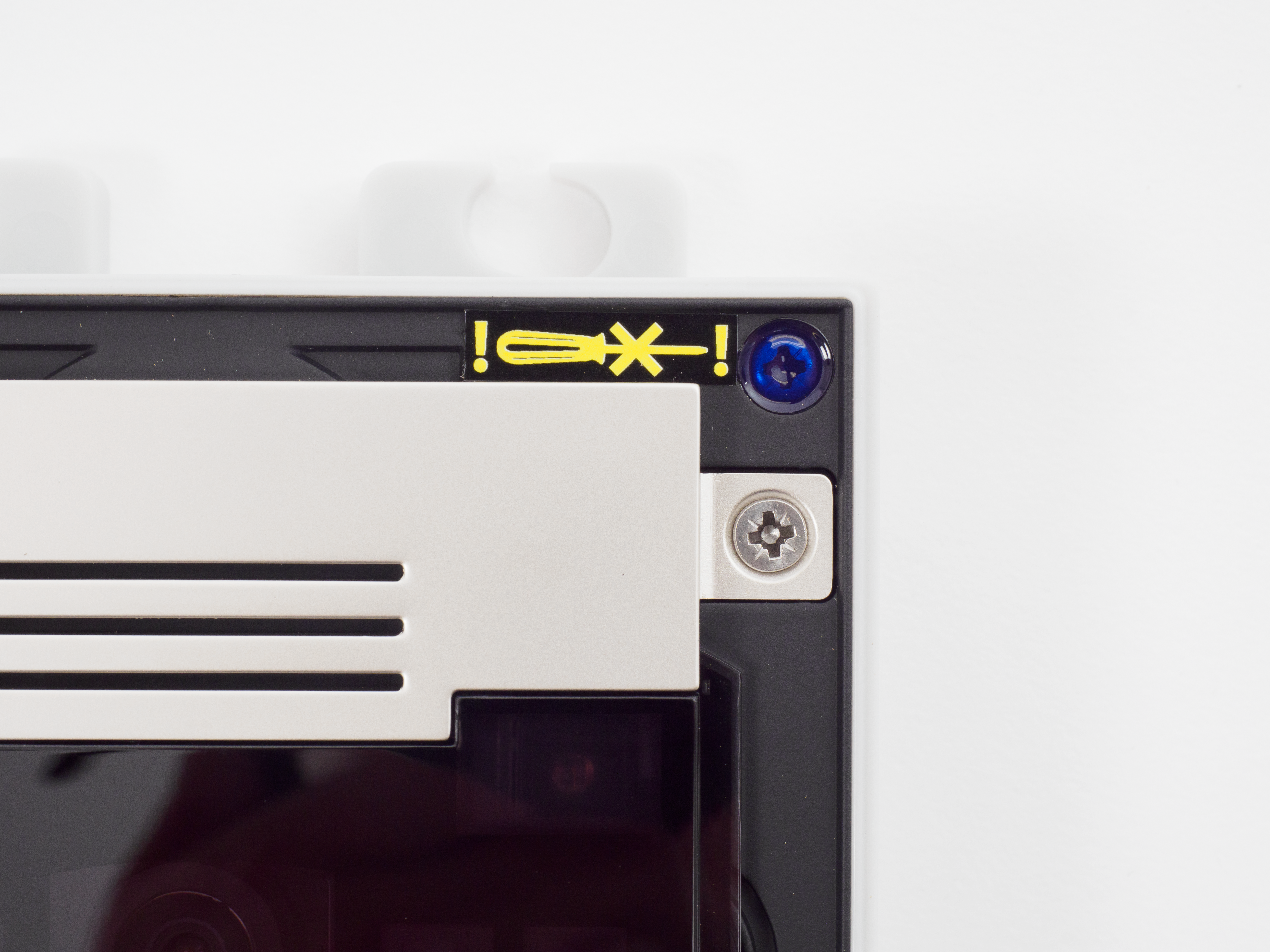

  • L’unité principale ne doit pas être retirée de sa base, ne retirez donc pas la vis recouverte de résine indiquée dans le coin supérieur droit. Toute manipulation de la vis entraîne une perte de la garantie de l’appareil.
