2.3 Installation électrique

Cette sous-section décrit comment installer les modules, comment connecter l'unité principale 2N IP Solo à l'alimentation et au réseau local et comment connecter d'autres éléments.

Observation

L'appareil doit faire partie du système électrique du bâtiment.

Préparation de montage

Placez le 2N IP Solo sur le boîtier d'encastrement sur les trous pré-percés avec des chevilles et tirez les câbles dans les trous inférieurs. Tirez le câble Ethernet, y compris le connecteur, à travers le trou inférieur vers la gauche si nécessaire.
Insérez les éléments de fixation métalliques de haut en bas et vissez la plaque de base. Vous pouvez niveler légèrement la base si vous ne montez qu’une seule base.

Unité principale

Branchement de l’alimentation

Le 2N IP Solo peut être alimenté à partir d'une source externe 12 V / 2 A DC ou directement à partir du LAN équipé d’un Switch réseau prenant en charge le PoE 802.3af.

Observation

La source d'alimentation externe devrait être conforme à la classe des sources d'alimentation PS2/LPS.

Alimentation externe

Utilisez une alimentation 12 V ± 15% SELV dimensionnée à la consommation de courant minimale de 2 A (référence 91341481E) pour que votre système fonctionne de manière fiable. Cette alimentation alimente le 2N IP Solo avec 24 W.

Alimentation par PoE

2N IP Solo est compatible avec la technologie PoE 802.3af (classe 0–12,95 W) et peut être alimenté directement à partir du réseau local via des équipements réseau compatibles. Si votre réseau local ne prend pas en charge cette technologie, utilisez un injecteur PoE, référence 91378100, entre 2N IP Solo et l'élément de réseau le plus proche. Cette alimentation fournit au 2N IP Solo 12 W.

Varování

2N IP Solo ne peut pas être alimentée simultanément par une source externe et un PoE. Avec un branchement combiné d’alimentation existe un risque d’endommagement de l’appareil.

Connexion au réseau

Le 2N IP Solo est connecté au réseau local (LAN) via le câble UTP / STP (Cat 5e ou supérieur)se terminant par un connecteur RJ-45 (LAN). L'appareil étant équipé de la fonction Auto-MDIX, le câble droit et le câble croisé peuvent être utilisés.

Observation

Nous recommandons l'utilisation d'une protection contre les surtensions LAN.
Nous vous recommandons d'utiliser un câble Ethernet blindé SSTP avec un connecteur blindé RJ-45 connecté au commutateur (avec l'option de mise à la terre) via le même connecteur blindé. Cela rend l'appareil parfaitement mis à la terre.

	Unité de base avec caméra (version 3 du micrologiciel)		Unité de base sans caméra (version 3 du micrologiciel)
12 V	mA	W	mA	W
État de veille	200	2.4	200	1.8
Éclairage infrarouge	158	1.9	–	–
LED – appel	7	0.08	7	0.8
LED – sonnerie	5	0.06	5	0.06
LED – verrou	4	0.048	4	0.048
LED – entrée autorisée	5	0.048	5	0.048
Rétro-éclairage de la touche	4	0.048	4	0.048
Rétro-éclairage de l’étiquette	4	0.048	4	0.048
Rétro-éclairage de l’unité	14	0.168	14	0.168
Relais 1	16	0.2	16	0.2
OUT 1	400	4.8	400	4.8
Audio	213	2,556 *Puissance de sortie 2W / 4 ohm	213	2,556 *Puissance de sortie 2W / 4 ohm
Total	1.030 [A]	12.368 [W]	872 [A]	10.464 [W]

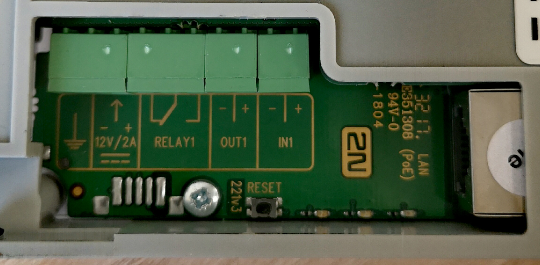

Connexion du connecteur de l’unité de base

Légende
LAN (PoE)	Connecteur LAN (PoE selon 802.1af)
IN1	Bornes IN1 pour l’entrée en mode passif / actif (−30 V à +30 V DC) OFF = ouvert OU U_IN > 1.5 V ON = contact fermé OU U_IN < 1.5 V
OUT1	Bornes OUT1 de sortie active pour relais de sécurité 2N ou connexion d’une gâche de verrouillage électrique 8 jusqu'à 12 V CC en fonction de l'alimentation (PoE : 10 V; adaptateur : tension d'alimentation moins 2 V), max 600 mA
RELAY1	Bornes RELAY1 avec contact 30 V / 1 A AC / DC NO / NC accessible. Ne sert que pour connecter les appareils non critiques (par ex. des lumières).
12 V / 2 A	bornes d'alimentation électrique externe 12 V / 2 A DC
GND	Borne de mise à la terre
RESET	Touche RESET / FACTORY RESET

L’appareil comporte un interrupteur de protection détectant une intrusion non autorisée dans l’équipement. L’interrupteur réagit au retrait d’un équipement de la boîte. Lors du retrait, un logiciel est activé selon les paramètres dans l’interface de configuration du logiciel. L’appareil n’a pas de bornes pour le raccordement d’un équipement externe pour la lecture du signal TAMPER.

Conseil

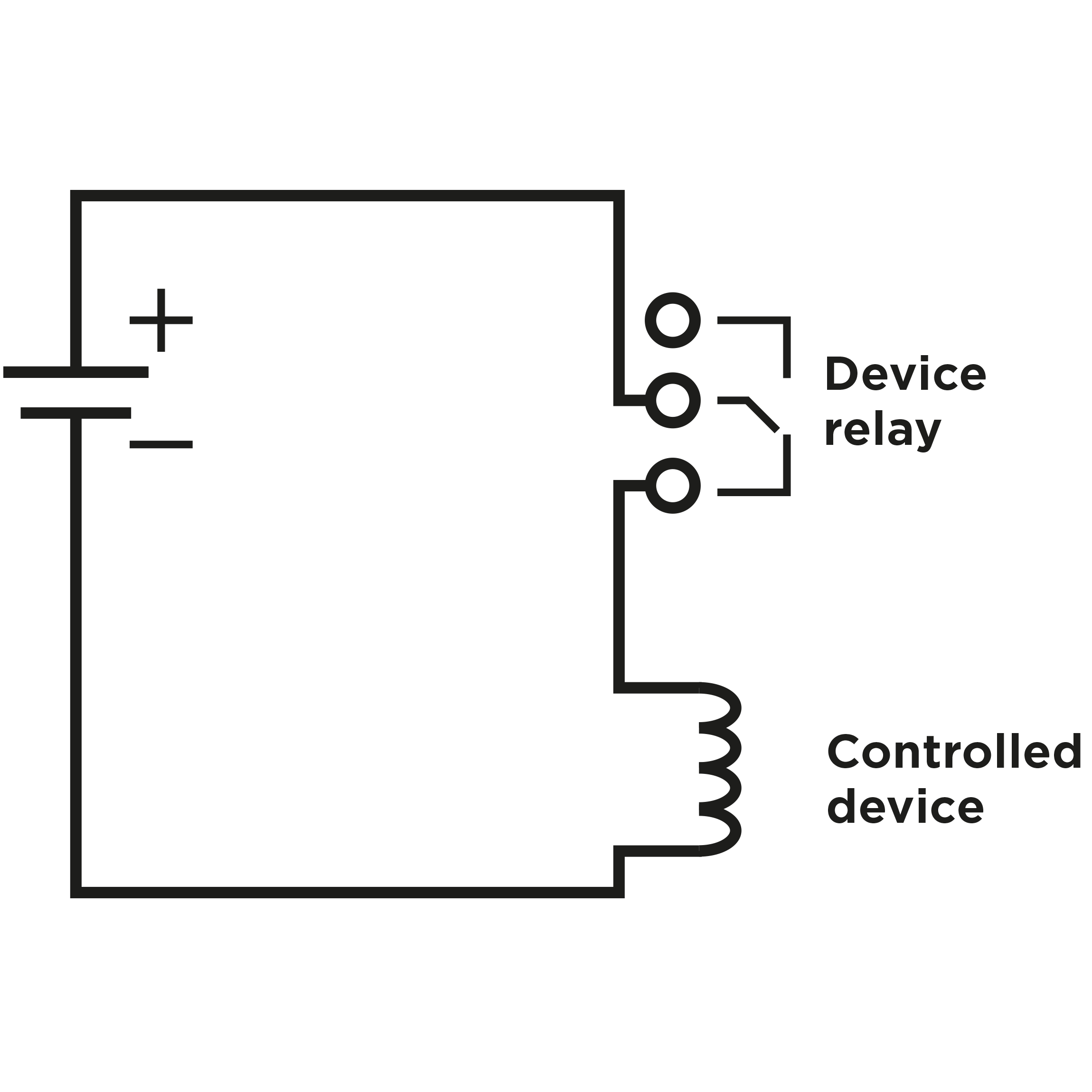

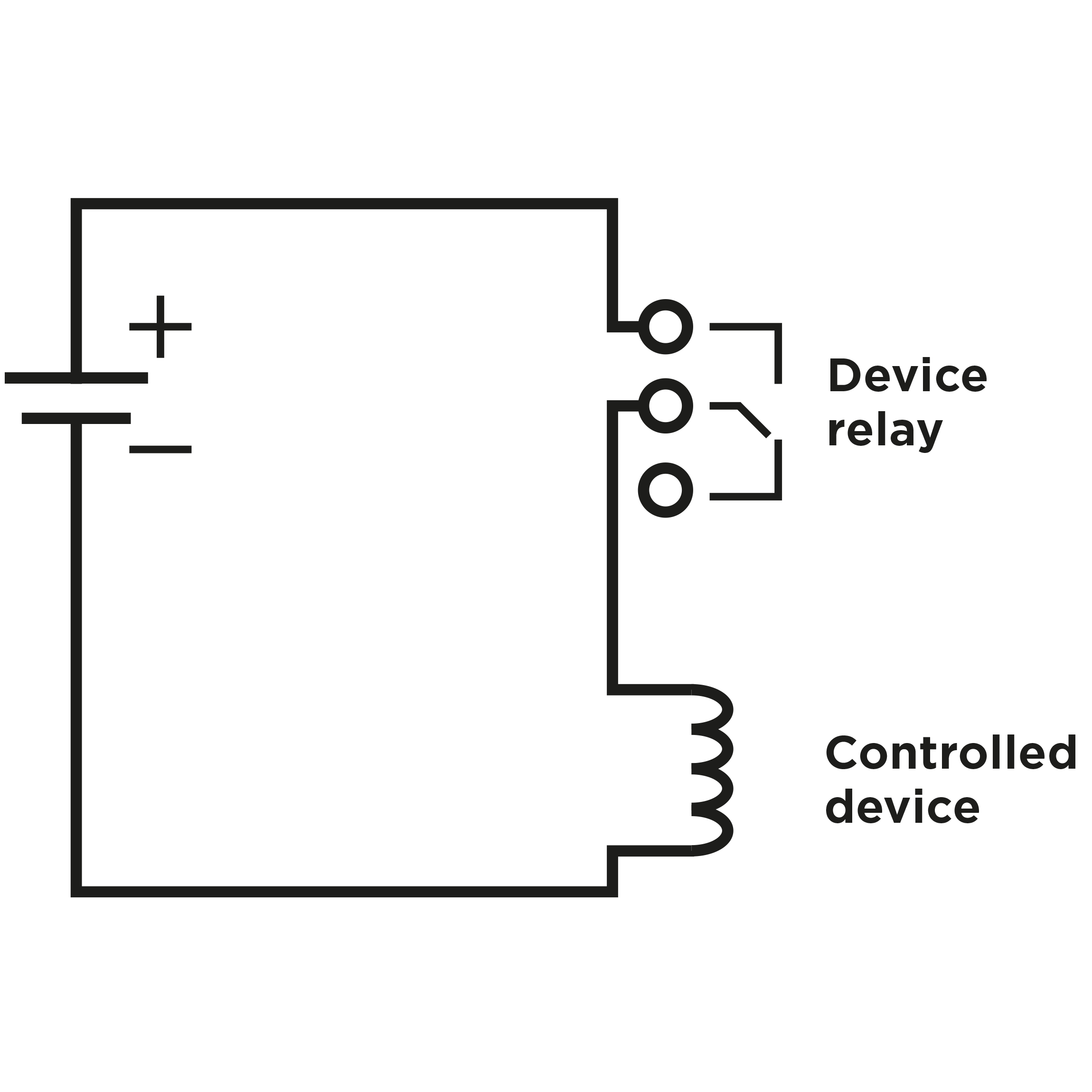

Schéma de câblage de sortie pour bornes de relais

Connexion pour la commutation du circuit électrique de l’appareil commandé.

Ne sert que pour connecter les appareils non critiques (par ex. des lumières).

Conseil

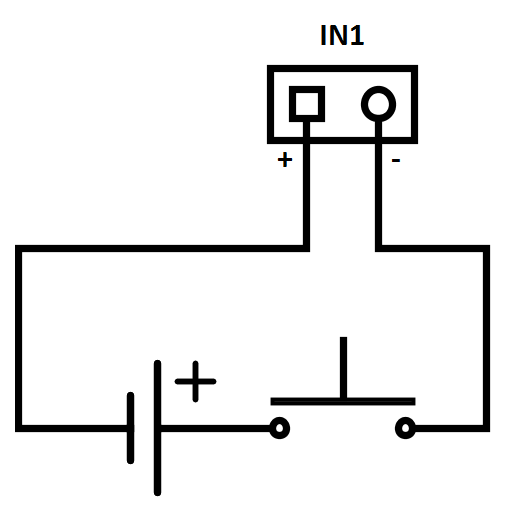

Schéma de câblage du connecteur IN 1 en mode actif

Schéma de câblage du connecteur IN 1 en mode passif

Bouton RESET

Situé parmi les connecteurs de l'unité principale, le bouton Reset vous permet de réinitialiser les paramètres d'usine, de redémarrer le périphérique, de recherche l'adresse IP et de basculer entre le mode statique et dynamique.

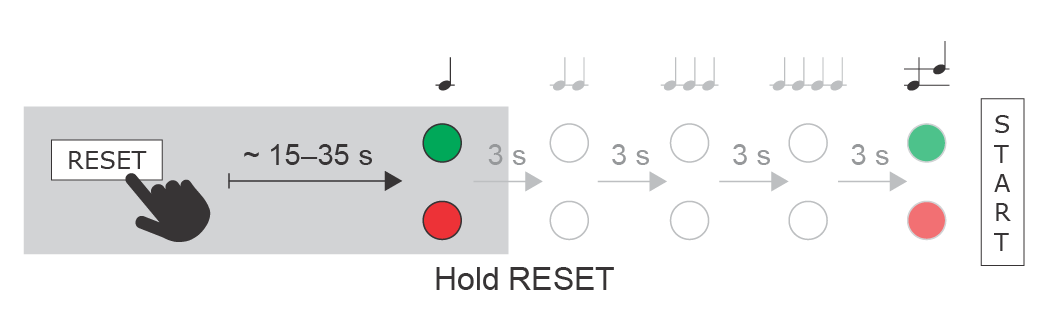

Trouver l'adresse IP

Suivez les instructions suivantes pour identifier l'adresse IP de l'apparei:

Appuyez sur le bouton RESET.
Attendez que les LED rouge et verte s'allument simultanément et d'entendre le signal sonore (approx. 15–35 s).
Relâchez le bouton RESET.
L'appareil annoncera automatiquement son adresse IP.

Note

Le délai entre le moment où vous appuyez sur le bouton RESET et le premier signal lumineux et sonore est réglé entre 15 et 35 secondes en fonction du modèle d'interphone/de moniteur de réception que vous utilisez.

18 s est la valeur pour le modèle 2N IP Solo.

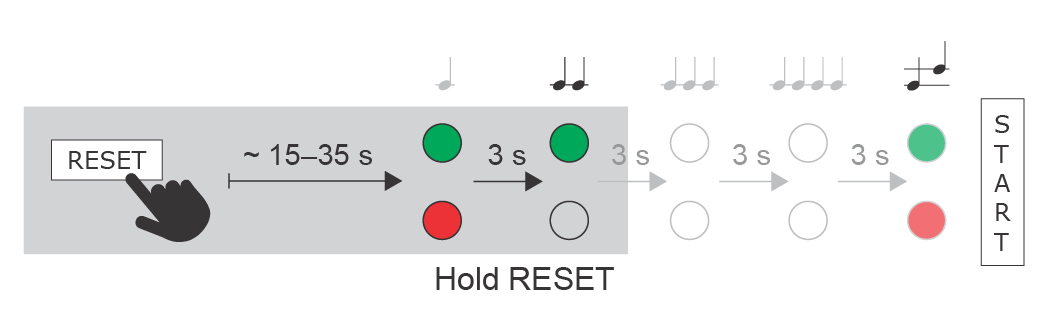

Attribution d'une adresse IP statique

Suivez les instructions suivantes pour passer l'appareil en adresse IP statique (DHCP OFF) :

Appuyez sur le bouton RESET.
Attendez que les LED rouge et verte s'allument simultanément et d'entendre le signal sonore (approx. 15–35 s).
Attendez que la LED rouge s'éteigne et d'entendre le signal sonore (approx. 3 s).
Relâchez le bouton RESET.

Les paramètres réseau suivants seront définis après le redémarrage :

Adresse IP : 192.168.1.100

Masque de réseau : 255.255.255.0

Passerelle par défaut : 192.168.1.1

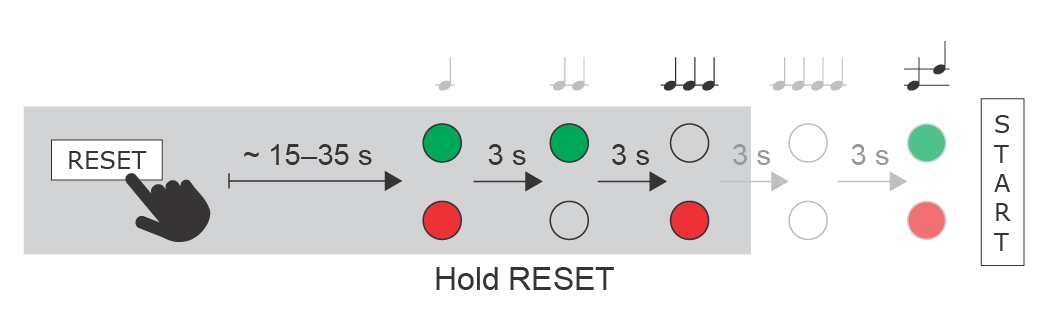

Attribution d'une adresse IP Dynamique

Suivez les instructions suivantes pour passer l'appareil en adresse IP dynamique (DHCP ON)

Appuyez sur le bouton RESET.
Attendez que les LED rouge et verte s'allument simultanément et d'entendre le signal sonore (approx. 15–35 s).
Attendez que la LED rouge s'éteigne et d'entendre le signal sonore (approx. 3 s).
Attendez que la LED verte s'éteigne et que la LED rouge se rallume et d'entendre le signal sonore (approx. 3 s).
Relâchez le bouton RESET.

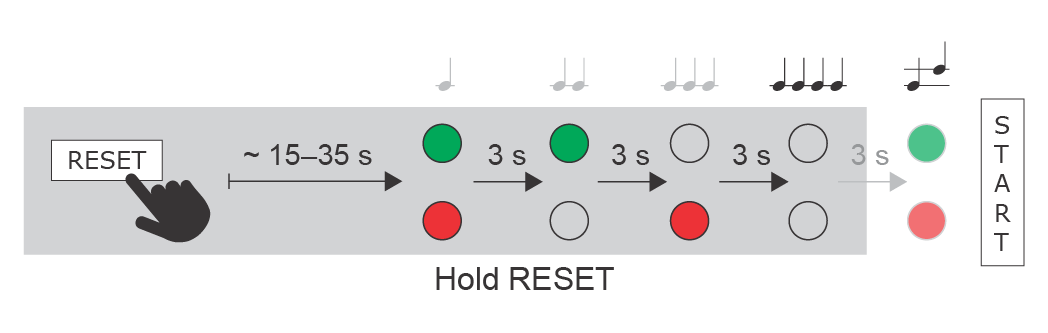

Retour aux paramètres d'usine

Suivez les instructions ci-dessous pour réinitialiser les paramètres d'usine par défaut :

Pressez et maintenez le bouton RESET.
Attendez que les LEDs rouge et verte s'allument simultanément et d'entendre le signal sonore (approx. 15–35 s).
Attendez que la LED rouge s'éteigne et d'entendre le signal sonore (approx. 3 s).
Attendez que la LED verte s'éteigne, que la LED rouge se rallume et d'entendre le signal sonore (approx. 3 s).
Attendez que la LED rouge s'éteigne et d'entendre le signal sonore (approx. 3 s).
Relâchez le bouton RESET.

Observation

En cas de réinitialisation des paramètres d'usine par défaut sur un appareil avec une version du firmware 2.18 ou supérieure, il est nécessaire de reprogrammer le Relais de sécurité 2N utilisant les instructions de la section 2.4.

Redémarrer l’appareil

Appuyez brièvement sur le bouton (<1 s) pour redémarrer le système sans modifier la configuration.

Note

L'intervalle de temps entre la pression courte du bouton RESET et la reconnexion après redémarrage est de 26 s pour le 2N IP Solo.

Sorties disponibles

Emplacement	Nom	Description
Unité principale	Relais 1	Interrupteur passif : contact NO / NC, jusqu'à 30 V / 1 A AC / DC. Ne sert que pour connecter les appareils non critiques (par ex. des lumières).
Unité principale	Sortie 1	Sortie de commutation active : 8 à 12 V DC selon l’alimentation (PoE : 10 V; adaptateur : tension d'alimentation moins 2 V), max 600 mA

Avertissement

Lorsque vous connectez un appareil contenant une bobine, tel qu'un relais ou un verrou électromagnétique, il est nécessaire de protéger l'interphone contre les pics de tension lors de la désactivation de la charge d'induction. Pour ce type de protection, nous recommandons une diode 1 A / 1000 V (par exemple, 1N4007, 1N5407, 1N5408) connectée en parallèle à l'appareil.

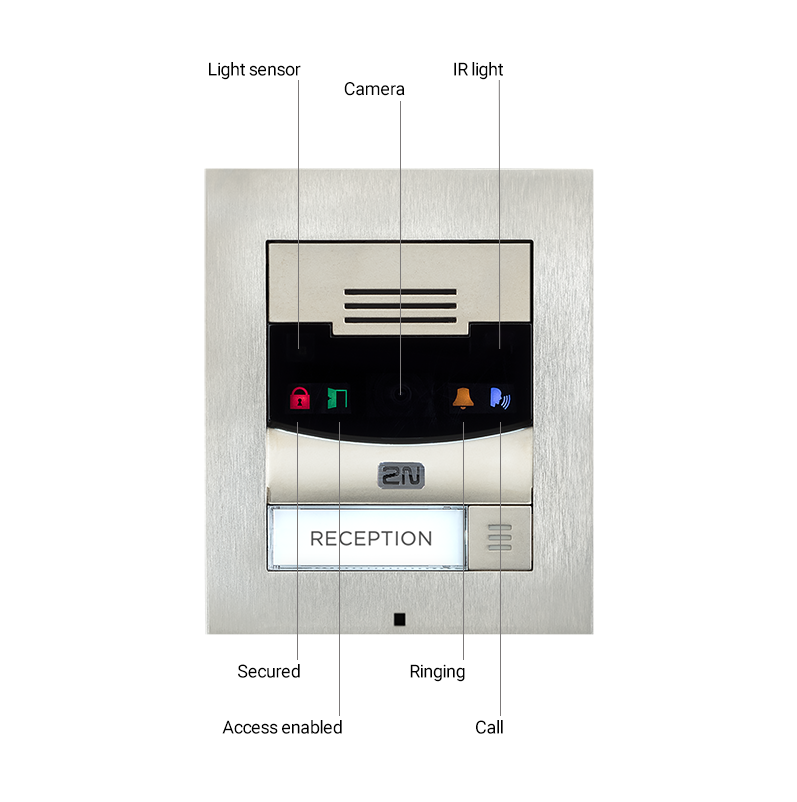

Unité principale – Pictogrammes

Disposition des LED des pictogrammes sur l'unité
