1.1 Komponenty a související produkty

Základní jednotky

Upozornění

  • Od 1.7. 2024 jsou tyto produkty vyřazeny z prodeje.



obj. č. 9137111(C)U

  • 1 tlačítko
  • ovládání jednoho elektrického zámku
  • možnost připojení čtečky karet, extendrů či infopanelu nebo přídavného spínače

  • k dispozici varianta s kamerou (C)


obj. č. 9137131(C)U

  • 3 tlačítka
  • ovládání jednoho elektrického zámku
  • možnost připojení čtečky karet, extendrů či infopanelu nebo přídavného spínače

  • k dispozici varianta s kamerou (C)


obj. č. 9137161(C)U

  • 6 tlačítek
  • ovládání jednoho elektrického zámku
  • možnost připojení čtečky karet, extendrů či infopanelu nebo přídavného spínače

  • k dispozici varianta s kamerou (C)


obj. č. 9137111(C)KU

  • 1 tlačítko
  • klávesnice
  • ovládání jednoho elektrického zámku
  • možnost připojení čtečky karet, extendrů či infopanelu nebo přídavného spínače

  • k dispozici varianta s kamerou (C)


obj. č. 9137131(C)KU

  • 3 tlačítka
  • klávesnice
  • ovládání jednoho elektrického zámku
  • možnost připojení čtečky karet, extendrů či infopanelu nebo přídavného spínače

  • k dispozici varianta s kamerou (C)


obj. č. 9137161(C)KU

  • 6 tlačítek
  • klávesnice
  • ovládání jednoho elektrického zámku
  • možnost připojení čtečky karet, extendrů či infopanelu nebo přídavného spínače

  • k dispozici varianta s kamerou (C)


obj. č. 9137160(C)KDU

  • 6 tlačítek
  • grafický displej
  • klávesnice
  • ovládání jednoho elektrického zámku
  • možnost připojení čtečky karet, extendrů či infopanelu nebo přídavného spínače

  • k dispozici varianta s kamerou (C)

(C) = integrovaná kamera

Rozšiřující moduly


obj. č.  9135181E

  • Rozšiřující modul – 8 tlačítek
  • Rozměr modulu 100 x 210 x 29 mm


obj. č.  9135182E

  • Rozšiřující modul – 8 x 2 tlačítka
  • Rozměr modulu 100 x 210 x 29 mm


obj. č.  9135310E

  • Infopanel
  •  Podsvícený panel bez tlačítek, slouží pro vložení telefonního seznamu, loga firmy, čísla popisného a podobně.


Příslušenství


obj. č.  9135301E

  • Náhradní jmenovka pro nahrazení poškozených kusů


obj. č.  9135311E

  • Náhrada čtyř jmenovek jedním krytem.
  • Umožňuje využít polovinu rozšiřujícího modulu, např. pro vložení telefonního seznamu, úředních hodin a podobně.


obj. č.  9135302E

  • Náhradní jmenovka pro nahrazení poškozených kusů

Tip

  • Všechny jednotky lze použít bez dalšího příslušenství pro montáž na povrch.

Upozornění

  • K instalaci pod omítku či do venkovního prostředí je třeba použít příslušenství, viz kap. Příslušenství pro montáž.

Příslušenství pro montáž


obj. č.  9135331E

  • Stříška na povrch na 1 modul
  • Rozměry – (103 x 218 x 60) mm (šíř. x výš. x hl.)


obj. č.  9135351E

  • Krabice do zdi s rámečkem na 1 modul
  • Rozměry – (125 x 235 x 46) mm (šíř. x výš. x hl.)
  • Otvor ve zdi – (110 x 220 x 50) ±5 mm


obj. č.  9135361E

  • Krabice do zdi se stříškou na 1 modul
  • Rozměry stříšky – (129 x 240 x 41) mm (šíř. x výš. x hl.)
  • Otvor ve zdi – (110 x 220 x 50) ±5 mm


obj. č.  9135332E

  • Stříška na povrch na 2 moduly
  • Rozměry – (203 x 218 x 60) mm (šíř. x výš. x hl.)


obj. č.  9135352E

  • Krabice do zdi s rámečkem na 2 moduly
  • Rozměry – (225 x 235 x 46) mm (šíř. x výš. x hl.)
  • Otvor ve zdi – (210 x 220 x 50) ±5 mm


obj. č.  9135362E

  • Krabice do zdi se stříškou na 2 moduly
  • Rozměry stříšky – (229 x 240 x 41) mm (šíř. x výš. x hl.)
  • Otvor ve zdi – (210 x 220 x 50) ±5 mm

Příslušenství pro montáž je vyráběno z nerezavějící oceli. Při instalaci do venkovního prostředí je použití stříšky povinné, není-li ochrana proti dešti zajištěna jinak. Krabice s rámečkem (bez stříšky) umožňuje instalovat 2N® IP Vario ve vnitřním prostředí tak, že prakticky nevyčnívá (1 mm).

2N Vnitřní jednotky a příslušenství


obj. čísla:

91378375

91378376

  • 2N® Indoor Touch 2.0 – černý
  • WiFi verze (druhé obj. č.)

  • Elegantní vnitřní dotykový panel 2N® Indoor Touch 2.0 je určen pro všechny 2N IP interkomy. Na displeji panelu nejenom zjistíte, kdo stojí před vašimi dveřmi, ale můžete i zahájit hovor s návštěvou, otevřít zámek či rozsvítit světla ve vstupní hale.

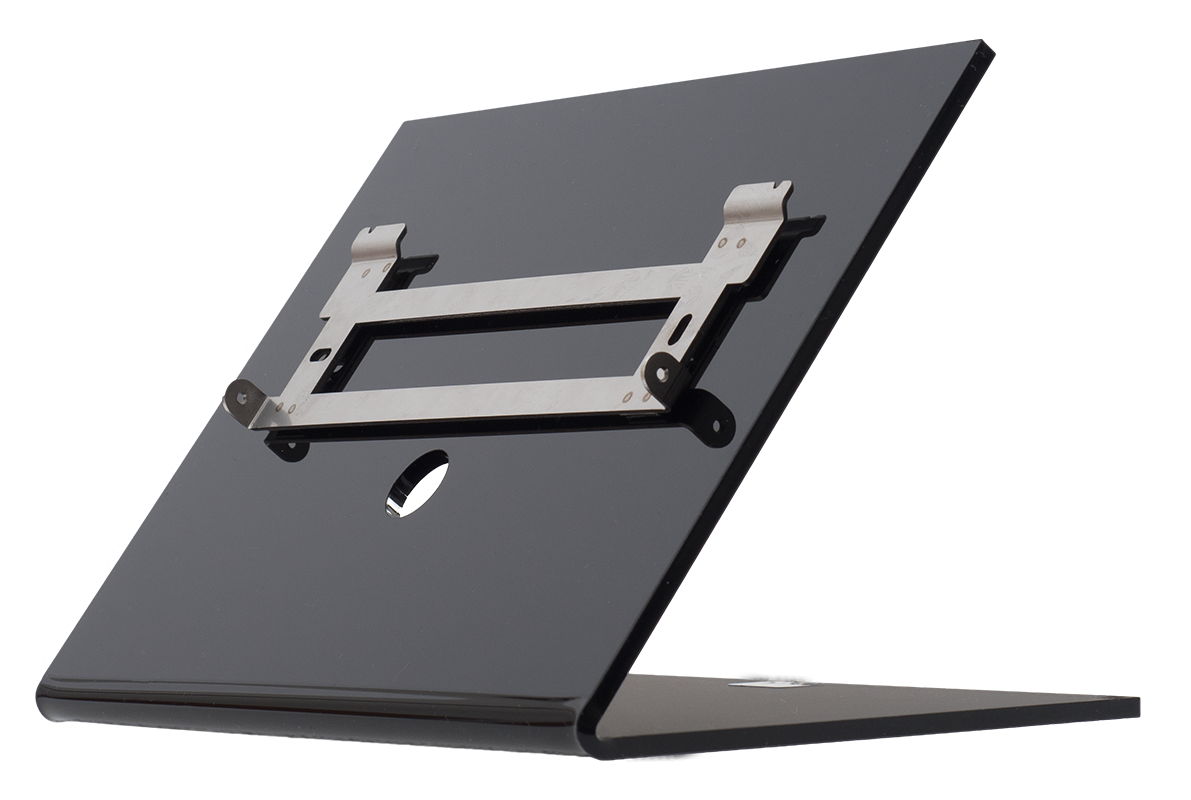

obj. č. 91378382

  • 2N® Indoor Touch – Stojan, černá


obj. čísla:

91378375WH

91378376WH

  • 2N® Indoor Touch 2.0 – bílý
  • WiFi verze (druhé obj. č.)


  • Elegantní vnitřní dotykový panel 2N® Indoor Touch 2.0 je určen pro všechny 2N IP interkomy. Na displeji panelu nejenom zjistíte, kdo stojí před vašimi dveřmi, ale můžete i zahájit hovor s návštěvou, otevřít zámek či rozsvítit světla ve vstupní hale.

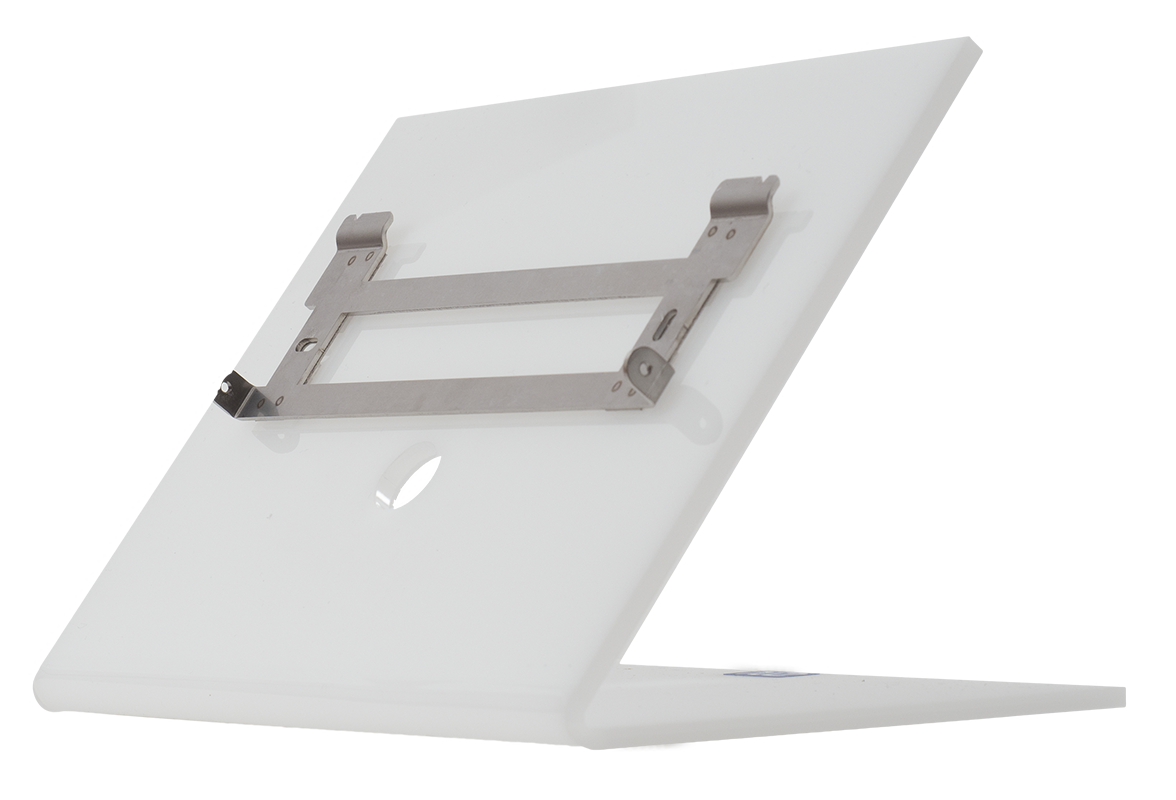

obj. č. 91378382W





  • 2N® Indoor Touch – Stojan, bílá


obj. číslo:

1120101W

  • 2N® IP Handset
  • odpovídací jednotka
  • barva bílá


obj. číslo:

1120101B

  • 2N® IP Handset
  • odpovídací jednotka
  • barva černá

IP Telefony


obj. č. 1120102

  • 2N® IP Phone D7A
  • jednoduché ovládání
  • videohovory v HD kvalitě
  • K telefonu lze doobjednat extender EXP50 s displejem (obj. č. 91378363), díky němuž lze volat až na 60 rychlých voleb.


obj. č. 1120111EU

  • Grandstream GXV3350 IP videotelefon
  • operační systém Android 7.0
  • ovládání přes dotykový 5” displej
  • videohovory v HD kvalitě
  • podpora WiFi a Bluetooth
  • HDMI výstup a naklápěcí kamera
  • Snadná integrace s interkomy nebo pobočkovými ústřednami pomocí SIP protokolu.

Elektrické zámky

  • Tyto produkty byly vyřazeny z prodeje.

obj. č. 11202101

  • Elektrický otvírač Mini řady 5
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • varianta s krátkým krycím čelním plechem (130 mm)
  • šířka 16 mm

obj. č. 11202101-L

  • Elektrický otvírač Mini řady 5 – dlouhý
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • varianta s dlouhým krycím čelním plechem (250 mm)
  • šířka 16 mm

obj. č. 11202102

  • Elektrický otvírač s přidržením v otevřeném stavu Mini řady 5
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • varianta s krátkým krycím čelním plechem (130 mm)
  • šířka 16 mm

obj. č. 11202102-L

  • Elektrický otvírač s přidržením v otevřeném stavu Mini řady 5 – dlouhý
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • varianta s dlouhým krycím čelním plechem (250 mm)
  • šířka 16 mm

obj. č. 11202103

  • Elektrický otvírač s mechanickou blokací Mini řady 5
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • varianta s krátkým krycím čelním plechem (130 mm)
  • šířka 16 mm

obj. č. 11202103-L

  • Elektrický otvírač s mechanickou blokací Mini řady 5 – dlouhý
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • varianta s dlouhým krycím čelním plechem (250 mm)
  • šířka 16 mm

obj. č. 11202104

  • Elektrický otvírač s monitorováním Mini řady 5
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • obsahuje mikrospínač monitorující stav dveří, otevřené/zavřené
  • varianta s krátkým krycím čelním plechem (130 mm)
  • šířka 16 mm

obj. č. 11202104-L

  • Elektrický otvírač s monitorováním Mini řady 5 – dlouhý
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • obsahuje mikrospínač monitorující stav dveří, otevřené/zavřené
  • varianta s dlouhým krycím čelním plechem (250 mm)
  • šířka 16 mm

obj. č. 11202105

  • Reverzní elektrický otvírač Mini řady 5
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • pod napětím: je otvírač zajištěn, blokován
  • při přerušení napětí: je otvírač odblokován a dveře je možné otevřít
  • varianta s krátkým krycím čelním plechem (130 mm)
  • šířka 16 mm

obj. č. 11202105-L

  • Reverzní elektrický otvírač Mini řady 5 – dlouhý
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • pod napětím: je otvírač zajištěn, blokován
  • při přerušení napětí: je otvírač odblokován a dveře je možné otevřít
  • varianta s dlouhým krycím čelním plechem (250 mm)
  • šířka 16 mm

obj. č. 11202106

  • Reverzní elektrický otvírač s monitorováním Mini řady 5
  • elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • pod napětím: je otvírač zajištěn, blokován
  • při přerušení napětí: je otvírač odblokován a dveře je možné otevřít
  • varianta s krátkým krycím čelním plechem (130 mm)
  • šířka 16 mm

obj. č. 11202106-L

  • Reverzní elektrický otvírač s monitorováním Mini řady 5 – dlouhý
  • plně reverzibilní, vysoce odolný elektrický otvírač určený pro instalaci do zárubní dveří
  • určen zejména pro úzké profily jako hliník, dřevo nebo PVC
  • pod napětím: je otvírač zajištěn, blokován
  • při přerušení napětí: je otvírač odblokován a dveře je možné otevřít
  • varianta s dlouhým krycím čelním plechem (250 mm)
  • šířka 16 mm

obj. č. 11202201

  • Elektromechanický zámek SAM 7255
  • samozamykací zámek typu 72/55 s panikovou funkcí
  • pro otevření z venkovní strany je nutný klíč (nebo elektrický impulz z připojeného 2N IP interkomu, případně čtečky)
  • zámek je vhodné řešení pro nouzové východy

obj. č. 11202201-M

  • Elektromechanický zámek SAM 7255 s monitoringem
  • samozamykací zámek typu 72/55 s panikovou funkcí
  • pro otevření z venkovní strany je nutný klíč (nebo elektrický impulz z připojeného 2N IP interkomu, případně čtečky)
  • zámek je vhodné řešení pro nouzové východy

obj. č. 11202202

  • Elektromechanický zámek SAM 9235
  • samozamykací zámek typu 92/35 s panikovou funkcí
  • pro otevření z venkovní strany je nutný klíč (nebo elektrický impulz z připojeného 2N IP interkomu, případně čtečky)
  • zámek je vhodné řešení pro nouzové východy

obj. č. 11202202-M

  • Elektromechanický zámek SAM 9235 s monitoringem
  • samozamykací zámek typu 92/35 s panikovou funkcí
  • pro otevření z venkovní strany je nutný klíč (nebo elektrický impulz z připojeného 2N IP interkomu, případně čtečky)
  • zámek je vhodné řešení pro nouzové východy

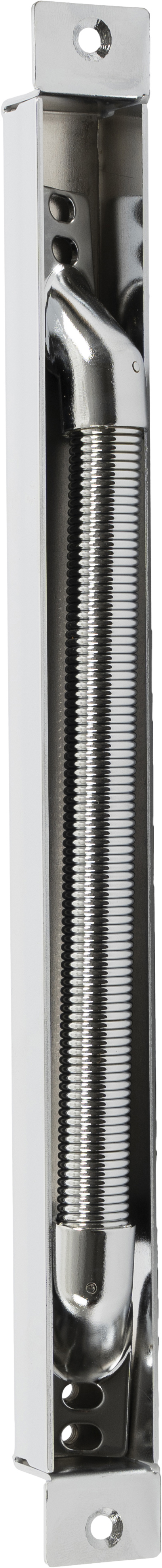

obj. č. 11202301

  • Kabelová průchodka FX290
  • zajišťuje bezpečný průchod a ochranu napájecího kabelu z rámu dveří do křídla dveří
  • délka 290 mm

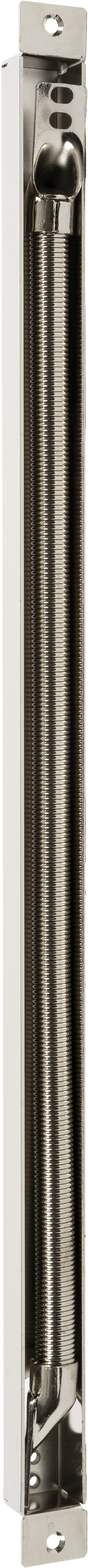

obj. č. 11202302

  • Kabelová průchodka FX510
  • zajišťuje bezpečný průchod a ochranu napájecího kabelu z rámu dveří do křídla dveří
  • délka 510 mm

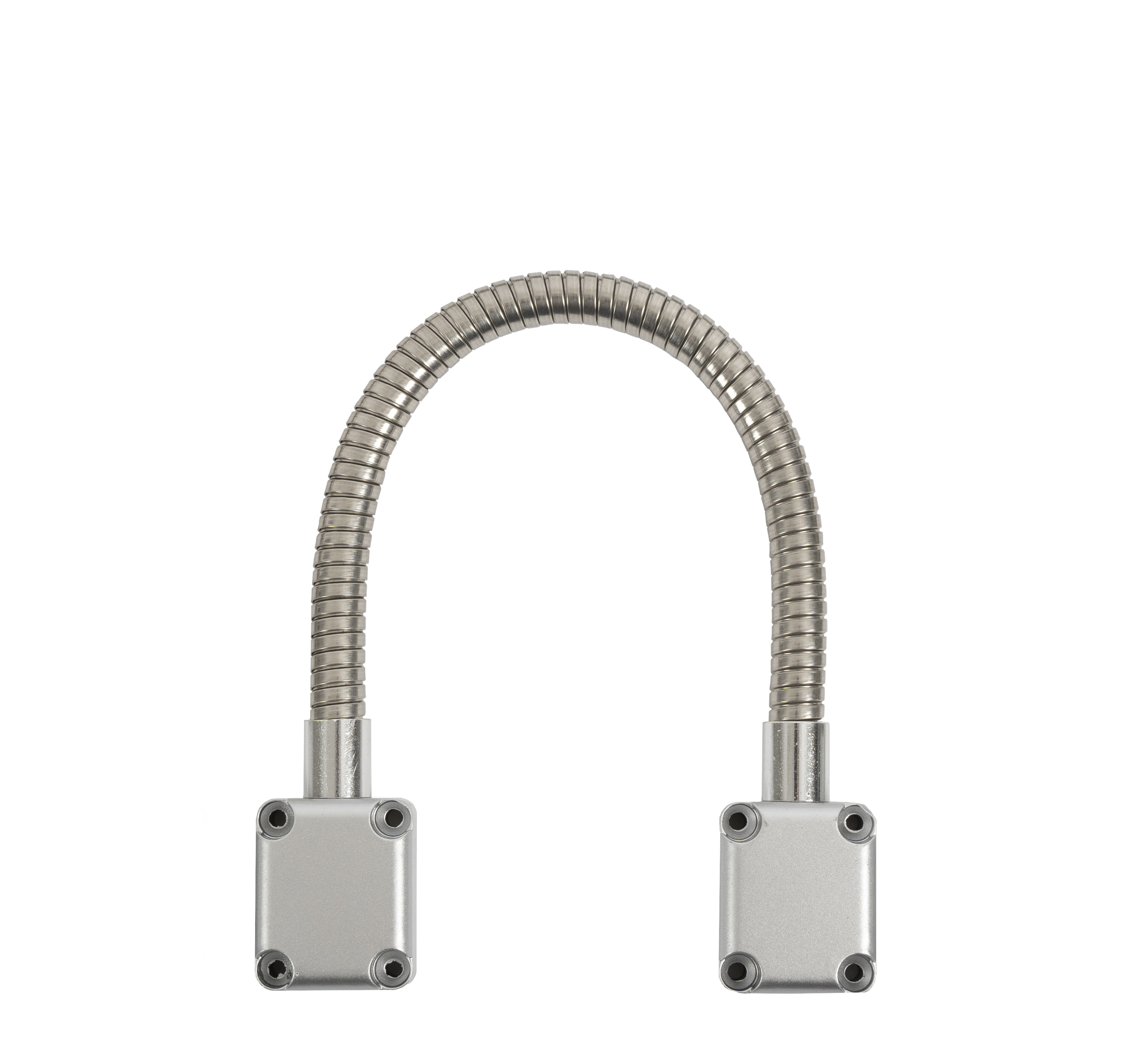

obj. č. 11202303

  • Kabelová průchodka FX300G
  • zajišťuje bezpečný průchod a ochranu napájecího kabelu z rámu dveří do křídla dveří
  • délka 440 mm

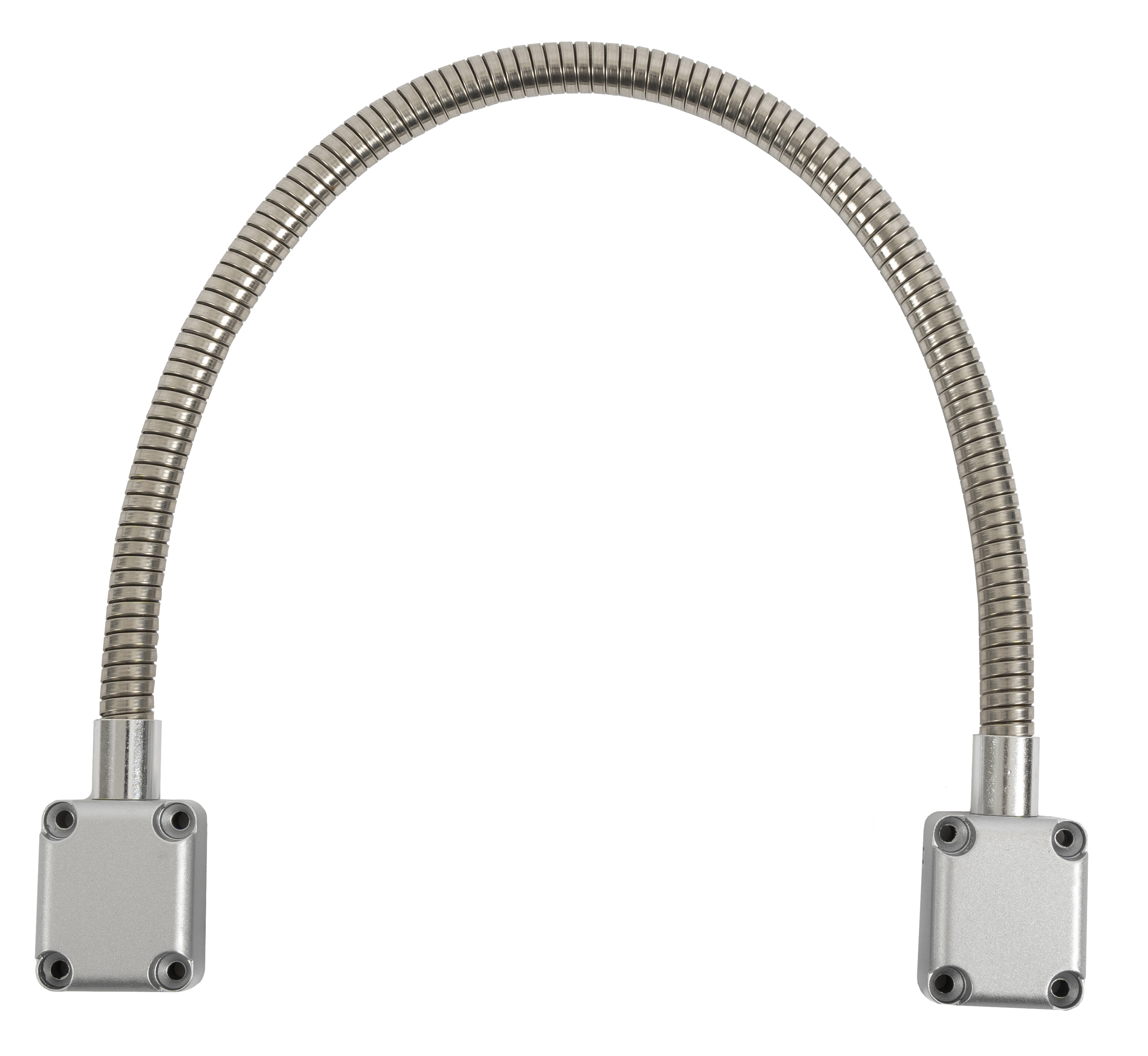

obj. č. 11202304

  • Kabelová průchodka FX500G
  • zajišťuje bezpečný průchod a ochranu napájecího kabelu z rámu dveří do křídla dveří
  • délka 640 mm

obj. č. 11202203

  • Přívodní kabel s konektorem 14žilový
  • délka 6 m
  • průřez vodiče: 14 × 0,22 mm
  • zakončený na jedné straně konektorem
  • určený pro zámky 11202201-M a 11202202-M

obj. č. 11202107

  • Elektromagnetický zámek MEX100
  • používá se jako doplněk přidržení dveří, nejedná se tak o náhradu zámku
  • skládá se ze dvou částí – napájená část a protikus
  • pod napětím: dveře nelze otevřít
  • při přerušení napětí: magnety se rozpojí, dveře se otevřou

obj. č. 11202501

  • Magnetická lišta P300RP
  • zcela nahradí zadlabací zámek a kliku
  • pod napětím: dveře nelze otevřít
  • při přerušení napětí: magnety se rozpojí, dveře se otevřou
  • vhodná pro dřevěné, kovové i skleněné dveře

obj. č. 11202401

  • Automatický otvírač ED100
  • nízkoenergetický, jednoduchý automat
  • zcela bezkontaktní provoz.
  • může být propojen s pohybovým čidlem i s elektronickým přístupovým systémem
  • lze použít na pravé i levé dveře
  • v provedení pro otevírání dovnitř / ven

Tip

Napájení


Obj. čísla
91378100E
91378100US

  • PoE injektor – s EU kabelem
  • PoE injektor – s US kabelem


  • Pro napájení interkomu přes ethernetový kabel při absenci PoE switche.

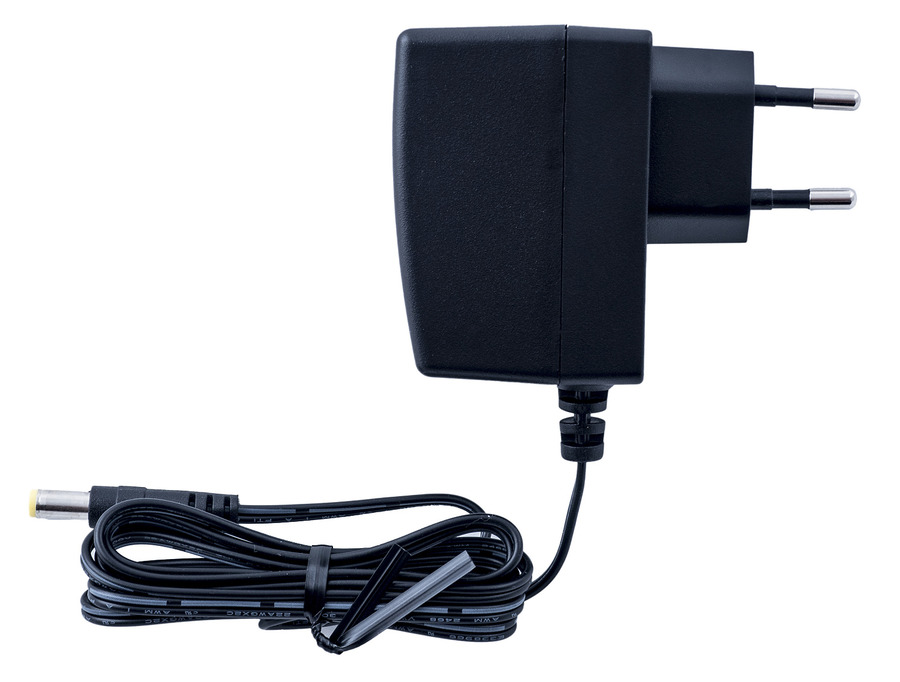

obj. č.  91341481E

  • Stabilizovaný 12 V / 2 A zdroj je nutno použít v případě, že není použito napájení pomocí PoE.


obj. č.  932928

  • 12 V transformátor
  • Pro síťové napětí 230 V.
  • Pro externí napájení zámku střídavým napětím 12 V.

Přídavné moduly


obj. č.  9137310E

  • Přídavný spínač
  • Umožňuje ovládat druhý spotřebič, možnost spínacího i rozpínacího kontaktu, pasivní spínání na neomezenou dobu, max. 48 V / 2 A


obj. č.  9137430E

  • Interní čtečka RFID karet pro montáž do základního modulu interkomu 2N® IP Vario. Umožňuje použití EM4100 a EM4102 karet. K dispozici jsou i další dva spínače, dva logické vstupy a Wiegand rozhraní. Je kompatibilní se všemi
    2N® IP Vario modely.


obj. č. 9154004

  • Voděodolné kovové tlačítko
  • (vhodné pro Interní čtečku RFID karet)


obj. č.  9159010

  • 2N® Bezpečnostní relé
  • Jednoduché přídavné zařízení pro zvýšení bezpečnosti. Zamezí neoprávněnému manipulování se zámkem. Instaluje se mezi interkom, ze kterého je i napájen, a zámek, který ovládá.


obj. č.  9159011

  • Oddělovač Wiegandu
  • 2N® Oddělovač Wiegandu je určen ke galvanickému oddělení dvou samostatně napájených zařízení navzájem propojených sběrnicí Wiegand.
    2N® Oddělovač Wiegandu chrání obě propojená zařízení před zhoršením komunikace nebo poškozením.


obj. č.  9137410E

  • Externí IP relé – 1 výstup
  • Samostatné IP zařízení, které může být ovládáno z IP interkomu díky HTTP příkazům. Umožňuje ovládat zařízení na libovolnou vzdálenost.


obj. č.  9137411E

  • Externí IP relé – 4 výstupy, PoE
  • Samostatné IP zařízení, které může být ovládáno z IP interkomu díky HTTP příkazům. Umožňuje ovládat zařízení na libovolnou vzdálenost.


obj. č.  9134165E

  • RFID karta, typ EM4100, 125 kHz


obj. č.  9134166E

  • RFID klíčenka, typ EM4100, 125 kHz


obj. č. 9159013

  • Odchodové tlačítko
  • (vhodné pro Interní čtečku RFID karet nebo Bezpečnostní relé)
  • Tlačítko pro připojení k logickému vstupu pro otevření dveří zevnitř budovy.


obj. č. 9159012

  • Magnetický kontakt dveří
  • (vhodné pro Interní čtečku RFID karet)
  • Sada pro instalaci na dveře, umožňuje zjištění stavu otevření dveří. Využívá se pro použití interkomu jako ochrany dveří, pro detekci nezavřených dveří nebo násilného otevření.


obj. č. 9159014EU/US/UK

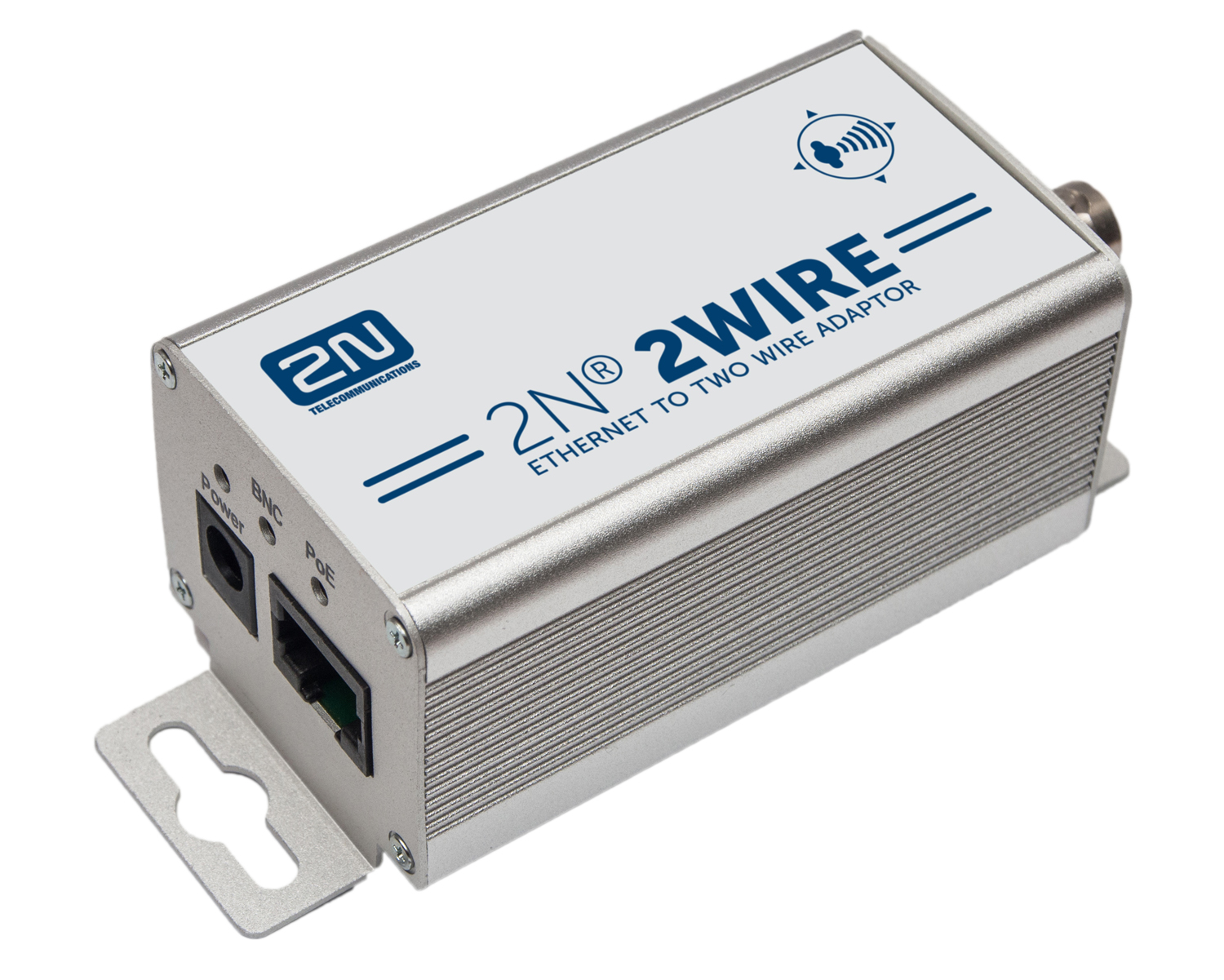

  • 2N® 2Wire
  • (sada 2 adaptérů a napájecí zdroj EU/US/UK)
  • Převodník 2N® 2Wire vám umožní použít stávající dvoudrátové kabelové rozvody od původního zvonku či domovního telefonu a připojit na něj jakékoliv IP zařízení. Nemusíte nic konfigurovat, stačí pouze mít na každé straně kabelu jednu jednotku 2N® 2Wire a připojit alespoň jednu z nich ke zdroji napájení. Jednotka 2N® 2Wire pak poskytuje PoE napájení nejen druhému převodníku, ale i všem připojeným koncovým IP zařízením.


obj. č. 9159030

  • Externí čtečka RFID karet, 125 kHz
  • Sekundární čtečka pro připojení k interní čtečce. Umožňuje ovládání vstupu kartou z obou stran dveří. Krytí IP67, vhodná i pro exteriér. Čte karty EM4100 a EM4102.


obj. č. 9159031

  • Externí 13.56 MHz čtečka RFID karet, Wiegand

  • Sekundární čtečka pro připojení k interní čtečce. Umožňuje ovládání vstupu kartou z obou stran dveří. Krytí IP68, vhodná i pro exteriér. Čte karty MIFARE.


obj. č.  9137420E

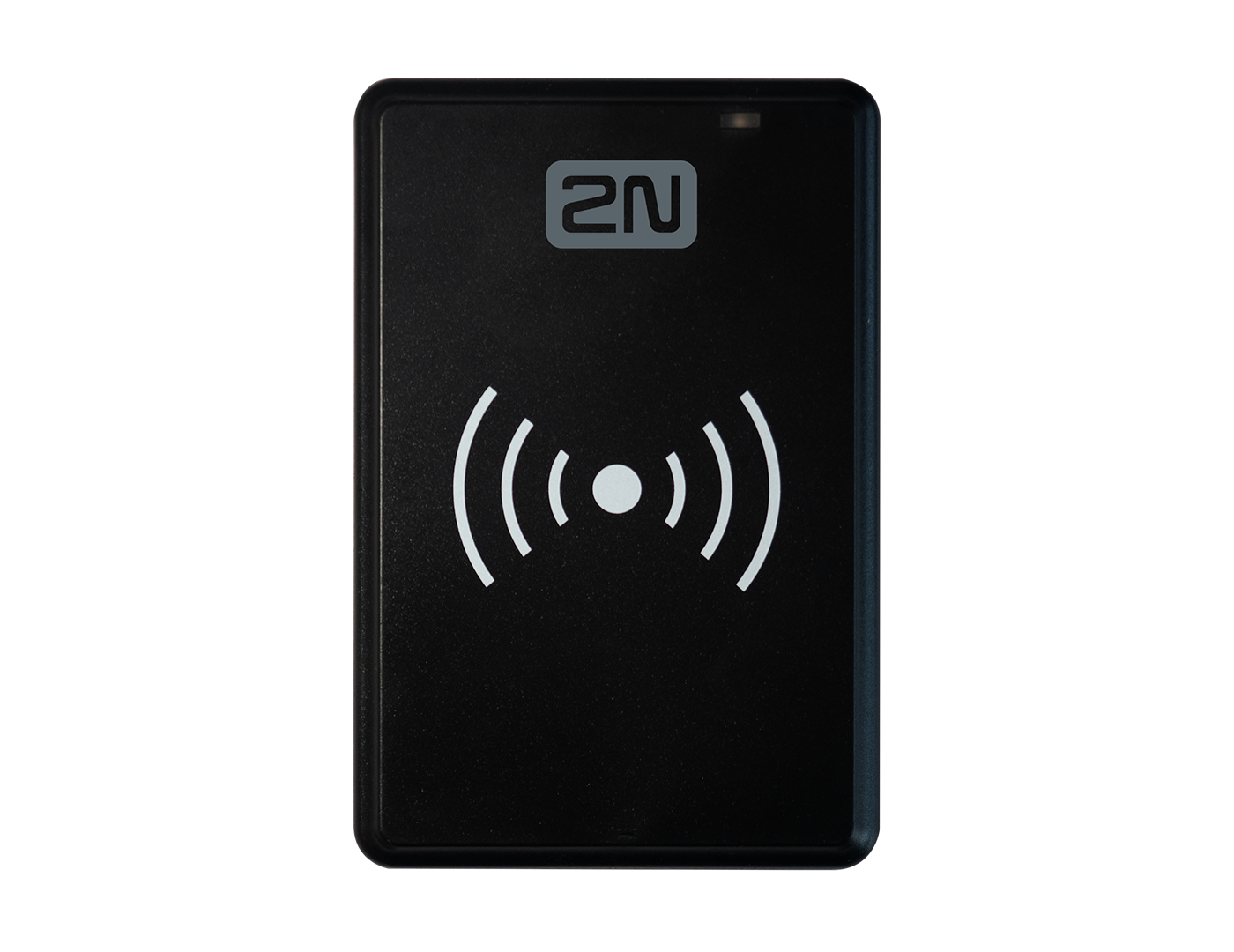

  • Externí čtečka RFID karet pro připojení k PC pomocí USB rozhraní. Vhodná pro správu systému a přidávání EM41xx karet pomocí PC aplikace 2N® Access Commander.


obj. č. 9137421E

  • USB čtečka 13.56 MHz, 125 kHz RFID karet a NFC/HCE zařízení

  • Externí čtečka RFID karet pro připojení k PC pomocí USB rozhraní. Vhodná pro správu systému a přidávání 13.56 MHz, 125 kHz karet a Android zařízení s podporou NFC/HCE pomocí webového rozhraní 2N IP interkomu nebo aplikace 2N® Access Commander. Čte stejné typy karet a zařízení jako čtečky karet v 2N IP interkomech.

    • 13.56 MHZ/ISO/IEC 14443A MIFARE Classic 1k & 4k, MIFARE DESFire EV1, Mini, Plus S&X, Ultralight, Ultralight C
    • 13.56 MHZ/ISO/IEC 14443B CEPAS, HID iCLASS (pouze CSN)
    • 13.56/JIS X 6319 Felica
    • 125 kHz EM4xxx
    • ISO/IEC 18092 chytrý telefon s podporou NFC/HCE, verze Android od 4.3 (2N® Mobile Key aplikace vyžadována)
    • EMarine


obj. č. 9159050

  • 2N®  Induction Loop

  • Indukční smyčka bezdrátově přenáší zvuk z 2N IP interkomu do naslouchátka sluchově postižené osoby a umožní ji lépe slyšet a vnímat zvuky.


obj. č. 9159052

  • Napájecí zdroj pro 2N® Induction Loop

  • Externí zdroj napájení pro indukční smyčku.

  • Vstup 230 V AC

  • Výstup 12 V DC


obj. č. 9160501

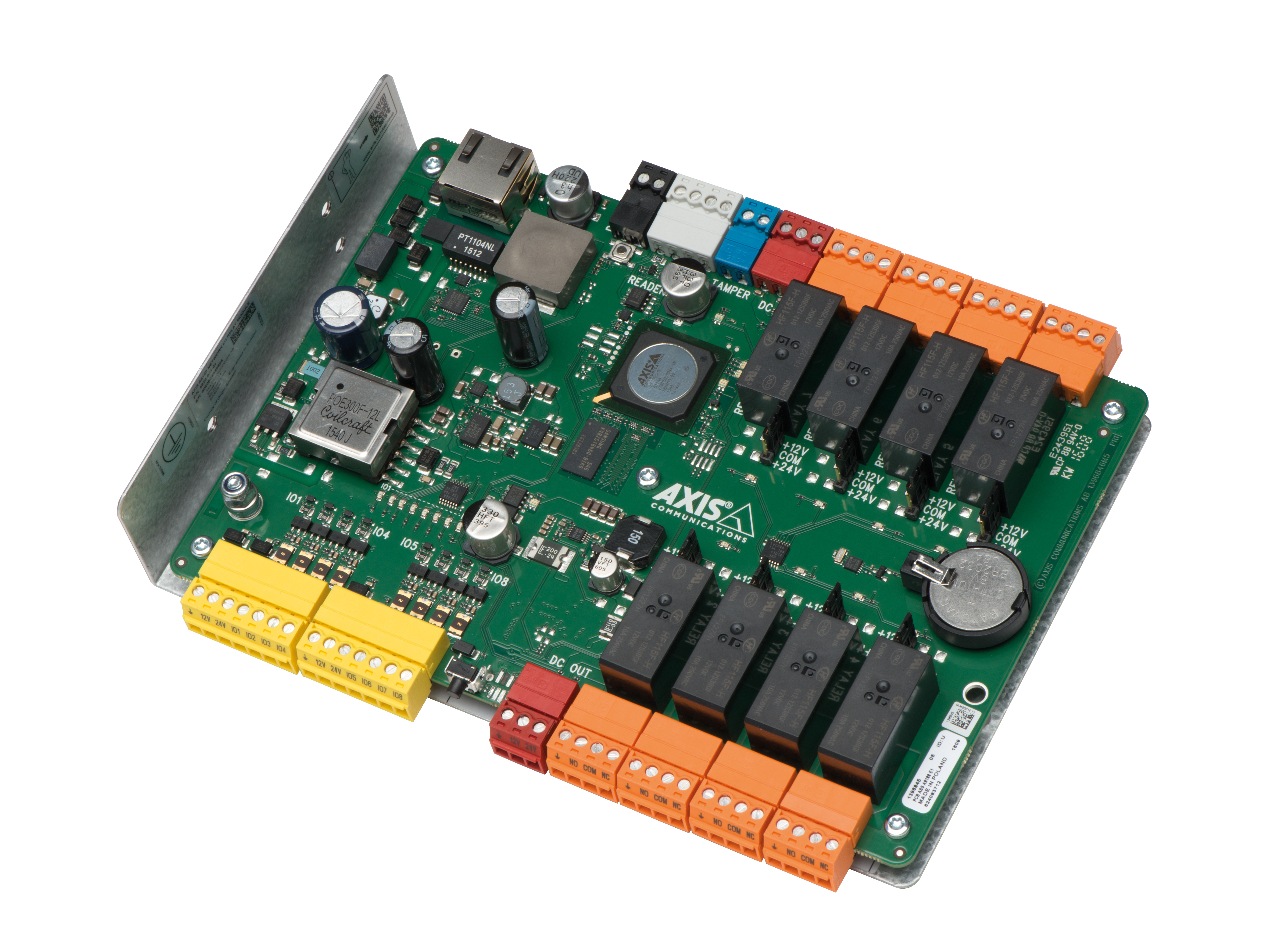

  • AXIS A9188 Network I/O relé modul
  • Relé modul pro řízení výtahu pro 8 pater

Licence


obj. č. 9137909

  • Gold
  • obsahuje licence pro Enhanced Video, Enhanced Integration a Lift Control


obj. č. 9137910

  • InformaCast
  • Jednotlivé funkce licencí jsou uvedeny v tabulce v Konfiguračním manuálu pro 2N IP interkomy v kapitole 3.2 Licencování funkcí.

Tip

  • Pro více příslušenství a konkrétní doporučení se prosím obraťte na lokálního distributora produktů 2N.
