2.3 Elektrická instalace

• Popis konektorů desky plošného spoje
• Zapojení svorkovnice X2
• Zapojení konektoru indukční smyčky
• Připojení do ethernetové sítě
• Připojení elektrického zámku
• Připojení externího napájení
• Zapojení konfiguračního konektoru
• Konektor displeje
• Připojení čtečky karet
• Zemnění mechaniky
• Dostupné spínače

2N^® IP Vario je určen pro připojení do počítačové sítě ethernet (10/100BASE-T) pomocí UTP kabelu. Pro připojení použijte alespoň UTP kabel CAT 5e.

Napájení 2N^® IP Vario je řešeno technologií PoE (Power over Ethernet). Není tedy zapotřebí další přídavné kabeláže. Pokud vaše ethernetová síť není vybavena technologií PoE, je možné využít PoE injektoru obj. č. 91758100E. Jako alternativní zdroj napájení je možné použít napájecího adaptéru obj. č. 91341481E. Konfigurace

2N^® IP Vario se provádí pomocí integrovaného administračního web serveru, který je možné ovládat z libovolného internetového prohlížeče např. Mozilla Firefox.

Popis konektorů desky plošného spoje

Na obrázku níže je znázorněno osazení desky plošného spoje (DPS) konektory. Na desce jsou vyznačeny konektory, ke kterým se připojují jednotlivé části a příslušenství 2N^® IP Vario. UTP kabel pro připojení do ethernetové sítě se připojuje ke svorkovnici X2 podle tabulky Zapojení svorkovnice. Svorkovnici je možné z DPS vyjmout. Zapojení jednotlivých konektorů je popsáno v následujících kapitolách.

Popis konektorů, deska verze 535v5

Popis konektorů, deska verze 535v8

Zapojení svorkovnice X2

Svorkovnice X2 se skládá z 10 svorek, jejichž funkce je barevně odlišena. Svorky 5–10 slouží k připojení 2N^® IP Vario do ethernetové sítě. Svorky 3–4 jsou určeny k připojení elektrického zámku a svorky 1–2 pro připojení externího napájení 12 V / 2 A DC, pokud není napájení zajištěno technologií Power over Ethernet (PoE).

1. Svorkovnice je součástí příslušenství. Pokud provádíte úpravu instalace, zajistěte odpojení napájení. Pak tahem vyjměte svorkovnici z desky plošného spoje.
2. Vložte jednotlivé vodiče pod svorky.
3. Svorky dotáhněte pomocí plochého šroubováku.
4. Zasuňte svorkovnici zpět do desky plošného spoje.

Zapojení výstupu pro indukční smyčku X

Pro zapojení výstupu pro indukční smyčku je potřeba typ konektoru JST SHR-02V-S.

Připojení do ethernetové sítě

Zapojení a význam jednotlivých vodičů jsou uvedeny v tabulce. Vodiče 4 (modrá) a 5 (bílo-modrá) UTP kabelu spojte a připevněte pod svorku 6 na 2N^® IP Vario. Stejně tak vodiče 7 a 8 spojte a vložte pod svorku 5 2N^® IP Vario.

Zapojení svorkovnice

Připojení elektrického zámku

Elektrický zámek se připojuje ke svorkám 3 a 4 svorkovnice X2.

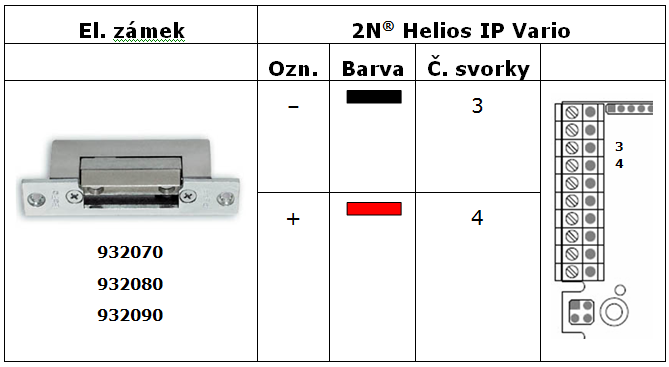

Zapojení svorkovnice pro el. zámek

Svorky 3 a 4 jsou připojeny na desce 2N^® IP Vario k relé. Svorky relé se mohou chovat jako spínací nebo rozpínací. Konfigurace se provádí pomocí konfiguračního konektoru X1, který je popsán v kap. Zapojení konfiguračního konektoru. Na konfiguračním konektoru lze také nastavit, zda má být el. zámek napájen z externího či interního napájení.

Připojení externího napájení

Pro případ, že ethernetová síť není vybavena technologií PoE, je možné využít dvou alternativních způsobů napájení 2N^® IP Vario.

1. Využití PoE injektoru, obj. č. 91378100, poté je 2N^® IP Vario napájen pomocí ethernetového kabelu, jak je naznačeno v tabulce Zapojení svorkovnice pro napájecí adaptér níže.
2. Využít napájecího adaptéru, obj. č. 91341481E.

Externí napájení z napájecího adaptéru je možné připojit na svorky 1 a 2.

Zapojení svorkovnice pro napájecí adaptér

Zapojení konfiguračního konektoru

Konfigurační konektor se nachází v horní části desky plošného spoje. Pomocí konfiguračních propojek je možné nastavit, zda relé ovládání zámku má mít spínací či rozpínací funkci a zda má být elektrický zámek napájen interně či externě.

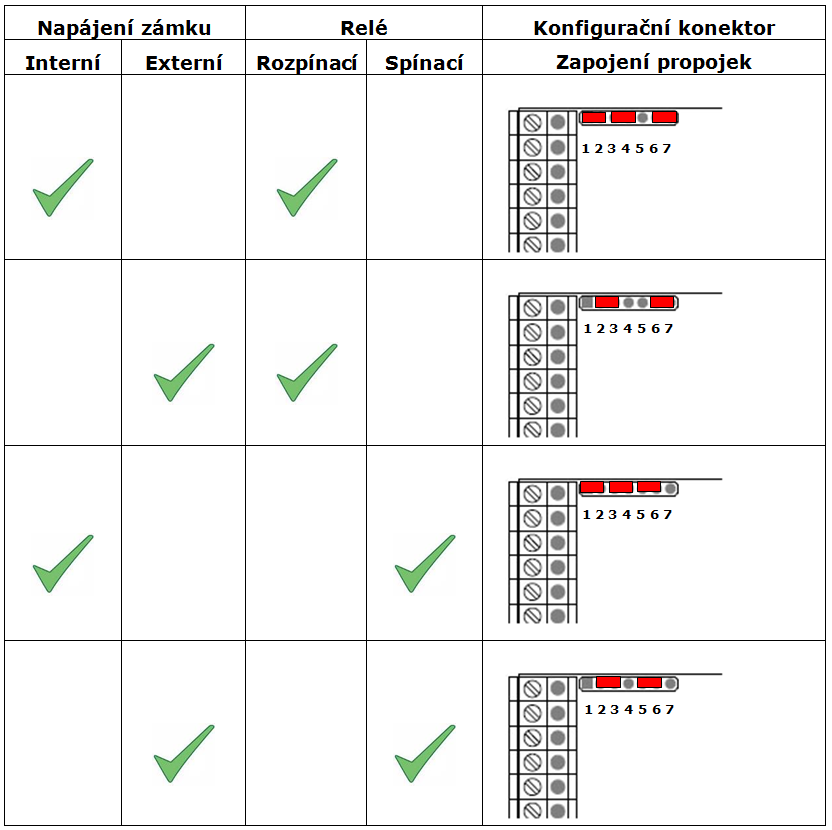

Zapojení propojek konfiguračního konektoru

Konektor displeje

Konektor displeje obsahuje piny pro zapnutí a vypnutí podsvícení jmenovek a dále piny, jejichž propojením je 2N^® IP Vario uveden do výchozího nastavení. Ostatní piny jsou určeny pro připojení displeje.

Postup uvedení do výchozího stavu (verze 535v5 a dřívější)

1. Vypněte 2N^® IP Vario.
2. Nasaďte propojku do pozice pro uvedení do výchozího nastavení (u modelu 535v1 a 535v2 s displejem přepněte spínač na displeji do pozice F_RES).
3. Zapněte 2N^® IP Vario a vyčkejte na zvukovou signalizaci potvrzující start.
4. Vypněte 2N^® IP Vario.
5. Odstraňte propojku z pozice pro uvedení do výchozího nastavení (u modelu 535v1 a 535v2 s displejem přepněte spínač na displeji do pozice NORMAL).
6. Zapněte 2N^® IP Vario.

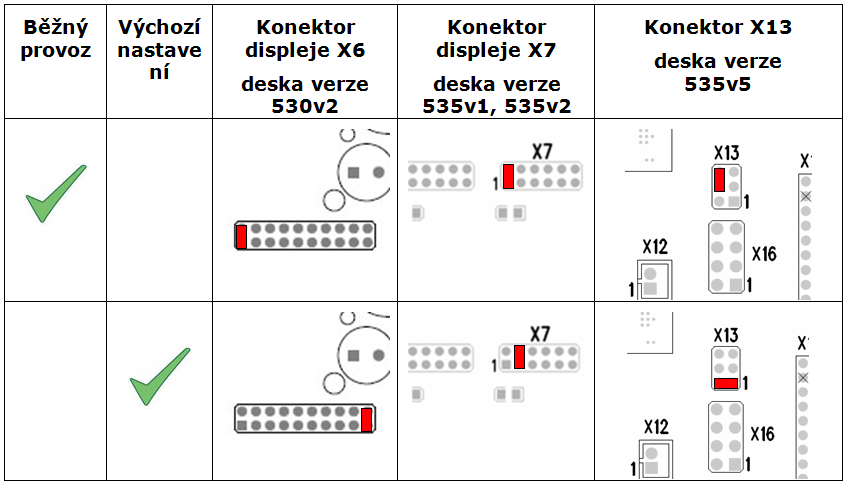

Zapojení propojky na konektoru displeje

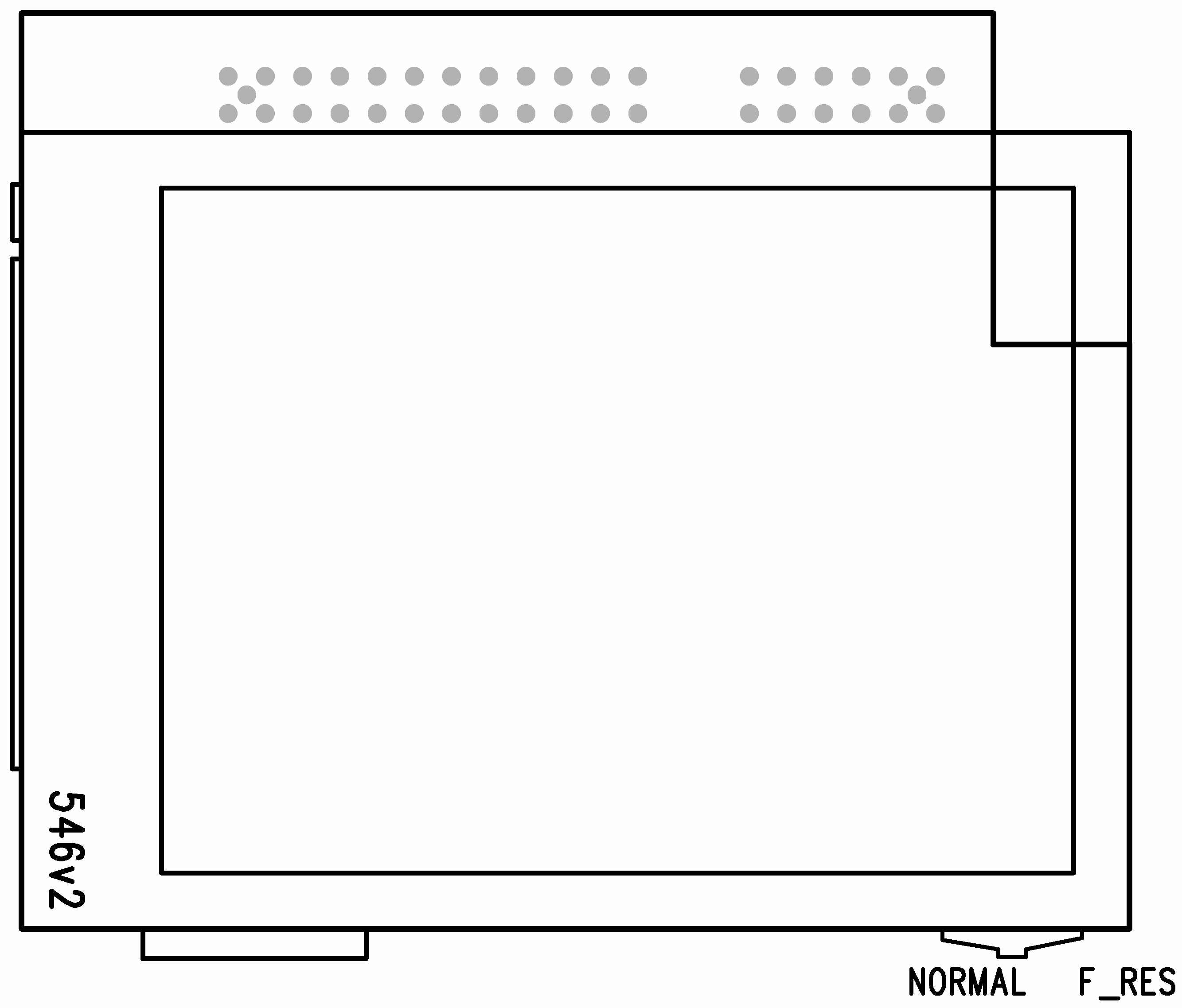

Uvedení do výchozího nastavení – model s displejem (platí pouze pro desky verzí 535v1, 535v2)

2N^® IP Vario s displejem se do výchozího nastavení uvede po přepnutí spínače v pravém dolním rohu displeje do pozice F_RES. Týká se pouze modelu s verzí desky 535v1 a 535v2. U modelu s verzí desky 535v5 použijte vždy propojku na konektoru X13.

Tlačítko Reset

Tlačítko reset umístěné mezi konektory na základní jednotce slouží k nastavení originálního továrního nastavení, restartu zařízení, zjištění IP adresy zařízení a její přepnutí do statického nebo dynamického režimu.

Zjištění aktuální IP adresy

Pro zjištění aktuální IP adresy postupujte podle následujících bodů:

• Stiskněte tlačítko RESET a držte jej stisknuté.
• Vyčkejte, než se současně rozsvítí červená a zelená LED na zařízení a zazní zvuková signalizace  (cca 15–35 s).
• Uvolněte tlačítko RESET.
• Zařízení hlasově automaticky oznámí aktuální IP adresu.

Nastavení statické IP adresy zařízení

Pro nastavení konfigurace sítě zařízení do režimu se statickou IP adresou (DHCP OFF) postupujte podle následujících bodů:

• Stiskněte tlačítko RESET a držte jej stisknuté.
• Vyčkejte, než se současně rozsvítí červená a zelená LED na zařízení a zazní zvuková signalizace  (cca 15–35 s).
• Vyčkejte, než červená LED zhasne a zazní zvuková signalizace  (cca dalších 3 s).
• Uvolněte tlačítko RESET.

Po restartu bude mít zařízení nastaveny tyto síťové parametry:

• IP adresa: 192.168.1.100
• Maska sítě: 255.255.255.0
• Výchozí brána: 192.168.1.1

Nastavení dynamické IP adresy zařízení

Pro nastavení konfigurace sítě zařízení s dynamickou IP adresou (DCHP ON) postupujte podle následujících bodů:

• Stiskněte tlačítko RESET a držte jej stisknuté.
• Vyčkejte, než se současně rozsvítí červená a zelená LED na zařízení a zazní zvuková signalizace  (cca 15–35 s).
• Vyčkejte, než červená LED zhasne a zazní zvuková signalizace  (cca dalších 3 s).
• Vyčkejte, než zelená LED zhasne a opět se rozsvítí červená LED a zazní zvuková signalizace  (cca dalších 3 s).
• Uvolněte tlačítko RESET.

Obnovení originálního nastavení

Pro obnovení originálního továrního nastavení zařízení postupujte podle následujícího postupu:

• Stiskněte tlačítko RESET a držte jej stisknuté.
• Vyčkejte, než se současně rozsvítí červená a zelená LED a zazní zvuková signalizace  (cca 15–35 s).
• Vyčkejte, než červená LED zhasne a zazní zvuková signalizace  (cca další 3 s).
• Vyčkejte, než zelená LED zhasne a opět se rozsvítí červená LED a zazní zvuková signalizace  (cca další 3 s).
• Vyčkejte, než červená LED zhasne a zazní zvuková signalizace  (cca další 3 s).
• Uvolněte tlačítko RESET.

Restart zařízení

Krátký stisk tlačítka RESET (< 1 s) vyvolá pouze restart zařízení – k žádné změně konfigurace nedochází.

Připojení čtečky karet

2N^® IP Vario (obj. č. 91371…U) je možné vybavit interní multifunkčním modulem se čtečkou RFID karet (obj. č. 9137430E). Tento modul umožňuje rozšířit funkce

2N^® IP Vario o čtečku RFID karet typu EM41XX, další dvě relé pro spínání externí zátěže, dva logické vstupy a rozhraní Wiegand. Rozhraní RS-485 není v současné verzi software 2N^® IP Vario podporováno.

Postup připojení čtečky karet

1. Vypněte napájení 2N^® IP Vario.
2. Pomocí šestihranného klíče odmontujte a sejměte kovový kryt.
3. Pomocí křížového šroubováku odmontujte a sejměte plastový kryt.
4. Modul čtečky připojte do spodního konektoru základní desky 2N^® IP Vario a ujistěte se, že mikrofonní kabel leží pod tímto modulem.
5. Pomocí přiložených šroubků upevněte modul čtečky k plastové základně interkomu.
6. Pokud budete používat některá rozhraní na modulu čtečky, připojte potřebné vodiče.
7. Připevněte zpět plastový kryt pomocí šroubků s křížovou hlavou.
8. Přiklopte a přišroubujte zpět kovový kryt.

Zemnění mechaniky

Ke zvýšení odolnosti proti statické elektřině doporučujeme vrátník uzemnit. K uzemnění mechaniky je potřeba kabel o průřezu alespoň 4 mm2 a krimpovací očko.

Na označeném místě lehce zatlačte na matku a posuňte ji níže. Např. našroubujte dostatečně dlouhý šroub M3 a na něj zatlačte a vytvořte mezeru pro krimpovací očko.

Na označeném místě zasuňte nakrimpovaný kabel.

Nakonec vrátník sešroubujte a uzemněte kabel.
