5.5.3 Kamera

e

Toto menu je dostupné pouze u 2N LTE interkomů , které jsou vybaveny interní kamerou nebo umožňují připojit externí kameru. Signál z kamery lze streamovat přímo do hovoru na video telefon, odesílat pomocí e-mailů, streamovat pomocí ONVIF/RTSP protokolu na jiné zařízení (např. video surveilance) nebo jednoduše stahovat z interkomu jako JPEG snímky pomocí HTTP protokolu.

Jako zdroj video signálu může být použita:

• běžná externí IP kamera podporující RTSP stream s kodeky MJPEG (max. rozlišení 640 x 480) nebo H.264 (max. rozlišení 640 x 480 Base Line Profile). Maximální doporučená snímková frekvence je v obou případech 15 snímků za sekundu. Při vyšších snímkových frekvencích může docházet k nežádoucím efektům (snížení plynulosti přehrávání).

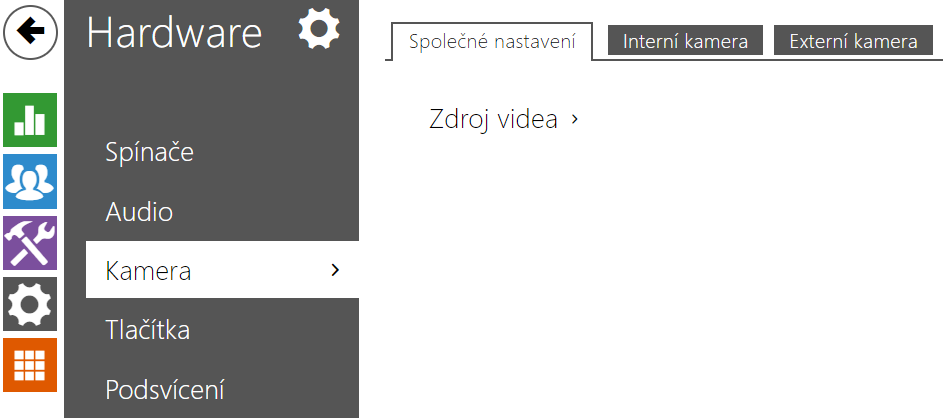

V menu Kamera se nastavují parametry kamery, jako je jas, sytost barev, příp. přihlašovací údaje pro externí IP kameru. Parametry související s video hovory a streamováním videa se nacházejí v menu Služby / Telefon, Služby / Streamování a Služby / E-Mail.

Seznam parametrů

Záložka Základní nastavení

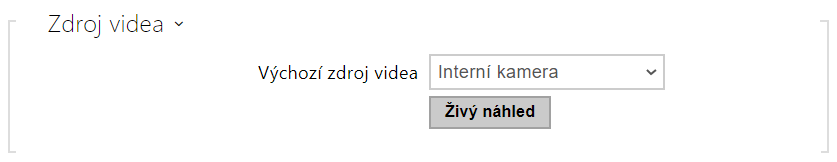

• Výchozí zdroj videa – nastavuje výchozí zdroj obrazu. Lze volit mezi interní kamerou (nebo analogovou kamerou připojenou k interkomu) nebo externí kamerou. Změna výchozího zdroje video signálu se uplatní u RTSP streamu a při použití HTTP API. V aplikaci 2N IP Eye je nutné externí kameru vybrat ručně. V případě, že externí kamera není správně připojena nebo nastavena, zobrazují se znaky N/A na modrém pozadí.
• Živý náhled – zobrazí okno s živým náhledem z kamery 2N IP interkomu.

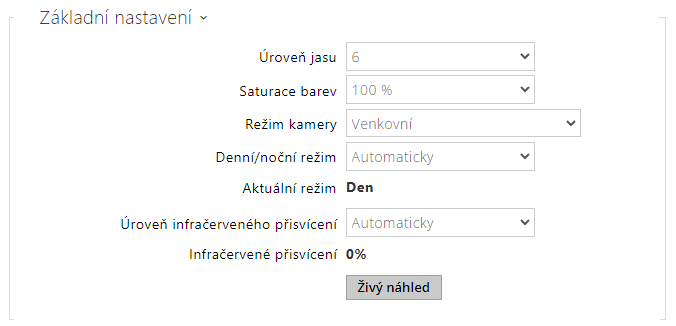

Záložka Interní kamera

• Úroveň jasu – nastavuje jas obrazu kamery. Toto nastavení umožňuje celkově zesvětlit nebo ztmavit obraz.
• Saturace barev – nastavuje sytost barev obrazu kamery.
• Režim kamery – nastavte vhodnou kombinaci expozičního režimu a frekvence napájení, pokud je v obrazu kamery viditelné blikání. V případě vnitřní instalace lze volit mezi různými způsoby potlačení blikání obrazu způsobeného zdroji umělého světla. V případě venkovní instalace lze nastavit režim potlačení přímého slunečního světla.
• Denní/noční režim – nastavte na Stále den pro použití filtru potlačujícího IR záření a vypnutí IR osvětlení. Nastavením na Stále noc provedete opak a obraz přepnete do černobílého režimu. Automatický režim přepíná mezi těmito dvěma nastaveními na základě úrovně okolního světla.
• Aktuální režim – zobrazuje aktuálně zvolený režim kamery (den/noc). V denním režimu kamera používá filtr pro potlačení infračerveného záření a infra přisvícení je vypnuto. V nočním režimu. V nočním režimu je filtr pro potlačení infračerveného záření odstraněn a infra přisvícení je zapnuto.
• Úroveň infračerveného přisvícení – nastavuje úroveň jasu IR LED. IR přísvit je používán pouze v režimu Noc, který je ve výchozím nastavení automaticky aktivován při nízké úrovni okolního světla.
• IR přísvit – zobrazuje aktuální úroveň infračerveného přisvícení v % z maxima. Úroveň může být automaticky snížena pod nastavenou hodnotu, tak aby nedošlo k překročení maximální možného odběru z napájecího zdroje (obvykle např. v případě připojení většího počtu rozšiřujících modulů a napájení pomocí PoE).
• Živý náhled – zobrazí okno s živým náhledem z kamery 2N IP interkomu.

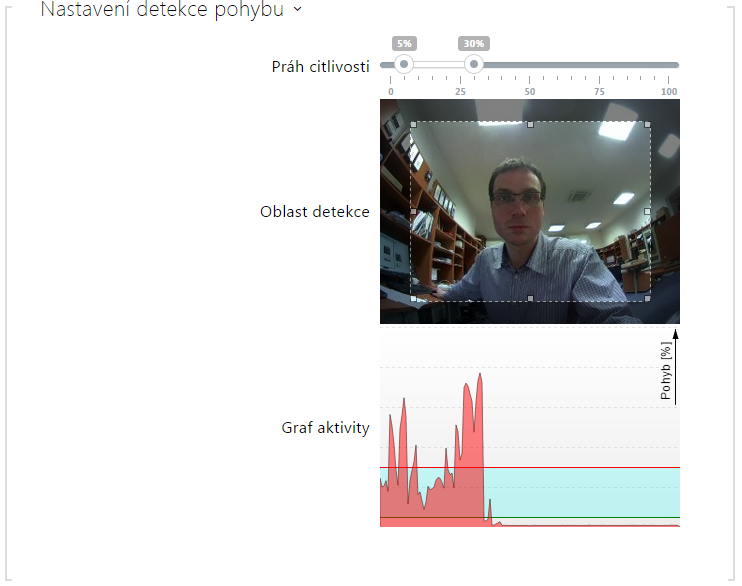

• Detekce pohybu zapnuta – umožňuje zapnout automatickou detekci pohybu z obrazu interní kamery. Pohyb je detekován pomoci sledování změny jasové složky ve vybrané části obrazu v čase. Při pohybu objektů v záběru kamery dochází ke změně určitě části obrazu – aktivitě, kterou lze vyjádřit v procentech. Pokud aktivita překročí nastavený horní práh citlivosti je indikován pohyb. Pohyb je indikován tak dlouho, dokud aktivita neklesne pod nastavený dolní práh citlivosti. Prahy citlivosti lze nastavit podle požadavků, konkrétní instalace a stejně tak lze nastavit oblast detekce (výřez, ve kterém je sledovaná aktivita).

• Práh citlivosti – umožňuje nastavit dolní a horní práh citlivosti a hysterezi algoritmu detekce pohybu.
• Oblast detekce – umožňuje nastavit obdélníkový výřez obrazu, ve kterém se provádí detekce pohybu.
• Graf aktivity – zobrazuje historii detekované aktivity (změny jasové složky obrazu) společně s nastaveným dolním a horním prahem citlivosti.

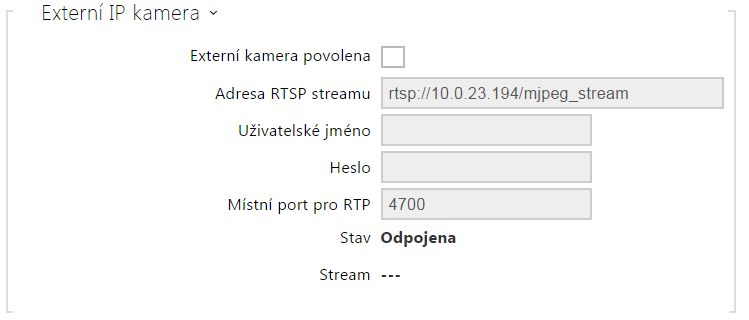

Záložka Externí kamera

• Externí kamera povolena – povoluje stahování RTSP streamu z externí IP kamery. Pro správnou funkci je nutné vyplnit platnou adresu RTSP streamu, příp. uživatelské jméno a heslo.

• Adresa RTSP streamu –  adresa RTSP streamu IP kamery ve formátu rtsp://ip_adresa_kamera/parametr1=hodnota&parametr2=hodnota, viz tabulka parametrů níže. Parametry jsou specifické pro daný model připojené IP kamery. Pokud jako externí kameru používáte jiný 2N IP/LTE interkom, použijte adresu ve tvaru http://ip_adresa/mjpeg_stream nebo http://ip_adresa/h264_stream.


  parametr	popis	příklad / hodnoty
  vcodec	video kodek	vcodec=h264 pro kodek H.264 vcodec=mjpeg pro  kodek MJPEG
  vres	rozlišení videa	vres=1920x1080 pro FullHD
  fps	snímková frekvence	fps=15 (1 až 30 fps, maximální možná hodnota pro video kodek MJPEG je 15 fps)
  vbr	přenosová rychlost	vbr=768 pro 768 kbps
  audio	audio	audio=1 (povoleno) audio=0 (zakázáno)
  zipstream	zipstream	zipstream=off (zakázáno) zipstream=low zipstream=medium zipstream=high zipstream=higher

• Uživatelské jméno – jméno uživatele pro autentizaci připojení k externí IP kameře. Parametr je povinný pouze tehdy, pokud externí IP kamera vyžaduje autentizaci.
• Heslo – heslo pro autentizaci připojení k externí IP kameře. Parametr je povinný pouze tehdy, pokud externí IP kamera vyžaduje autentizaci.
• Lokální port pro RTP – nastavuje místní UDP port příjem RTP streamu.

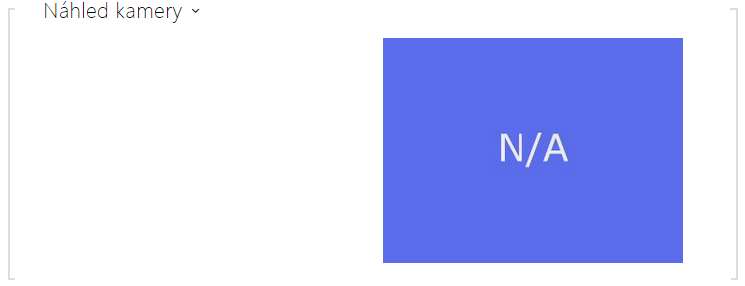

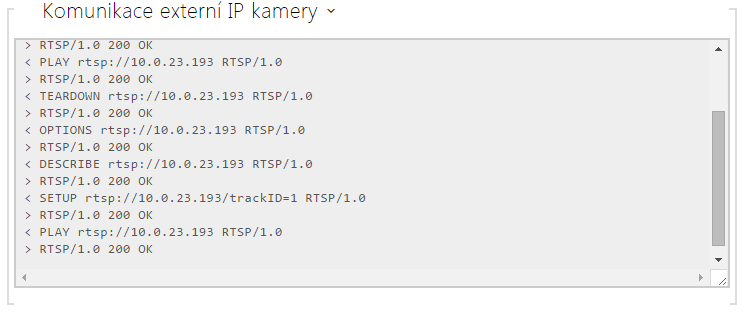

V okně náhled kamery se zobrazuje aktuální obraz přijímaný z externí kamery. V případě, že externí kamera není správně připojena nebo nastavena, zobrazují se znaky N/A na modrém pozadí. V okně Komunikace externí IP kamery se zobrazuje průběh RTSP komunikace s nastavenou externí IP kamerou včetně případných chyb a poruchových stavů.
