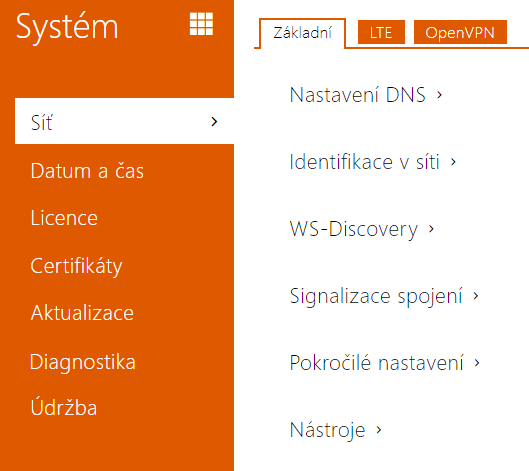

5.6.1 Síť


2N LTE interkom se připojuje přes SIM kartu do mobilní datové sítě LTE. Nastavení přístupových údajů (APN, přístupového jména a hesla) proběhne automaticky. Pokud potřebujete nastavení přístupových údajů do mobilní datové sítě změnit, je to možné pomocí SMS (viz instalační manuál) nebo v záložce LTE webového konfiguračního rozhraní (popsáno níže).


V záložce Trace můžete spustit zachytávání příchozích a odchozích paketů na síťovém rozhraní interkomu. Soubor se zachycenými pakety lze stáhnout a dále zpracovat např. pomocí aplikace Wireshark (www.wireshark.org).

Seznam parametrů

Záložka Základní

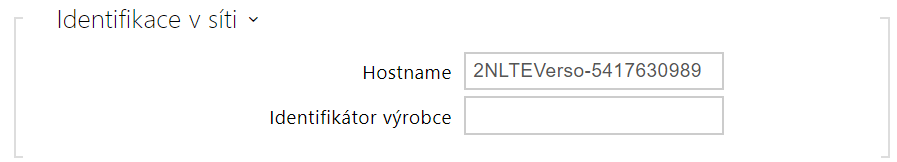

  • Hostname – nastavení identifikace 2N LTE interkomu v síti.
  • Identifikátor výrobce – nastavuje identifikátor výrobce jako znakový řetězec pro DHCP Option 60.

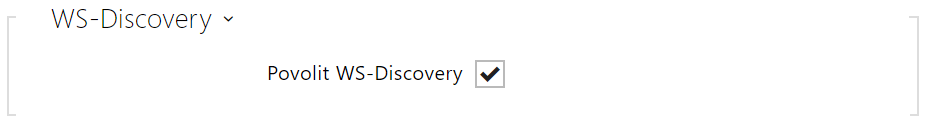

  • Povolit WS-Discovery – povoluje funkci WS-Discovery, která umožňuje ostatním zařízením (ONVIF klientům) vyhledat kompatibilní zařízení v lokální síti. Pokud chcete zařízení používat jako ONVIF kompatibilní, funkce musí být povolena.

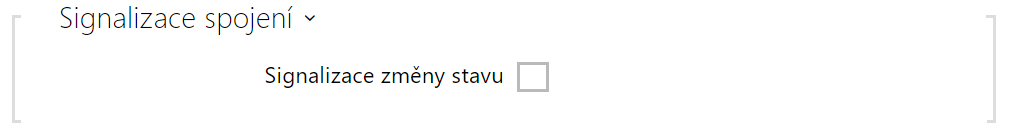

  • Signalizace změny stavu – povoluje signalizaci následných změn stavu připojení k síti. Není-li tato signalizace povolena, je akusticky signalizována jen první změna do připojeného stavu. Odškrtněte v případě, že by akustická signalizace změn byla na obtíž.

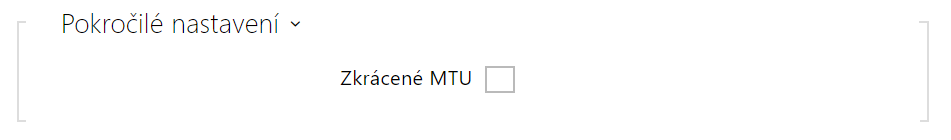

  • Zkrácené MTU – zapíná podporu zkráceného MTU (Maximum Transmission Unit) pro správnou funkci zařízení v sítích, které podporují jen kratší MTU.


Záložka LTE

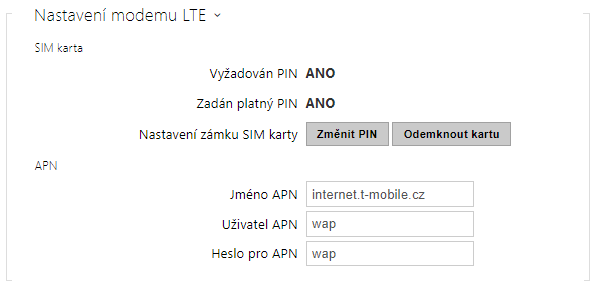

  • SIM karta
    • Vyžadován PIN – informuje, zda je vyžadováno zabezpečení SIM karty PIN kódem.
    • Zadán platný PIN – informuje o stavu zadaného PIN kódu. Po zablokování SIM karty je webové rozhraní zařízení dostupné pouze pomocí 2N® LTE Verso debug modulu a hodnota tohoto parametru uvádí hodnotu NE. Pro obnovení běžného přístupu do zařízení je nutné zablokovanou SIM kartu odblokovat.
    • Nastavení zámku SIM karty – umožňuje změnit PIN kód a nastavit vyžadování PIN kódu používané SIM karty.
      • Změnit PIN – zadáním původního a nového znění PIN kódu dojde ke změně PIN kódu. PIN kód může obsahovat 4–8 číslic.
      • Odemknout kartu / Zamknout kartu – zadáním platného PIN kódu se aktivuje/deaktivuje zabezpečení SIM karty PIN kódem.

Upozornění

  • Zadáním 3x po sobě jdoucího neplatného kódu dojde k zablokování SIM karty. K odblokování je nutné SIM kartu ze zařízení vyjmout a vložit do mobilního telefonu, který umožní zadání kódu PUK. Po odblokování SIM karty je možné ji opět do zařízení vložit a připojit se do sítě operátora.
  • APN
    • Jméno APN – jméno přístupového bodu mobilního operátora.
    • Uživatel APN – uživatelské jméno, pokud přístupový bod vyžaduje ověření.
    • Heslo pro APN – heslo, pokud přístupový bod vyžaduje ověření.

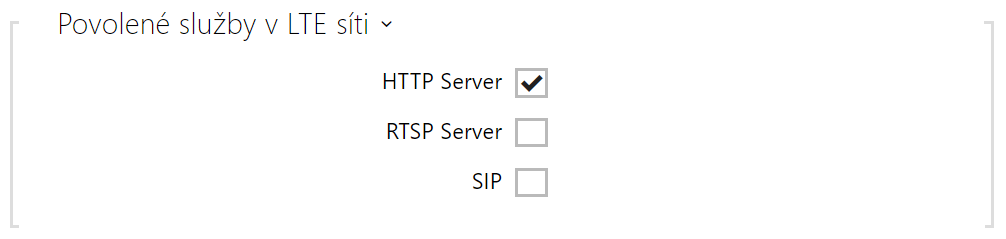

  • HTTP Server – zapíná dostupnost web serveru na veřejném internetu.
  • RTSP Server – zapíná dostupnost RTSP na veřejném internetu.
  • SIP – zapíná dostupnost SIP TCP na veřejném internetu.

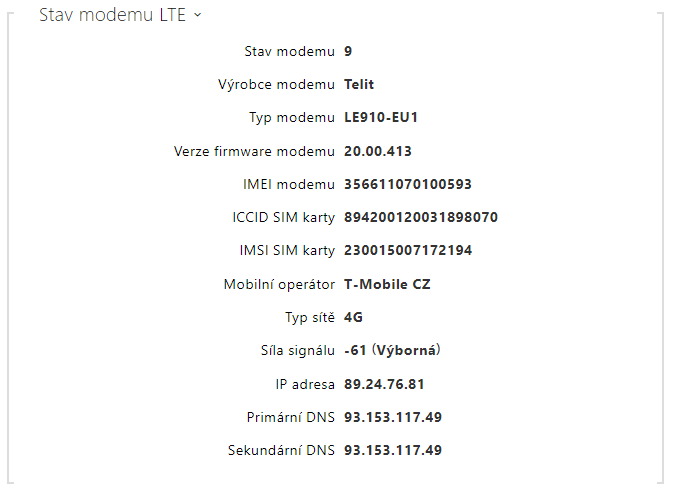

  • Stav modemu – hodnota 9 – připojeno k datové síti.
  • Výrobce modemu – výrobce modemu pro připojení k mobilní datové síti.
  • Typ modemu – typ modemu pro připojení k mobilní datové síti.
  • Verze firmware modemu – verze firmware modemu pro připojení k mobilní datové síti.
  • IMEI modemu – unikátní identifikační číslo modemu pro připojení k mobilní datové síti.
  • ICCID SIM karty – unikátní číslo ICCID vložené SIM karty.
  • IMSI SIM karty – unikátní číslo IMSI vložené SIM karty.
  • Mobilní operátor – jméno mobilní sítě, do které je zařízení přihlášeno.
  • Typ sítě – technologie mobilní sítě (hodnota 4 – LTE/4G).
  • Síla signálu – síla signálu v dBm.
    • Výborná >= −80
    • Dobrá >= −90
    • Značná >= −100
    • Slabá < −100
  • IP adresa – IP adresa přiřazená mobilní sítí operátora (obvykle neveřejná a nedostupná z veřejné sítě internet).
  • Primární DNS – adresa primárního DNS serveru pro překlad doménových jmen na IP adresy.
  • Sekundární DNS – adresa sekundárního DNS serveru, který je použit v případě, kdy primární DNS server není dostupný.



Záložka OpenVPN

Pomocí OpenVPN lze připojit zařízení do jiné sítě.


  • Povoleno – zapíná virtuální privátní síť (VPN).

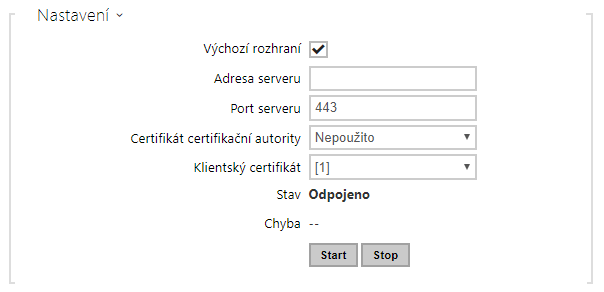

  • Výchozí nastavení – je-li povoleno, směřuje veškerý odchozí síťový provoz mimo masku lokální sítě na rozhraní VPN.
  • Adresa serveru – adresa OpenVPN serveru.
  • Port serveru – port serveru OpenVPN.
  • Certifikát certifikační autority – specifikuje sadu certifikátů certifikačních autorit pro ověření platnosti veřejného certifikátu serveru OpenVPN. Lze zvolit jednu ze tří sad certifikátů, viz sekce Certifikáty. Pokud není certifikát certifikační autority uveden, veřejný certifikát serveru OpenVPN se neověřuje.
  • Klientský certifikát – specifikuje sadu klientských certifikátů pro ověření identity klienta serverem OpenVPN. Lze zvolit jednu ze tří sad certifikátů, viz sekce Certifikáty. Pokud není klientský certifikát uveden, identita klienta OpenVPN se neověřuje.
  • Stav – zobrazuje stav připojení OpenVPN. Připojeno/Odpojeno.
  • Chyba – zobrazuje, pokud je, typ chyby připojení OpenVPN.
  • Start – připojí zařízení k OpenVPN.
  • Stop – odpojí zařízení k OpenVPN.

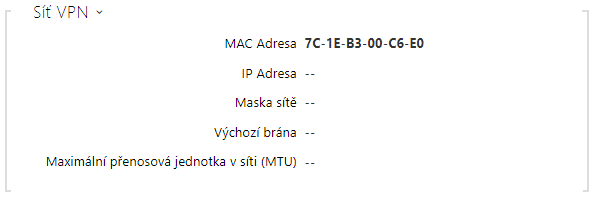

  • Síť VPN – zobrazuje základní informace o VPN.
  •  Podrobné informace o nastavení OpenVPN serveru a klienta jsou k dispozici v sekci FAQ.
