2.3 Elektrická instalace

V této kapitole je popsáno připojení 2N IP Video Kit do lokální počítačové sítě, připojení napájecího napětí a zapojení ostatních elektrických rozhraní.

Upozornění

  • Zařízení musí být součástí elektrické instalace budovy.

Popis konektorů na zařízení

Na obrázcích níže je znázorněno rozložení konektorů a svorek na zařízení a desce plošného spoje 2N  IP Video Kit.

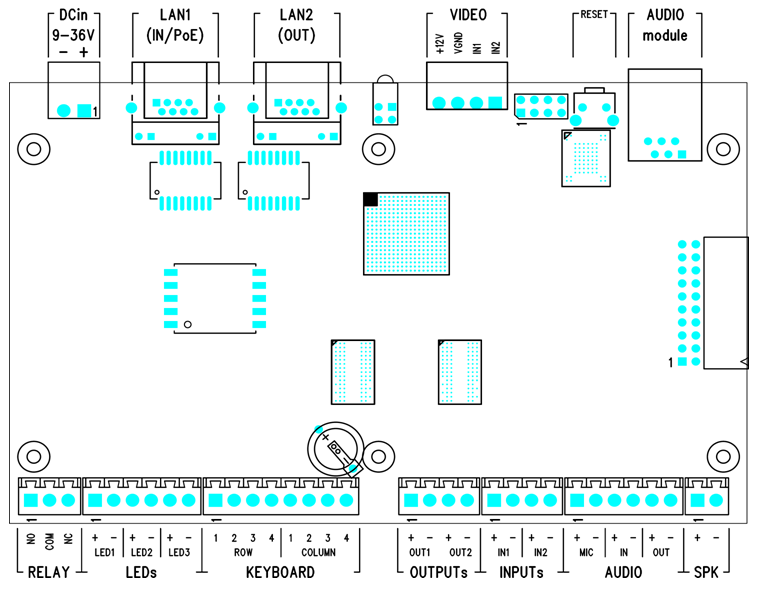

Popis konektorů na DPS

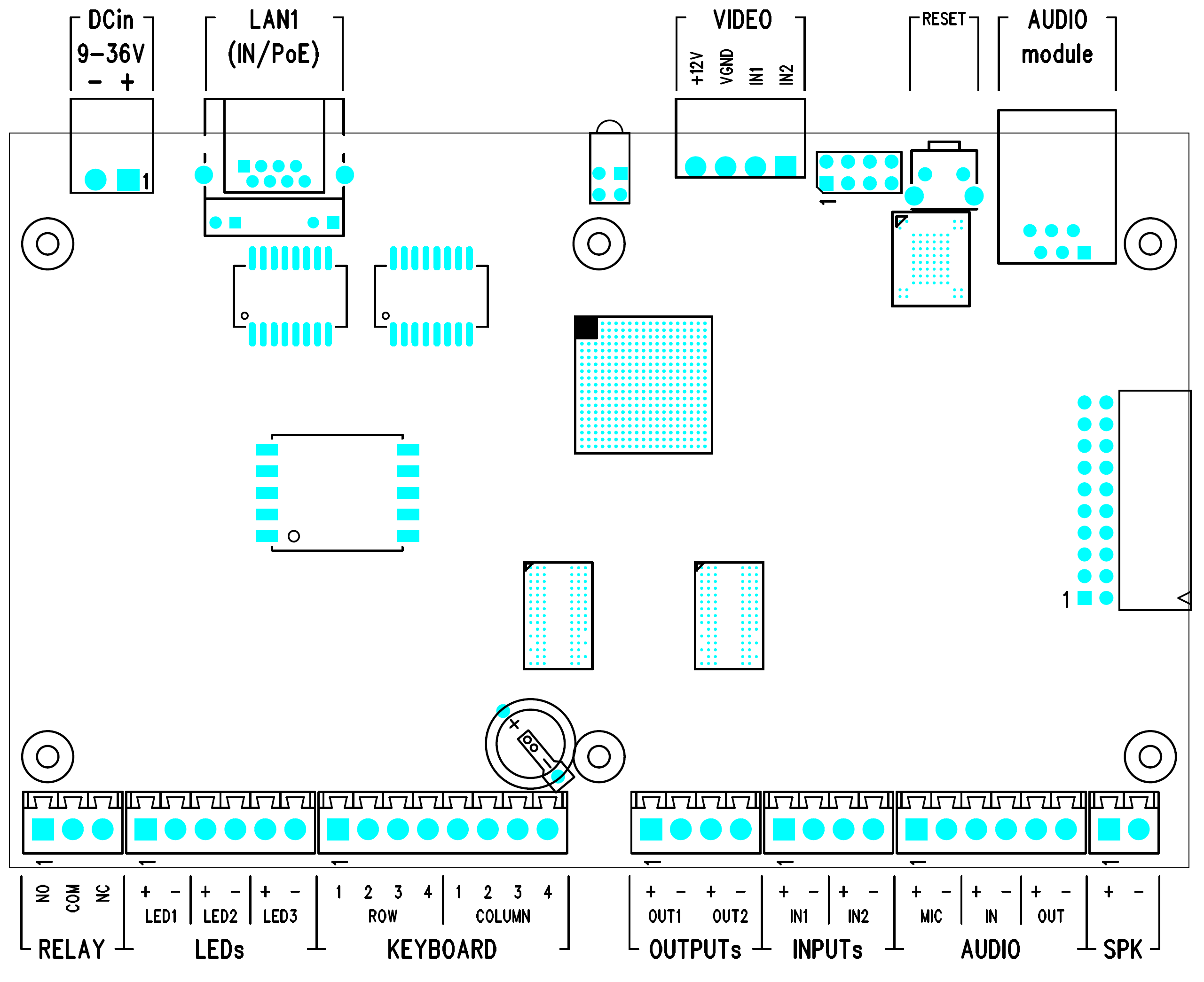

Popis konektorů na DPS 568v2


Vysvětlivky k obrázkům

Skupina

Svorky

Popis funkce

DC in


Vstup napájení 9–36 V / 2 A DC, typicky 12 V DC

LAN1


Připojení k lokální počítačové síti (LAN). Toto rozhraní je vybaveno funkcí PoE.

D1


Integrovaná červená a zelená signalizační LED

VIDEO

+12V, VGND, IN1, IN2

Připojení až dvou analogových kamer vybavených výstupem kompozitního signálu PAL nebo NTSC.

RESET


Multifunkční tlačítko RESET

AUDIO MODULE


Rozhraní pro připojení audio modulu s mikrofonem, reproduktorem, tlačítky a signalizačními LED.

RELAY

NO, COM, NC

Programovatelný reléový spínač s vyvedeným spínacím a rozpínacím kontaktem. Slouží pouze k připojení nekritických zařízení (např. světla).

LEDs

LED1+, LED1−
LED2+, LED2−

3 proudové výstupy pro připojení programovatelných signalizačních LED. Dvě nezávislé svorky pro každou LED.

KEYBOARD

COL1–4
ROW1–4

Rozhraní pro připojení maticové klávesnice (4 x 4) nebo 16 samostatných tlačítek.

OUTPUTS

OUT1+, OUT1−
OUT2+, OUT2−

2 programovatelné aktivní výstupy

10 – 12 V DC / 350 mA

INPUTs

IN1+, IN1−
IN2+, IN2−

2 programovatelné galvanicky izolované vstupy

AUDIO

MIC+, MIC−
IN+, IN−
OUT+, OUT−

Vstup mikrofonu, linkový vstup, linkový výstup

SPEAKER

SPK+
SPK−

Výstup výkonového zesilovače pro reproduktor

Připojení do lokální sítě

2N IP Video Kit se připojuje do lokální počítačové sítě pomocí UTP/STP kabelu (kategorie Cat 5e nebo vyšší) zakončeného zástrčkou RJ-45. Zařízení je vybaveno funkcí Auto-MDIX, a proto lze použít jak přímou, tak překříženou variantu kabelu.

2N IP Video Kit je vybaven síťovým rozhraními (LAN1) a integrovaným ethernetovým switchem. Pro připojení do lokální sítě použijte vždy rozhraní LAN1. Pouze toto rozhraní LAN1 je vybaveno funkcí PoE.

Rozhraní LAN2 je určeno pro připojení dalšího síťového zařízení v místě instalace. Toto rozhraní není vybaveno funkcí PoE. (Týká se pouze HW revize 568v1).

Info

  • 2N IP Video Kit neumožňuje napájet další připojené zařízení pomocí PoE. Integrovaná funkce PoE je určena pouze k napájení
    2N IP Video Kit.

Upozornění

  • Doporučujeme použít přepěťovou ochranu pro LAN rozhraní.
  • Doporučujeme použít stíněný ethernetový kabel SSTP.

Připojení externího napájení

2N IP Video Kit lze napájet buď z externího zdroje 9–36 V / 2 A DC nebo přímo z LAN vybavené síťovými prvky podporující technologii PoE 802.3af.


Napájení z externího zdroje

Externí napájecí zdroj 12 V se připojuje na svorky označené DC in. Pro spolehlivou funkci zařízení použijte zdroj bezpečného napětí (SELV) 9–36 V dimenzovaný na proudový odběr alespoň 1,5 A (např. obj. č. 91341481E).


Napájení pomocí PoE

2N IP Video Kit je kompatibilní s technologií PoE 802.3af (Class 0–12,95 W) a může být napájen přímo z lokální sítě pomocí kompatibilních síťových prvků. Pokud vaše síť toto neumožňuje, lze alternativně použít PoE injektor, obj. č. 91758100E, který se vloží mezi 2N IP Video Kit a nejbližší síťový prvek. Pokud chcete napájet 2N IP Video Kit pomocí PoE, připojte jej do sítě pomocí rozhraní LAN1.

Upozornění

  • V případě, že napájíte 2N IP Video Kit pomocí PoE, příp. jej napájíte z externího zdroje s omezeným výkonem, je potřeba sledovat spotřebu zařízení jako celku. Maximální možný příkon zařízení je vzhledem k možnostem PoE 802.3af a účinnosti spínaných zdrojů v zařízení asi 12W. Při přetížení PoE zdroje dojde obvykle k jeho odpojení a následně k restartu zařízení.
  • Spotřeba 2N IP Video Kit v klidu (výkonový zesilovač je neaktivní, zařízení nespíná žádnou zátěž na výstupech LED1–3 a OUT1–2) je max. 2 W.
  • Maximální spotřeba výkonového zesilovače je dána aktuálním nastavením hlasitosti a impedancí připojeného reproduktoru (max. 10 W pro 4 Ω reproduktor). Reálná spotřeba je obvykle nižší a závisí na charakteristice aktuálně zesilovaného signálu.
  • V případě, že plánujete připojit nezanedbatelnou zátěž na výstupy OUT1 a OUT2, zkontrolujte, zda celkový příkon zařízení nepřekračuje výše uvedený limit (12 W pro PoE). V případě, že PoE zdroj neposkytuje dostatečný výkon pro danou aplikaci, použijte výkonnější externí zdroj, který zaručí bezchybnou funkci zařízení.

Připojení signalizačních LED

2N IP Video Kit je vybaven třemi nezávislými proudovými výstupy pro ovládání signalizačních LED diod (svorky LED1+, LED2+ a LED3±). Všechny tři výstupy jsou proudové (20 mA, max 12 V). LED diody s IF >= 20 mA je možné připojit přímo, v opačném případě je nutné použít předřadný rezistor o odporu R = (12 - UF) / IF. Pro správnou funkci je nutné dodržet správnou polaritu zapojení LED diod.

Funkce výstupů LED1, LED2 a LED3 je programovatelná, viz Konfigurační manuál pro 2N IP interkomy.

Připojení klávesnice a tlačítek

2N IP Video Kit je vybaven rozhraním pro připojení externí maticové klávesnice nebo až 16 nezávislých tlačítek, viz následující obrázek:



Tlačítka se zapojují do matice 4 x 4 na svorky označené ROW1–4 (výstup) a COL1–4 (vstupy). Pokud nevyužijete všech 16 tlačítek, můžete nechat některé ze signálů ROW a COL nezapojené. Pokud potřebujete pouze jedno tlačítko, zapojte jej na svorky ROW1 a COL4.

Funkce jednotlivých tlačítek je programovatelná. Na libovolnou pozici v matici lze nakonfigurovat tlačítka numerické klávesnice 0 až 9, *, #, příp. jedno z 16 tlačítek pro volání na pozici z telefonního seznamu, viz Konfigurační manuál pro 2N IP interkomy.

Upozornění

  • V instalacích se silným elektromagnetickým rušením může docházet chybné funkci zařízení, např. k detekci falešných stisků kláves. Přívodní vodiče ke klávesnici nebo tlačítkům veďte pokud možno ve svazku, dále od silových vodičů a vždy omezte jejich délku na nezbytné minimum (max. 1 m).

Připojení externího reproduktoru

2N IP Video Kit je vybaven integrovaným výkonovým 10 W zesilovačem třídy D. Výstup zesilovače je dostupný na svorkách označeným SPEAKER+ a SPEAKER−.

Maximální výkon je možné dosáhnout pouze s reproduktorem s impedancí 4 Ω. Při vyšší impedanci reproduktoru se maximální výkon úměrně snižuje, viz následující tabulka:

Impedance reproduktoru

Maximální výkon (při nastavení +20dB)

4 Ω (min)

10 W

8 Ω

5 W

16 Ω

2,5 W

32 Ω

1,2 W

64 Ω

0,6 W

Upozornění

  • Nikdy nepřipojujte reproduktor s impedancí nižší než 4 Ω, v opačném případě může dojít k poškození zařízení.
  • Nikdy nepřekračujte maximální výkon uvedený na reproduktoru, v opačném případě může dojít k jeho zničení. Zvolte reproduktor s vhodnou impedancí a maximálním výkonem, případně omezte maximální hlasitost v nastavení zařízení.
  • Pro dosažení maximálního výkonu je nutné použít externí napájecí zdroj. Při použití PoE a 4 Ω reproduktoru je maximální povolené nastavení zesílení +6 dB (parametr Master Volume v menu Hardware / Audio).

Připojení externího mikrofonu

2N IP Video Kit je vybaven vstupem pro připojení externího elektretového mikrofonu dostupného na svorkách MIC+ a MIC−. Při použití stíněného kabelu se stínění připojí na svorku IN-.

Upozornění

  • Vlivem elektromagnetického rušení na signál z mikrofonu může docházet k nežádoucímu slyšitelnému šumu ve sluchátku telefonu. Abyste omezili tohoto rušení, připojte mikrofon pomocí stíněného kabelu a omezte jeho délku na nezbytné minimum.




Připojení externího zesilovače

2N IP Video Kit je vybaven linkovým výstupem pro připojení externího výkonového zesilovače na svorkách LINE OUT+ a LINE OUT−.

Připojení externího zdroje zvuku

2N IP Video Kit je vybaven linkovým vstupem pro připojení externího zdroje audio signálu (např. FM tuner, MP3 přehrávač, apod.) na svorkách LINE IN+ a LINE IN−.

Připojení zařízení na reléový výstup

2N IP Video Kit je vybaven jedním galvanicky izolovaným reléovým spínačem s vyvedeným spínacím a rozpínacím kontaktem na svorkách NC, NO, COM. Funkce relé je programovatelná, viz Konfigurační manuál pro 2N IP interkomy.

  • Schéma zapojení výstupu pro svorky Relay

    Zapojení pro spínání elektrického obvodu ovládaného zařízení

    Zapojení pro rozpínání elektrického obvodu ovládaného zařízení

Varování

Při připojení zařízení obsahujících cívku, například relé nebo elektromagnetické zámky, je potřeba ochránit výstup interkomu před napěťovou špičkou při vypínání indukční zátěže. Pro tento způsob ochrany doporučujeme diodu 1 A / 1000 V (například 1N4007, 1N5407, 1N5408) zapojenou antiparalelně k zařízení.


Varování

  • Nepřekračujte mezní hodnoty napětí a proudu u zátěže připojené na kontakty relé uvedené v technických parametrech zařízení, v opačném případě může dojít k poškození zařízení.

Tlačítko Reset

Tlačítko reset umístěné mezi konektory na základní jednotce slouží k nastavení originálního továrního nastavení, restartu zařízení, zjištění IP adresy zařízení a její přepnutí do statického nebo dynamického režimu.


Zjištění aktuální IP adresy

Pro zjištění aktuální IP adresy postupujte podle následujících bodů:

  • Stiskněte tlačítko RESET a držte jej stisknuté.
  • Vyčkejte, než se současně rozsvítí červená a zelená LED na zařízení a zazní zvuková signalizace  (cca 15–35 s).
  • Uvolněte tlačítko RESET.
  • Zařízení hlasově automaticky oznámí aktuální IP adresu.



Poznámka

  • Časový interval od stisknutí tlačítka RESET do první světelné a zvukové signalizace je uveden v rozmezí 15–35 s, vždy záleží na konkrétním modelu 2N IP interkomu či odpovídací jednotky.
    • Pro 2N IP Video Kit platí časový interval 18 s.


Nastavení statické IP adresy zařízení

Pro nastavení konfigurace sítě zařízení do režimu se statickou IP adresou (DHCP OFF) postupujte podle následujících bodů:

  • Stiskněte tlačítko RESET a držte jej stisknuté.
  • Vyčkejte, než se současně rozsvítí červená a zelená LED na zařízení a zazní zvuková signalizace  (cca 15–35 s).
  • Vyčkejte, než červená LED zhasne a zazní zvuková signalizace  (cca dalších 3 s).
  • Uvolněte tlačítko RESET.

Po restartu bude mít zařízení nastaveny tyto síťové parametry:

  • IP adresa: 192.168.1.100
  • Maska sítě: 255.255.255.0
  • Výchozí brána: 192.168.1.1



Nastavení dynamické IP adresy zařízení

Pro nastavení konfigurace sítě zařízení s dynamickou IP adresou (DCHP ON) postupujte podle následujících bodů:

  • Stiskněte tlačítko RESET a držte jej stisknuté.
  • Vyčkejte, než se současně rozsvítí červená a zelená LED na zařízení a zazní zvuková signalizace  (cca 15–35 s).
  • Vyčkejte, než červená LED zhasne a zazní zvuková signalizace  (cca dalších 3 s).
  • Vyčkejte, než zelená LED zhasne a opět se rozsvítí červená LED a zazní zvuková signalizace  (cca dalších 3 s).
  • Uvolněte tlačítko RESET.



Obnovení originálního nastavení

Pro obnovení originálního továrního nastavení zařízení postupujte podle následujícího postupu:

  • Stiskněte tlačítko RESET a držte jej stisknuté.
  • Vyčkejte, než se současně rozsvítí červená a zelená LED a zazní zvuková signalizace  (cca 15–35 s).
  • Vyčkejte, než červená LED zhasne a zazní zvuková signalizace  (cca další 3 s).
  • Vyčkejte, než zelená LED zhasne a opět se rozsvítí červená LED a zazní zvuková signalizace  (cca další 3 s).
  • Vyčkejte, než červená LED zhasne a zazní zvuková signalizace  (cca další 3 s).
  • Uvolněte tlačítko RESET.



Upozornění

  • V případě obnovení originálního továrního nastavení na zařízení s firmwarem verze 2.18 nebo vyšší je nutné 2N  Bezpečnostní relé znovu naprogramovat podle postupu uvedeného v části 2.4.

Restart zařízení

Krátký stisk tlačítka RESET (< 1 s) vyvolá pouze restart zařízení – k žádné změně konfigurace nedochází.

Poznámka

  • Časový interval od krátkého stisku tlačítka RESET po znovu připojení zařízení do sítě po proběhlém restartu trvá pro 2N IP Video Kit 22 s.


Připojení zařízení na digitální výstupy

2N IP Video Kit je vybaven dvěma aktivními výstupy 12 V / 650 mA na svorkách OUT1+- a OUT2+-. Výstupy jsou odolné vůči přetížení a zkratu. Funkce obou výstupů je programovatelná, viz Konfigurační manuál pro 2N IP interkomy.

Připojení zařízení na digitální vstupy

2N IP Video Kit je vybaven dvěma digitálními vstupy na svorkách IN1± a IN2±. Digitální vstupy rozlišují dvě logické úrovně – log. 0 pro přivedené napětí < 1,1 V a log. 1 pro napětí > 3 V. Pro správnou funkci je nutné dodržet správnou polaritu napětí. Funkce obou vstupů je programovatelná, viz Konfigurační manuál pro 2N IP interkomy.

Připojení kamery

2N IP Video Kit je vybaven dvěma vstupy video signálu pro připojení běžné analogové kamery s výstupem kompozitního signálu ve formátu PAL nebo NTSC. Výstup z kamery připojte mezi svorky VIDEO VGND a VIDEO IN1/IN2. 2N IP Video Kit automaticky detekuje formát signálu. Pokud připojená kamera nemá vlastní napájení, lze ji napájet přímo z 2N IP Video Kit. K tomu jsou určeny svorky VIDEO +12 V a VIDEO VGND.
