2.14 Evakuační hláska – evakuace pater

Popis

2N Lift8 Audio Unit, Landing (Evac.) (obj. č. 918618EE) je hláska určena pro umístění na jednotlivá patra k evakuačnímu výtahu. Hlásky zajišťují spojení s dispečinkem, který koordinuje evakuaci.

Hovor na evakuační dispečink se sestaví stiskem tlačítka (na déle než 3 sekundy). Ke spojení dojde, jakmile je hovor přijat dispečinkem. Hovor probíhá hands-free a není možné jej ukončit z hlásky.

Sestavení a spojení hovoru je signalizováno pomocí LED na požární hlásce.

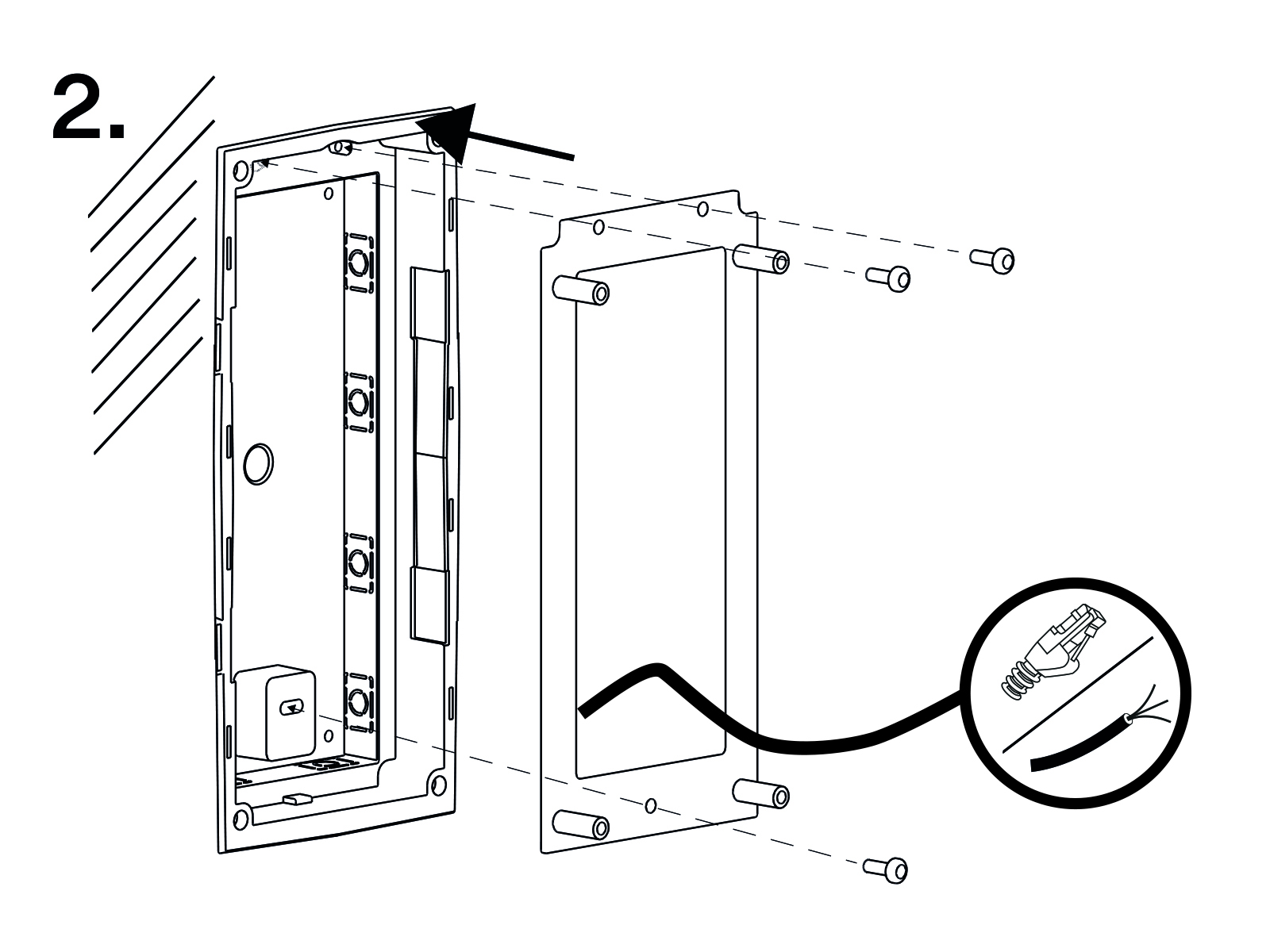

Mechanická instalace



Elektrická instalace

Popis svorek, konektorů a propojek

Svorky

Konektory

1

Sběrnice audio jednotek

7

LED zelená

Spojení navázáno

2

Nezapojeno
(externí tlačítko, aktivace kontaktem)

8

LED žlutá

Hovor aktivní

3

Nezapojeno
(externí tlačítko, aktivace napětím)

9

Nezapojeno
(konektor externího mikrofonu)

4

nezapojeno

10

Konektor indukční smyčky

5

nezapojeno

11

Konektor reproduktoru

6

nezapojeno

13

Servisní konektor

Konfigurační propojky

Dvě LED kontrolky (z druhé strany)

12

Adresování hlásky

Zelená

Spojení potvrzeno

Žlutá

Hovor aktivní

Připojení na sběrnici

  1. Svorku vytáhněte z konektoru č. 1 „sběrnice audio jednotek“.
  2. Připojte vodiče sběrnice pro audio jednotky.
  3. Svorku nasaďte zpět do konektoru. Dodržte polaritu. Polarita pro připojení sběrnice (+ -) je zobrazena na krytu hlásky.

Varování

  • Hláska je výhradně určena k připojení na sběrnici „Audio unit bus“ systému 2N Lift8. Připojením hlásky na jiné vodiče, může vést k jejímu poškození nebo zničení.

Upozornění

  • Hláska je napájena prostřednictvím dvoudrátové sběrnice. Odpojením těchto vodičů způsobí vypnutí hlásky

Adresace hlásky

Adresace hlásky je klíčová pro správnou funkčnost systému. K jednomu splitteru lze připojit až 8 hlásek. Každá hláska musí být v rámci splitteru adresována na unikátní pozici.

Postup

  1. Přenastavte jumper na konfigurační propojce 12.
  2. První 4 piny slouží pro nastavení umístění hlásky.
  3. Pokud je špatný přístup k pinům je možné sundat kryt elektroniky.
    1. Povolte mírně čtveřici šroubků a zadní kryt posuňte směrem nahoru.
    2. Nyní můžete sundat zadní kryt.

  4. Nastavte pozici hlásky umístěním jumperu podle následující tabulky:

    1. pozice

    2. pozice

    3. pozice

    4. pozice

    5. pozice

    6. pozice

    7. pozice

    8. pozice

  5. Pokud jste sundali kryt, vraťte ho do původní polohy a šroubky utáhněte.

V rámci celého systému jsou hlásky číslovány po jednotlivých splitterech následovně:


Splitter 1 (CJ)

Splitter 2

Splitter 3

Splitter 4

Splitter 5

Splitter 6

Splitter 7

Splitter 8

1. - 8. pozice

1–8

9-16

17-24

25-32

33-40

41-48

49-56

57-64

Nastavení hlasitosti

Povolte mírně čtveřici šroubků a kryt posuňte směrem dolů. Nyní můžete sundat kryt. Pomocí trimru, který se nachází na spodní části elektroniky, nastavte požadovanou hlasitost (viz obr.).
