2.3 Montáž

Bezpečnostní upozornění

Než začnete

Podmínky instalace

• Panel musí být připraven pro instalaci, minimálně na něm musí být perforace pro reproduktor.
• Panel musí být vybaven předepsanými prvky:
  • tlačítko ALARM;
  • prosvětlený piktogram Požadavek přijat;
  • prosvětlený piktogram Spojení navázáno.
• Umístění všech těchto prvků musí odpovídat předpisům.
• Za panelem musí být volný prostor min. (Š) 65 x (V) 130 x (H) 25 mm.

Umístění 2N LiftIP 2.0

2N LiftIP 2.0 lze namontovat do jakékoli polohy podle potřeby. Optimální umístění 2N LiftIP 2.0 je přibližně ve výšce úst dospělého člověka. 2N LiftIP 2.0 je určen k montáži do míst, kde je vyloučen dotyk obsluhy (viz Bezpečnostní upozornění).

Montáž panelu s elektronikou 2N LiftIP 2.0

K montáži panelu na tablo výtahu jsou zapotřebí:

• 4 nabodované šrouby M4 z vnitřní strany v rozteči (Š) 57 x (V) 122 mm;
• dostatečně perforovaná plocha pro reproduktor – může být i větší než na obr., ale nesmí v žádném případě přesahovat rozměry panelu, vznikl by akustický zkrat;
• otvor pro mikrofon;
• případně otvory pro 2 LED diody.

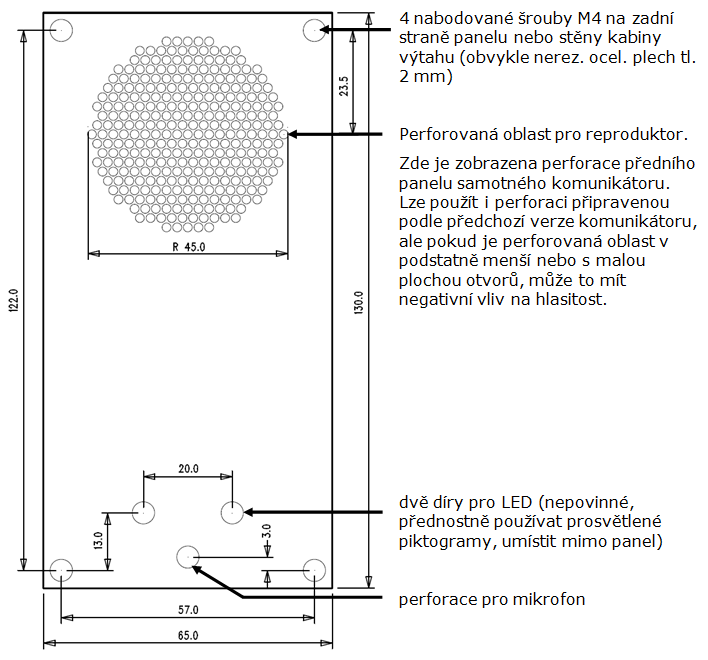

Montážní výkres pro provedení s reproduktorem o průměru 50 mm

Při montáži jinak než na předepsané šrouby zajistěte izolační vzdálenost mezi elektronikou a nestandardními upevňovacími prvky min. 2 mm. Montážní panel musí být upevněn tak kvalitně, aby při funkci výrobku nerezonoval. Mezi tablem a panelem 2N LiftIP 2.0 nesmí být mezera, nebo musí být utěsněna tak, aby nedocházelo k akustickému zkratu reproduktoru a k akustické vazbě mezi reproduktorem a mikrofonem (viz dále).

Montáž TOC varianty 2N LiftIP 2.0

TOC varianta je vhodná k instalaci na kabinu výtahu. Kovový kryt se zařízením se připevní na vruty o velikosti ideálně menší než samotný otvor, který má průměr 0,8 mm. Použijte vruty s rovnou plochou samostatně, nebo vruty s kuželovou hlavou v kombinaci s příslušnou podložkou. Přiložte zařízení na vybrané místo pro instalaci, označte si otvory jako body pro umístění vrutů.

Montáž mikrofonu mimo panel

Mikrofon je standardně umístěn přímo na plošném spoji 2N LiftIP 2.0 (poloha viz výkres výše). U kabelové verze je externí mikrofon upevněn na držáku s průměrem 25 mm se samolepicí folií, mikrofon je standardně připojen kabelem do příslušného konektoru na základní desce. Samolepka umožňuje montáž mikrofonu za libovolný otvor v tablu (minimální průměr otvoru je 3 mm nebo skupina menších otvorů o stejné celkové ploše). Podrobné rozměry externího mikrofonu jsou dispozici v tomto souboru. Minimální vzdálenost mezi středy reproduktoru a mikrofonu je 90 mm. Při menší vzdálenosti by mohlo docházet k akustické vazbě. Větší vzdálenost není na závadu.

V průběhu chodu zařízení se změna stavu připojení externího mikrofonu nemění. Aktuální stav externího mikrofonu je detekován pouze při startu/restartu zařízení.

Montáž reproduktoru mimo panel

Reproduktor je standardně připojen kabelem do příslušného konektoru na základní desce. Podrobné rozměry externího reproduktoru jsou dispozici v tomto souboru. Délka kabelu umožňuje volitelné umístění do 1 m od základní desky 2N LiftIP 2.0. V tomto případě věnujte pozornost elektrické bezpečnosti, viz níže!

Nebezpečí úrazu

• 50mm reproduktor může být montován pouze na izolující (nekovový) povrch. Jinak je třeba si vyžádat externí panel, viz obr. níže (není součástí dodávky).

Tipy pro dosažení ideálních akustických vlastností

Pro dosažení minimálního akustického tlaku potřebného pro splnění požadavku normy EN 81-28:2015 je potřeba, aby otvory v panelu, který kryje reproduktor komunikátoru, zabíraly alespoň 20 % plochy reproduktoru a byly umístěny před reproduktorem.

Reproduktor i mikrofon musí ke krycímu panelu těsně přiléhat. Není-li to možné vzhledem k nerovnostem povrchu panelu, doporučujeme použít těsnění na reproduktor, aby zvuk z reproduktoru nepronikal netěsností do prostoru za panelem. Dobré utěsnění mikrofonu je důležité pro kvalitní přenos zvuku a dobrou srozumitelnost.

Při montáži se snažte o minimalizaci akustické vazby mezi mikrofonem a reproduktorem.

Montáž indikačních prvků

Jsou tři možnosti indikace stavů 2N LiftIP 2.0:

1. Prosvětlené piktogramy, které jsou součástí ovládacího panelu kabiny.
2. LED diody přímo na elektronice 2N LiftIP 2.0.
3. K elektronice u kabelové verze 2N LiftIP 2.0 jsou kabelem připojeny dvě svítivé diody LED (žlutá, zelená).
