2N® Net Audio Decoder Lite
 |
Základní jednotka 2N® Net Audio Decoder Lite, obj. č. 914013E
Příslušenství:
- 2N® Net Speaker napájecí zdroj, obj. č. 914102x (E – Evropa, GB – Velká Británie, US – USA)
- Montážní příslušenství pro Net Audio Decoder/ Net Audio Decoder Lite / SIP Audio Convertor, obj. č. 914105E
Obsah balení:
- 1x 2N® Net Audio Decoder jednotka
- 1x zelená svorkovnice (5 pinů)
- 4x gumové lepící nožičky
- Start manuál
Popis produktu a instalace
2N IP Audio System je IP audio systém, který umožňuje přehrát akustické sdělení nebo jiný audio stream z libovolného PC v LAN/WAN síti. K přenosu audia po IP stačí k 2N® Net Audio Decoder Lite, který je připojen pomocí UTP kabelu do sítě, připojit reproduktor nebo zesilovač a vytvořit tak virtuální rozhlasovou ústřednu. Ta umožňuje přehrát jakékoli audio s možností vytvořit oddělené zóny s různým obsahem sdělení. Toto řešení najde využití např. ve školách, v obchodních centrech, kancelářských budovách, nádražích, ve sportovních, kulturních nebo zdravotnických zařízeních a v mnoha jiných veřejných prostorách. 2N® Net Audio Decoder Lite je možné ovládat z předního panelu nebo dálkovým ovladačem. 2N® Net Audio Decoder Lite je vybaven digitálním vstupním/výstupním portem a slotem pro microSD kartu. Použijte 2N IP Audio System software pro konfiguraci a používání všech funkcí (více o nastavení najdete v 2N® Net Audio Decoder Start manuál a v Administrace systému 2N® NetSpeaker).
 |

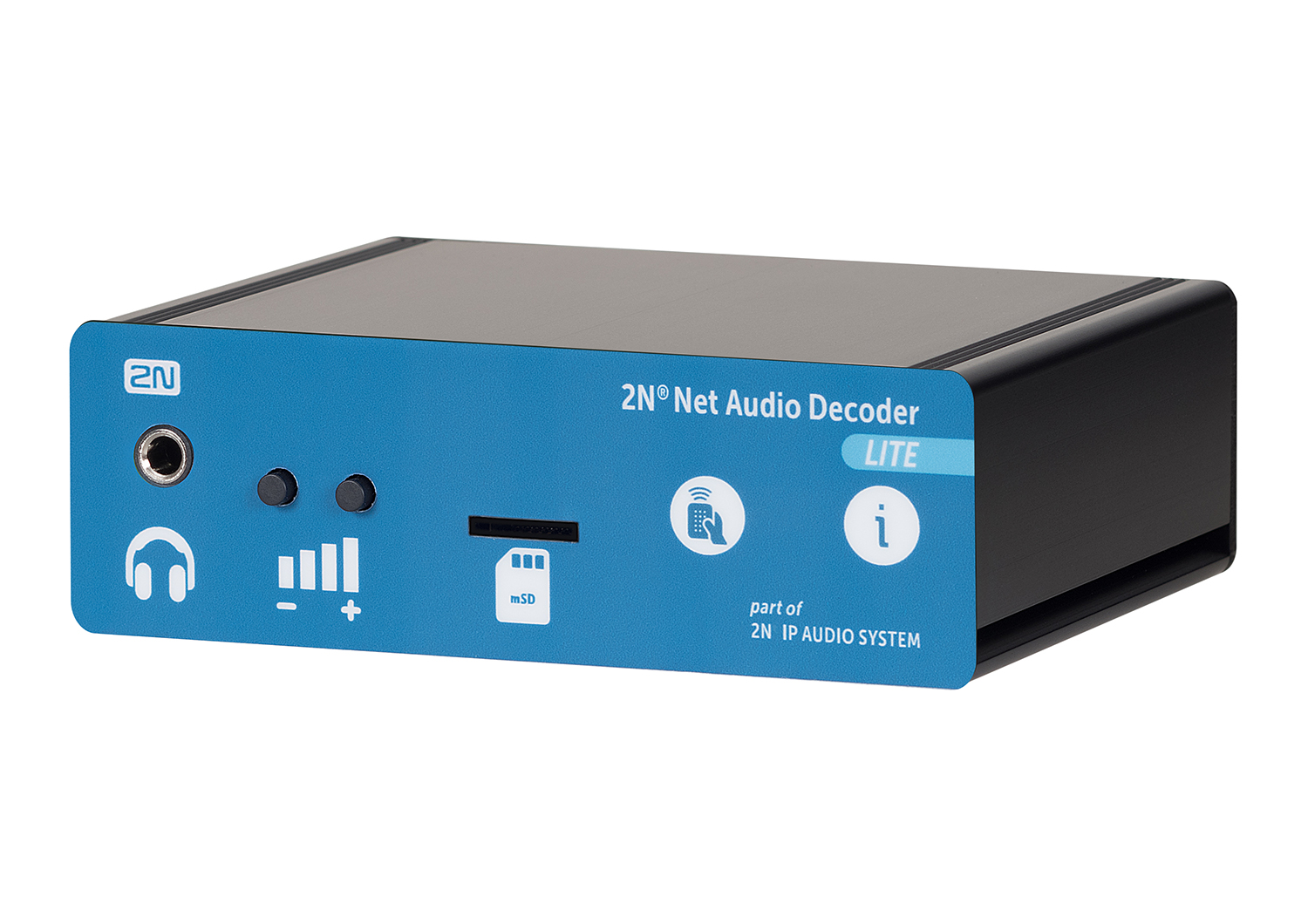

2N® Net Audio Decoder Lite – přední a zadní panel
- 12 V / 2 A DC napájecí adaptér
- Svorky pro přivedení napájení z alternativního zdroje
- Reléový výstup s galvanickým oddělením pro vnější 24 V / 1 A AC / DC spínání zátěže
- Digitální vstup 5–24 V (bez galvanického oddělení) pro externí čidlo/tlačítko atd.
- 10/100BASE-TX LAN konektor RJ-45
- RESET
- Výstup pro sluchátka / linkový výstup pro standardní sluchátka / externí zesilovač
- Univerzální tlačítka s programovatelnými funkcemi
- Slot pro MicroSD kartu
- Přijímač infračerveného signálu dálkového ovládání
- Barevné LED indikátory pro zobrazení provozního stavu
Parametry 2N® Net Audio Decoder Lite
Parametr | Hodnota |
|---|---|
Rozměry | 105 x 34 x 86 mm |
Rozměry s L-profily | 130 x 34 x 86 mm |
Hmotnost | 300 g |
Externí napájení | 12 V / 2 A DC |
Signalizace stavu | LED na předním panelu |
Ovládání jednotky | 2 tlačítka na předním panelu |
Dálkové ovládání | infračervený senzor na předním panelu |
LAN rozhraní | RJ-45 na zadním panelu, TX s Auto-MDIX funkcí |
Frekvenční rozsah | 20 Hz – 20 kHz (+/- 0.5 dB) |
Harmonické zkreslení | 0.05 % @ 1 kHz |
Odstup signál šum | 91 dB |
Sluchátka/Výstup | STEREO 3.5 mm jack na předním panelu |
| VRMS | 1,25 VRMS |
| Impedance | 60 Ω |
| Rozsah | -80 až 0 dB |
Digitální výstup | 24 V 1 A AC/DC relé výstup, galvanicky oddělený |
Digitální vstup | 5 až 24 V DC digitální vstup, galvanicky neoddělený |
Rozšíření paměti | slot pro MicroSD kartu |
Komprese zvuku | MPEG-1 Audio Layer II (MP2) |
Šířka pásma | 32–320 kbps |
Upozornění
- Napájení je nutné zapojit jako poslední.
Instalace
K jednotce 2N® Net Audio Decoder Lite jsou dodávány čtyři protismykové nožičky, které můžete přilepit na zařízení za účelem vyhnout se nežádoucímu pohybu zařízení po různých površích.
Povrchová montáž:
Jako volitelné příslušenství jsou dva L-profily (obj. č. 914105E) pro připojení k tělu jednotky 2N® Net Audio Decoder Lite. Tyto profily umožňují povrchovou montáž pomocí přiložených vrutů nebo můžete dle povrchu zvolit jiný typ vrutů. Níže je plánek pro navrtání děr.
 |
Rozteče montážních otvorů
Elektrická instalace:
Připojení 2N® Net Audio Decoder Lite je jednoduché, stačí provést následující kroky, díky čemuž se můžete vyhnout zničení zařízení:
- Připojte reproduktory, sluchátka nebo externí zesilovač.
- Připojte digitální vstupy a výstupy.
- Vložte MicroSD kartu.
- Připojte UTP kabel.
- Připojte 12 V napájecí zdroj.
Reproduktory
Připojení sluchátek/externího výstupu
2N® Net Audio Decoder Lite je vybaven 3.5mm konektorem pro připojení sluchátek, který je přístupný na předním panelu, nebo je také možné použití externího výstupu
Digitálni vstup a výstup
2N® Net Audio Decoder Lite je vybaven relé výstupem pro signalizaci/externí zesilovač/alarm/aktivaci. Výstup je vyvedený na zdířky označené názvem LOGIC OUT a dovoluje spínání až 24 V / 1 A (AC/DC). Relé je možné nastavit jako normálně otevřeno nebo normálně zavřeno.
Pozor!
- Pro zachování správné funkce zařízení nesmí napětí a proud přesáhnout horní limity.
2N® Net Audio Decoder je vybaven logickým vstupem pro připojení tlačítka, pohybového senzoru a podobně. Vstup je přístupný na zdířce označené LOGIC IN. Může být použito vstupní napětí 5–24 V DC proti zemi (zdířka DC IN-). Nebo je možné využít svorku DC IN + se zapojením dle obrázku.
 |
2N® Net Audio Decoder Lite – Zapojení logického vstupu
Pozor!
- Pro zachování správné funkce zařízení nesmí napětí přesáhnout horní limit.
Paměťová karta
2N® Net Audio Decoder Lite je vybaven slotem pro microSD kartu, na kterou je možné ukládat zvukové soubory. Tyto soubory lze přehrávat, i když je zařízení dočasně odpojeno od LAN sítě. Slot je přístupný na předním panelu.
Net Audio Decoder indikace stavu pomocí LED
Barva LED | Světlo LED | Stav |
|---|---|---|
| Žlutá | svítí | 2N® Net Audio Decoder Lite startuje nebo se restartuje |
| Zelená | svítí | 2N® Net Audio Decoder Lite přehrává audio z 2N® IP Audio Manageru |
| Fialová | svítí | 2N® Net Audio Decoder Lite přehrává audio z SD karty |
| Fialová | blikání | 2N® Net Audio Decoder Lite načítá SD kartu |
| Zelená | bliká pomalu 3x | 2N® Net Audio Decoder Lite úspěšne načetl SD kartu |
| Modrá | blikání | 2N® Net Audio Decoder Lite je připravený, ale nepřipojen k serveru |
| Modrá | svítí | 2N® Net Audio Decoder Lite je připravený a připojený k serveru
|
| Žlutá | blikání | 2N® Net Audio Decoder Lite se upgraduje nebo startuje z továrního nastavení |
| Oranžová | bliká rychle | Volume + / - / infra |
| Oranžová | bliká pomalu 3x | Blink nebo neúspešné načtení SD karty |
| Oranžová | svítí | 2N® Net Audio Decoder Lite je ve stavu MUTE |
2N® Net Audio Decoder Lite připojení k napájení
2N® Net Audio Decoder Lite může být připojen k síti LAN pomocí standardního konektoru RJ-45. Pro kabeláž používejte třídu CAT-5d a vyšší. Rozhraní LAN je vybaveno technologií Auto MIDIX pro automatickou detekci kříženého/nekříženého kabelu.
2N® Net Audio Decoder Lite může být tedy napájen s použitím napájecího zdroje 12 V / 2 A DC (obj. č. 914102E) nebo z jiného napájecího zdroje se zachováním elektrických parametrů. Pro napájení je možné využít konektor nebo zdířky na zadní straně označené jako DC IN + a -.
Pozor!
- Při použití jiného než dodávaného napájecího zdroje je třeba věnovat zvýšenou pozornost možnému překročení nominálního napájecího napětí.
Konfigurace 2N® Net Audio Decoderu Lite
V případě potřeby je možné Net Audio Decoder uvést do továrního nastavení pomocí tlačítka pro restart označeného RST. Po uvedení do továrního nastavení ztratí 2N® Net Audio Decoder Lite veškerou konfiguraci.
Postup:
- Pro stlačení tlačítka RESET použijte tenký a pevný nástroj
- Tlačítko držte stlačené (cca 15 vteřin).
- Uvolněte tlačítko RESET, hned jak indikační dioda začne svítit fialově. Proces může trvat 50 vteřin i více.
Upgrade firmwaru
Upgrade 2N® Net Audio Decoder Lite firmwaru proběhne automaticky, jakmile se 2N® Net Audio Decoder Lite připojí k 2N® IP Audio Manageru. Tato funkce zabezpečí, že všechny používané 2N® Net Audio Decodery Lite budou mít stejný firmware, a tudíž budou moci komunikovat se serverem.
Provozní podmínky a transport
- Provozní teplota: 0 až 40 °C
- Provozní vlhkost: 10 až 85 % (ne kondenzující)
Povolený teplotní rozsah pro transport výrobku: -25 až +60 °C
