Start manuál 2N® Net Audio Encoder

Co je dobré vědět

  • 2N® Net Audio Encoder umožňuje přehrávání/hlášení do Relace pomocí logického vstupu, je nutné však 2N® Net Audio Encoder přidat jako Zvukový zdroj v dané Relaci.
  • Pro správnou funkčnost produktu 2N® Net Audio Encoder doporučujeme používat napájecí zdroj dodávaný společností 2N TELEKOMUNIKACE a.s.
  • V případe zájmu o prodlouženou záruku kontaktujte vašeho distributora.

Pozor!

Z verze 2.0 není podporován downgrade na verzi 1.5

Start manuál 2N® Net Audio Encoder

2N Net Audio systém se skládá z řídícího software 2N® IP Audio Manager a velkého množství koncových zařízení (2N® Net Audio Decoder, 2N® Net Audio Decoder Lite, 2N® Net Audio Encoder, 2N® Net Mic a 2N® Net Speaker).

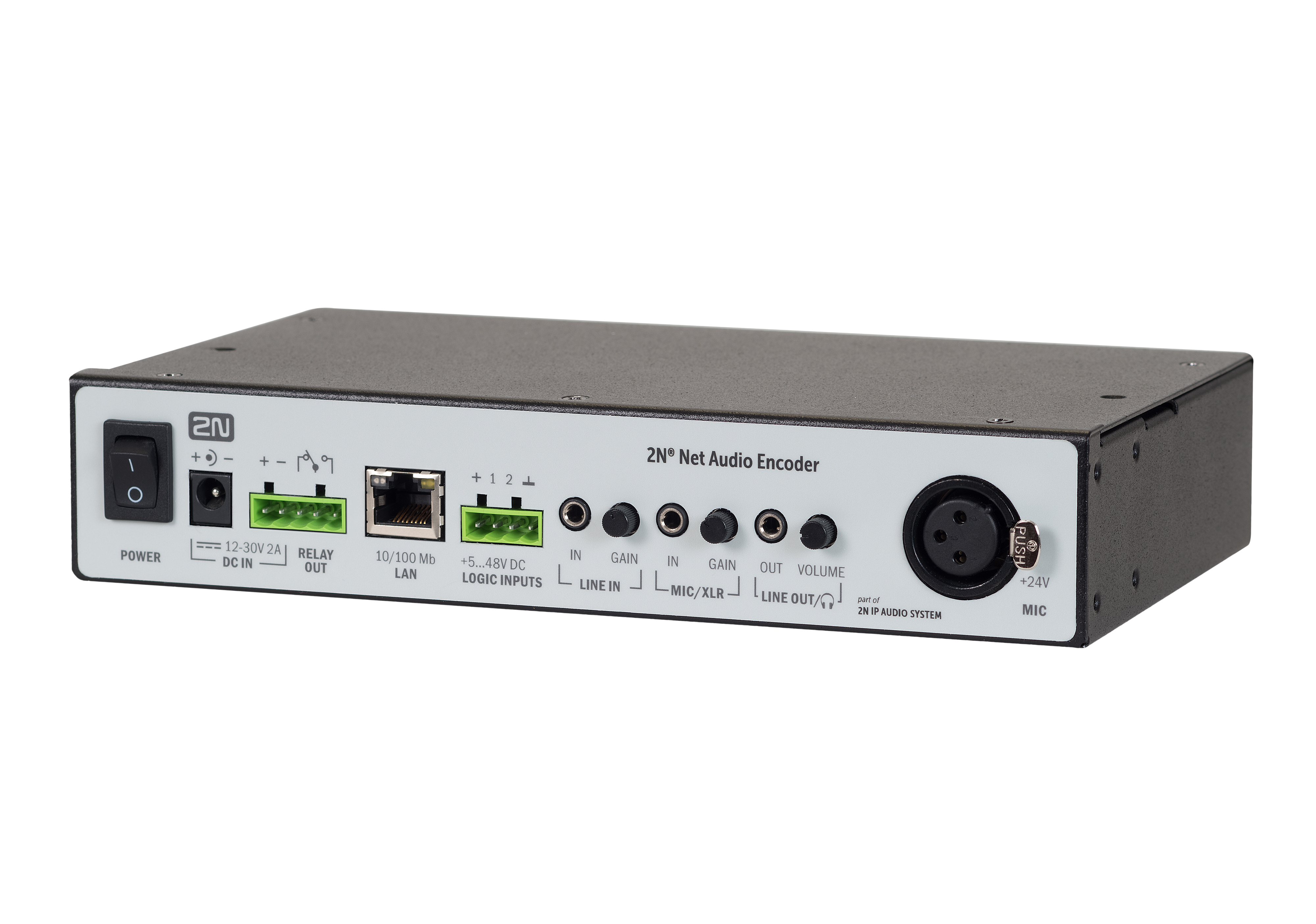

2N® Net Audio Encoder je řešení jak připojit na IP audio systém tradiční zdroje hudby, jako jsou např. FM rádia, CD přehrávače či mikrofon. Aby bylo možné modernizovat váš IP audio systém i při zachování stávajících zdrojů audio signálu. 2N® Net Audio Encoder je určen zejména pro veřejný sektor, jako jsou např. školy, soudy, nádraží, letiště, zdravotnická zařízení, zábavní parky, bazény, koupaliště či sportovní areály. Tento start manuál popisuje kroky k rychlému nastavení jednoduchého přehrávání audio streamu z konzole 2N® Net Audio Encoder do 2N Net Audio systému. Následující body vás provedou potřebným nastavením.


Příprava instalace

K instalaci budeme potřebovat 2N® Net Audio Encoder, napájecí zdroj (12 V / 2 A DC) nebo PoE switch (switch s podporou napájení po ethernetovém kabelu), ethernetový kabel a PC s instalací 2N® IP Audio Manageru. 2N® Net Audio Encoder zapojíme do sítě LAN s využitím PoE nebo napájecího adaptéru (12 V / 2 A DC).



Nastavení 2N® Net Audio Encoder

Konfigurace 2N® Net Audio Encoder pomocí aplikace 2N® IP Audio Control Panel:

  • Spusťte instalátor 2N® IP Audio Control Panel.
  • Spustíme aplikaci 2N® IP Audio Control Panel. Pro přístup k nastavení 2N® Net Audio Encoderu klikněte na záložku Zvukové zdroje → Net Audio Encoder, kde se vám zobrazí pohled pro nastavení 2N® Net Audio Encoderu.

Obrazovka nastavení 2N® Net Audio Encoderu

Upozornění

  • 2N® Net Audio Encoder umožňuje přehrávání/hlášení do Relace pomocí tlačítka logického vstupu, je nutné však 2N® Net Audio Encoder přidat jako Zvukový zdroj v dané Relaci.

Logický vstup

Pro ovládání logického vstupu jsou dvě možnosti. První možnost je, připojit tlačítko na vstup označený + (galvanicky oddělený zdroj + 7 V) a na vstup označený 1 (0 V). Druhá možnost je, že vstup bude reagovat na napětí, spíná na vstup označený 1 (0 V) a GND.



Logický vstup (stream) lze ovládat dvojím způsobem:

  1. krátkým stisknutím tlačítka (pulsem) se stream spustí a opětovným stisknutím tlačítka (pulsem) se stream vypne.
  2. Stream je spuštěn po celou dobu sepnutí tlačítka a po jeho uvolnění se stream vypne. Toto ovládání je vhodné např. pro aktivaci streamu pomocí externího relé.



Tyto kroky by měly být dostatečné pro základní nastavení zařízení 2N® Net Audio Encoder ve vaší síti. V případě potíží nebo potřeby využít pokročilé funkce systému, doporučujeme prostudovat 2N® IP Audio Control Panel systému 2N Net Audio nebo také více na manuals.2n.cz, kde také naleznete nejnovější verze k aplikacím 2N TELEKOMUNIKACE a.s.

2N TELEKOMUNIKACE a.s. tímto prohlašuje, že zařízení 2N® Net Audio Encoder je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES. Plné znění prohlášení o shodě naleznete na www.2n.cz.
