3.2.1 Směrování

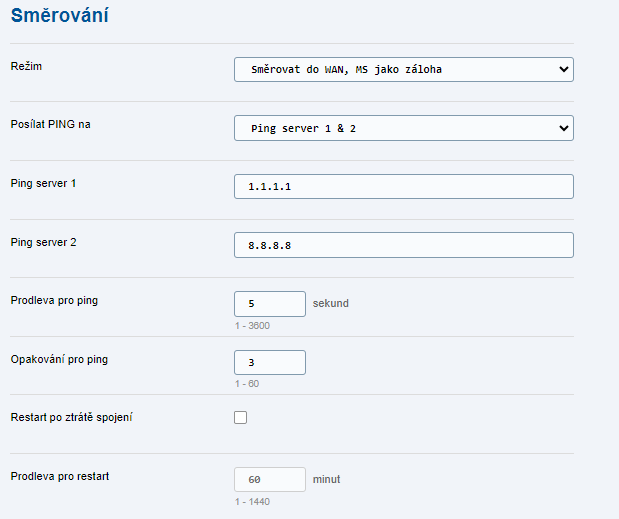

Záložka Směrování zobrazuje parametry pro směrování dat do internetu.

  • Režim – výběr směrování dat do internetu. Lze vybrat jeden směr nebo oba zároveň a určit jejich prioritu.
  • Posílat PING na – výběr serveru, na který budou zasílány PING dotazy.
  • Ping server 1 – IP adresa serveru, na který se pravidelně zasílají PING dotazy pro kontrolu dostupnosti a testují se odpovědi.
  • Ping server 2 – IP adresa serveru, na který se pravidelně zasílají PING dotazy pro kontrolu dostupnosti a testují se odpovědi.
  • Prodleva pro ping – nastavuje interval prodlevy v sekundách pro zasílání PING dotazů.
  • Opakování pro ping – nastavuje počet PING dotazů, po kterých se daný směr do internetu označí jako funkční nebo nefunkční.
  • Restart po ztrátě spojení – povoluje preventivní restart systému, pokud bylo funkční spojení k internetu přerušeno.
  • Prodleva pro restart – nastavuje dobu ztráty spojení k internetu v minutách, po které se provede restart systému, pokud je povolen.

Upozornění

  • Pokud je v režimu směrování nastaveno používání obou směrů, tj. primární i záložní, PING dotazy se posílají do obou směrů, a tím dochází k neustálé kontrole jejich stavu.

  • Pokud primární směr přestane fungovat (po nastaveném počtu neúspěšných PING dotazů) a záložní směr je funkční, přepne se směrování dat do záložního směru.

  • Pokud primární směr opět začne fungovat (po nastaveném počtu úspěšných PING dotazů), přepne se směrování dat zpět do primárního směru.

  • Pokud po proběhlém restartu zařízení po ztrátě spojení nedojde k obnovení spojení, nebude již opětovně docházet k restartu.

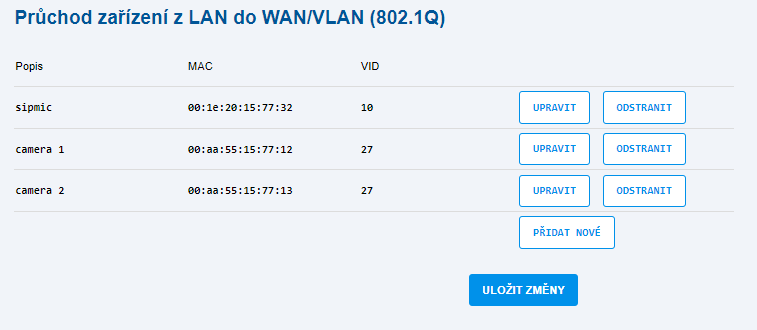

Tato funkce umožňuje přiřadit připojená zařízení do jednotlivých VLAN a tím logicky oddělit různé části sítě. Takto je možno definovat až 8 zařízení.

V sekci Konfigurace > Směrování > Průchod zařízení z LAN do WAN/VLAN je třeba vyplnit následující parametry:

  • Popis – libovolné označení sloužící k identifikaci zařízení,
  • MAC – MAC adresa připojeného zařízení,
  • VID – číselný identifikátor (v rozmezí 1 – 4000) označující VLAN, do které se připojené zařízení přiřadí. V jedné VLAN může být přiřazeno více zařízení.

Přidání nového zařízení do VLAN se provede tlačítkem PŘIDAT NOVÉ. Parametry zařízení je možné modifikovat tlačítkem UPRAVIT, případně odstranit tlačítkem ODSTRANIT.

Veškeré změny je třeba na závěr potvrdit tlačítkem ULOŽIT ZMĚNY.
