5.3.3 Lokální hovory

Na této záložce se konfiguruje připojení 2N odpovídacích jednotek k interkomu. Základním parametrem je přístupový klíč, který umožňuje jednak zabezpečit komunikaci mezi interkomem a 2N odpovídací jednotkou, jednak vytvořit v rámci lokální sítě několik nezávislých skupin interkomů a 2N odpovídacích jednotek. Lze také nastavit rozlišení a kvalitu videa zobrazovaného na 2N odpovídacích jednotkách.

Konfigurace

  • Povolení lokálních hovorů – povoluje hovory mezi 2N zařízeními v lokální síti. Pokud se tato funkce vypne, tak ostatní zařízení v síti toto zařízení nenaleznou, tzn. nemohou na toto zařízení volat ve fomátu device:ID_zařízení.

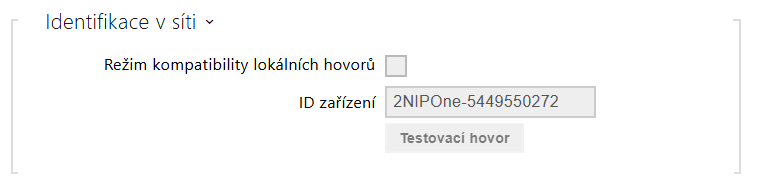

  • Režim kompatibility lokálních hovorů – umožňuje tomuto zařízení komunikovat se staršími zařízeními v síti (např. 2N Indoor Touch). Tento režim je exkluzivní a neumožňuje volání se zařízeními v jiném​ režimu.
  • ID zařízení – nastavuje identifikaci zařízení, které se zobrazí v seznamu lokálních zařízení ve všech 2N zařízeních ve stejné lokální síti. Nastavením telefonního čísla uživatele v těchto zařízeních na device:ID_zařízení je možno hovor směrovat na toto zařízení.

  • Testovací hovor – vyvolá dialogové okno s možností provést testovací hovor na zvolené telefonní číslo, viz níže.

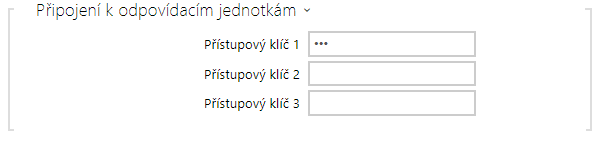

  • Přístupový klíč 1–3 – nastavuje přístupový klíč sdílený mezi zařízeními 2N v lokální síti. Zajišťuje, že spolu budou moci komunikovat pouze ta zařízení 2N, která mají stejný přístupový kód, např. interkom bude moci volat na odpovídací jednotku, odpovídací jednotka bude moci sledovat video z interkomu. Každému zařízení lze přiřadit až tři přístupové klíče, čímž se stane součástí až tří nezávislých skupin interkomů a odpovídacích jednotek. Přístupový klíč může být až 63 znaků dlouhý.

Poznámka

  • V případě, že v síti používáte 2N Indoor Touch vybavený firmwarem verze 2 nebo 3, nelze přístupový klíč použít a musí být nastaven jako prázdný. Přístupový klíč může být použit pouze s 2N Indoor Touch verze 4 a vyšší.

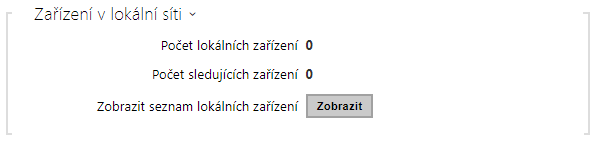

  • Počet lokálních zařízení – zobrazuje aktuální počet lokálních 2N odpovídacích jednotek.
  • Počet sledujících zařízení – zobrazuje aktuální počet 2N odpovídacích jednotek, sledujících video z interkomu.

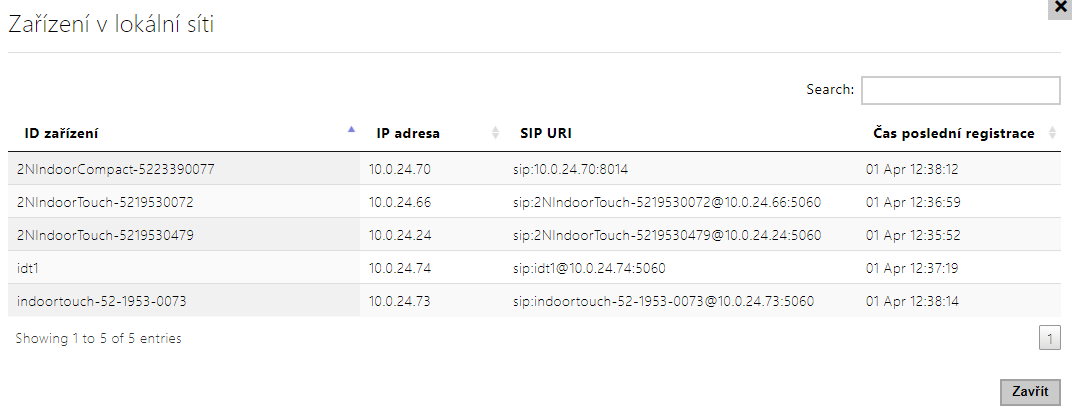

  • Zobrazit seznam lokálních zařízení – otevře okno se seznamem lokálních 2N odpovídacích jednotek.


Video

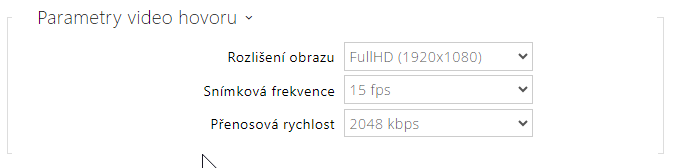

  • – nastavuje rozlišení obrazu při telefonních hovorech (pro video kodek).
  • –nastavuje přenosovou rychlost video streamu při telefonních hovorech (pro video kodek).

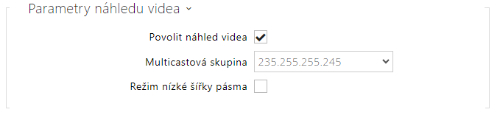

  • Povolit náhled videa – povoluje vysílání náhledu videa v multicastu.
  • Multicastová skupina – nastavuje multicastovou adresu, na kterou bude odesílán video stream z interkomu. Lze volit 1 z 8 přednastavených adres, příp. nastavit režim, kdy interkom volí adresu automaticky.
  • Režim nízké šířky pásma – snižuje kvalitu náhledu videa, aby se šetřila šířka pásma.

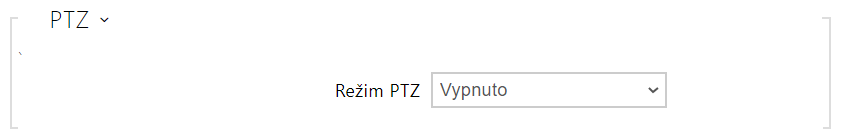

  • Režim PTZ – povoluje funkci PTZ (Pan-Tilt-Zoom), která umožňuje volit zobrazovaný výřez obrazu kamery v průběhu hovoru pomocí DTMF (nutná licence GOLD).
    Pokud je zapnuta funkce PTZ, lze pomocí numerické klávesnice IP telefonu kameru ovládat. Režim PTZ se zapíná a vypíná klávesou *    . Význam kláves IP telefonu v režimu PTZ je následující:

    Klávesa IP telefonuFunkce v režimu PTZ
    *Zapnutí a vypnutí funkce PTZ
    1Přiblížení
    3Oddálení
    2Posun výřezu obrazu nahoru
    4Posun výřezu obrazu doleva
    6Posun výřezu obrazu doprava
    8Posun výřezu obrazu dolů
    5Návrat do výchozího stavu

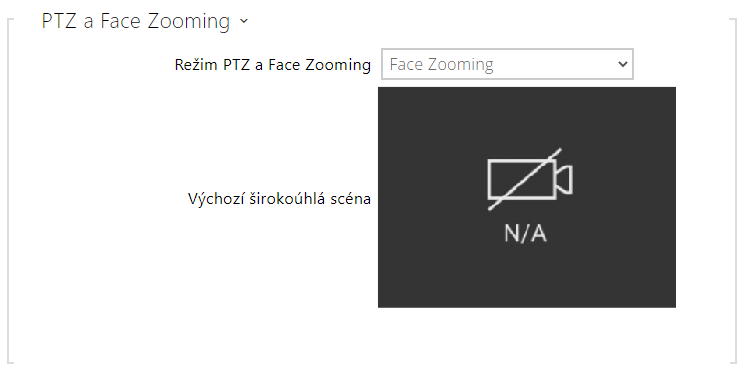

  • Režim PTZ a Facezooming – povoluje funkce PTZ (Pan-Tilt-Zoom) nebo Face Zooming, které umožňují upravit zobrazovaný výřez obrazu kamery při hovoru.
    Při volbě Face Zoomingu obraz kamery přiblíží obličej uživatele stojícího u zařízení. Při volbě Face Zooming – pouze náklon se výřez obrazu kamery pouze posune tak, aby obličej zabíral.

    Upozornění

    • Funkce Face Zooming je dostupná pouze na modelech s procesorem ARTPEC-7 společnosti Axis.

Audio

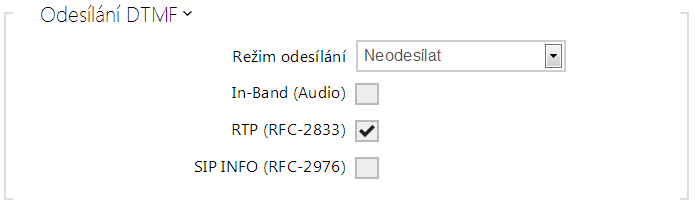

  • Režim odesílání – nastavuje, zda v průběhu hovoru bude možné odesílat DTMF znaky při stisku kláves 0 až 9, * a # na numerické klávesnici interkomu. Odesílání můžete nastavit pouze v příchozích nebo odchozích hovorech, příp. ve všech hovorech.
  • In-Band (Audio) – povoluje klasický způsob odesílání DTMF v audio pásmu pomocí standardizovaných dvojtónů.
  • RTP (RFC-2833) – povoluje odesílání DTMF znaků pomocí RTP protokolu podle RFC-2833.
  • SIP INFO (RFC-2976) – povoluje odesílání DTMF znaků pomocí SIP INFO zpráv podle RFC-2976.

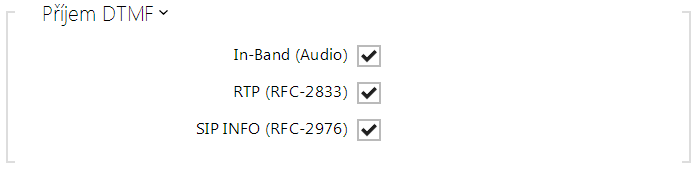

Příjem DTMF slouží k nastavení příjmu DTMF znaků z interkomu. Pro správnou funkci ověřte možnosti a nastavení odesílání DTMF druhou stranou.

  • In-Band (Audio) – povoluje příjem klasických DTMF dvojtónů v audio pásmu.
  • RTP (RFC-2833) – povoluje příjem DTMF znaků pomocí RTP protokolu podle RFC-2833.
  • SIP INFO (RFC-2976) – povoluje příjem DTMF znaků pomocí SIP INFO zpráv podle RFC-2976.

  • Jitter kompenzace – nastavuje délku vyrovnávací paměti pro kompenzaci nerovnoměrnosti intervalů mezi příchody audio paketů. Nastavení delší vyrovnávací paměti zvýší odolnost příjmu za cenu většího zpoždění zvuku.
