5.5.1 Spínače

2N IP interkomy umožňují nakonfigurovat až 4 (u různých modelů se může lišit) nezávislé spínače, které lze použít k libovolnému účelu.

Spínač může být aktivován:

• zadáním platného kódu na numerické klávesnici interkomu nebo přijetím sekvence DTMF znaků v hovoru,
• přiložením platné RFID karty ke čtečce,
• s definovaným zpožděním od sepnutí jiného spínače,
• příchozím nebo odchozím hovorem,
• stiskem jednoho z tlačítek rychlé volby *),
• časovým profilem *),
• přijetím HTTP příkazu z jiného zařízení v síti,
• pomocí automatizace pomocí akce Action.ActivateSwitch *).

Pokud je potřeba, aktivaci spínače lze blokovat pomocí zvoleného časového profilu.

Uzamčení a přidržení spínače
Podmínky spínání spínače je možné modifikovat pomocí dvou funkcí. Jednou z nich je uzamčení, druhou je přidržení spínače. V případě, že je spínač uzamčen, je trvale ve stavu "vypnuto" a není možné s ním manipulovat, dokud není odemčen (uzamčení má vyšší prioritu než přidržení – v případě, že je spínač zároveň uzamčen a přidržen, uplatňuje se uzamčení). V případě, že je spínač přidržen, je trvale ve stavu "sepnuto" a není s ním možné manipulovat, dokud není uvolněn.
Uzamčení i přidržení je možné řídit mimo jiné pomocí časových profilů. U funkce uzamčení není doporučeno časový profil využívat (ovládání uzamčení pomocí časového profilu je v zařízení přítomno z důvodu zpětné kompatibility), neboť v takovém případě na konci časového profilu dojde k odemčení spínače i přesto, že byl spínač uzamčen manuálně.
Aktuální kombinaci těchto dvou funkcí zobrazuje parametr Aktuální fungování spínače (Normální – uzamčení i přidržení je vypnuto; Přidržen – uzamčení je vypnuto a přidržení zapnuto; Uzamčen – uzamčení je zapnuto, nebere se ohled na nastavení přidržení).
Po restartu zařízení zkontroluje, zda je uzamčení či přidržení ovlivňováno časovým profilem. V případě, že ano, je příslušná funkce aktivována či deaktivována s ohledem na nastavení časového profilu. V případě, že ne, je nastaven poslední stav uzamčení před vypnutím zařízení, respektive je přidržení nastaveno do neaktivního stavu (spínač není přidržen).

Pokud je spínač aktivní, lze nastavit:

• sepnutí libovolného logického výstupu interkomu (relé, výkonový výstup)
• sepnutí výstupu, na který je připojen modul 2N IP interkom – Bezpečnostní relé
• odeslání HTTP příkazu jinému zařízení

Spínač může pracovat v monostabilním anebo bistabilním režimu. V monostabilním režimu je spínač automaticky vypnut po nastavené době. V bistabilním režimu je spínač první aktivací zapnut a další vypnut.

Spínač může signalizovat svůj stav pomocí:

• konfigurovatelného pípnutí, příp. zvoleným uživatelským zvukem
• signalizační LED diodou, pokud jí je interkom vybaven
• na displeji (pokud je jím příslušný model interkomu vybaven) pomocí ikony otevřených dveří

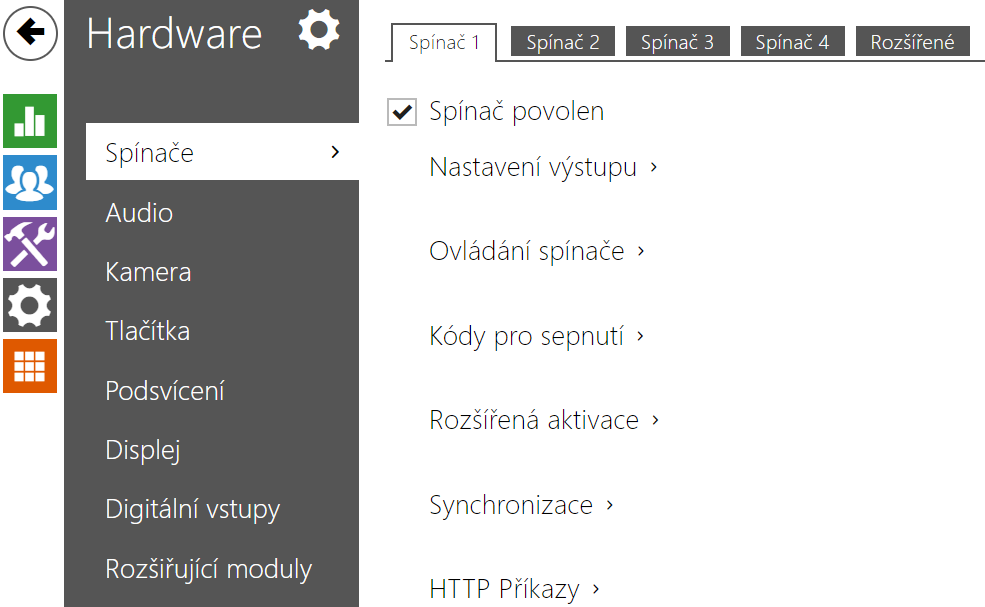

Záložka Spínač 1–4

• Spínač povolen – globálně povoluje nebo zakazuje řízení spínače. Pokud spínač není povolen, nelze jej sepnout žádným ze zadaných kódů (včetně uživatelských kódů spínačů), nelze jej aktivovat hovorem ani tlačítkem rychlé volby.

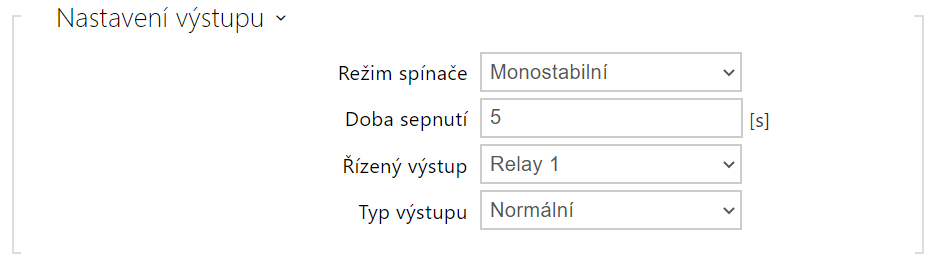

• Režim spínače – nastavuje monostabilní nebo bistabilní režim spínače. V monostabilním režimu je spínač automaticky vypnut po nastavené době sepnutí. V bistabilním režimu se spínač první aktivací zapne a druhou vypne.
• Doba sepnutí – nastavuje dobu sepnutí spínače v monostabilním režimu. V bistabilním režimu spínače se nastavená doba sepnutí neuplatní.
• Řízený výstup – přiřazuje spínači fyzický výstup. Lze vybrat mezi všemi dostupnými výstupy – relé, aktivní výstup, výstup na rozšiřujícím modulu apod. Pokud zvolíte volbu Žádný, spínač nebude ovládat žádný fyzický výstup, ale stále může ovládat externí zařízení pomocí HTTP příkazů.
• Typ výstupu – Pokud používáte Bezpečnostní relé, nastavte typ výstupu na Security. V režimu Security výstup pracuje v Inverzním režimu, tj. je stále sepnutý a ovládá Bezpečnostní relé pomocí specifické sekvence pulzů. Pokud používáte reverzní zámek dveří (tj. dveře jsou při přivedení napětí na zámek uzamčeny), nastavte typ výstupu na hodnotu Inverzní. V případě, že více spínačů je nastaveno na stejný výstup, ale mají rozdílné typy výstupů, budou řízeny podle následující priority: 1. Security, 2. Inverzní, 3. Normální.

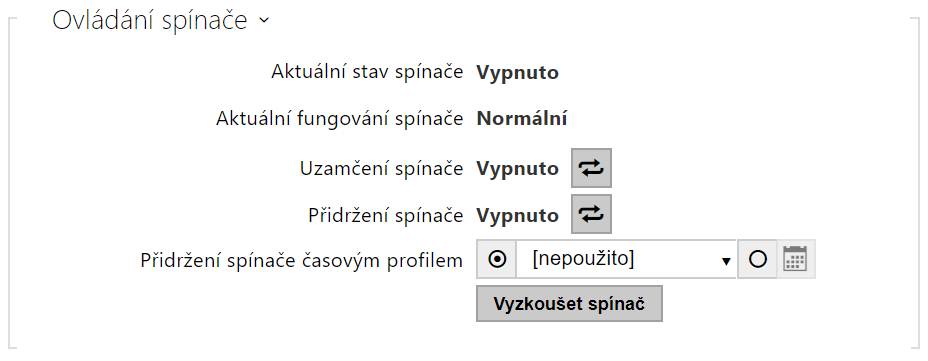

• Aktuální stav spínače – zobrazuje aktuální stav spínače (Zapnuto či Vypnuto).
• Aktuální fungování spínače –  zobrazuje aktuální fungování spínače.
  • Normální: spínač není uzamčen ani přidržen.
  • Přidržen: spínač je přidržen a není uzamčen.
  • Uzamčen: spínač je uzamčen (v tomto případě na přidržení spínače nezáleží, uzamčení má prioritu).
• Uzamčení spínače – přepíná mezi odemčeným a zamčeným stavem. Když je spínač zamčený (ZAPNUTO), jeho logický stav je 0 a nelze jej ovládat, dokud není odemčen.
• Přidržení spínače – zapnuto: spínač je trvale v pozici 1 a není možné ho ovládat, dokud nedojde k jeho uvolnění (v případě, že je zároveň aktivní podržení i zamčení, je spínač uzamčen. Vypnuto: spínač není podržen v pozici 1.
• Přidržení spínače časovým profilem – umožňuje přiřadit spínači předdefinovaný časový profil nebo manuálně nastavit časový profil, který povoluje sepnutí spínače. Pokud přiřazený časový profil není aktivní, lze spínač aktivovat přiložením platné RFID karty, hovorem, zadáním kódu nebo tlačítkem rychlé volby.
• Tlačítko „Vyzkoušet spínač“ – umožňuje ručně aktivovat spínač pro ověření jeho funkce, například elektrického zámku nebo jiného připojeného zařízení.

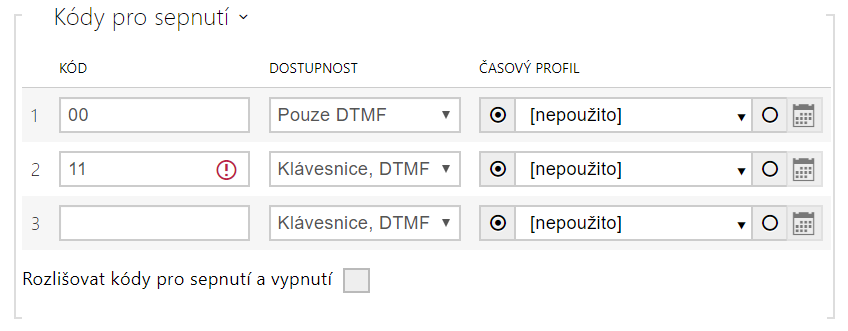

Seznam univerzálních kódů, pomocí kterých lze z telefonního přístroje nebo z klávesnice interkomu aktivovat spínače. Pro každý spínač lze zadat až 10 univerzálních kódů (počet kódů se může u jednotlivých modelů interkomu lišit).

• Kód – umožňuje zadat číselný kód spínače. Kód musí obsahovat alespoň dva znaky pro odemknutí dveří z klávesnice interkomu a minimálně jeden znak pro odemknutí dveří pomocí DTMF z telefonu. Doporučujeme použít alespoň čtyři znaky. Kódy 00 a 11 nelze zadávat z numerické klávesnice, jsou vyhrazeny pro otevírání pomocí DTMF a z klávesnice nebudou akceptovány. Kód se potvrzuje znakem *. Kód může být až 16 znaků dlouhý.
• Dostupnost – volí, jakým způsobem lze kód zadat.
• Časový profil – umožňuje přiřadit ke kódu spínače časový profil a tak řídit jeho platnost.
• Rozlišovat kódy pro sepnutí a vypnutí – nastavuje, zda budou v bistabilním režimu kódy na lichých řádcích (1, 3, ...) použity k aktivaci spínače a kódy na sudých řádcích (2, 4, ...) k deaktivaci.

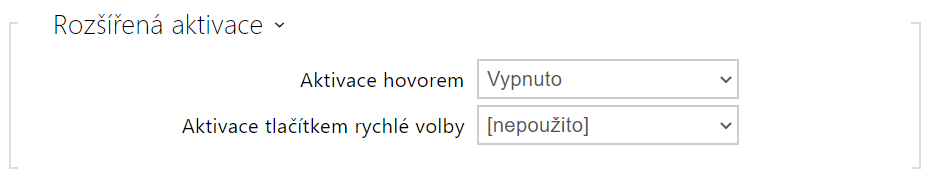

• Aktivace hovorem – umožňuje automatickou aktivaci spínače příchozími nebo odchozími hovory. Spínač je aktivován buď po přednastavenou dobu sepnutí, nebo po celou dobu hovoru v bistabilním režimu.
• Aktivace tlačítkem rychlé volby – umožňuje přiřadit spínači jedno z tlačítek rychlé volby. Spínač je aktivován stiskem tohoto tlačítka.

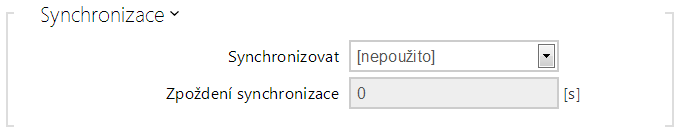

• Synchronizovat – povoluje funkci synchronizace spínače, která umožňuje automatické sepnutí spínače po nastavené době od okamžiku sepnutí jiného spínače. Délku intervalu mezi sepnutím spínačů určuje parametr Zpoždění synchronizace.
• Zpoždění synchronizace – nastavuje délku intervalu mezi synchronizovaným sepnutím dvou spínačů. Parametr se neuplatní, pokud není povolena funkce Synchronizovat.

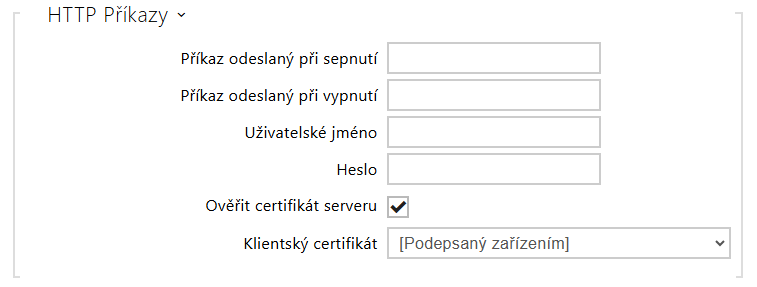

• Příkaz odeslaný při sepnutí – nastavuje URL pro HTTP nebo HTTPS GET požadavek odeslaný při aktivaci spínače.  Příkaz musí být ve tvaru http://ip_adresa/cesta. Např. http://2.2.2.1/relay1=on.

• Příkaz odeslaný při vypnutí –Nastavuje URL pro HTTP nebo HTTPS GET požadavek odeslaný při deaktivaci spínače. Příkaz musí být ve tvaru http://ip_adresa/cesta. Např. http://192.168.1.50/relay1=off.
• Uživatelské jméno – jméno uživatele pro autentizaci připojení k externímu zařízení (WEB relé atd.). Parametr je povinný pouze tehdy, pokud externí zařízení vyžaduje autentizaci.
• Heslo – heslo pro autentizaci připojení k externímu zařízení (WEB relé atd.). Parametr je povinný pouze tehdy, pokud externí zařízení vyžaduje autentizaci.

Záložka Pokročilé

• Kód spínače bez potvrzení – povoluje možnost aktivace prvního kódu spínače uvedeného v seznamu kódů ze strany telefonu bez potvrzení znakem *. Při zaškrtnutí se první kód nepotvrzuje. Toto nastavení se netýká ostatních kódů spínače uvedených v seznamu a zadávání kódu z klávesnice, ty je vždy nutno potvrdit pomocí *. Slouží pro nastavení zpětné kompatibility se staršími modely interkomů firmy 2N.

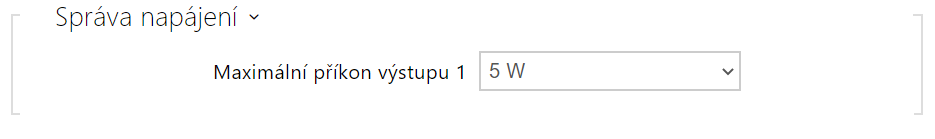

• Maximální příkon výstupu 1 – nastavuje maximální hodnotu příkonu výstupu 1.
