5.6.6 Aktualizace

2N IP interkomy umožňují kromě manuální aktualizace firmware a konfigurace také automaticky stahovat a aktualizovat firmware a konfiguraci podle stanovených pravidel z úložiště na vámi definovaném TFTP nebo HTTP serveru.

Adresa TFTP a HTTP serveru může být nakonfigurována manuálně. 2N IP interkomy podporují automatické zjištění adresy pomocí místního DHCP serveru (tzv. Option 66).

Upozornění

Konfigurační soubor má v sobě uložené přihlašovací heslo. Pokud je heslo v souboru výchozím heslem 2n, bude nahrána pouze platná část konfigurace. To znamená, že se konfigurace nahraje, ale heslo zůstane původní a nezmění se na hodnotu uvedenou v souboru.

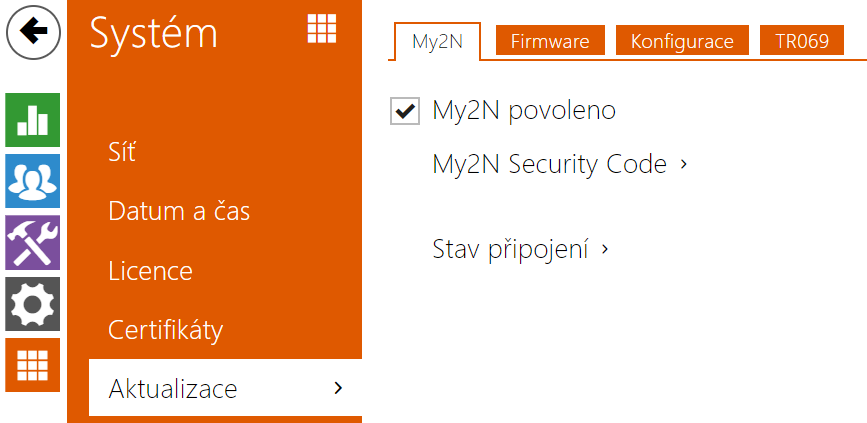

Záložka My2N

My2N / TR069 povoleno – povoluje připojení ke službě My2N příp. jinému ACS serveru.

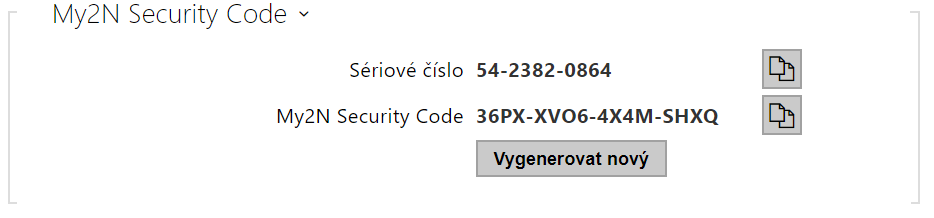

Sériové číslo – zobrazuje sériové číslo zařízení, pro které je platný My2N kód.
My2N Security Code – zobrazuje plné znění kódu sloužícího k aktivaci aplikace.
VYGENEROVAT NOVÝ – aktuální My2N Security Code bude zneplatněn a bude vygenerován nový.

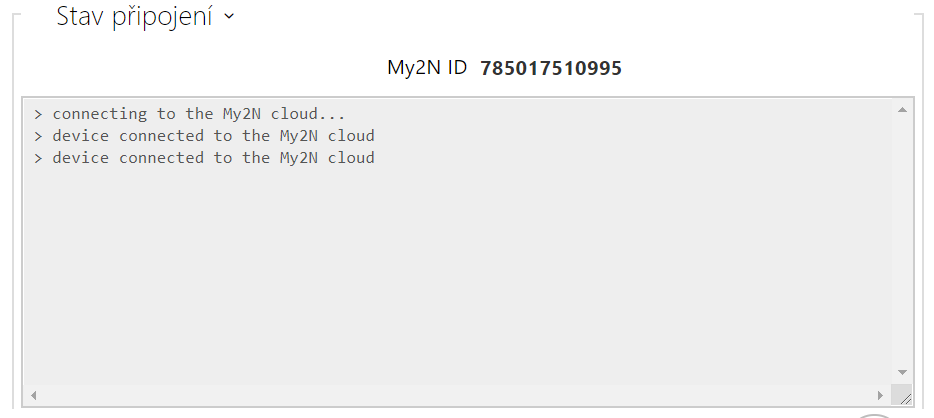

Zobrazuje informace o stavu připojení zařízení do My2N.

My2N ID – unikátní identifikátor společnosti vytvořený pomocí My2N portálu.

Záložka Firmware

Na této záložce se nastavuje automatické stahování firmware z vámi definovaného serveru. Interkom v nastavených intervalech porovnává soubor na serveru s aktuálním firmware a v případě, že firmware na serveru je novější, provede automatickou aktualizaci včetně restartu interkomu (cca 30 s). Doporučujeme proto nastavit časově aktualizaci tak, aby probíhala v době minimálního využívání interkomu (např. v noci).

2N IP interkom očekává na serverech soubory s názvy:

1. MODEL-firmware.bin – firmware interkomu
2. MODEL-common.xml – společná konfigurace všech interkomů daného modelu
3. MODEL-MACADDR.xml – specifická konfigurace pro jeden interkom

MODEL v názvu souboru specifikuje technické označení 2N IP interkomu nebo 2N IP audio zařízení:

hipv – 2N IP Vario
hipf – 2N IP Force
hipsf – 2N IP Safety
hipak – 2N IP Audio Kit
hipvk – 2N IP Video Kit
hipve – 2N IP Verso
verso2 – 2N IP Verso 2.0
au – 2N Access Unit
aug2 – 2N Access Unit 2.0
aum – 2N Access Unit M
auqr – 2N Access Unit QR
hipso – 2N IP Solo
hipba – 2N IP Base
sac – 2N SIP Audio Converter
sassh – 2N SIP Speaker Horn
ss – 2N SIP Speaker
style – 2N IP Style
ipone – 2N IP One

MACADDR je MAC adresa interkomu ve formátu 00-00-00-00-00-00. MAC adresu interkomu naleznete na výrobním štítku nebo přímo ve webovém rozhraní v záložce Stav interkomu.

Příklad:

2N IP Vario s MAC adresou 00-87-12-AA-00-11 bude stahovat z TFTP serveru soubory s těmito názvy:

hipv-firmware.bin
hipv-common.xml
hipv-00-87-12-aa-00-11.xml

Automaticky aktualizovat firmware – povoluje automatické stahování firmware z TFTP/HTTP serveru.

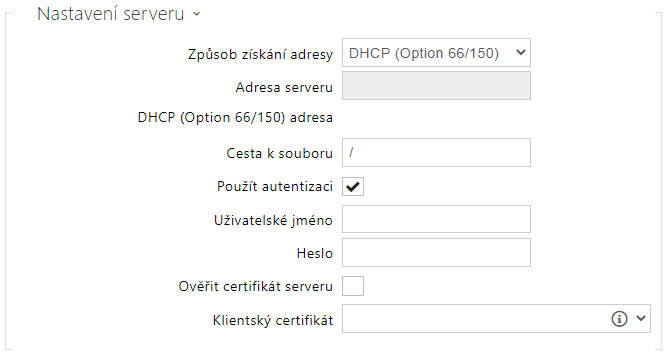

Způsob získání adresy – umožňuje zvolit, zda adresa TFTP/HTTP serveru bude zadána manuálně nebo se použije adresa získaná automaticky z DHCP serveru pomocí parametru Option 66 (nebo 150).
Adresa serveru – umožňuje manuálně zadat adresu serveru TFTP (tftp://ip_adresa), HTTP (http://ip_adresa) nebo HTTPS (https://ip_adresa).
DHCP (Option 66/150) adresa – zobrazuje adresu serveru získanou pomocí DHCP Option 66 nebo 150.
Cesta k souboru – nastavuje cestu ke složce s firmwarem. Zadejte / pro hledání model-firmware.bin (konkrétní model) v kořenovém adresáři serveru. Více informací o modelech apod. lze zobrazit v bočním panelu nápovědy.
Použít autentizaci – umožňuje nastavit používání autentizaci pro přístup k HTTP serveru.
Uživatelské jméno – uživatelské jméno použité pro autentizaci na serveru.
Heslo – heslo pro použité pro autentizaci na serveru.
Ověřit certifikát serveru – specifikuje sadu certifikátů certifikačních autorit pro ověření platnosti veřejného certifikátu ACS serveru.
Klientský certifikát – specifikuje klientský certifikát a privátní klíč, pomocí kterých se ověřuje oprávnění interkomu komunikovat se ACS serverem.

Info

Intercom obsahuje Factory Cert certifikát, podepsaný certifikát, který je možné použít např. pro integraci s British Telecom.

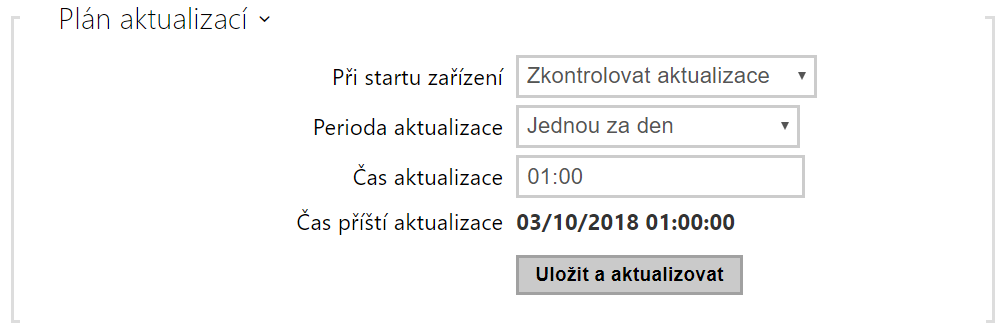

Při startu interkomu – povoluje kontrolu anebo provedení aktualizace po každém startu interkomu.
Perioda aktualizace – nastavuje periodu provádění aktualizace. Automatickou aktualizaci lze nastavit jednou za hodinu, den, týden, měsíc nebo periodu nastavit manuálně.
Čas aktualizace – umožňuje nastavit čas ve formátu HH:MM, kdy se má aktualizace pravidelně provádět. Takto lze nastavit provádění aktualizace v době, kdy je interkom nejméně využíván. Parametr se neuplatní, pokud perioda aktualizace je nastavena na dobu kratší než jeden den.
Čas příští aktualizace – zobrazuje čas naplánovaného provedení další aktualizace.

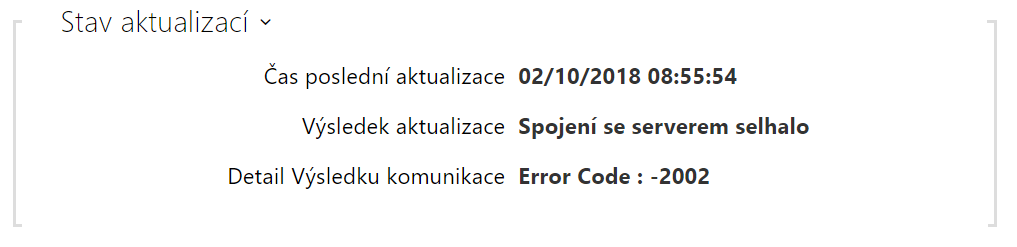

Čas poslední aktualizace – zobrazuje čas naposledy provedené aktualizace.
Výsledek aktualizace – zobrazuje výsledek naposledy provedené aktualizace. Možné hodnoty jsou následující: DHCP option 66 failed, Firmware is up to date, Server connection failed, Running..., File not found.
Detail Výsledku komunikace – chybný kód komunikace se serverem nebo status kód protokolu TFTP/HTTP.

Výsledek	Popis
Adresa serveru je neplatná	Adresa serveru je neplatná.
Protokol není podporován	Protokol není podporován. Podporovány jsou jen protokoly HTTP(s) a TFTP.
Umístění souboru je neplatné	Umístění daného souboru je neplatné.
Funkce DHCP Option 66 selhala	Nahrávání adresy serveru přes protokol DHCP Option 66 nebo 150 selhalo.
Doménové jméno je neplatné	Doménové jméno serveru je neplatné kvůli nesprávné konfiguraci nebo nedostupnosti DNS serveru.
Server nenalezen	Požadovaný HTTP/TFTP server neodpovídá.
Autentizace selhala	Autentizační data HTTP nejsou správná.
Soubor nenalezen	Soubor nebyl na serveru nalezen.
Požadavek čeká ve frontě...	Žádost o aktualizaci čeká ve frontě.
Probíhá...	Aktualizace probíhá.
Soubor je neplatný	Soubor ke stažení je poškozen nebo nesprávného typu.
Firmware je aktuální	Pokus o aktualizaci firmwaru ukázal, že byla nahrána nejnovější verze firmwaru.
Aktualizace proběhla úspěšně	Aktualizace konfigurace/firmwaru proběhla úspěšně. V případě aktualizace firmwaru bude zařízení za pár sekund restartováno.
Interní chyba	Při stahování souboru došlo k neidentifikované chybě.

Záložka Konfigurace

Na této záložce se nastavuje automatické stahování konfigurace z vámi definovaného serveru. Interkom v nastavených intervalech stáhne soubor ze serveru a rekonfiguruje se. Při této aktualizaci nedochází k restartu interkomu.

Poznámka

V případě interkomu 2N IP Vario s displejem dojde při každé aktualizaci až k několikasekundovému přerušení funkce displeje v okamžiku, kdy probíhá jeho rekonfigurace. Doporučujeme proto nastavit časově aktualizaci tak, aby probíhala v době minimálního využívání interkomu (např. v noci).

Automaticky aktualizovat konfiguraci – povoluje automatické stahování konfigurace z TFTP/HTTP serveru.

Způsob získání adresy – umožňuje zvolit, zda adresa TFTP/HTTP serveru bude zadána manuálně nebo se použije adresa získaná automaticky z DHCP serveru pomocí parametru Option 66.
Adresa serveru – umožňuje manuálně zadat adresu serveru TFTP (tftp://ip_adresa), HTTP (http://ip_adresa) nebo HTTPS (https://ip_adresa).
DHCP (Option 66) adresa – zobrazuje adresu serveru získanou pomocí DHCP Option 66 nebo 150.
Cesta k souboru – nastavuje adresář příp. předponu názvu souboru s firmware nebo konfigurací na serveru. Interkom očekává soubory s názvy XhipY_firmware.bin, XhipY-common.xml a XhipY-MACADDR.xml, kde X je předpona daná tímto parametrem a Y specifikuje model interkomu.
Použít autentizaci – umožňuje nastavit používání autentizaci pro přístup k HTTP serveru.
Uživatelské jméno – uživatelské jméno použité pro autentizaci na serveru.
Heslo – heslo pro použité pro autentizaci na serveru.
Ověřit certifikát serveru – specifikuje sadu certifikátů certifikačních autorit pro ověření platnosti veřejného certifikátu ACS serveru.
Klientský certifikát – specifikuje klientský certifikát a privátní klíč, pomocí kterých se ověřuje oprávnění interkomu komunikovat se ACS serverem.

Info

Intercom obsahuje Factory Cert certifikát, podepsaný certifikát, který je možné použít např. pro integraci s British Telecom.

Heslo konfigurace – nastavuje heslo použité pro rozšifrování konfigurace zabezpečené heslem.

Při startu interkomu – povoluje kontrolu anebo provedení aktualizace po každém startu interkomu.
Perioda aktualizace – nastavuje periodu provádění aktualizace. Automatickou aktualizaci lze nastavit jednou za hodinu, den, týden, měsíc nebo periodu nastavit manuálně.
Čas aktualizace – umožňuje nastavit čas ve formátu HH:MM, kdy se má aktualizace pravidelně provádět. Takto lze nastavit provádění aktualizace v době, kdy je interkom nejméně využíván. Parametr se neuplatní, pokud perioda aktualizace je nastavena na dobu kratší než jeden den.
Čas příští aktualizace – zobrazuje čas naplánovaného provedení další aktualizace.

Čas poslední aktualizace – zobrazuje čas naposledy provedené aktualizace.

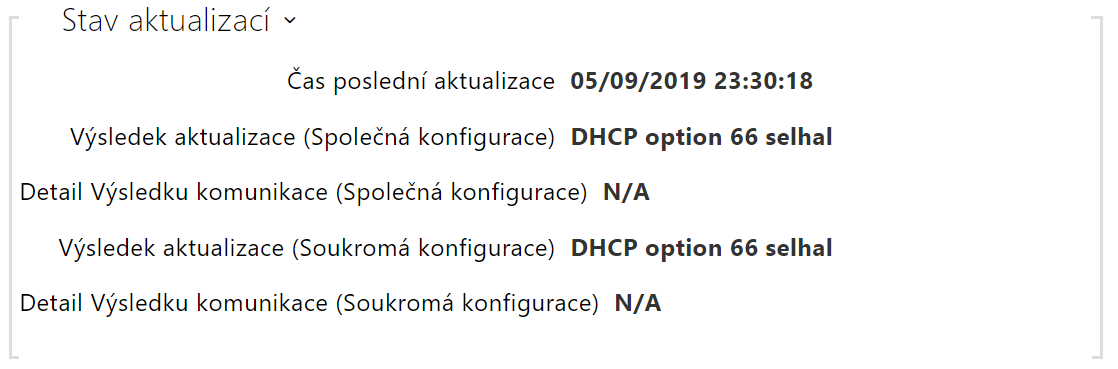

Výsledek aktualizace (Společná konfigurace) – zobrazuje výsledek naposledy provedené společné aktualizace. Možné hodnoty jsou následující: DHCP option 66 failed, Firmware is up to date, Server connection failed, Running..., File not found.
Detail Výsledku komunikace (Společná konfigurace) – chybný kód komunikace se serverem nebo status kód protokolu TFTP/HTTP.
Výsledek aktualizace (Soukromé konfigurace) – k soukromé konfiguraci dojde až po aktualizaci společné konfigurace. Zařízení se soukromou konfigurací se identifikuje podle MAC adresy. Zobrazuje výsledek naposledy provedené soukromé aktualizace. Možné hodnoty jsou následující: DHCP option 66 selhal, Firmware is up to date, Server connection failed, Running..., File not found.
Detail Výsledku komunikace (Soukromá konfigurace) – chybný kód komunikace se serverem nebo status kód protokolu TFTP/HTTP.

Záložka TR069

Na této záložce se povoluje a konfiguruje vzdálená správa interkomu pomocí protokolu TR-069.Protokol TR-069 umožňuje spolehlivě konfigurovat parametry interkomu, obnovit a zálohovat konfiguraci, příp. upgradovat firmware zařízení.

Protokol TR-069 je využíván cloudovou službou My2N. Pro správnou funkci interkomu s My2N je nutné službu TR-069 povolit a parametr aktivní profil nastavit na hodnotu My2N. Poté se interkom bude periodicky přihlašovat ke službě My2N, která ho může konfigurovat.

Tato funkce umožňuje připojit interkom k vašemu vlastnímu ACS (Auto Configuration Server). V takovém případě bude připojení ke službě My2N na interkomu vypnuto.

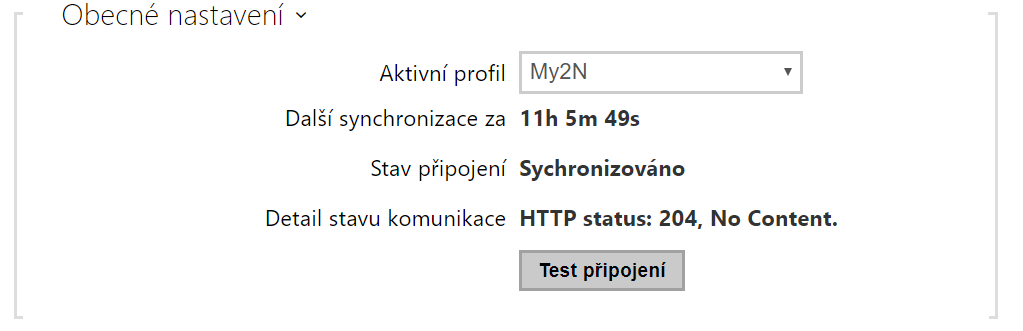

My2N / TR069 – povoluje službu My2N / TR069.

Aktivní profil – umožňuje vybrat jeden z přednastavených profilů (ACS serveru) příp. zvolit vlastní nastavení a připojení k ACS serveru nakonfigurovat ručně.
Další synchronizace za – zobrazuje, za jak dlouho bude interkom kontaktovat vzdálený ACS server.
Stav připojení – zobrazuje aktuální stav připojení k ACS serveru, příp. popis chybového stavu.
Detail stavu komunikace – chybný kód komunikace se serverem nebo status kód protokolu TFTP/HTTP.
Test připojení – testuje připojení ke službě TR069 dle nastaveného profilu, viz Aktivní profil. Výsledek testu se zobrazí v poli Stav připojení.

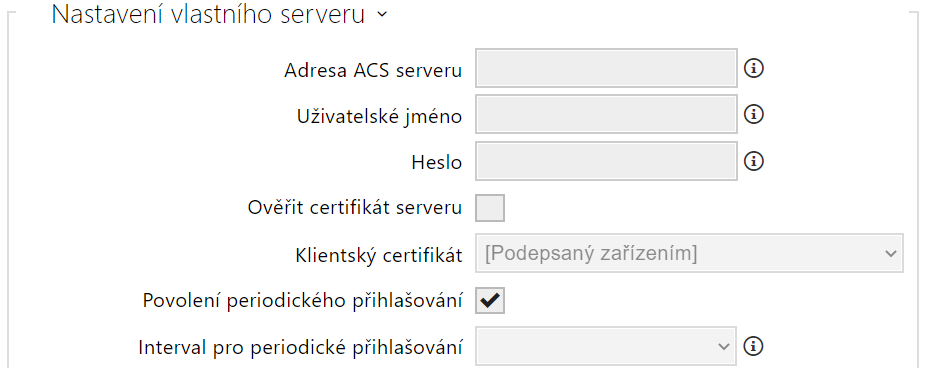

Adresa ACS serveru – nastavuje adresu ACS serveru ve formátu ipadresa[: port], např. 192.168.1.1:7547
Uživatelské jméno – nastavuje uživatelské jméno pro autentizaci interkomu na ACS serveru
Heslo – nastavuje uživatelské heslo pro autentizaci interkomu na ACS serveru
Ověřit certifikát serveru – specifikuje sadu certifikátů certifikačních autorit pro ověření platnosti veřejného certifikátu ACS serveru. Lze zvolit jednu ze tří sad certifikátů, viz kapitola Certifikáty. Pokud není certifikát certifikační autority uveden, veřejný certifikát ACS serveru se neověřuje.
Klientský certifikát – specifikuje klientský certifikát a privátní klíč, pomocí kterých se ověřuje oprávnění interkomu komunikovat se ACS serverem. Lze zvolit jednu ze tří sad uživatelských certifikátů a privátních klíčů, viz kapitola Certifikáty.
Povolení periodického přihlašování – povoluje periodické přihlašování interkomu k ACS serveru.
Interval pro periodické přihlašování – nastavuje interval periodického přihlašování k ACS serveru, pokud je povolen pomocí parametru Povolení periodického přihlašování.
