5.6.6 Aktualisierung

Die 2N IP Interkoms ermöglichen außer der manuellen Aktualisierung der Firmware und der Konfiguration auch die Firmware und Konfiguration gemäß den festgelegten Regeln vom Speicherplatz in dem durch Sie definierten TFTP- oder HTTP-Server automatisch herunterzuladen und zu aktualisieren.

Die Adresse des TFTP und HTTP-Server kann manuell konfiguriert werden. Die 2N IP Interkoms unterstützen die automatische Feststellung der Adresse mittels des lokalen DHCP-Servers (sog. Option 66).

Hinweis

In der Konfigurationsdatei ist das Anmeldepasswort gespeichert. Ist das Passwort in der Datei das 2n Default-Passwort , wird nur der gültige Teil der Konfiguration geladen. Das bedeutet, dass die Konfiguration geladen wird, aber das Passwort nicht auf den in der Datei angegebenen Wert geändert wird, sondern das ursprüngliche Passwort beibehalten wird.

My2N

My2N aktiviert – erlaubt den Anschluss an den Dienst My2N ggf. an einen anderen ACS-Server.

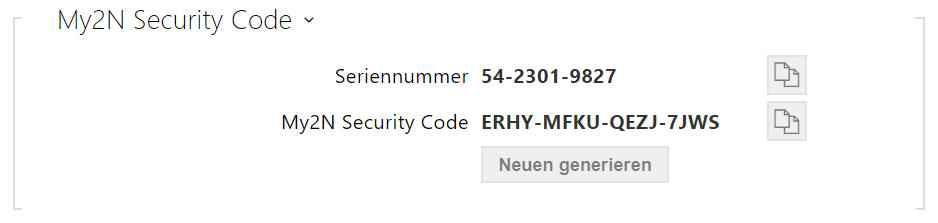

Seriennummer – zeigt die Seriennummer des Geräts an, für das der My2N-Code gültig ist.
My2N Security Code – zeigt den vollen Code an, der zur Aktivierung der Applikation dient.

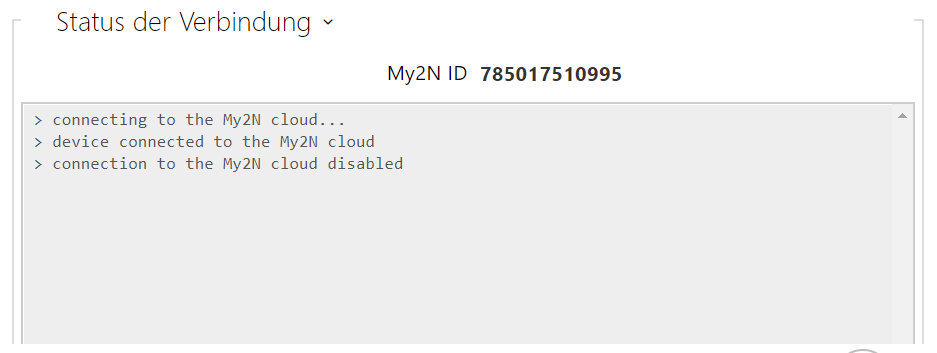

Zeigt Informationen zum Verbindungsstatus des Geräts zu My2N an.

My2N ID – einzigartiger Identifikator der Gesellschaft, der mittels des My2N-Portals erstellt wurde.

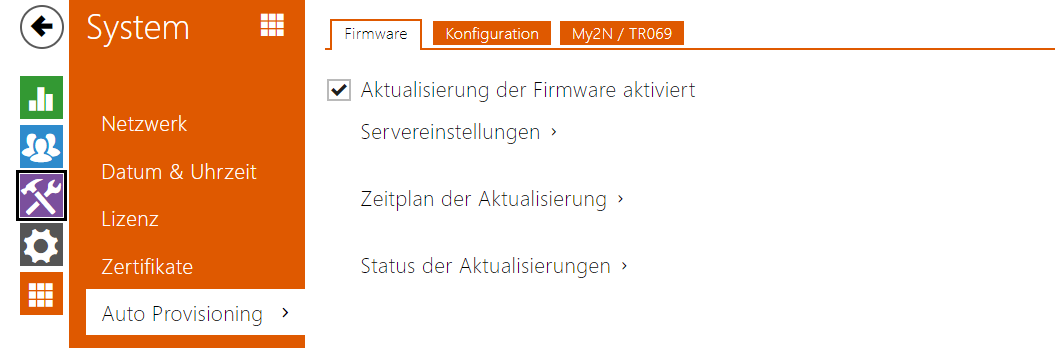

Registerkarte Firmware

In dieser Registerkarte wird das automatische Herunterladen der Firmware vom durch Sie definierten Server eingestellt. Das Interkom vergleicht in eingestellten Intervallen die Datei auf dem Server mit der aktuellen Firmware und im Fall, dass die Firmware auf dem Server neuer ist, führt es die automatische Aktualisierung einschließlich des Interkomneustarts (ca .30 s) durch. Wir empfehlen deshalb die Aktualisierung zeitlich so einzustellen, dass sie in der Zeit der minimalen Interkomnutzung (z.B. in der Nacht) stattfindet. Das

2N IP Interkom erwartet auf Servern Dateien mit den Bezeichnungen:

1. MODELL-firmware.bin – Interkomfirmware
2. MODELL-common.xml – gemeinsame Konfiguration aller Interkoms des jeweiligen Modells
3. MODELL-MACADDR.xml – spezifische Konfiguration für ein Interkom

MODEL im Dateinamen gibt die technische Bezeichnung der 2N IP-Sprechanlage oder des 2N IP-Audiogeräts an:

hipv – 2N IP Vario
hipf – 2N IP Force
hipsf – 2N IP Safety
hipak – 2N IP Audio Kit
hipvk – 2N IP Video Kit
hipve – 2N IP Verso
verso2 – 2N IP Verso 2.0
au – 2N Access Unit
aug2 – 2N Access Unit 2.0
aum – 2N Access Unit M
auqr – 2N Access Unit QR
hipso – 2N IP Solo
hipba – 2N IP Base
sac – 2N SIP Audio Converter
sassh – 2N SIP Speaker Horn
ss – 2N SIP Speaker
style – 2N IP Style
ipone – 2N IP One

MACADDR ist die MAC-Adresse des Interkoms im Format 00-00-00-00-00-00. Die MAC-Adresse des Interkoms ist auf dem Herstellerschild oder direkt in der Schnittstelle in der Registerkarte Interkomstatus zu finden.

Beispiel:

2N IP Vario mit der MAC-Adresse 00-87-12-AA-00-11 wird vom TFTP-Server Dateien mit diesen Bezeichnungen herunterladen:

hipv-firmware.bin
hipv-common.xml
hipv-00-87-12-aa-00-11.xml

Parameterliste

Aktualisierung der Firmware aktiviert – erlaubt das automatische Herunterladen der Firmware/Konfiguration vom TFTP/HTTP-Server.

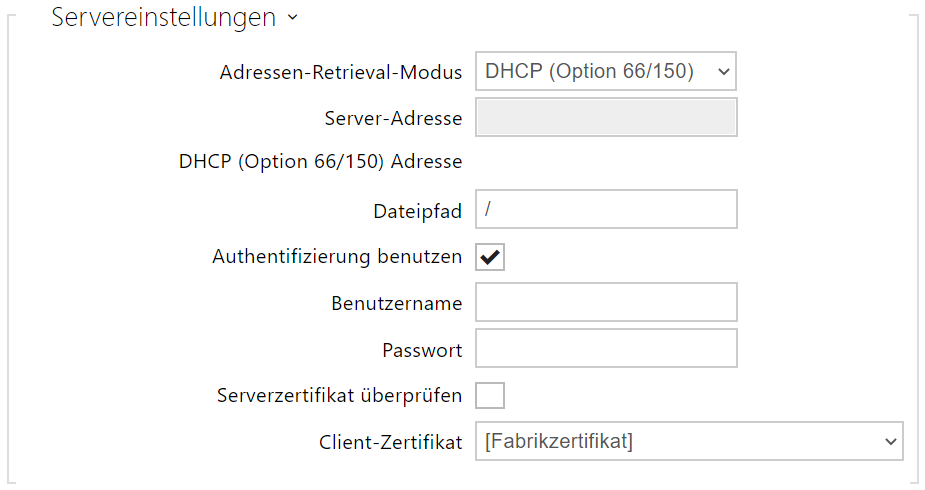

Adresse Datenabrufmodus – ermöglicht zu wählen, ob die Adresse des TFTP/HTTP-Servers manuell eingegeben wird oder ob man die Adresse verwendet, die automatisch vom DHCP-Servers mittels des Parameters Option 66 übermittelt wurde.
Server-Adresse – ermöglicht manuell die Adresse des TFTP-Servers einzugeben tftp://ip_adresa), HTTP (http://ip_adresa) oder HTTPS (https://ip_adresa).
DHCP (Option 66/150) Adresse – zeigt die Adresse an, die mittels DHCP Option 66 oder oder 150 übermittelt wurde.
Dateipfad – legen Sie den Pfad zum Firmware-Ordner fest. Geben Sie / ein, um nach model-firmware.bin (spezifisches Modell) im Stammverzeichnis des Servers zu suchen. Details zu Modellen usw. finden Sie in der Seitenleiste (?)
Authentifizierung benutzen – ermöglicht die Anwendung der Authentifizierung für den Zutritt zum HTTP-Server einzustellen.
Benutzername – der Nutzername, der für die Authentifizierung auf dem Server benutzt wurde.
Passwort – das Passwort, dass für die Authentifizierung auf dem Server benutzt wurde.
Serverzertifikat überprüfen – überprüft das öffentliche Zertifikat des ACS-Servers anhand der auf das Gerät hochgeladenen CA-Zertifikate.
Client-Zertifikat – gibt das Kundenzertifikat und den privaten Schlüssel an, mit denen die Berechtigung der Sprechanlage zur Kommunikation mit dem ACS-Server überprüft wird.

Info

Interkom enthält Factory Cert Zertifikat, ein unterzeichnetes Zertifikat, das z. B. zur Integrierung mit British Telecom verwendet werden kann.

Konfigurationskennwort –legen Sie das Kennwort fest, das zum Entschlüsseln der passwortgeschützten Konfiguration verwendet wird.

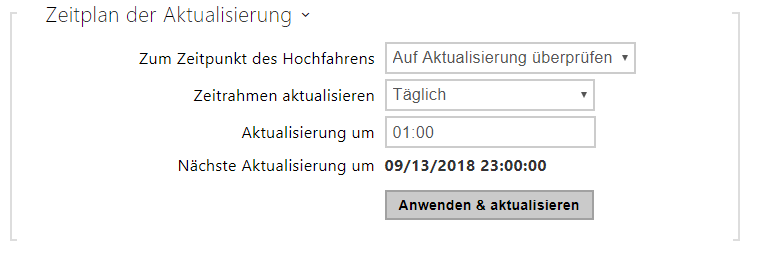

Zum Zeitpunkt des Hochfahrens – erlaubt die Kontrolle oder die Durchführung der Aktualisierung nach jedem Interkomstart.
Zeitrahmen aktualisieren – stellt die Periode der Aktualisierung ein. Automatische Aktualisierung kann man einmal stündlich, täglich, wöchentlich oder monatlich einstellen, oder die Periode manuell einstellen.
Aktualisierung um – ermöglicht die Uhrzeit im Format HH:MM einzustellen, in der regelmäßig die Aktualisierung durchgeführt werden soll. So kann man die Durchführung der Aktualisierung zu der Uhrzeit einstellen, in der das Interkom am wenigsten genutzt wird. Der Parameter wird nicht angewendet, wenn die Aktualisierungsperiode so eingestellt ist, dass sie kürzer als ein Tag ist.
Nächste Aktualisierung um – zeigt die Uhrzeit der weiteren geplanten Aktualisierung an.

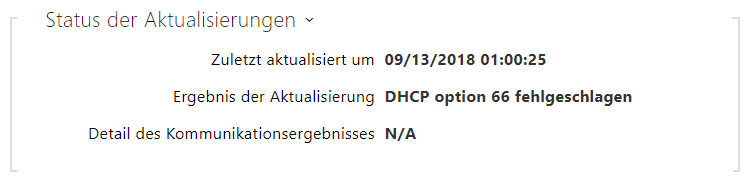

Zuletzt aktualisiert um – zeigt die Uhrzeit der zuletzt durchgeführten Aktualisierung an.
Ergebnis der Aktualisierung – zeigt das Ergebnis der zuletzt durchgeführten Aktualisierung an. Mögliche Werte sind folgende: DHCP option 66 failed, Firmware is up to date, Server connection failed, Running..., File not found.
Detail des Kommunikationsergebnisses – falscher Code der Kommunikation mit Server oder Statuscode des TFTP/HTTP Protokolls.

Ergebnis	Beschreibung
Die Serveradresse ist ungültig	Die Serveradresse ist ungültig.
Das Protokoll wird nicht unterstützt	Das Protokoll wird nicht unterstützt. Unterstützt werden nur die Protokolle HTTP(s) und TFTP.
Die Position der Datei ist ungültig	Die Position der jeweiligen Datei ist ungültig
Die Funktion DHCP Option 66 ist fehlgeschlagen	Das Hochladen der Serveradresse über das DHCP-Protokoll Option 66 oder 150 ist fehlgeschlagen.
Der Domainname ist ungültig	Der Domainname des Servers ist wegen der unrichtigen Konfiguration oder unmöglichen Erreichbarkeit des DNS-Servers ungültig.
Server nicht gefunden	Der geforderte HTTP/TFTP-Server antwortet nicht.
Die Authentifizierung ist fehlgeschlagen	Die Authentifizierungsdaten HTTP sind nicht richtig.
Datei nicht gefunden	Die Datei wurde nicht auf dem Server gefunden.
Die Forderung befindet sich in der Warteschleife...	Die Aktualisierungsanforderung befindet sich in der Warteschleife.
Läuft...	Die Aktualisierung läuft
Die Datei ist ungültig	Die Datei zum Herunterladen ist beschädigt oder falschen Typs.
Die Firmware ist aktuell	Der Versuch der Firmwareaktualisierung hat gezeigt, dass die neueste Firmwareversion hochgeladen wurde.
Die Aktualisierung war erfolgreich	Die Aktualisierung der Konfiguration/Firmware war erfolgreich Im Fall der Firmwareaktualisierung wird die Anlage in ein Paar Sekunden neustarten.
Interner Fehler	Beim Herunterladen der Datei ist ein nicht identifizierter Fehler aufgetreten.

Registerkarte Konfiguration

In dieser Registerkarte wird das automatische Herunterladen der Konfiguration vom durch Sie definierten Server eingestellt. Das Interkom wird in den eingestellten Intervallen die Datei vom Server herunterladen und sich rekonfigurieren. Bei dieser Aktualisierung kommt es zu keinem Interkomneustart.

Anmerkung

Beim Interkom 2N IP Vario mit Display wird es bei jeder Aktualisierung zu einer Unterbrechung der Displayfunktion von bis mehreren Sekunden zu dem Zeitpunkt kommen, in dem seine Rekonfiguration läuft. Wir empfehlen deshalb die Aktualisierung zeitlich so einzustellen, dass sie in der Zeit der minimalen Interkomnutzung (z.B. in der Nacht) stattfindet.

Aktualisierung der Konfiguration aktiviert – erlaubt das automatische Herunterladen der Firmware/Konfiguration vom TFTP/HTTP-Server.

Adresse Datenabrufmodus – ermöglicht zu wählen, ob die Adresse des TFTP/HTTP-Servers manuell eingegeben wird oder ob man die Adresse verwendet, die automatisch vom DHCP-Servers mittels des Parameters Option 66 übermittelt wurde.
Server-Adresse – ermöglicht manuell die Adresse des TFTP-Servers einzugebentftp://ip_adresa), HTTP (http://ip_adresa) oder HTTPS (https://ip_adresa).
DHCP (Option 66/150) Adresse – zeigt die Adresse an, die mittels DHCP Option 66 oder oder 150 übermittelt wurde.
Dateipfad – stellt das Verzeichnis bzw. die Vorsilbe der Dateibezeichnung mit der Firmware oder Konfiguration auf dem Server ein. Das Interkom erwartet Dateien mit den Bezeichnungen XhipY_firmware.bin, XhipY-common.xml a XhipY-MACADDR.xml, wo X das Präfix ist, das durch diesen Parameter gegeben ist, und Y das Interkommodell spezifiziert.
Authentifizierung benutzen – ermöglicht die Anwendung der Authentifizierung für den Zutritt zum HTTP-Server einzustellen.
Benutzername – der Nutzername, der für die Authentifizierung auf dem Server benutzt wurde.
Passwort – das Passwort, dass für die Authentifizierung auf dem Server benutzt wurde.
Serverzertifikat überprüfen – überprüft das öffentliche Zertifikat des ACS-Servers anhand der auf das Gerät hochgeladenen CA-Zertifikate.
Client-Zertifikat – gibt das Kundenzertifikat und den privaten Schlüssel an, mit denen die Berechtigung der Sprechanlage zur Kommunikation mit dem ACS-Server überprüft wird.

Info

Interkom enthält Factory Cert Zertifikat, ein unterzeichnetes Zertifikat, das z. B. zur Integrierung mit British Telecom verwendet werden kann.

Zum Zeitpunkt des Hochfahrens – erlaubt die Kontrolle oder die Durchführung der Aktualisierung nach jedem Interkomstart.
Zeitrahmen aktualisieren – stellt die Periode der Aktualisierung ein. Automatische Aktualisierung kann man einmal stündlich, täglich, wöchentlich oder monatlich einstellen, oder die Periode manuell einstellen.
Aktualisierung um – ermöglicht die Uhrzeit im Format HH:MM einzustellen, in der regelmäßig die Aktualisierung durchgeführt werden soll. So kann man die Durchführung der Aktualisierung zu der Uhrzeit einstellen, in der das Interkom am wenigsten genutzt wird. Der Parameter wird nicht angewendet, wenn die Aktualisierungsperiode so eingestellt ist, dass sie kürzer als ein Tag ist.
Nächste Aktualisierung um – zeigt die Uhrzeit der weiteren geplanten Aktualisierung an.

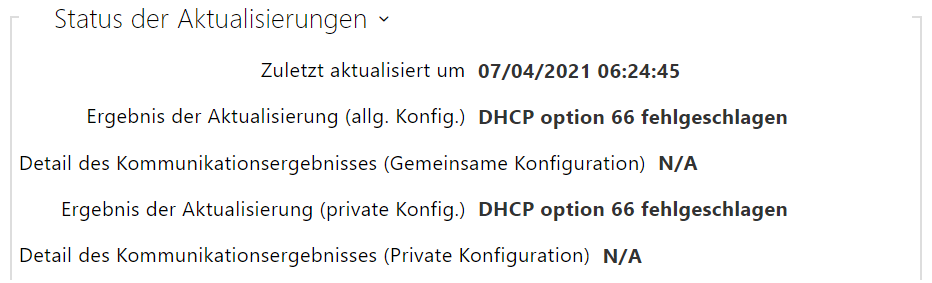

Zuletzt aktualisiert um – zeigt die Uhrzeit der zuletzt durchgeführten Aktualisierung an.
Ergebnis der Aktualisierung (allg. Konfig) – zeigt das Ergebnis der zuletzt durchgeführten Aktualisierung an. Mögliche Werte sind folgende: DHCP option 66 failed, Firmware is up to date, Server connection failed, Running..., File not found.
Detail des Kommunikationsergebnisses (Gemeinsame Konfiguration) – falscher Code der Kommunikation mit Server oder Statuscode des TFTP/HTTP Protokolls.
Ergebnis der Aktualisierung (private Konfig.) – die private Konfigurierung erfolgt erst nach Aktualisierung der gemeinsamen Konfiguration. En Gerät mit privaten Konfiguration wird nach MAC-Adresse identifiziert. Zeigt das Ergebnis der zuletzt durchgeführten Aktualisierung an. Mögliche Werte sind folgende: DHCP option 66 failed, Firmware is up to date, Server connection failed, Running..., File not found.
Detail des Kommunikationsergebnisses (Private Konfiguration) – falscher Code der Kommunikation mit Server oder Statuscode des TFTP/HTTP Protokolls.

Registerkarte My2N / TR069

In dieser Registerkarte wird die Fernverwaltung des Interkoms mittels des Protokolls TR-069 erlaubt und konfiguriert. Das Protokoll TR-069 ermöglicht zuverlässig die Interkomparameter zu konfigurieren, die Konfiguration wiederherzustellen und eine Sicherheitskopie zu erstellen ggf. ein Update der Firmware der Anlage durchzuführen.

Das Protokoll TR-069 wird durch den Cloud-Dienst My2N genutzt. Für die richtige Funktion des Interkoms mit My2N muss man immer die Leistung TR-069 freigeben und den Parameter aktives Profil auf den Wert My2N einstellen. Danach wird sich das Interkom periodisch zum Dienst My2N anmelden, der es konfigurieren kann.

Diese Funktion ermöglicht das Interkom an ihren eigenen ACS (Auto Configuration Server) anzuschließen. In diesem Fall wird der Anschluss zum Dienst My2N auf dem Interkom ausgeschaltet.

My2N / TR069 erlaubt – erlaubt den Anschluss an den Dienst My2N ggf. an einen anderen ACS-Server.

Aktives Profil – ermöglich eines der voreingestellten Profile (des ACS-Servers) zu wählen ggf. die eigene Einstellung und den Anschluss an den ACS-Server manuell zu konfigurieren.
Nächste Synchronisierung nach – zeigt an, wie lange es dauern wird, bis das Interkom Kontakt mit dem entfernten ACS-Server aufnehmen wird.
Status der Verbindung – zeigt den aktuellen Staus des Anschlusses an den ACS-Server ggf. die Beschreibung des Fehlerstatus an.
Verbindungstest – testet den Anschluss an den TR069-Dienst gemäß dem eingestellten Profil, siehe Aktives Profil. Das Testergebnis wird im Feld Anschlussstatus angezeigt.

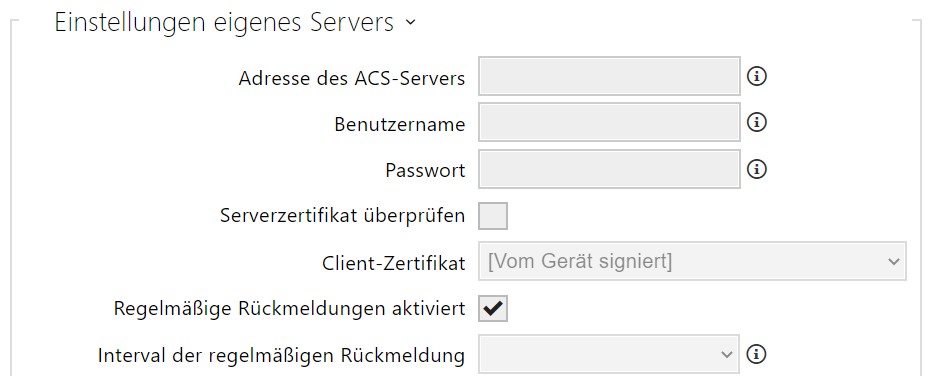

Adresse des ACS-Servers – stellt die Adresse des ACS-Servers im Format ipadresse[: port] ein, z.B.. 192.168.1.1:7547
Benutzername – stellt den Nutzernamen für die Authentifizierung des Interkoms auf dem ACS-Server ein
Passwort – stellt das Nutzerpasswort für die Authentifizierung des Interkoms auf dem ACS-Server ein
Serverzertifikat überprüfen – spezifiziert den Satz der Zertifikate der Zertifizierungsautoritäten für die Überprüfung der Gültigkeit des öffentlichen Zertifikats des ACS-Servers. Man kann eine der drei Gruppen der Zertifikate auswählen; siehe Kapitel Zertifikate. Ist kein Zertifikat der Zertifizierungsautorität angeführt, wird das öffentliche Zertifikat des ACS-Servers nicht verifiziert.
Client-Zertifikat – spezifiziert das Nutzerzertifikat und den privaten Schlüssel, mit Hilfe deren die Berechtigung des Interkoms verifiziert wird, mit dem ACS-Server zu kommunizieren. Man kann einen der drei Sätze der Nutzerzertifikate und privaten Schlüssel wählen, siehe Kapitel Zertifikate.
Regelmäßige Rückmeldungen aktiviert – erlaubt die periodische Anmeldung des Interkoms zum ACS-Server.
Interval der regelmäßigen Rückmeldung – stellt das Intervall der periodischen Anmeldung zum ACS-Server ein, wenn es mittels des Parameters Freigabe der periodischen Anmeldung erlaubt ist.
