5.5.9 Entradas digitales

En esta parte de la configuración del intercomunicador puede configurar los parámetros relacionados con las entradas digitales y su conexión con otras funciones del intercomunicador. La estradas digitales están disponibles solo en modelos determinados de los intercomunicadores, event. tras la instalación del accesorio adecuado (por ej. lector de tarjetas).

Solapa Puerta

  • Interruptor asignado – permite elegir el interruptor destinado para el control de la cerradura electromagnética de la puerta. Por el estado de este interruptor se controla la señalización del desbloqueo de la puerta (símbolo verde de la puerta, LED verde).

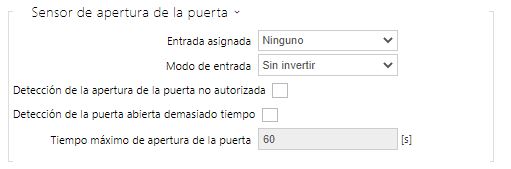

  • Entrada asignada – permite determinar una de las entradas lógicas (event. ninguna entrada) para la detección de la puerta abierta.
  • Modo de entrada – permite configurar el nivel activo (polaridad) de la entrada. No invertido / Invertido.
  • Detección de la apertura no autorizada de la puerta – permite detectar la apertura de la puerta con la cerradura bloqueada.
  • Detección de la puerta abierta mucho tiempo – permite detectar la puerta abierta durante mucho tiempo.
  • Tiempo máximo de la puerta abierta – tiempo máximo permitido de la puerta abierta en segundos.


  • Entrada asignada – permite especificar una de las entradas lógicas (event. ninguna entrada) para la función del botón de salida. La activación de la entrada del botón de salida implica la activación del interruptor seleccionado. El tiempo y el método de activación se basan en la configuración actual del interruptor seleccionado.
  • Modo de entrada – permite configurar el nivel activo (polaridad) de la entrada. No invertido / Invertido.

Solapa Seguridad

  • Entrada asignada – permite determinar uno una (event. ninguna) entrada lógica para la señalización del estado "Asegurado". El estado "Asegurado" se señaliza luego mediante la LED roja en el intercomunicador (cuya posición varía según el tipo del intercomunicador).
  • Modo de entrada – permite configurar el nivel activo (polaridad) de la entrada.

Nota

  • La señalización del estado asegurado se utiliza normalmente en relación con la centralita de seguridad conectada a una de las entradas digitales del intercomunicador. El conductor tendido desde la centralita está conectado directamente, o mediante el módulo de ampliación, al intercomunicador. La posición de las LED de señalización del estado asegurado varía según cada modelo de intercomunicador:

    Los intercomunicadores 2N® IP Vario (91371…U) están equipados con una LED de señalización roja situada en el centro de las etiquetas con nombre retroiluminadas.
    Los intercomunicadores 2N® IP Force están equipados con una LED de señalización roja situada en la ventana del lector de tarjetas instalado
    Los intercomunicadores 2N® IP Verso están equipados con un pictograma de candado rojo en la esquina superior izquierda del módulo básico


Los modelos equipados con un interruptor antisabotaje permiten detectar la apertura de la cubierta del dispositivo y señalizar esta situación como suceso TamperSwitchActivated. Los sucesos se registran en el log que se puede leer mediante HTTP API (ver el manual HTTP API).

En el caso de que la función esté habilitada, tras la activación del tamper se bloquearán todos los interruptores durante 30 minutos. El bloqueo seguirá activo incluso tras el reinicio del dispositivo. Cada puerto se puede controlar mediante Automation. El desbloqueo de los interruptores se puede realizar mediante el botón Desbloquear, prohibiendo esta función o restaurando la configuración de fábrica.

  • Entrada asignada – permite elegir la entrada lógica a la que está conectado el interruptor antisabotaje. Tras la activación del interruptor antisabotaje se señaliza el suceso TamperSwitchActivated.
  • Permitir el bloqueo automático de los interruptores – bloqueará los interruptores mediante la activación del tamper durante 30 minutos.
  • Estado del bloqueo de los interruptores – muestra y permite configurar el bloqueo de los interruptores.


Solapa Activadores

  • Activador de las acciones de usuario 1, 2
    • Entrada asignada – permite elegir la entrada lógica que cumplirá la función de la acción de usuario. En el caso de que la función esté activada, en la lista de sucesos en el dispositivo se registra el suceso UserActionActivated con el parámetro state=in (desactivación de la función está indicada mediante state=out). En base de este suceso pueden, por ejemplo, los sistemas superiores activar la alarma, bloquear todo el edificio o realizar cualquier otra acción.
    • Modo de entrada – determinan, si la acción de usuario se evaluará en base del valor invertido de la entrada asignada, o en base del valor normal.
