5.5.9 Módulos de ampliación


Los intercomunicadores  2N® IP Verso y 2N® IP Style se pueden ampliar mediante los llamados módulos de ampliación conectados a la unidad básica del intercomunicador a través del colector VBUS. Disponibles están los siguientes módulos:

  • módulo con cinco botones
  • nódulo del teclado
  • módulo del infopanel
  • módulo del lector de tarjetas
  • módulo del lector bluetooth
  • módulo de entradas y salidas I/O
  • módulo de la interfaz Wiegand
  • módulo de la interfaz OSDP
  • módulo del bucle inductivo
  • módulo de la pantalla
  • módulo del lector de huellas dactilares
  • módulo del teclado táctil
  • módulo del teclado táctil y lector RFID 125 kHz, 13.56 MHz, NFC
  • módulo del Bluetooth y lector RFID 125 kHz, 13.56 MHz, NFC
  • módulo del teclado táctil y Bluetooth y lector RFID 125 kHz, 13.56 MHz, NFC

Los módulos están conectados entre sí y forman una cadena. Cada módulo tiene su número dado por la posición del orden en la cadena (el primer módulo tiene el número 1). La unidad básica es un caso especial de módulo y tiene el número 0.

La mayoría de los módulos se puede configurar de forma independiente. Los parámetros son específicos para el tipo determinado de módulo.

Precaución

  • La detección del módulo conectado no se realiza de forma automática. Reinicie el dispositivo para visualizar el módulo conectado en la lista de los módulos de ampliación.
  • En el caso de que la versión de firmware del módulo conectado y de la unidad principal no sean compatibles, el módulo no se detectará. Por eso es necesario, una vez conectados los módulos, actualizar el firmware del dispositivo. El firmware se puede actualizar mediante la interfaz de web del dispositivo en la parte Sistema > Mantenimiento.

Aviso

  •  Tras cambiar los módulos hay que volver a configurar los módulos nuevos. La configuración está vinculada al número de serie del módulo.

Nota

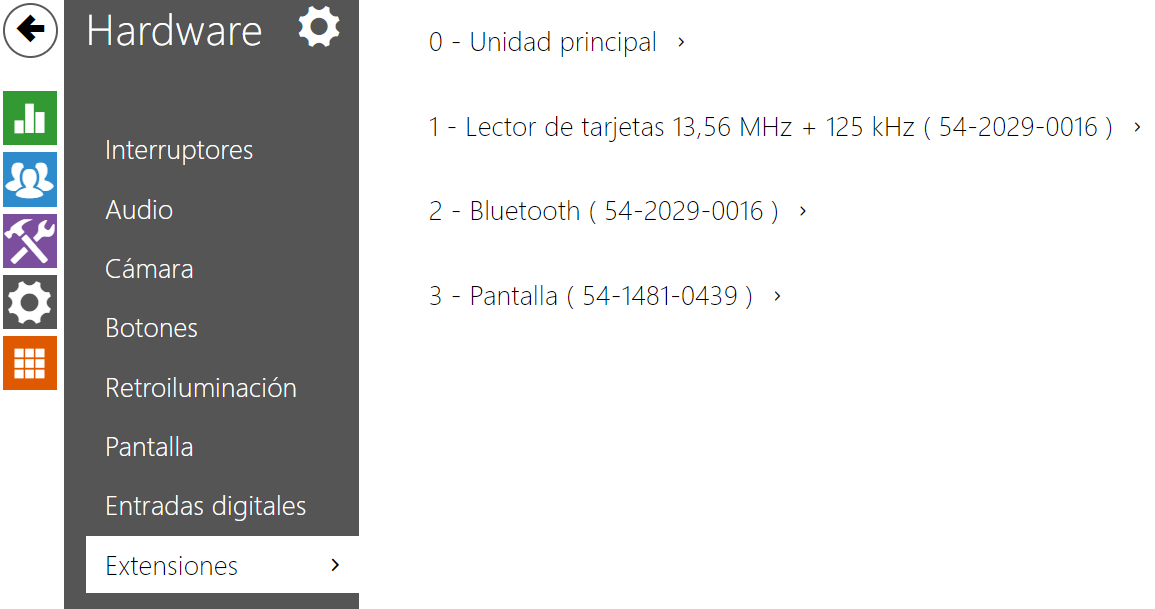

  • Los módulos de ampliación conectados aparecen en el orden correspondiente a su conexión. Los módulos conectados en una posición más alejada de la unidad básica aparecen en la parte más baja de la lista. En el caso de que al intercomunicador estén conectados varios módulos del mismo tipo, puede haber dificultades a la hora de asignar la configuración al módulo concreto. En tal caso es posible identificar los módulos conectados mediante el botón Localizar el módulo. Tras pulsar el botón el módulo parpadeará brevemente varias veces.


Aviso

  • Tras la conexión del módulo con el lector de tarjetas al dispositivo en el cual están cargadas las claves de lectura de 2N® PICard habrá que emparejar el módulo con el dispositivo. Sin el emparejamiento el módulo del lector no tendrá el acceso a las claves de lectura y no podrá cargar las tarjetas codificadas. El emparejamiento del módulo se realiza mediante el botón Emparejar el módulo.



Aviso

  • El nombre del módulo debe ser único.
  • En el caso de los módulos que no cuenten con la posibilidad de configuración del nombre, es posible localizarlos mediante la ext <posición_del módulo>.

Consejo

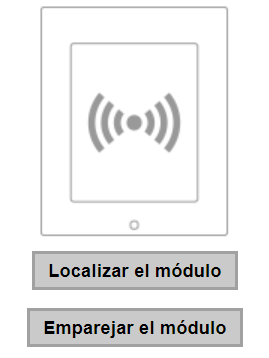

  • Al colocar el cursor del ratón en la imagen del módulo aparecerá su información básica de fabricación y del software.

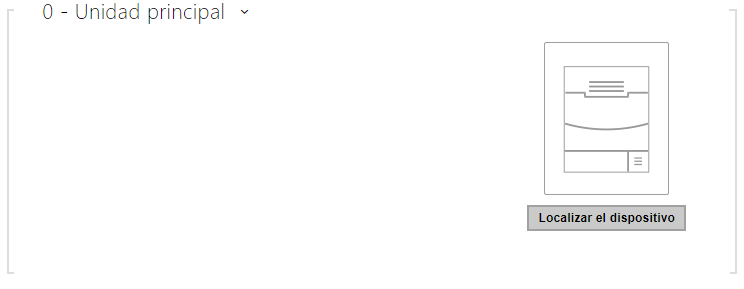

Configuración del módulo de la unidad básica

  • Localizar el dispositivo – señalización luminosa y sonora del dispositivo concreto. Nota: La señalización óptica se realizará solo en los dispositivos con los elementos de control retroiluminados (Verso, Base, Vario, Force, Safety y Uni). En el caso de que el dispositivo no tenga un reproductor integrado, para reproducir la señal sonora debe estar conectado un reproductor externo (Audio Kit y Video Kit).

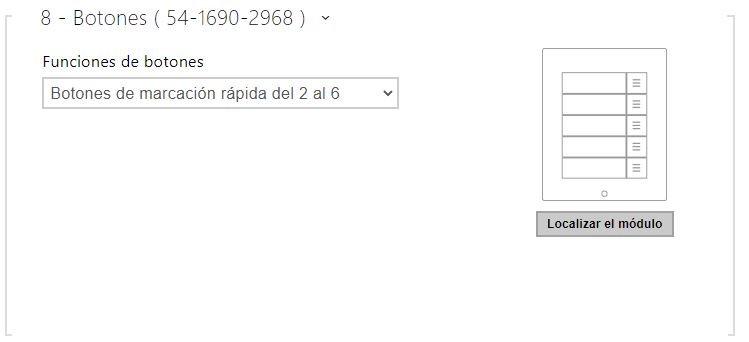

Configuración del módulo de teclas



  • Funciones de los botones – permite asignar a los botones posiciones en la lista de usuarios.

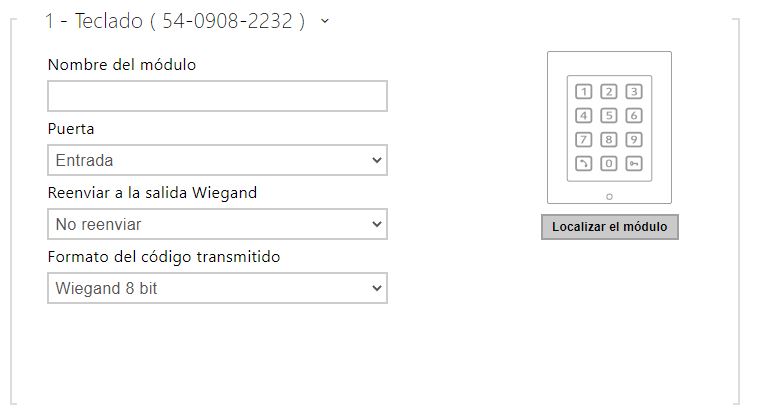

Configuración del módulo del teclado


  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el teclado.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro de la dirección es utilizado por el sistema de presencia.
  • Reenviar a la salida Wiegand – configura el grupo de salidas wiegand a la cual se reenviarán todos los botones pulsados.
  • Formato de los códigos transmitidos – elección del formato de 4bit y 8bit (mayor fiabilidad) de los códigos transmitidos.

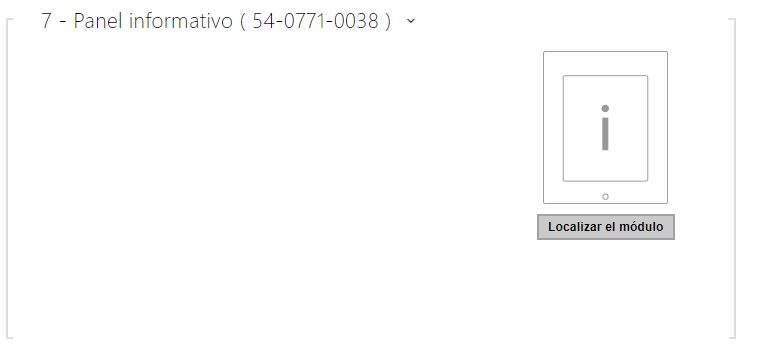

Configuración del módulo del infopanel



  • Actualmente no está publicado ningún parámetro de esté módulo.

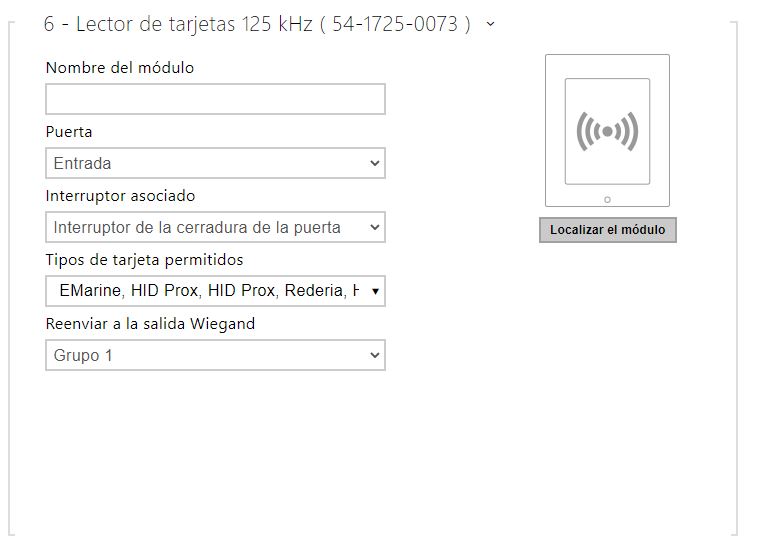

Configuración del módulo del lector de tarjetas 125 kHz



  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el teclado.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.
  • Tipos de tarjeta permitidos – permite configurar el tipo de tarjeta que será aceptado por el lector. El lector soporta en un momento solo un tipo de tarjeta.
  • Reenviar a la salida Wiegand – configura el grupo de salidas wiegand a la cual se reenviarán todos los ID de las tarjetas RFID.

Consejo

  • Para una lectura más rápida de las tarjetas de acceso recomendamos elegir en la configuración del módulo en cuestión solo aquellos tipos de tarjetas que son utilizados por el usuario.

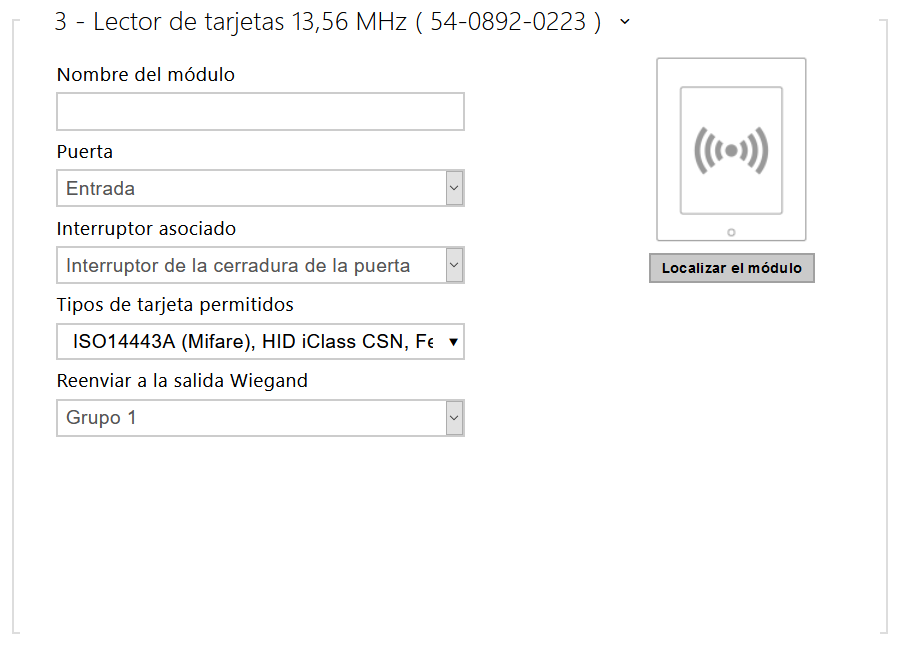

Configuración del módulo del lector de tarjetas 13,56 MHz

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el teclado.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Sin especificar, Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.
  • Tipos de tarjeta permitidos – permite elegir uno o varios tipos aceptados de tarjetas. En el caso de que no se seleccione ningún tipo, se aceptarán todos los tipos de tarjetas soportadas.
  • Compatibilidad NFC con los teléfonos Samsung – habilita la compatibilidad son los teléfonos Samsung.
  • Reenviar a la salida wiegand – configura el grupo de salidas wiegand a la cual se reenviarán todos los ID recibidos de las tarjetas RFID.


Consejo

  •  Para una lectura más rápida de las tarjetas de acceso recomendamos elegir en la configuración del módulo en cuestión solo aquellos tipos de tarjetas que son utilizados por el usuario.

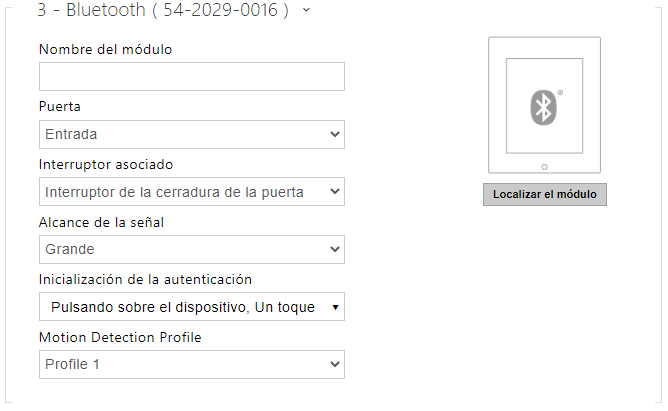

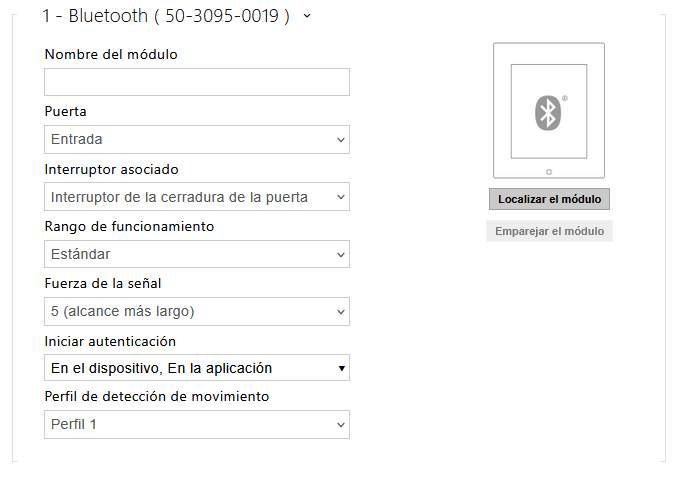

Configuración del módulo bluetooth del lector


  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el módulo bluetooth.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.
  • Alcance de la señal – configura el alcance de la señal (el valor 5 representa el mayor alcance, el valor 1 el menor), es decir, la distancia a la cuál el módulo Bluetooth aún comunicará con el teléfono móvil. A la hora de la configuración se recomienda comprobar el alcance real de la señal, al cual afecta una serie de factores (sobre todo por la disposición espacial de la instalación, teléfono móvil utilizado y su posición).
  • Inicialización de la autenticación – configura la forma de autenticación mediante el teléfono móvil:
    • Un toque en la aplicación – hay que confirmar la autenticación picando sobre el icono en la aplicación abierta en el teléfono móvil
    • Pulsando sobre el dispositivo – hay que confirmar la autenticación mediante el contacto con el lector en presencia del teléfono con la aplicación emparejada 2N® Mobile Key .
    • Detección de movimiento – la autenticación se activará mediante la detección del movimiento al existir el teléfono con la aplicación 2N® Mobile Key emparejada.
  • Perfil de la detección de movimiento – configura el perfil de la detección de movimiento por el cual se regirá el módulo para la autenticación mediante el teléfono móvil.

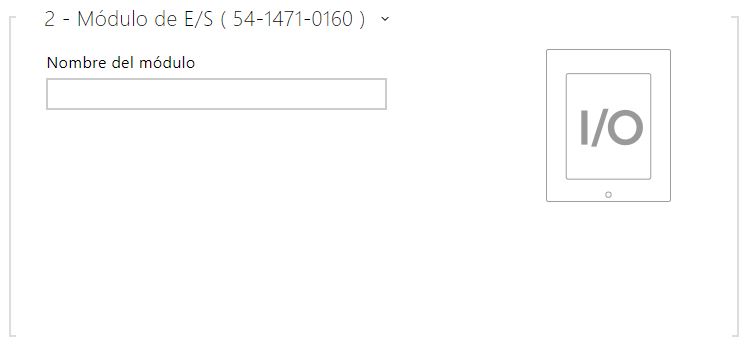

Configuración del módulo de entradas y salidas I/O

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza en el caso de especificar la entrada o la salida en los objetos SetOutput, GetInput y InputChanged en la configuración Automation.

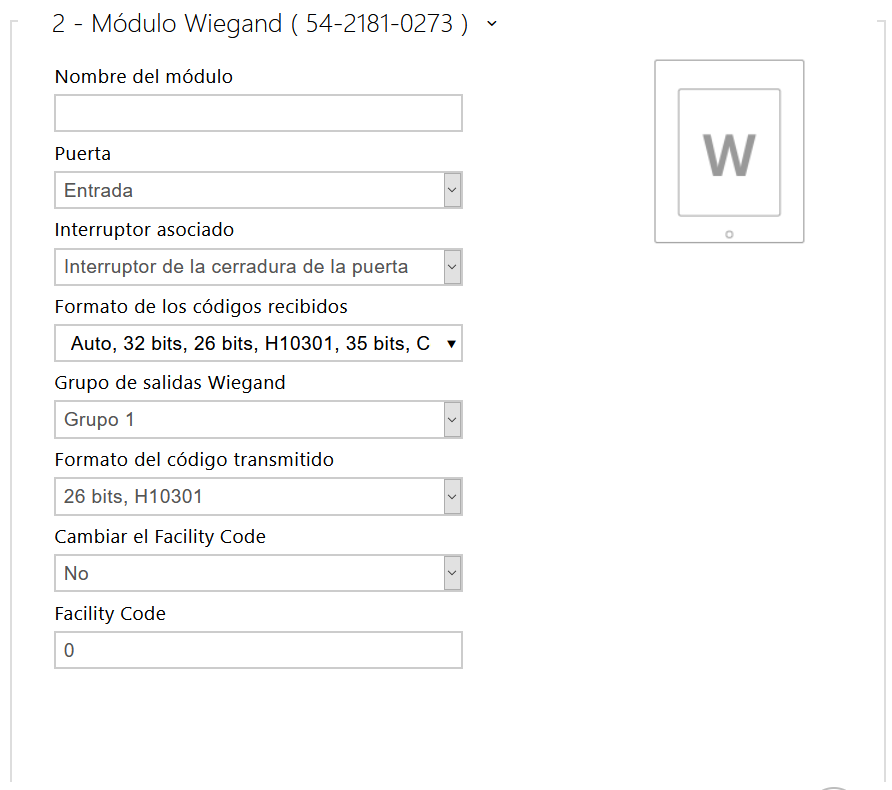

Configuración del módulo Wiegand

El módulo Wiegand está equipado con la interfaz wiegand de entrada y salida que son independientes la una de la otra, tienen la configuración independiente y pueden recibir y transmitir los códigos a la vez. La interfaz wiegand de entrada se puede utilizar para la conexión de dispositivos externos, como son los lectores de tarjetas RFID, lectores biométricos, etc. Mediante la interfaz wiegand de salida se puede conectar el intercomunicador por ej. al sistema de seguridad en el edificio (se pueden enviar los ID de las tarjetas RFID acercadas al lector RFID conectado, event. los códigos recibidos en cualquier interfaz wiegand de entrada. El módulo Wiegand está además equipado con una entrada lógica y una salida lógica, las cuales se pueden controlar mediante Automation.

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza en el caso de especificar la entrada o la salida en los objetos SetOutput, GetInput y InputChanged en la configuración Automation.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.
  • Formato de los códigos recibidos – configura el formato de los códigos recibidos (Wiegand 26, 32, 37 y RAW).
  • Grupo de salidas Wiegand – asigna las salidas wiegand al grupo al que se pueden reenviar los códigos de los lectores de tarjetas conectados, event. entradas wiegand.
  • Formato de los códigos transmitidos – configura el formato de los códigos transmitidos (26 bit, 32 bit, 37 bit, formato RAW, 35 bit, Corp. 1000, 48 bit, Corp. 1000 y Auto).
  • Cambiar el Facility Code – permite configurar la primera parte del código a través de la interfaz Wiegand. Afecta al modo de salida de la interfaz para el formato del código transmitido 26 bit. Contacte con el proveedor de sus sistema de seguridad para verificar si se requiere Facility Code.
  • Facility Code – determina la localización del dispositivo 2N IP en el sistema de seguridad. Introduzca el valor decimal de la localización (0–255).

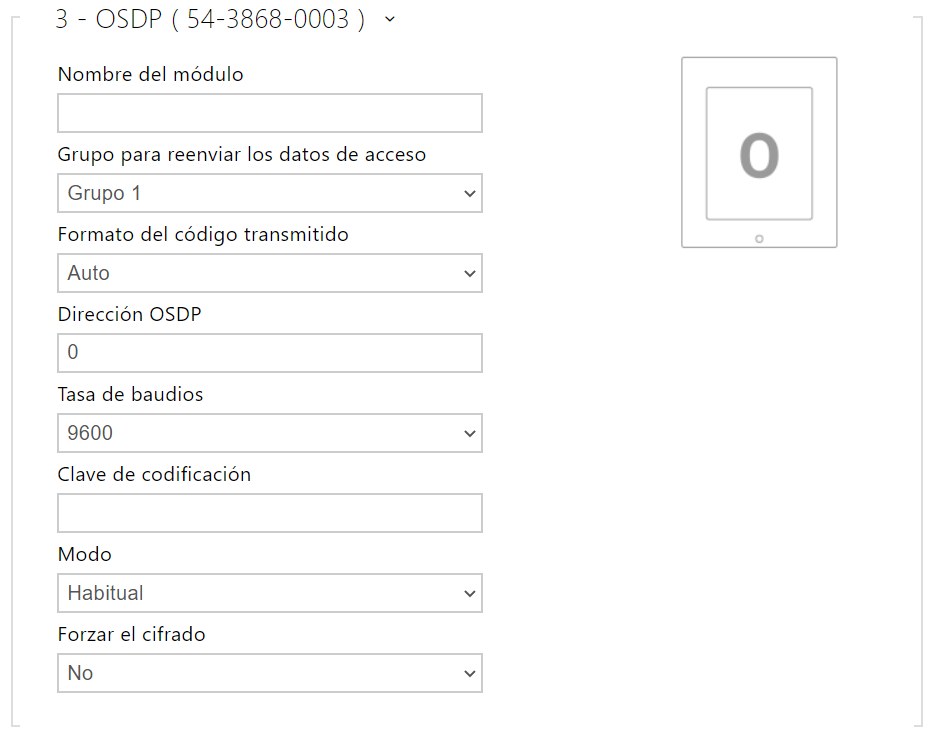

Configuración del módulo OSDP

El módulo OSDP está equipado con interfaz (de entrada-salida) OSDP (RS-485). Mediante la interfaz OSDP de salida se puede conectar el intercomunicador 2N IP por ej. al sistema de seguridad en el edificio, panel de control (se pueden enviar los ID de las tarjetas RFID acercadas al lector RFID conectado, event. códigos PIN).

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza en el caso de especificar la entrada o la salida en la configuración Automation.
  • Grupo para reenviar los datos de acceso – asigna las salidas OSDP al grupo al que se pueden reenviar los códigos de los lectores de tarjetas conectados, event. entradas OSDP.
  • Formato del código transmitido – configura el formato de los códigos transmitidos.
  • Dirección OSDP – dirección del módulo OSDP dentro del rango 0–126 en la linea OSDP.
  • Tasa de baudios – configuración de la tasa de baudios en conformidad con el dispositivo conectado.
  • Clave de codificación – calve propia para la comunicación codificada.
  • Modo – para la configuración remota de la clave de codificación en la periferia es posible utilizar el modo de instalación en el caso de que eso esté permitido. Tras ser aceptada la clave de codificación se producirá el cambio automático al modo habitual. El modo de instalación está señalizado mediante el parpadeo rápido de la LED de señalización en el módulo OSDP.
  • Forzar el cifrado – configuración de la codificación forzada solo para la comunicación codificada.

Precaución

  • En el caso de que tras configurar la codificación forzada se produzca la comunicación por parte del dispositivo OSDP en forma no codificada, esta comunicación será rechazada.

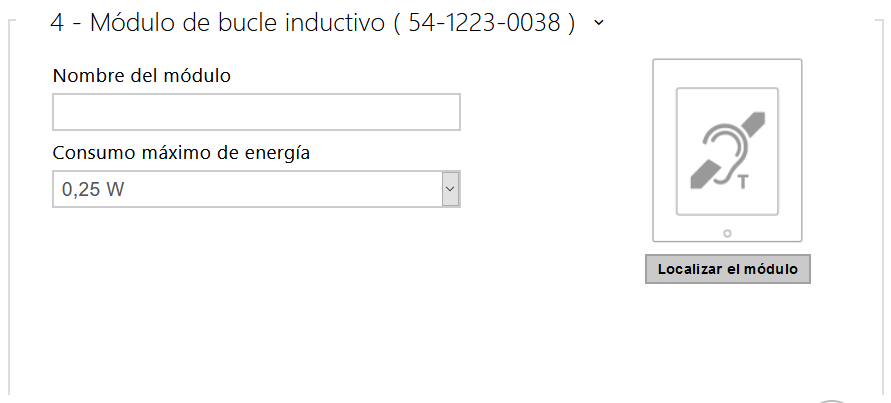

Configuración del módulo del bucle inductivo


  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos del bucle de inducción.
  • Consumo máximo – configura la máxima potencia de transmisión de la antena del bucle inductivo. Una mayor potencia de transmisión significa un mayor alcance, sin embargo, una menor potencia para las demás funciones del intercomunicador. En circunstancias normales debería ser satisfactorio el valor de 0,25 W.

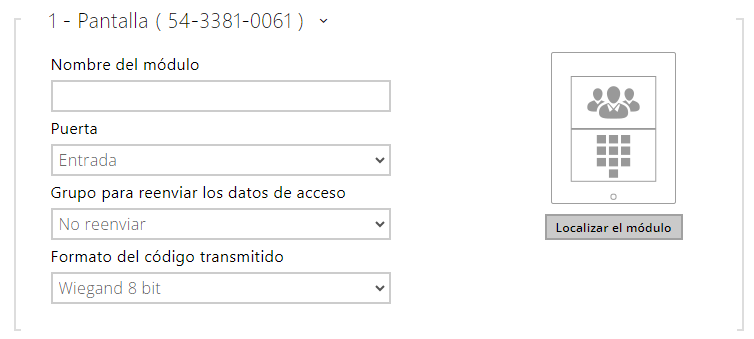

Configuración del módulo de la pantalla



  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos de la pantalla.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Grupo para reenviar datos de acceso – le permite establecer un grupo al que se reenviarán todos los códigos de acceso de usuario recibidos.
  • Formato de los códigos transmitidos – elección del formato de 4bit y 8bit (mayor fiabilidad) de los códigos transmitidos.

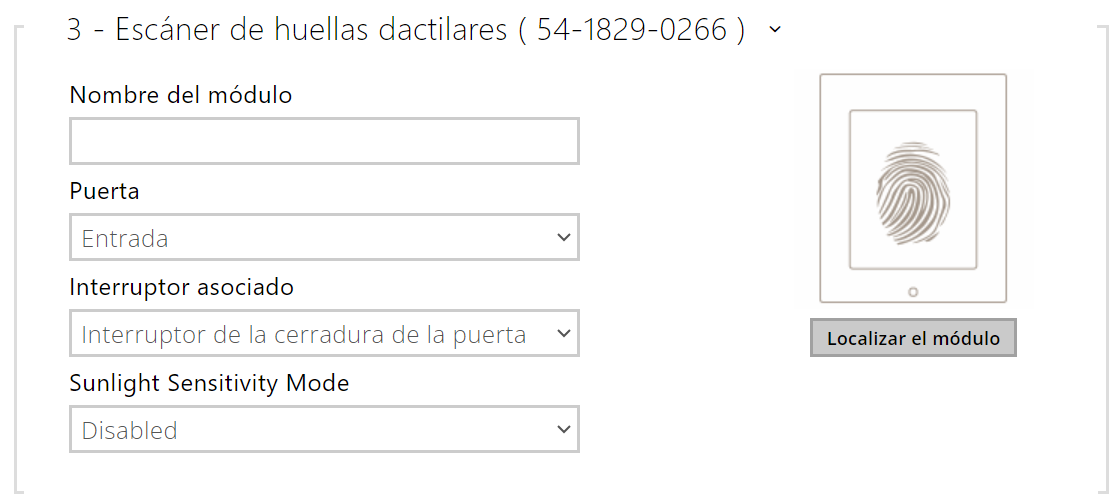

Configuración del módulo del lector de huellas dactilares

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos del lector de huellas dactilares.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.

  • Sunlight Sensitivity Mode – Durch die Freigabe wird verhindert, dass das Lesegerät bei direkter Sonneneinstrahlung fehlerhaft arbeitet. Um die Einstellungen zu ändern, muss das Gerät neugestartet werden. Dieser Modus kann zu einer verminderten Leseempfindlichkeit führen.

Nota

  • Al desconectar el módulo del lector de huellas dactilares, tras el reinicio del dispositivo, en el perfil de usuario en el Directorio, se ocultará la parte Huellas dactilares del usuario que muestra el número de huellas que tiene el usuario grabado en la memoria del intercomunicador. Tras volver a conectar cualquier módulo del lector de huellas dactilares se volverá a mostrar la parte de la configuración del usuario.

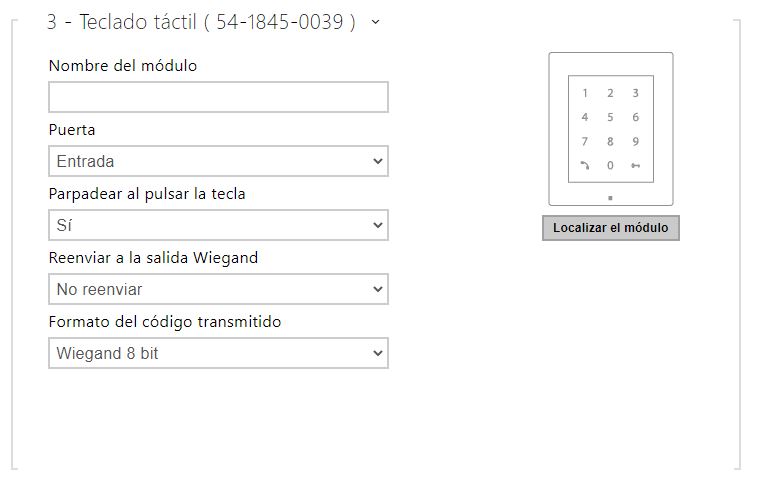

Configuración del módulo del teclado táctil



  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el teclado táctil.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro de la dirección es utilizado por el sistema de presencia.
  • Parpadear al pulsar la tecla – configura la señalización luminosa mediante el parpadeo que confirma el pulsado de la tecla. Se utiliza en ambientes ruidosos cuando la señalización acústica no se percibe claramente.
  • Reenviar a la salida Wiegand – configura el grupo de salidas wiegand a la cual se reenviarán todos los códigos de acceso recibidos de usuarios.
  • Formato de los códigos transmitidos – elección del formato de 4bit y 8bit (mayor fiabilidad) de los códigos transmitidos.

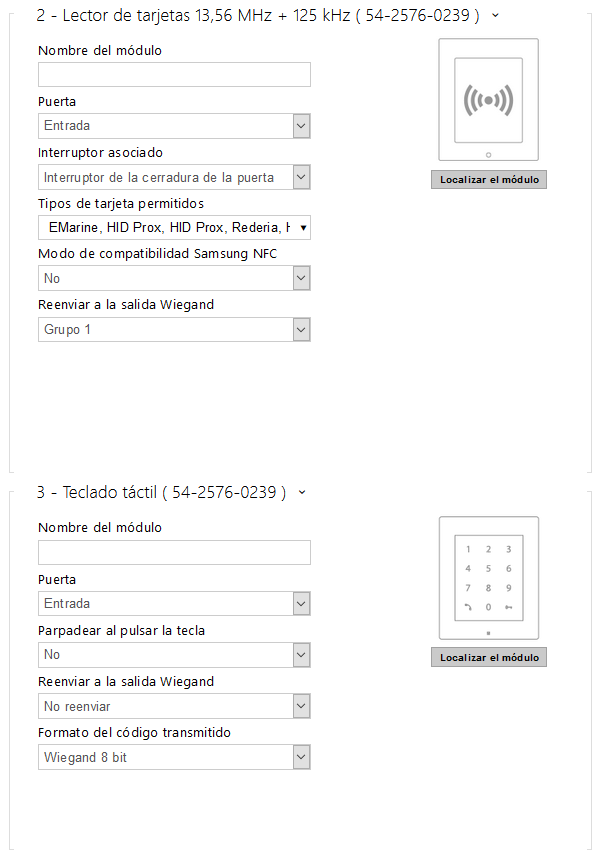

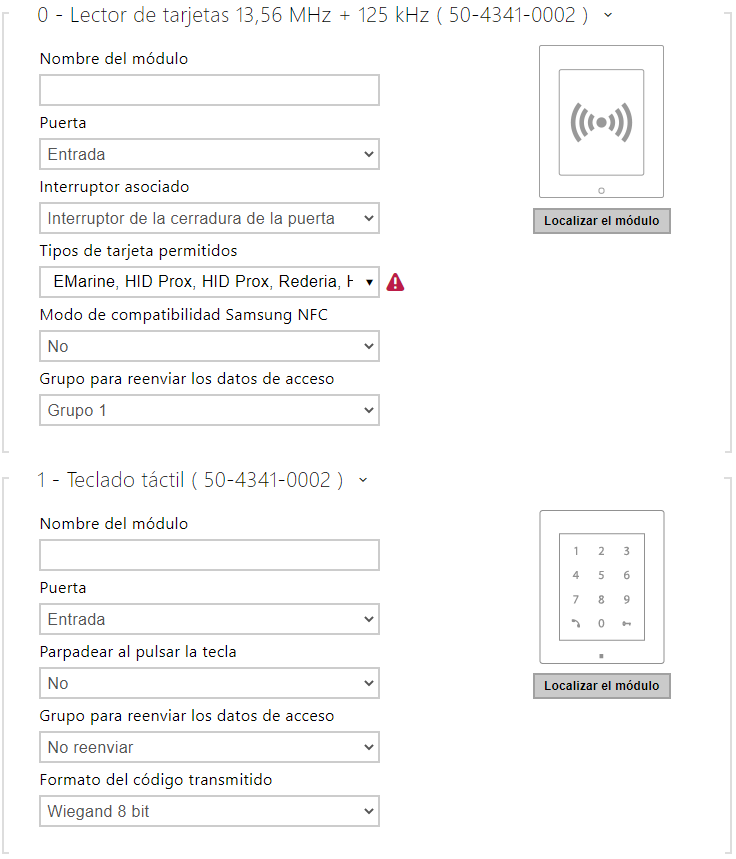

Configuración del módulo del teclado táctil y lector RFID 125 kHz, 13.56 MHz, NFC


Lector de tarjetas 13,56 MHz (125 kHz) (número de serie)


  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el módulo del lector de tarjetas.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.
  • Tipos de tarjeta permitidos – permite configurar el tipo de tarjeta que será aceptado por el lector. El lector soporta en un momento solo un tipo de tarjeta.
  • Compatibilidad NFC con los teléfonos Samsung – habilita la compatibilidad son los teléfonos Samsung.
  • Reenviar a la salida wiegand – configura el grupo de salidas wiegand a la cual se reenviarán todos los ID recibidos de las tarjetas RFID.

Teclado táctil (número de serie)

  • Nombre del módulo– configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el módulo del teclado táctil.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro de la dirección es utilizado por el sistema de presencia.
  • Parpadear al pulsar la tecla – configura la señalización luminosa mediante el parpadeo que confirma el pulsado de la tecla. Se utiliza en ambientes ruidosos cuando la señalización acústica no se percibe claramente.
  • Reenviar a la salida Wiegand – configura el grupo de salidas wiegand a la cual se reenviarán todos los códigos de acceso recibidos de usuarios.
  • Formato de los códigos transmitidos – elección del formato de 4bit y 8bit (mayor fiabilidad) de los códigos transmitidos.

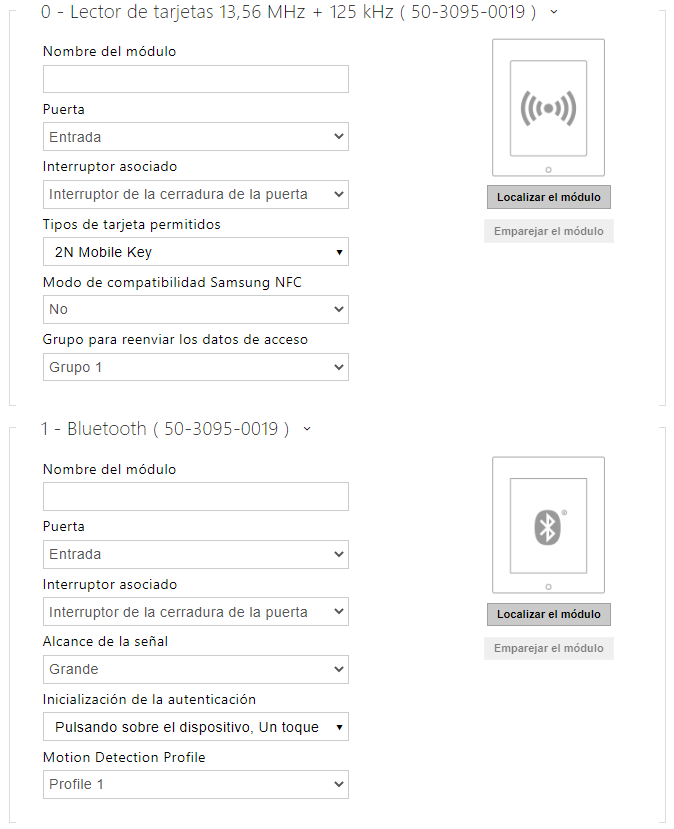

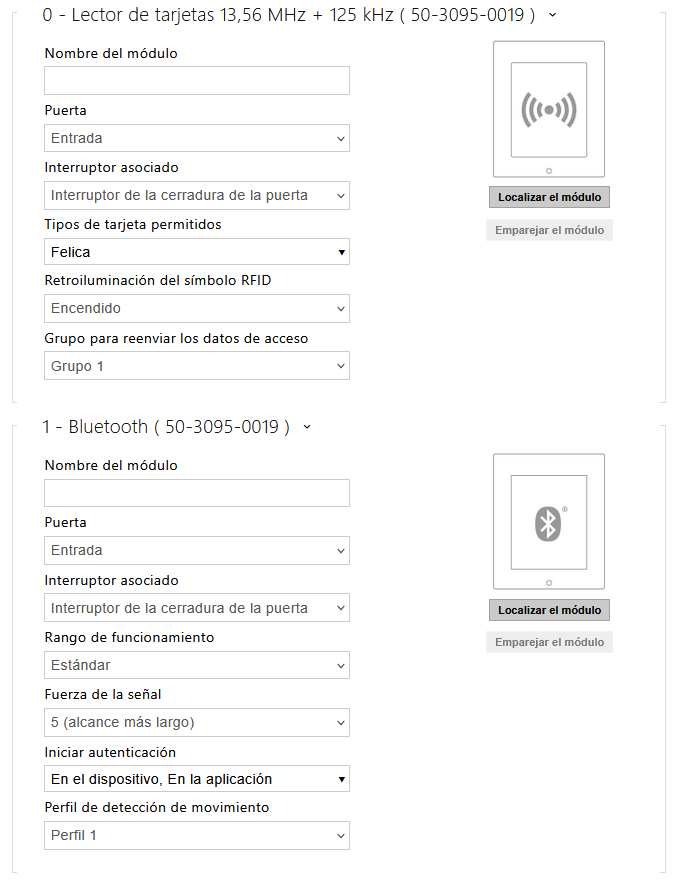

Configuración del módulo de Bluetooth y lector RFID 125 kHz, 13.56 MHz, NFC

Lector de tarjetas 13,56 MHz (125 kHz)

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el módulo del lector de tarjetas.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.
  • Tipos de tarjeta permitidos – permite configurar el tipo de tarjeta que será aceptado por el lector. El lector soporta en un momento solo un tipo de tarjeta.
  • Retroiluminación del símbolo RFID (solo para IP Style) – enciende o apaga la retroiluminación del símbolo RFID en el dispositivo.
  • Compatibilidad NFC con los teléfonos Samsung – habilita la compatibilidad son los teléfonos Samsung.
  • Reenviar a la salida wiegand – configura el grupo de salidas wiegand a la cual se reenviarán todos los ID de las tarjetas RFID.

Bluetooth

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el módulo bluetooth.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.
  • Alcance de la señal – configura el alcance de la señal (el valor 5 representa el mayor alcance, el valor 1 el menor), es decir, la distancia a la cuál el módulo Bluetooth aún comunicará con el teléfono móvil. A la hora de la configuración se recomienda comprobar el alcance real de la señal, al cual afecta una serie de factores (sobre todo por la disposición espacial de la instalación, teléfono móvil utilizado y su posición).
  • Inicialización de la autenticación – configura la forma de autenticación mediante el teléfono móvil:
    • Un toque en la aplicación – hay que confirmar la autenticación picando sobre el icono en la aplicación abierta en el teléfono móvil
    • Pulsando sobre el dispositivo – hay que confirmar la autenticación mediante el contacto con el lector en presencia del teléfono con la aplicación emparejada 2N® Mobile Key .
    • Detección de movimiento – la autenticación se activará mediante la detección del movimiento al existir el teléfono con la aplicación 2N® Mobile Key emparejada.
  • Perfil de la detección de movimiento – configura el perfil de la detección de movimiento por el cual se regirá el módulo para la autenticación mediante el teléfono móvil.

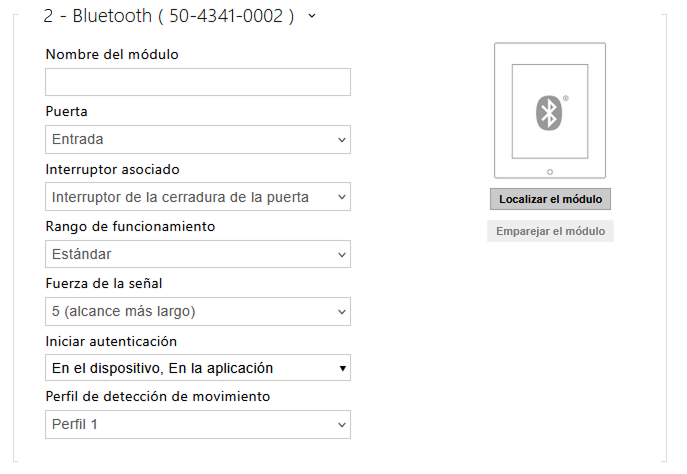

Configuración del módulo del teclado táctil y Bluetooth y lector RFID 125 kHz, 13.56 MHz, NFC

Lector de tarjetas 13,56 MHz (125 kHz) (número de serie)

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el módulo del lector de tarjetas.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.
  • Tipos de tarjeta permitidos – permite configurar el tipo de tarjeta que será aceptado por el lector. El lector soporta en un momento solo un tipo de tarjeta.
  • Compatibilidad NFC con los teléfonos Samsung – habilita la compatibilidad son los teléfonos Samsung.
  • Grupo para reenviar datos de acceso – le permite establecer un grupo al que se reenviarán todos los códigos de acceso de usuario recibidos.

Teclado táctil (número de serie)

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el módulo del lector de tarjetas.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro dirección es utilizado por el sistema de presencia.
  • Parpadear al pulsar la tecla – configura la señalización luminosa mediante el parpadeo que confirma el pulsado de la tecla. Se utiliza en ambientes ruidosos cuando la señalización acústica no se percibe claramente.
  • Grupo para reenviar datos de acceso – le permite establecer un grupo al que se reenviarán todos los códigos de acceso de usuario recibidos.
  • Formato de los códigos transmitidos – elección del formato de 4bit y 8bit (mayor fiabilidad) de los códigos transmitidos.

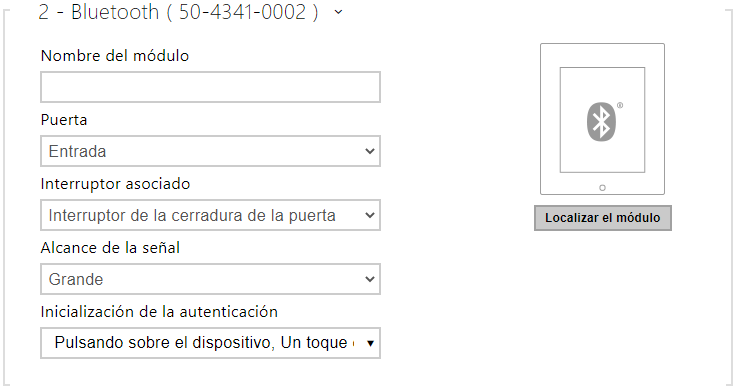

Bluetooth

  • Nombre del módulo – configura el nombre del módulo. El nombre del módulo se utiliza a la hora de realizar log de sucesos desde el módulo bluetooth.
  • Puerta – configura la dirección del paso en el caso del uso del lector (Entrada, Salida). El parámetro de la dirección es utilizado por el sistema de presencia.
  • Interruptor asociado – configura el número del interruptor activado tras la autenticación del usuario mediante este módulo. En el caso de la configuración de la opción Interruptor de la cerradura de la puerta se aplican las reglas para la autenticación en el menú Hardware / Puerta.
  • Alcance de la señal – configura el alcance de la señal (el valor 5 representa el mayor alcance, el valor 1 el menor), es decir, la distancia a la cuál el módulo Bluetooth aún comunicará con el teléfono móvil. A la hora de la configuración se recomienda comprobar el alcance real de la señal, al cual afecta una serie de factores (sobre todo por la disposición espacial de la instalación, teléfono móvil utilizado y su posición).
  • Inicialización de la autenticación – configura la forma de autenticación mediante el teléfono móvil. Uno, una combinación de dos o los tres.
    • Un toque en la aplicación – hay que confirmar la autenticación picando sobre el icono en la aplicación abierta en el teléfono móvil
    • Pulsando sobre el dispositivo – hay que confirmar la autenticación mediante el contacto con el lector en presencia del teléfono con la aplicación emparejada 2N® Mobile Key .
    • Detección de movimiento – la autenticación se activará mediante la detección del movimiento al existir el teléfono con la aplicación 2N® Mobile Key emparejada.
