5.6.6 Provisioning

Les interphones IP 2N vous permettent de mettre à jour le firmware et la configuration manuellement ou automatiquement à partir d’un stockage sur un serveur TFTP / HTTP que vous avez sélectionné selon des règles prédéfinies.

Vous pouvez configurer manuellement l'adresse du serveur TFTP et HTTP. Les interphones IP 2N prennent en charge l'identification automatique de l'adresse du serveur DHCP local (option 66).

Observation

Le fichier de configuration possède en lui un mot de passe de connexion enregistré. Si le mot de passe dans le fichier est le mot de passe par défaut 2n, seule sera enregistrée la partie valide de la configuration. Cela veut dire que la configuration s’enregistre, mais que le mot de passe ne change pas pour la valeur indiquée dans le fichier, le mot de passe initial restant conservé.

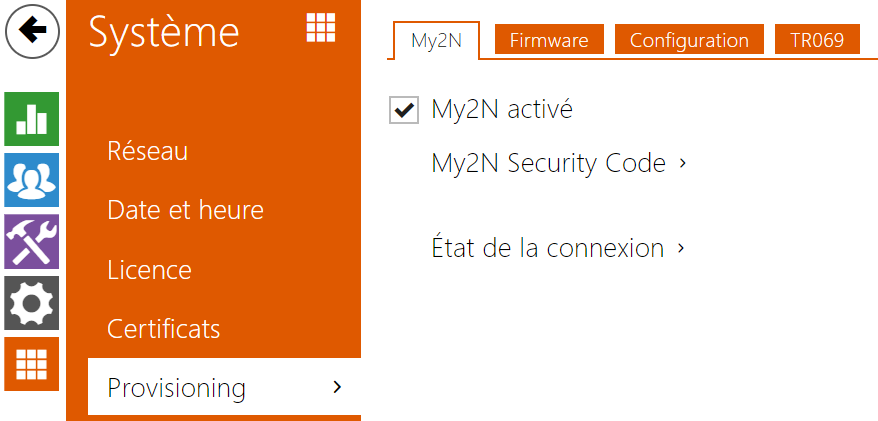

My2N

My2N activé – activez la connexion à My2N ou à un autre serveur ACS.

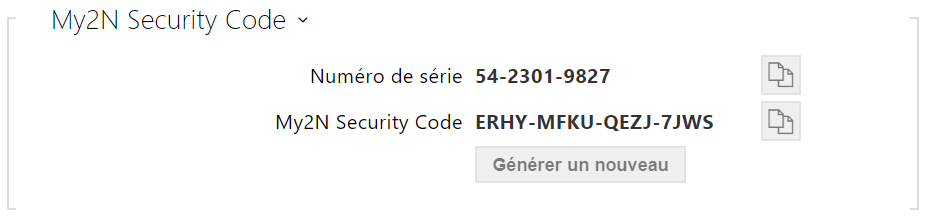

Numéro de série – affiche le numéro de série de l’équipement pour lequel le code My2N est en vigueur.
My2N Security Code – affiche le code d'activation de l'application complète.
Générer un nouveau – le code de sécurité My2N actuel sera invalidé et un nouveau sera créé.

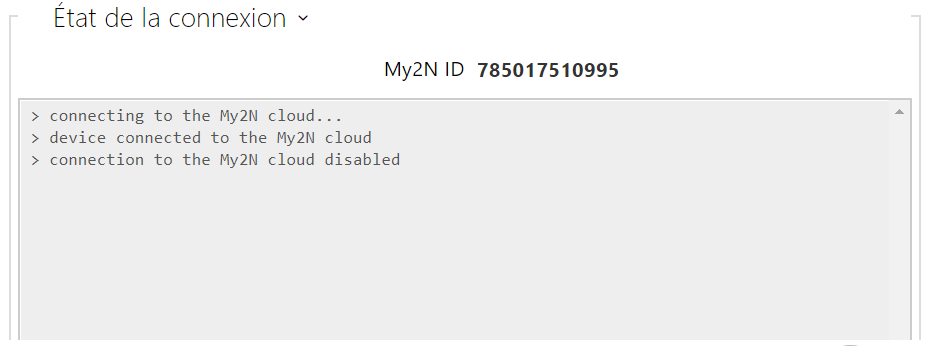

Affiche les informations relatives à l’état de la connexion de l’équipement à My2N.

My2N ID – identifiant unique de la société créée via le portail My2N.

Firmware

Utilisez l'onglet Firmware pour définir le téléchargement automatique du firmware à partir d'un serveur que vous avez défini. L'interphone compare périodiquement le fichier du serveur avec son fichier de firmware actuel et, si le fichier du serveur est ultérieur, il met automatiquement à jour le firmware et se redémarre (environ 30 s). Par conséquent, nous vous recommandons la mise à jour lorsque le trafic de l'interphone est très faible (la nuit, par exemple).

Les Interphones IP 2N recherchent les formats de fichier suivants :

MODEL-firmware.bin – firmware de l'Interphone
MODEL-common.xml – configuration commune pour tous les interphones d'un modèle
MODEL-MACADDR.xml – configuration spécifique pour un interphone

MODEL dans le nom du fichier spécifie la désignation technique de l’interphone 2N IP ou du dispositif audio 2N IP :

hipv – 2N IP Vario
hipf – 2N IP Force
hipsf – 2N IP Safety
hipak – 2N IP Audio Kit
hipvk – 2N IP Video Kit
hipve – 2N IP Verso
verso2 – 2N IP Verso 2.0
au – 2N Access Unit
aug2 – 2N Access Unit 2.0
aum – 2N Access Unit M
auqr – 2N Access Unit QR
hipso – 2N IP Solo
hipba – 2N IP Base
sac – 2N SIP Audio Converter
sassh – 2N SIP Speaker Horn
ss – 2N SIP Speaker
style – 2N IP Style
ipone – 2N IP One

MACADDR est l'adresse MAC de l'interphone au format 00-00-00-00-00-00. Recherchez l'adresse MAC sur la plaque de production de l'interphone ou dans l'onglet État de l'interphone via l'interface Web.

Exemple :

2N IP Vario avec l'adresse MAC 00-87-12-AA-00-11 télécharge les fichiers suivants à partir du serveur TFTP :

- hipv-firmware.bin
- hipv-common.xml
- hipv-00-87-12-aa-00-11.xml

Liste des Paramètres

Mise à jour du firmware activée – activez la mise à jour automatique du firmware / de la configuration à partir du serveur TFTP / HTTP.

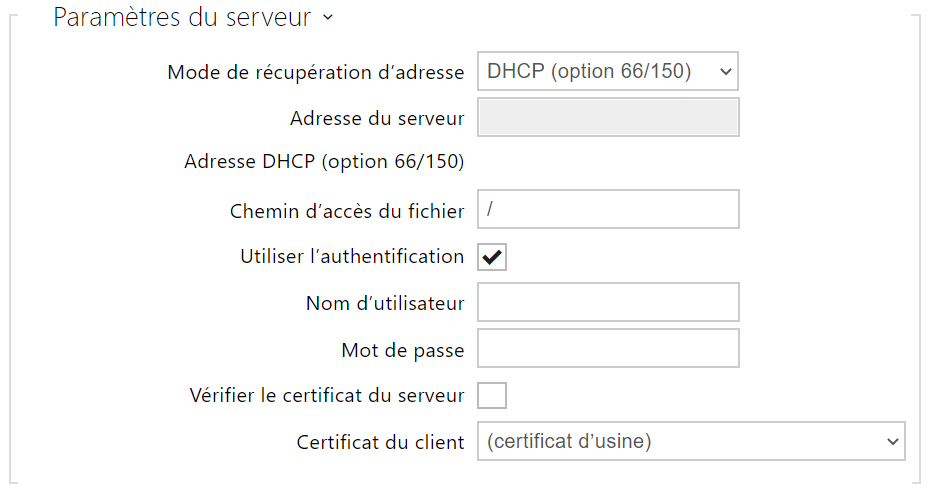

Mode de récupération d’adresse – définissez si l’adresse du serveur TFTP/HTTP doit être saisie manuellement ou via une valeur récupérée automatiquement à partir du serveur DHCP utilisant l’option 66.
Adresse du serveur – saisissez manuellement l’adresse du serveur TFTP (tftp://ip_adresse), HTTP (http://ip_adresse) ou HTTPS (https://ip_adresse).
Adresse DHCP (Option 66/150) – vérifiez l’adresse du serveur récupérée via l’option DHCP 66 ou l’option DHCP 150.
Chemin d’accès du fichier – définissez le chemin d'accès au dossier des fichiers firmware. Saisissez / pour rechercher model-firmware.bin (modèle spécifique) dans le dossier racine du serveur. Consultez la barre latérale (?) pour plus de détails sur les modèles, etc.
Utiliser l’authentification – activez l'authentification pour l'accès au serveur HTTP.
Nom d’utilisateur – entrez le nom d'utilisateur pour l'authentification du serveur.
Mot de passe – entrez le mot de passe pour l'authentification du serveur.
Vérifier le certificat du serveur – définit une liste des autorités de certifications pour vérifier la validité du certificat public du serveur ACS.
Certificat du client – définit le certificat client et la clé privée qui autorise l’interphone à communiquer avec le serveur ACS.

Note

L'interphone contient le certificat d'usine, un certificat signé utilisé pour l'intégration de British Telecom, par exemple.

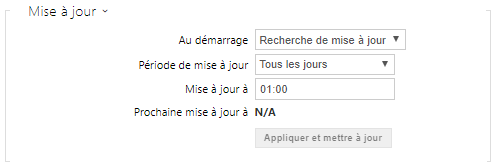

Au démarrage – activez la vérification et, si possible, mettez à jour l'exécution à chaque démarrage de l'interphone.
Période de mise à jour – il définit la période de mise à jour. Définissez une mise à jour automatique pour qu'elle se produise toutes les heures, tous les jours, toutes les semaines ou tous les mois, ou définissez la période manuellement.
Mise à jour à – définissez l'heure de mise à jour au format HH : MM pour la mise à jour périodique à une heure de faible trafic. Le paramètre n'est pas appliqué si la période de mise à jour est définie sur une valeur inférieure à 1 jour.
Prochaine mise à jour à – définissez l'heure de la prochaine mise à jour.

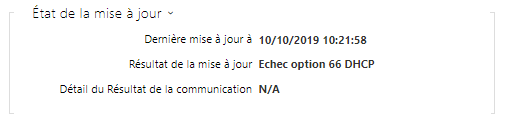

Dernière mise à jour à – heure de la dernière mise à jour.
Résultat de la mise à jour – résultat de la dernière mise à jour. Les options suivantes sont disponibles : L'option DHCP 66 a échoué, le firmware est à jour, la connexion au serveur a échoué, En cours d'exécution …, Fichier non trouvé.
Détail du Résultat de la communication – code d’erreur de communication avec le serveur ou le code d’état du protocole TFTP / HTTP.

Result	Description
Adresse du serveur Invalide	L'adresse du serveur est invalide.
Protocole non supporté	Le protocole n'est pas supporté. Seul HTTP (s) et TFTP sont pris en charge.
Chemin de fichier invalide	L'emplacement du fichier de provisionnement n'est pas valide.
L'option DHCP 66 a échoué	L'adressage du serveur via DHCP Option 66 ou 150 a échoué.
Nom de domaine invalide	Le nom de domaine du serveur n'est pas valide en raison d'une configuration incorrecte ou de l'indisponibilité du serveur DNS.
Serveur non trouvé	Le serveur HTTP / TFTP demandé ne répond pas.
L'authentification a échoué	Les informations d'identification HTTP ne sont pas valides.
Fichier non trouvé	Le fichier n'a pas été trouvé sur le serveur.
Demande en attente…	La demande de provisioning est en file d'attente.
En cours…	La mise à jour est en cours.
Fichier invalide	Le fichier à télécharger est corrompu ou d'un type incorrect.
Firmware à jour	La tentative de mise à jour du firmware révèle que la dernière version du firmware a été chargée.
Mise à jour Réussi	La mise à jour de la configuration / du firmware a réussi. Avec la mise à jour du firmware, l'appareil sera redémarré dans quelques secondes.
Erreur interne	Une erreur non spécifiée s'est produite lors du téléchargement du fichier.

Configuration

Utilisez l'onglet Configuration pour télécharger la configuration automatique à partir du serveur que vous avez défini. L'interphone télécharge périodiquement un fichier du serveur et est reconfiguré sans être redémarré.

Note

La fonction d'affichage est interrompue pendant quelques secondes dans les modèles 2N IP Vario équipés de ce type d'affichage lors de la reconfiguration. Par conséquent, nous vous recommandons de mettre à jour l'interphone lorsque le trafic est très faible (la nuit, par exemple).

Mise à jour de configuration activée – activez la mise à jour automatique du firmware / de la configuration à partir du serveur TFTP / HTTP.

Mode de récupération d’adresse – définissez si l’adresse du serveur TFTP/HTTP doit être saisie manuellement ou si une valeur récupérée automatiquement à partir du serveur DHCP utilisant l’option 66 doit être utilisée.
Adresse du serveur – saisissez manuellement l’adresse du serveur TFTP (tftp://ip_adresse), HTTP (http://ip_adresse) ou HTTPS (https://ip_adresse).
Adresse DHCP (Option 66/150) – vérifiez l’adresse du serveur récupérée via l’option DHCP 66 ou l’option DHCP 150.
Chemin d’accès du fichier – définissez le repertoire ou le préfixe du firmware / de la configuration sur le server. L'Interphone attend un fichier XhipY_firmware.bin, XhipY-common.xml et XhipY-MACADDR.xml, où X est le préfixe spécifié et Y spécifie le modèle de l'interphone.
Utiliser l’authentification – activez l'authentification pour l'accès au serveur HTTP.
Nom d’utilisateur – entrez le nom d'utilisateur pour l'authentification du serveur.
Mot de passe – entrez le mot de passe pour l'authentification du serveur.
Vérifier le certificat du serveur – définit une liste des autorités de certifications pour vérifier la validité du certificat public du serveur ACS.
Certificat du client – définit le certificat client et la clé privée qui autorise l’interphone à communiquer avec le serveur ACS.

Note

L'interphone contient le certificat d'usine, un certificat signé utilisé pour l'intégration de British Telecom, par exemple.

Mot de passe de configuration – définir le mot de passe utilisé pour déchiffrer la configuration protégée par mot de passe.

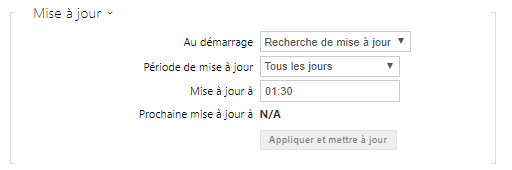

Au démarrage – activez la vérification et, si possible, mettez à jour l'exécution à chaque démarrage d'interphone.
Période de mise à jour – définissez la période de mise à jour. Définissez une mise à jour automatique pour qu'elle ait lieu toutes les heures / tous les jours / toutes les semaines / tous les mois ou définissez la période manuellement.
Mise à jour à – définissez l'heure de mise à jour au format HH : MM pour la mise à jour périodique à une heure de faible trafic. Le paramètre n'est pas appliqué si la période de mise à jour est définie sur une valeur inférieure à 1 jour.
Prochaine mise à jour à – définissez l'heure de mise à jour suivante.

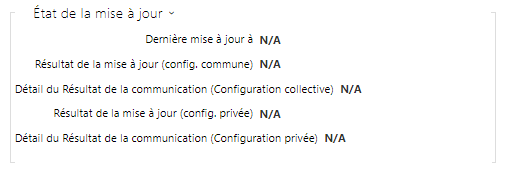

Dernière mise à jour à – heure de la dernière mise à jour.
Résultat de la mise à jour (config. commune) – résultat de la dernière mise à jour. Les options suivantes sont disponibles: L'option DHCP 66 a échoué, le firmware est à jour, la connexion au serveur a échoué, En cours d'exécution …, Fichier non trouvé.
Détail du Résultat de la communication (Configuration collective) – code d'erreur de communication avec le serveur ou code d'état TFTP / HTTP.
Résultat de la mise à jour (config. privée) – la configuration privée suit la mise à jour de la configuration commune. Le périphérique avec une configuration privée est identifié par son adresse MAC. Le dernier résultat de la mise à jour privée effectuée est affiché. Les options suivantes sont disponibles: L'option DHCP 66 a échoué, le firmware est à jour, la connexion au serveur a échoué, En cours d'exécution …, Fichier non trouvé.
Détail du Résultat de la communication (Configuration privée) – code d'erreur de communication avec le serveur ou code d'état TFTP / HTTP.

My2N / TR069

Utilisez cet onglet pour activer et configurer la gestion d'interphone à distance via le protocole TR-069. Le TR-069 vous aide à configurer de manière fiable les paramètres d'interphone, à mettre à jour et à sauvegarder la configuration et / ou à mettre à niveau le firmware du périphérique.

Le protocole TR-069 est utilisé par le service cloud My2N. Assurez-vous que le TR-069 est activé et que le profil Actif est défini sur My2N pour que votre interphone se connecte régulièrement à My2N pour la configuration.

Cette fonction vous aide à connecter l’interphone à votre ACS (serveur de configuration automatique). Dans ce cas, la connexion à My2N sera désactivée dans l'interphone.

My2N / TR069 activé – activez la connexion à My2N ou à un autre serveur ACS.

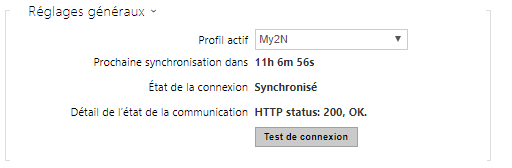

Profil actif – sélectionnez l'un des profils prédéfinis (du serveur ACS) ou choisissez vos propres paramètres et configurer manuellement la connexion au serveur ACS.
Prochaine synchronisation dans – affiche la période après laquelle l'interphone doit contacter un ACS distant.
État de la connexion – affiche l'état actuel de la connexion ACS ou la description de l'état d'erreur si nécessaire.
Détail de l’état de la communication – code d’erreur de communication avec le serveur ou code d’état du protocole HTTP.
Test de connexion – testez la connexion TR069 en fonction du profil défini, voir le profil Actif. Le résultat du test est affiché dans l’état de la connexion.

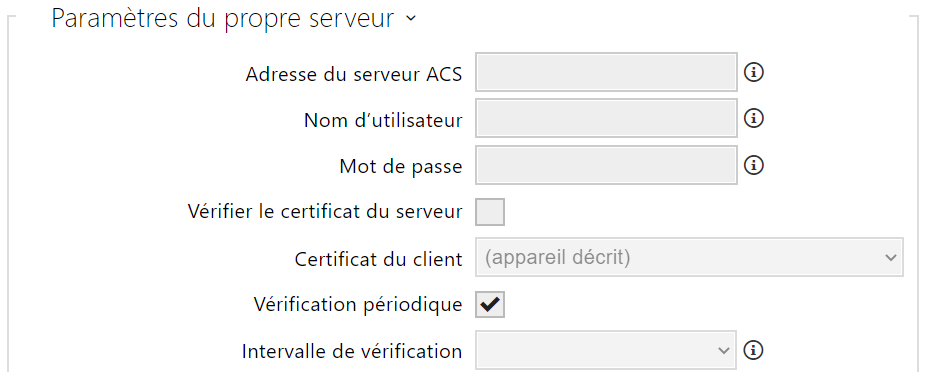

Adresse du serveur ACS – définissez l'adresse ACS au format suivant : ipadresse[: port], 192.168.1.1:7547, par exemple.
Nom d’utilisateur – définissez le nom d'utilisateur pour l'authentification de l'interphone lors de la connexion au serveur ACS.
Mot de passe – définissez le mot de passe pour l'authentification de l'interphone lors de la connexion au serveur ACS.
Vérifier le certificat du serveur – définit une liste des autorités de certifications pour vérifier la validité du certificat public du serveur ACS. Si le certificat de l’autorité de certification n’est pas indiqué, le certificat public du serveur ACS n’est pas vérifié.
Certificat du client – définit le certificat client et la clé privée qui autorise l’interphone à communiquer avec le serveur ACS. Sélectionner l’un des trois types de certificats ; se reporter au chapitre sur les Certificats.
Vérification périodique – activez l'enregistrement périodique de l'interphone dans l'ACS.
Intervalle de vérification – définissez l'intervalle d'enregistrement périodique de l'interphone dans le système ACS s'il est activé par le paramètre Vérification périodique.
