2.2 Installation mécanique

Montage en surface

Ce dont vous avez besoin pour le montage :

2N^® IP Base
Connexion LAN, câble UTP Cat5e ou supérieur avec fiche RJ-45,
Une alimentation PoE 802.3af ou 12 V DC / 2 A.

Avant d’utiliser ce produit, lire attentivement la notice d’utilisation et se fier ensuite aux consignes et recommandations mentionnées à l’intérieur.

Procédure d’installation :

Choisissez un endroit facilement accessible aux utilisateurs.
L'Interphone étant noir, nous vous recommandons de ne pas l'installer directement au soleil pour éviter la surchauffe.
Vérifiez les possibilités de raccordement des câbles - l’appareil comporte deux presse-étoupes qui se trouvent vers le bas de l'appareil et sont dirigés vers le mur.
Préparez les câbles, la connexion au réseau, éventuellement une alimentation et une connexion à une serrure ou à un autre accessoire.
Démontez le cadre en métal de l’appareil, ouvrez le bouchon obturateur inférieure dans le lieu des flèches et introduisez tous les câbles. Passez les câbles par les presse-étoupes. Le fabricant ne pourra pas être tenu responsable des dommages causés par une étanchéité insuffisante.
Fixez l’appareil à la base. Vous pouvez utiliser un gabarit de perçage ; téléchargeable ici.
Raccordez les câbles, n’oubliez pas de vérifier si l’appareil fonctionne.
Fermez le bouchon obturateur et remettez le cadre.

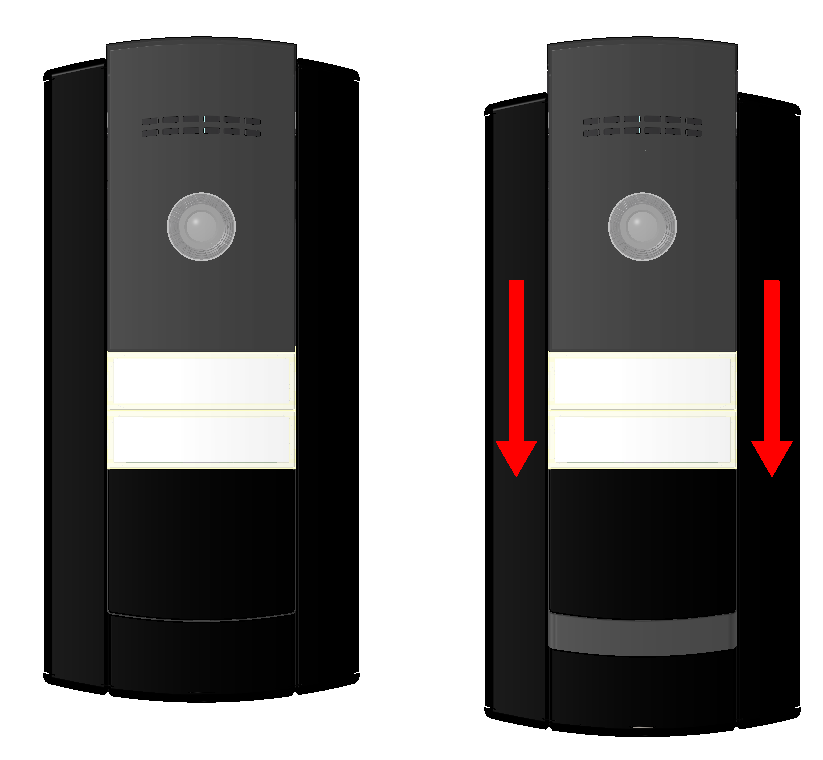

Les dessins ci-dessous montrent le démontage du cadre et la position des vis de montage.

Frame Demounting. First use the torx handle enclosed to remove the screw that fits the frame to the 2N^® IP Base structure.

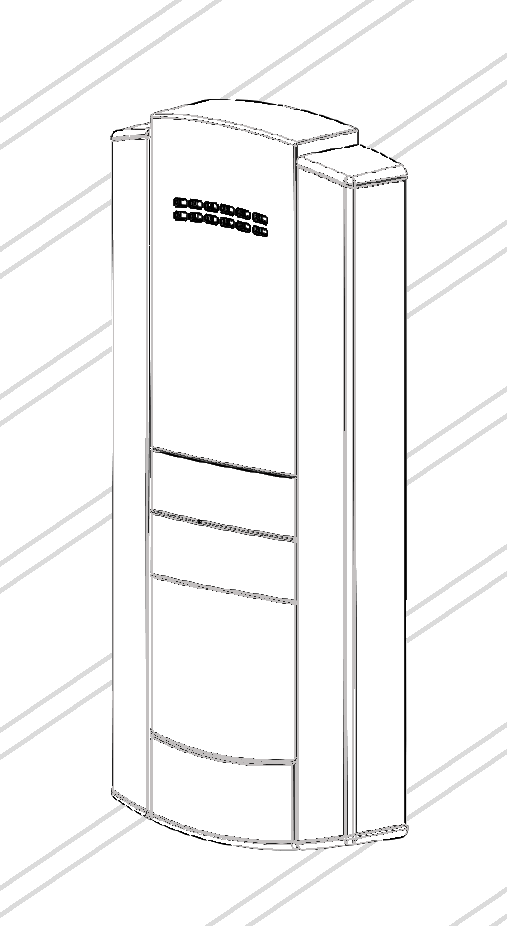

Position des vis de montage sur le 2N^® IP Base

L’appareil est destiné uniquement pour un montage en saillie, pour ce type de montage, l’appareil même est suffisant. Pour un montage sur une surface inégale et un montage plus facile sur des boîtiers d’inclusion, vous pouvez ajouter une plaque de montage (Part. No. 9156020). Procédez comme indiqué dans le mode d’emploi de cette plaque de montage.

Observation

Après le démontage du bouchon obturateur avant se trouvant dans la partie inférieure de l’interphone, empêchez toutes les impuretés de pénétrer dans le joint ou dans les connecteurs.
La garantie ne couvre pas les défauts et défaillances du produit causés par un mauvais montage (contrairement aux présentes instructions). Le fabricant n’est également pas responsable des dommages causés par un vol dans les locaux qui sont accessibles après la mise en marche de la serrure électrique connectée. Le produit n'est pas conçu comme un dispositif de protection contre le vol, sauf s'il est utilisé en combinaison avec une serrure standard dotée de la fonction de sécurité.
Lorsque les instructions de montage appropriées ne sont pas respectées, de l'eau pourrait pénétrer et détruire les composants électroniques. C'est parce que les circuits de communication sont sous tension continue et que l'infiltration d'eau provoque une réaction électrochimique. La garantie du fabricant sera annulée pour les produits endommagés de cette manière !

Principes d’assemblage

Observation

Avant de commencer avec l’installation mécanique à un endroit choisi, assurez-vous bien que les prératatifs qui vont avec (perçage, découpage dans le mur) ne puissent pas perturber les conduits d’électricité, de gaz, d’eau ou autres.
Assurez-vous que le diamètre des trous de cheville est précis afin d'assurer une fixation optimale ! Utilisez de la colle de montage pour fixer les chevilles si nécessaire. N'utilisez pas de chevilles de qualité inférieure pour éviter qu'elles ne sortent du mur ! Assurez-vous que la profondeur des trous de cheville est correcte !
Ne tournez pas le 2N^® IP Base après le montage pour le mettre de niveau. Assurez-vous que le cadre de montage a été installé de manière correcte et précise.
Assurez-vous que la surface de montage est parfaitement plate avec un dénivelé inférieur à 2 mm (ex : verre, platre, pierre lisse...Etc). Si ce n'est pas le cas, utilisez la plaque de montage Part No. 9156020 ou bien lissez la surface.
