2.3 Installation électrique

Paramétrage d'un adresse IP statique. Cette sous-section décrit la connexion de l'unité principale du 2N® IP Base à l'alimentation et au réseau Local ainsi que la connexion à d'autres éléments. La connexion du lecteur RFID est expliquée dans la section 2.4 Connexion des modules d'extension.

Observation

  • L'appareil doit faire partie du système électrique du bâtiment.

Configuration des connecteurs de l'Unité principale

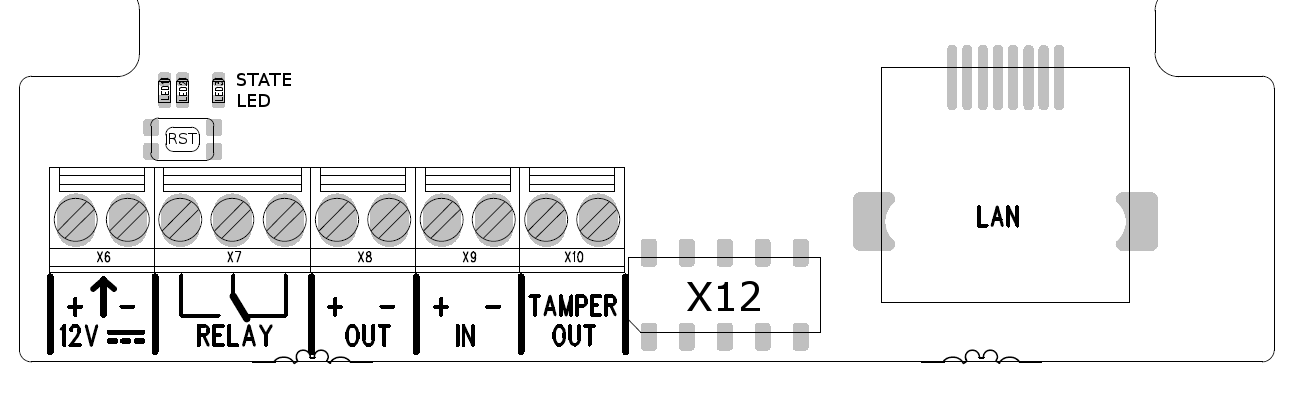

Description des connecteurs de l'unité de base qui sont accessibles aux utilisateurs :


Légende
LAN (PoE)Connecteur suivant 802.3af pour connexion au réseau informatique local (LAN)
X12 ConnecteurConnecteur pour le lecteur RFID
TamperSortie contact de l'interphone pour la sécurité interne
IN

1 terminal pour l’entrée en mode passif / actif (entre -30 V et +30 V DC)

  • OFF = contact ouvert OU UIN> 1.5 V

  • ON = contact fermé OU UIN < 1.5 V

OUTOUT1 sortie active: entre 8 et 12 V DC, cela dépend de la source d’alimentation (PoE : 10 V; adaptateur: tension d’alimentation -2 V), max. 600 mA
RELAYBornes RELAY pour 30 V / 1 A AC/DC NO/NC contact. Ne sert que pour connecter les appareils non critiques (par ex. des lumières).
12Vbornes pour une source d’alimentation externe 12/2 A DC

RESET

(RST)

bouton de RESET et FACTORY RESET
LEDaffichages de l’état LED (rouge - état de l’appareil / vert - connexion et. / jaune - activité LAN)

Conseil

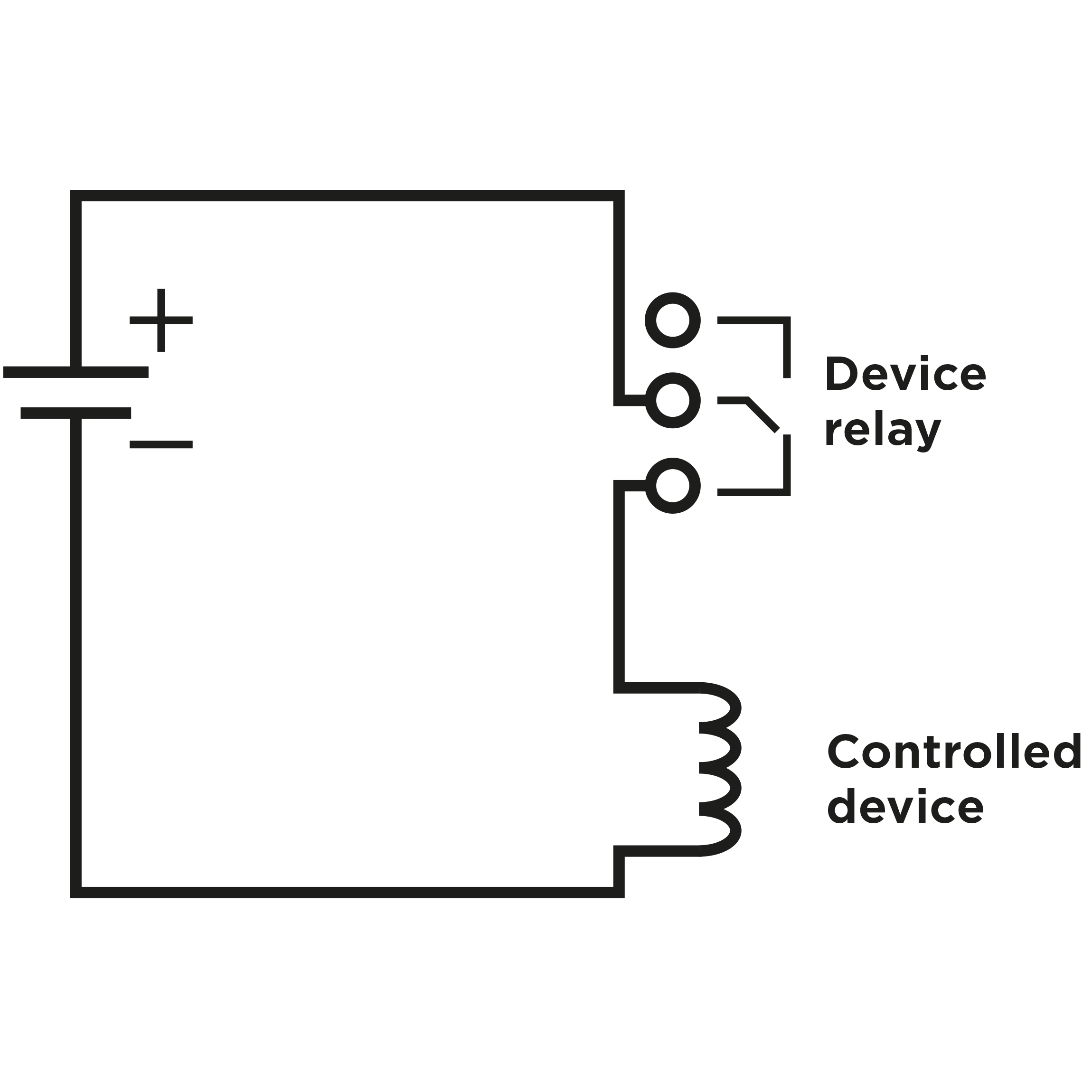

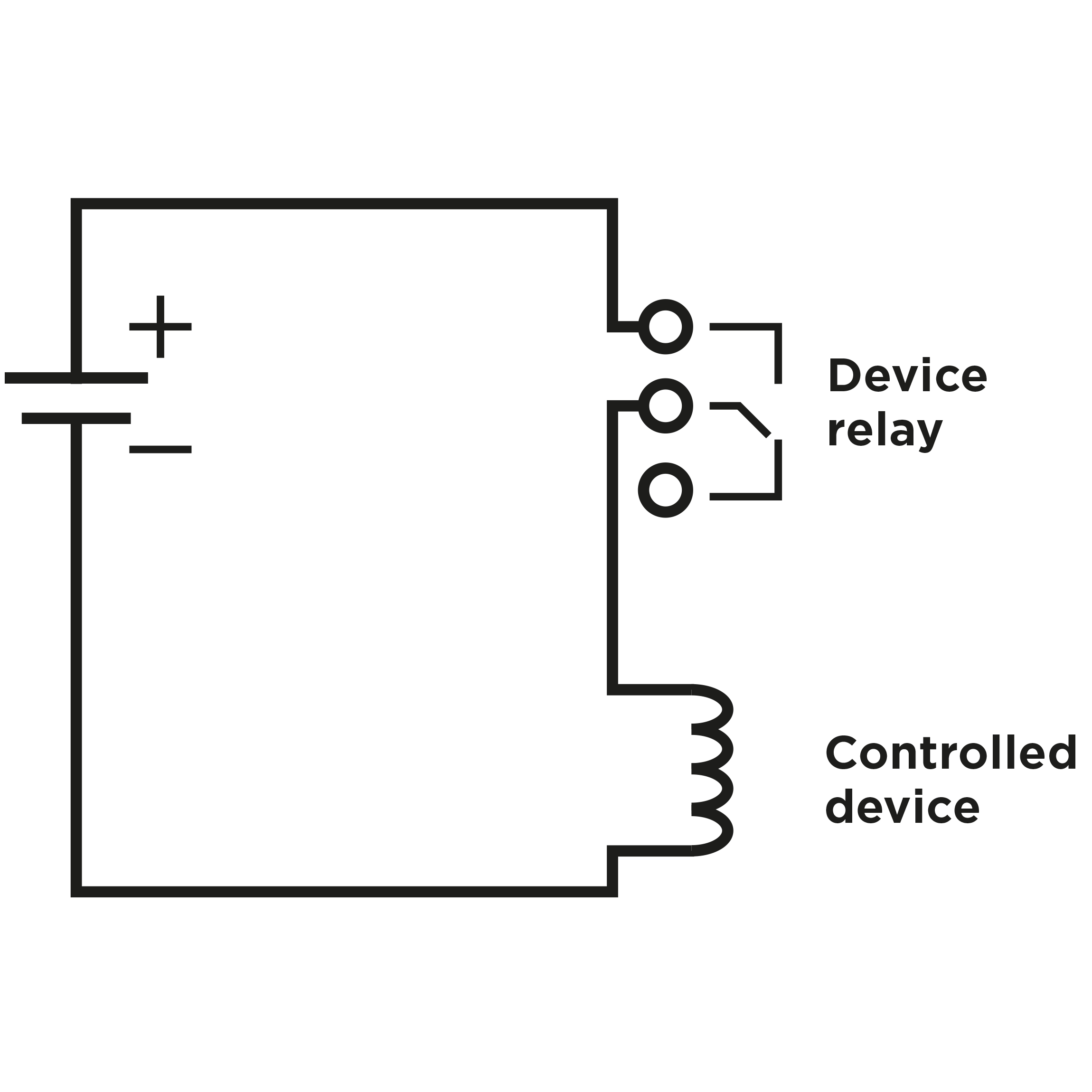

  • Schéma de câblage de sortie pour bornes de relais


Connexion pour la commutation du circuit électrique de l’appareil commandé.



Connexion pour la commutation du circuit électrique de l’appareil commandé.


Conseil

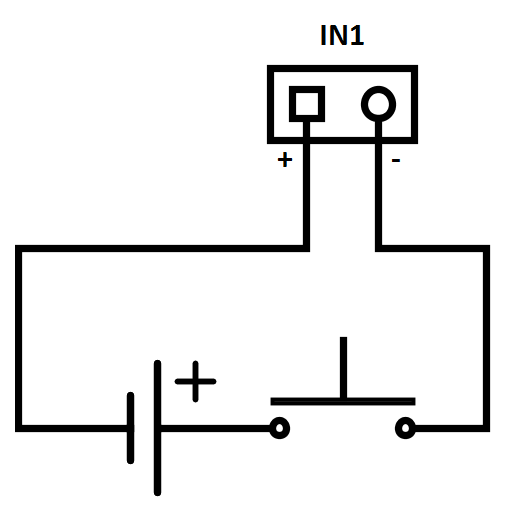

  • Schéma de câblage du connecteur IN 1 en mode actif




  • Schéma de câblage du connecteur IN 1 en mode passif


Connexion de la gâche électrique

Raccordez la gâche électrique, éventuellement un autre appareil, directement à la Sortie active de l’appareil, ou bien vous pouvez connecter son alimentation à l’aide d’un relais. Dans ce cas, utilisez une alimentation externe. Dans tous les cas, nous vous recommandons d’utiliser des serrures à faible consommation et de respecter les valeurs maximales définies ci-dessus.

Avertissement

En raccordant des équipements comportant une bobine, par exemple un relais ou des serrures électromagnétiques, il faut protéger la sortie de l’interphone contre un pic de tension lors de la coupure de la charge d’induction. Pour ce type de protection, nous vous recommandons d’avoir recours à une diode 1N4007/1N5407 (par exemple 1N5408, 1N5407, 1N5408) qui sera raccordée à l’équipement de manière antiparallèle.

Unité principale

Branchement de l’alimentation

Le 2N® IP Base peut être alimenté à partir d'une source externe 12 V / 2 A DC ou directement à partir du LAN équipé d’un Switch réseau prenant en charge le PoE 802.3af


Alimentation externe

Utilisez une alimentation 12 V ± 15% SELV dimensionnée à la consommation de courant minimale de 2 A (référence 91341481E) pour que votre système fonctionne de manière fiable (2 A, 24 W).


Alimentation par PoE

Le 2N® IP Base est compatible avec la technologie PoE 802.3af (classe 0–12,95 W) et peut être alimenté directement à partir du réseau local via des équipements réseau compatibles. Si votre réseau local ne prend pas en charge cette technologie, utilisez un injecteur PoE, référence 91378100, entre le 2N® IP Base et l'élément de réseau le plus proche. Cette alimentation fournit à l'unité principale du 2N® IP Base 12 W.


Connexion au réseau

Le 2N® IP Base est connecté au réseau local (LAN) via le câble UTP / STP (Cat 5e ou supérieur) se terminant par un connecteur RJ-45 (LAN). L'appareil étant équipé de la fonction Auto-MDIX, le câble droit et le câble croisé peuvent être utilisés.

Observation

  • Nous recommandons l'utilisation d'une protection contre les surtensions LAN.
  • Nous vous recommandons d'utiliser un câble Ethernet blindé SSTP.

Bouton Reset

Situé parmi les connecteurs de l'unité principale, le bouton Reset vous permet de réinitialiser les paramètres d'usine, de redémarrer le périphérique, de rechercher l'adresse IP et de basculer entre le mode statique et dynamique.

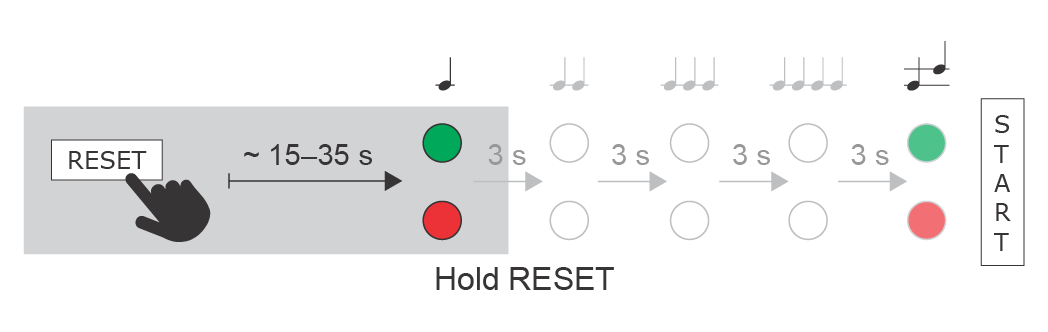

Trouver l'adresse IP

Suivez les instructions suivantes pour identifier l'adresse IP de l'appareil :

  • Appuyez sur le bouton RESET.
  • Attendez que les LED rouge et verte s'allument simultanément et d'entendre le signal sonore  (approx. 15–35 s).
  • Relâchez le bouton RESET.
  • L'appareil annoncera automatiquement son adresse IP.



Note

  • Le délai entre le moment où vous appuyez sur le bouton RESET et le premier signal lumineux et sonore est réglé entre 15 et 35 secondes en fonction du modèle d'interphone/de moniteur de réception que vous utilisez.
    • 18 s est la valeur pour le modèle 2N® IP Base.


Attribution d'une adresse IP statique

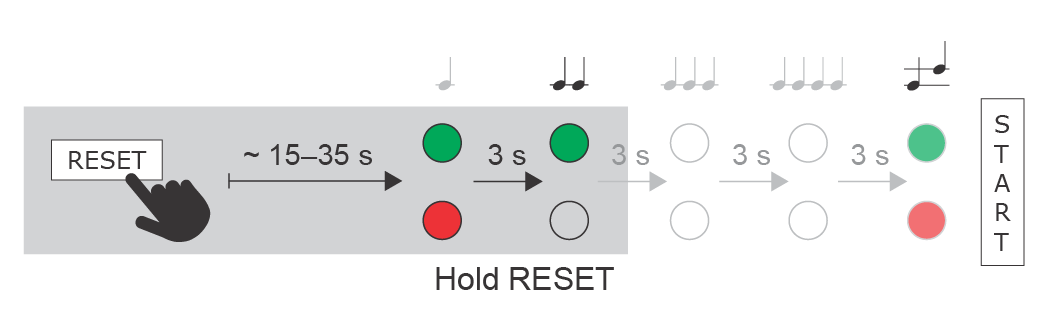

Suivez les instructions suivantes pour passer l'appareil en adresse IP statique (DHCP OFF):

  • Appuyez sur le bouton RESET.
  • Attendez que les LED rouge et verte s'allument simultanément et d'entendre le signal sonore   (approx. 15–35 s).
  • Attendez que la LED rouge s'éteigne et d'entendre le signal sonore  (approx. 3 s).
  • Relâchez le bouton RESET..

Après le redémarrage, les paramètres de l'interphone seront :

  • Adresse IP : 192.168.1.100
  • Masque de réseau : 255.255.255.0
  • Passerelle par défaut : 192.168.1.1

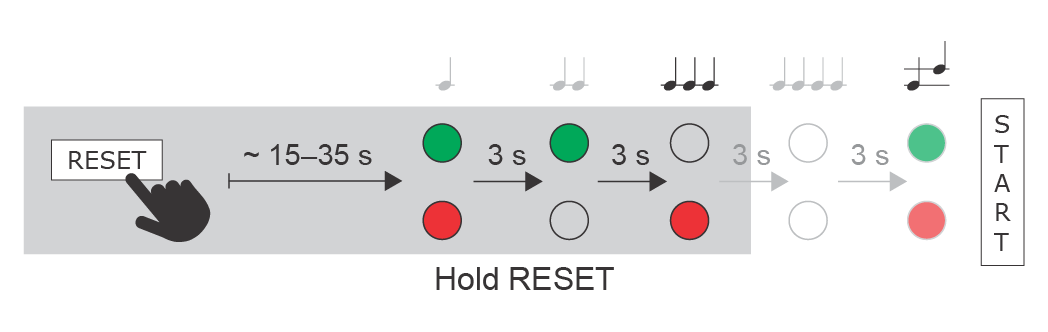

Attribution d'une adresse IP Dynamique

Suivez les instructions suivantes pour passer l'appareil en adresse IP dynamique (DCHP ON) :

  • Appuyez sur le bouton RESET.
  • Attendez que les LED rouge et verte s'allument simultanément et d'entendre le signal sonore  (approx. 15–35 s).
  • Attendez que la LED rouge s'éteigne et d'entendre le signal sonore  (approx. 3 s).
  • Attendez que la LED verte s'éteigne et que la LED rouge se rallume et d'entendre le signal sonore  (approx. 3 s).
  • Relâchez le bouton RESET.

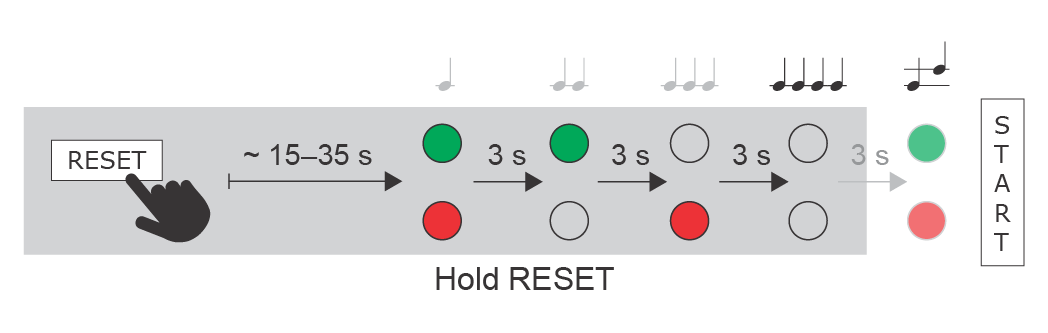

Retour aux paramètres d'usine

Suivez les instructions ci-dessous pour réinitialiser les paramètres d'usine par défaut :

  • Appuyez sur le bouton RESET.
  • Attendez que les LEDs rouge et verte s'allument simultanément et d'entendre le signal sonore (approx. 15–35 s).
  • Attendez que la LED rouge s'éteigne et d'entendre le signal sonore  (approx. 3 s).
  • Attendez que la LED verte s'éteigne, que la LED rouge se rallume et d'entendre le signal sonore (approx. 3 s).
  • Attendez que la LED rouge s'éteigne et d'entendre le signal sonore (approx. 3 s).
  • Relâchez le bouton RESET.



Observation

  • En cas de réinitialisation des paramètres d'usine par défaut sur un appareil avec une version du firmware 2.18 ou supérieure, il est nécessaire de reprogrammer le
    Relais de sécurité 2N® en suivant les instructions de la section 2.4.


Redémarrer l’appareil

Appuyez brièvement sur le bouton (<1 s) pour redémarrer le système sans modifier la configuration.

Note

  • L'intervalle de temps entre la pression courte du bouton RESET et la reconnexion après redémarrage est de 26 s pour le 2N® IP Base.
