1.1 Composants et produits associés

Unité principale


2N Part No. 9152101W

Axis Part No. 01353-001

  • 1 bouton d'appel
  • Haut-parleur 10W
  • Version résistante
  • Deux sorties électriques contrôlables
  • Sorties électriques additionnelles en option

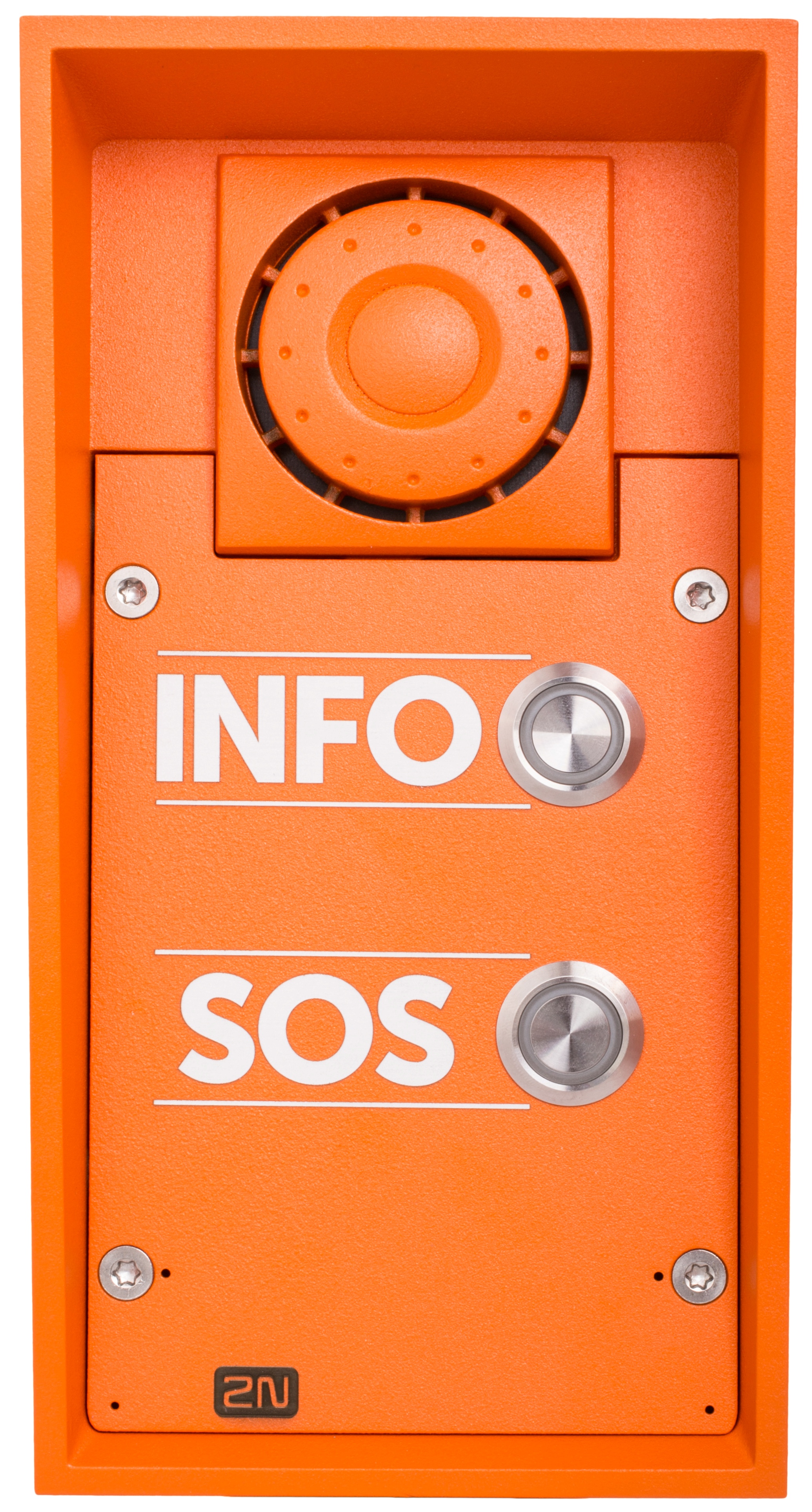

2N Part No. 9152102W

Axis Part No. 01354-001

  • 2 boutons d'appel "INFO“ et "SOS"
  • Haut-parleur 10W
  • Version résistante
  • Deux sorties électriques contrôlables

2N Part No. 9152101MW

Axis Part No. 01355-001

  • 1 bouton d'appel d'urgence rouge
  • Haut-parleur 10W
  • Version résistante
  • Deux sorties électriques contrôlables
  • Sorties électriques additionnelles en option


Les interphones 2N® IP Safety peuvent être installés en applique ou en encastré sans accessoires supplémentaires. Utilisez simplement la boîte de montage appropriée selon le type d'installation (voir ci-dessous) for une installation encastrée dans du plâtre ou de la brique.

Boîtier d'installation en encastré

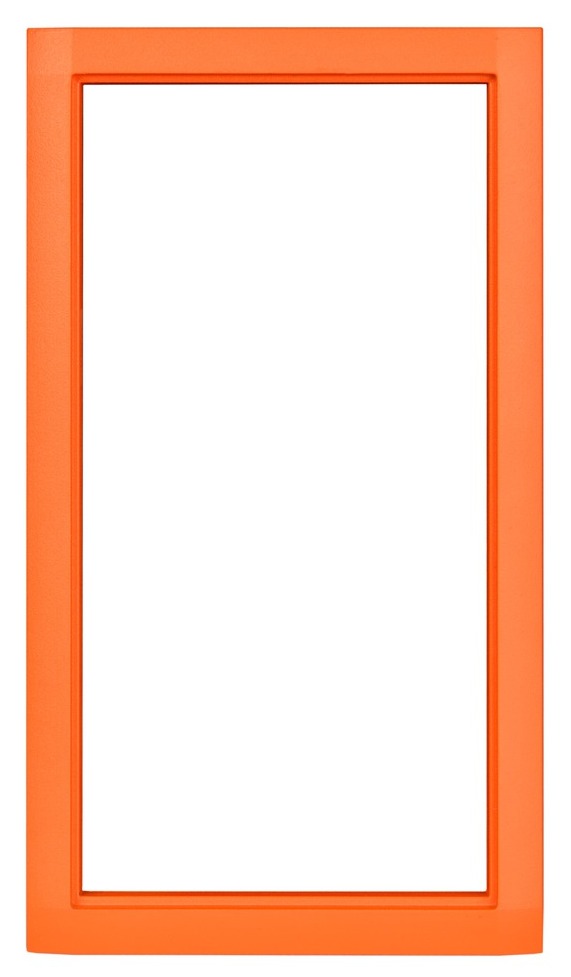

2N Part No. 9152000

Axis Part No. 01356-001

  • Cadre inclus avec l'unité de base
  • Orange
  • Aluminium
  • Nécessaire permettant de couvrir les rebords de l'interphone lors d'une installation encastrée

2N Part No. 9151001

Axis Part No. 01348-001



  • Boîtier d'installation en encastré dans de la brique
  • Dimensions : 132 x 223 x 83 mm
  • Acier inoxydable

2N Part No. 9151002

Aixs Part No. 01349-001




Accessoires de montage


2N Part No. 9151005

Axis Part No. 01351-001



  • Mât d'installation en col de cygne
  • Hauteur 120 cm jusqu'au haut de l'interphone


2N Part No. 9151007

Axis Part No. 01550-001

  • Mât d'installation double en col de cygne
  • Hauteur : 115 cm et 203 cm jusqu'au haut de l'interphone


2N Part No. 9151006

Axis Part No. 01352-001

  • Adaptateur d'installation US (USA Uniquement)


2N Part No. 9151018

Axis Part No. 01345-001

  • Vis de sécurité

  • Une alternative plus sûre aux vis classiques.

  • Format Torx avec pointe – Fournies avec l'outil de montage

2N Moniteurs de réception et accessoires


Part Numbers:

2N Part No. 91378375

Axis Part No. 01668-001

2N Part No. 91378375

Axis Part No. 01670-001

  • 2N® Indoor Touch 2.0 – noir

  • Version Wi-Fi (Part No. 91378376)

  • Le 2N® Indoor Touch 2.0 est un moniteur de réception tactile élégant 7 pouces. Il convient à tous les interphones IP 2N. Sur l'écran du panneau, vous pouvez non seulement savoir qui est à la porte, mais aussi entamer une conversation avec le visiteur, ouvrir la serrure ou allumer la lumière dans le hall d'entrée.


2N Part No. 91378382

Axis Part No. 01425-001

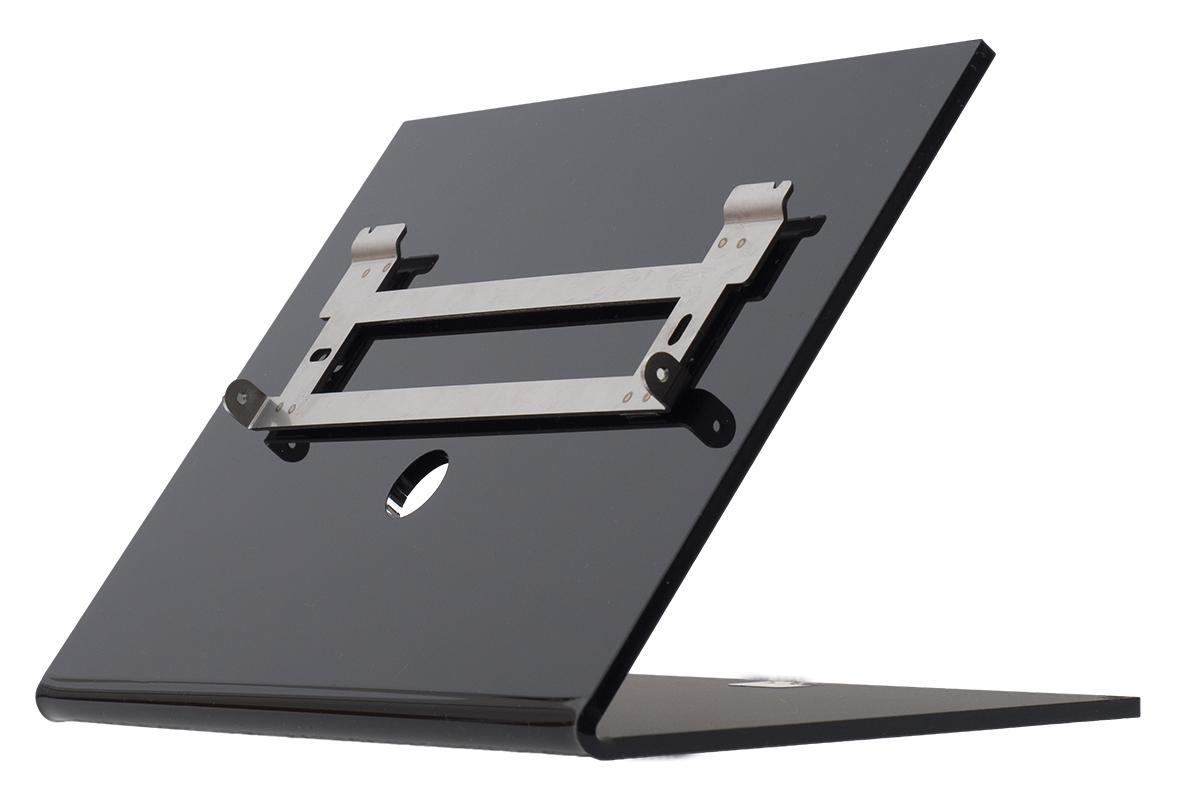

  • 2N® Indoor Touch 2.0 support de bureau noir


Part Numbers:

2N Part No. 91378375WH

Axis Part No. 01669-001

2N Part No. 91378376WH

Axis Part No. 01671-001

  • 2N® Indoor Touch 2.0 – Blanc

  • Version Wi-Fi (Part No. 91378376WH)

  • Le 2N® Indoor Touch 2.0 est un moniteur de réception tactile élégant 7 pouces. Il convient à tous les interphones IP 2N. Sur l'écran du panneau, vous pouvez non seulement savoir qui est à la porte, mais aussi entamer une conversation avec le visiteur, ouvrir la serrure ou allumer la lumière dans le hall d'entrée.


2N Part No. 91378382W

Axis Part No. 01426-001

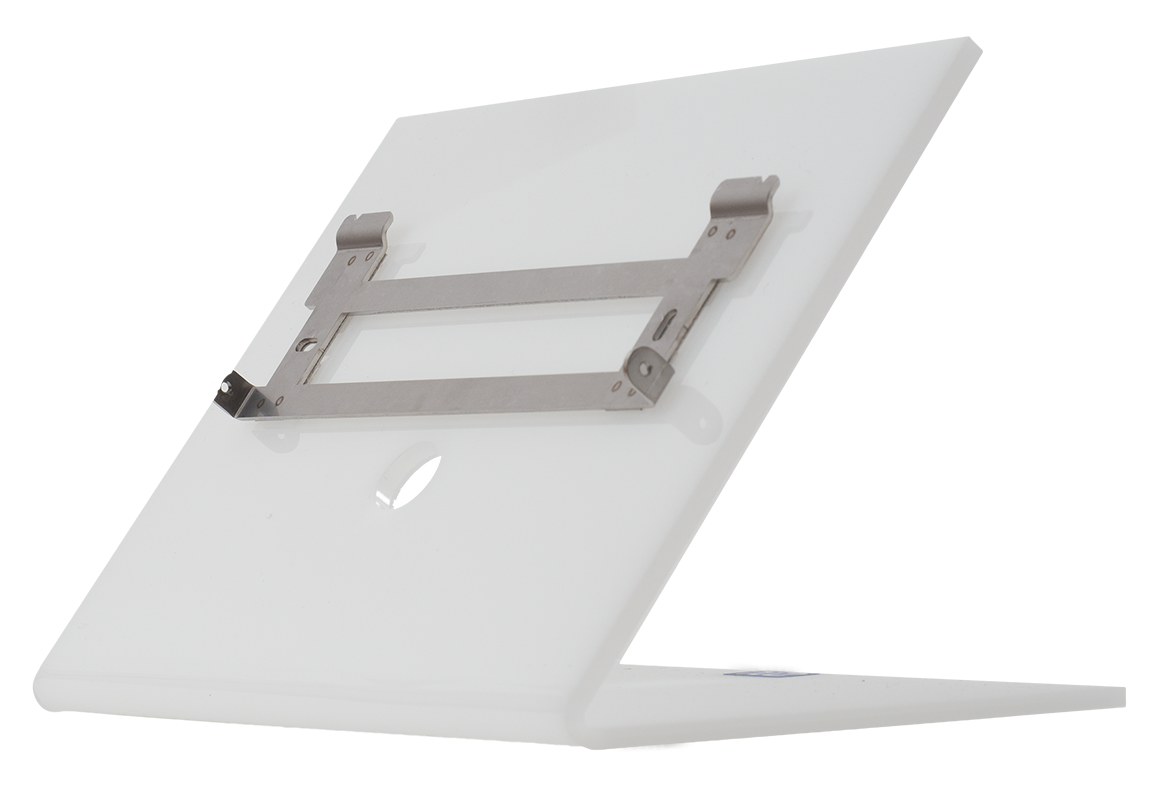

  • 2N® Indoor Touch support de bureau blanc


 2N Part No. 1120101W

 Axis Part No. 02518-001

  • 2N® IP Handset
  • Moniteur de réception
  • Couleur blanche


 2N Part No. 1120101B

 Axis Part No. 02519-001

  • 2N® IP Handset
  • Moniteur de réception
  • Couleur noire

IP Téléphone


2N Part No. 1120102

Axis Part No. 02660-001

  • 2N® IP Phone D7A
  • Utilisation simple
  • Appels vidéo en qualité HD
  • Une extension EXP50 avec écran (n° de référence 91378363) peut être commandée en complément du téléphone et permet d’effectuer jusqu’à 60 numéros abrégés.


2N Part No. 1120111EU

Axis Part No. 02544-001

  • Visiophone Grandstream GXV3350 IP
  • Système d’exploitation Android 7.0
  • Commande via un écran tactile de 5 pouces
  • Appels vidéo en qualité HD
  • Support Wi-Fi et Bluetooth
  • Sortie HDMI et caméra inclinable
  • Intégration facile avec des interphones ou des PBX utilisant le protocole SIP.

Gâches électrique

2N Part No. 11202101

  • Dispositif d’ouverture électrique Mini de la série 5
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Variante avec plaque frontale de couverture courte (130mm)
  • Largeur de 16mm

2N Part No. 11202101-L

  • Dispositif d’ouverture électrique Mini de la série 5 - long
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Variante avec plaque frontale de couverture longue (250mm)
  • Largeur de 16mm

2N Part No. 11202102

  • Dispositif d’ouverture électrique à maintien en position ouverte Mini de la série 5
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Variante avec plaque frontale de couverture courte (130mm)
  • Largeur de 16mm

2N Part No. 11202102-L

  • Dispositif d’ouverture électrique à maintien en position ouverte Mini de la série 5 - long
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Variante avec plaque frontale de couverture longue (250mm)
  • Largeur de 16mm

2N Part No. 11202103

  • Dispositif d’ouverture électrique avec blocage mécanique Mini de la série 5
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Variante avec plaque frontale de couverture courte (130mm)
  • Largeur de 16mm

2N Part No. 11202103-L

  • Dispositif d’ouverture électrique avec blocage mécanique Mini de la série 5 - long
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Variante avec plaque frontale de couverture longue (250 mm)
  • Largeur de 16mm

2N Part No. 11202104

  • Dispositif d’ouverture avec surveillance Mini de la série 5
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Contient un micro-interrupteur contrôlant l’état de la porte, ouvert/fermé.
  • Variante avec plaque frontale de couverture courte (130mm)
  • Largeur de 16mm

2N Part No. 11202104-L

  • Dispositif d’ouverture avec surveillance Mini de la série 5 - long
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Contient un micro-interrupteur contrôlant l’état de la porte, ouvert/fermé
  • Variante avec plaque frontale de couverture longue (250 mm)
  • Largeur de 16mm

2N Part No. 11202105

  • Dispositif d’ouverture électrique inversé Mini de la série 5
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Sous tension : le dispositif d’ouverture est-il verrouillé, bloqué
  • En cas de coupure d’électricité : le dispositif d’ouverture est déverrouillé et la porte peut être ouverte
  • Variante avec plaque frontale de couverture courte (130mm)
  • Largeur de 16mm

2N Part No. 11202105-L

  • Dispositif d’ouverture électrique inversé Mini de la série 5 - long
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • sous tension : le dispositif d’ouverture est-il verrouillé, bloqué
  • En cas de coupure d’électricité : le dispositif d’ouverture est déverrouillé et la porte peut être ouverte
  • Variante avec plaque frontale de couverture longue (250mm)
  • largeur de 16mm

2N Part No. 11202106

  • Dispositif d’ouverture électrique inversé avec surveillance Mini de la série 5
  • Dispositif d’ouverture électrique conçu pour être installé dans le cadre d’une porte
  • conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Sous tension : le dispositif d’ouverture est-il verrouillé, bloqué
  • En cas de coupure d’électricité : le dispositif d’ouverture est déverrouillé et la porte peut être ouverte
  • Variante avec plaque frontale de couverture courte (130mm)
  • Largeur de 16mm

2N Part No. 11202106-L

  • Dispositif d’ouverture électrique inversé avec surveillance Mini de la série 5 - long
  • Entièrement réversible, très résistant, conçu pour être installé dans le cadre d’une porte
  • Conçu notamment pour les profils étroits tels que l’aluminium, le bois ou le PVC
  • Sous tension : le dispositif d’ouverture est-il verrouillé, bloqué
  • En cas de coupure d’électricité : le dispositif d’ouverture est déverrouillé et la porte peut être ouverte
  • Variante avec plaque frontale de couverture longue (250mm)
  • Largeur de 16mm

2N Part No. 11202201

  • Serrure électromécanique SAM 7255
  • Serrure autobloquante de type 72/55 avec fonction anti-panique
  • Pour ouvrir de l’extérieur, une clé est nécessaire (ou une impulsion électrique d’un interphone 2N IP connecté, éventuellement d’un lecteur)
  • la serrure est une solution adaptée aux sorties de secours

2N Part No. 11202201-M

  • Serrure électromécanique SAM 7255 avec surveillance
  • Serrure autobloquante de type 72/55 avec fonction anti-panique
  • Pour ouvrir de l’extérieur, une clé est nécessaire (ou une impulsion électrique d’un interphone 2N IP connecté, éventuellement d’un lecteur)
  • La serrure est une solution adaptée aux sorties de secours

2N Part No. 11202202

  • Serrure électromécanique SAM 9235
  • Serrure autobloquante de type 92/35 avec fonction anti-panique
  • Pour ouvrir de l’extérieur, une clé est nécessaire (ou une impulsion électrique d’un interphone 2N IP connecté, éventuellement d’un lecteur)
  • La serrure est une solution adaptée aux sorties de secours

2N Part No. 11202202-M

  • Serrure électromécanique SAM 9235 avec surveillance
  • Serrure autobloquante de type 92/35 avec fonction anti-panique
  • Pour ouvrir de l’extérieur, une clé est nécessaire (ou une impulsion électrique d’un interphone 2N IP connecté, éventuellement d’un lecteur)
  • La serrure est une solution adaptée aux sorties de secours

2N Part No. 11202301

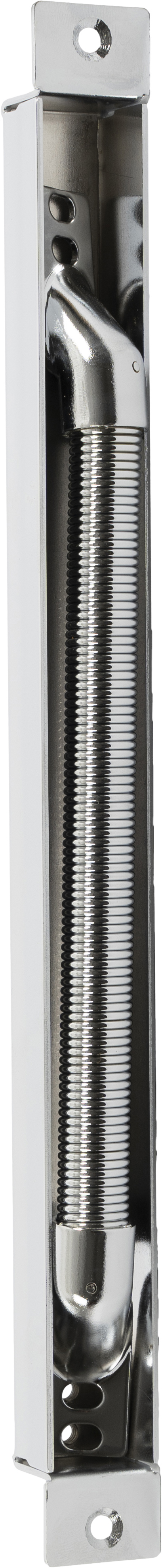

  • Passe-câbles FX290
  • Assure le passage et la protection du câble d’alimentation du cadre de la porte au vantail de la porte en toute sécurité
  • Longueur de 290 mm

2N Part No. 11202302

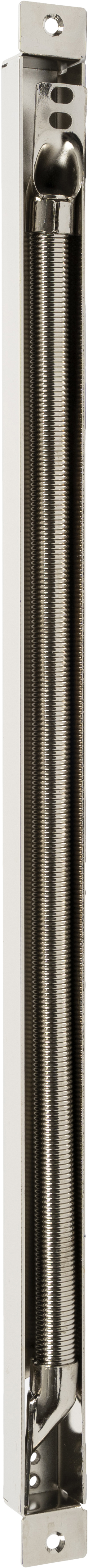

  • Passe-câbles FX510
  • Assure le passage et la protection du câble d’alimentation du cadre de la porte au vantail de la porte en toute sécurité
  • Longueur de 510 mm

2N Part No. 11202303

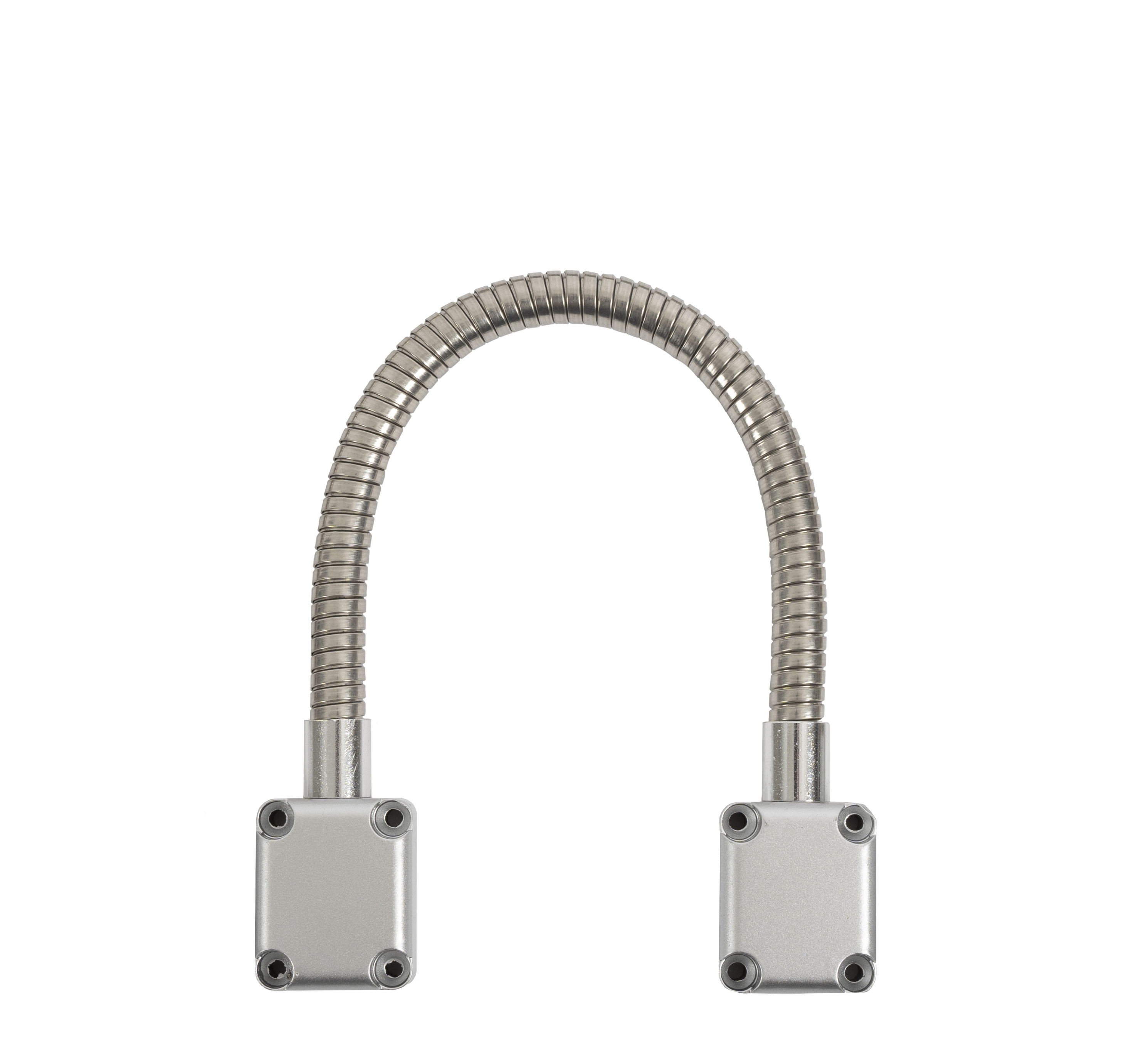

  • Passe-câbles FX300G
  • Assure le passage et la protection du câble d’alimentation du cadre de la porte au vantail de la porte en toute sécurité
  • Longueur de 440 mm

2N Part No. 11202304

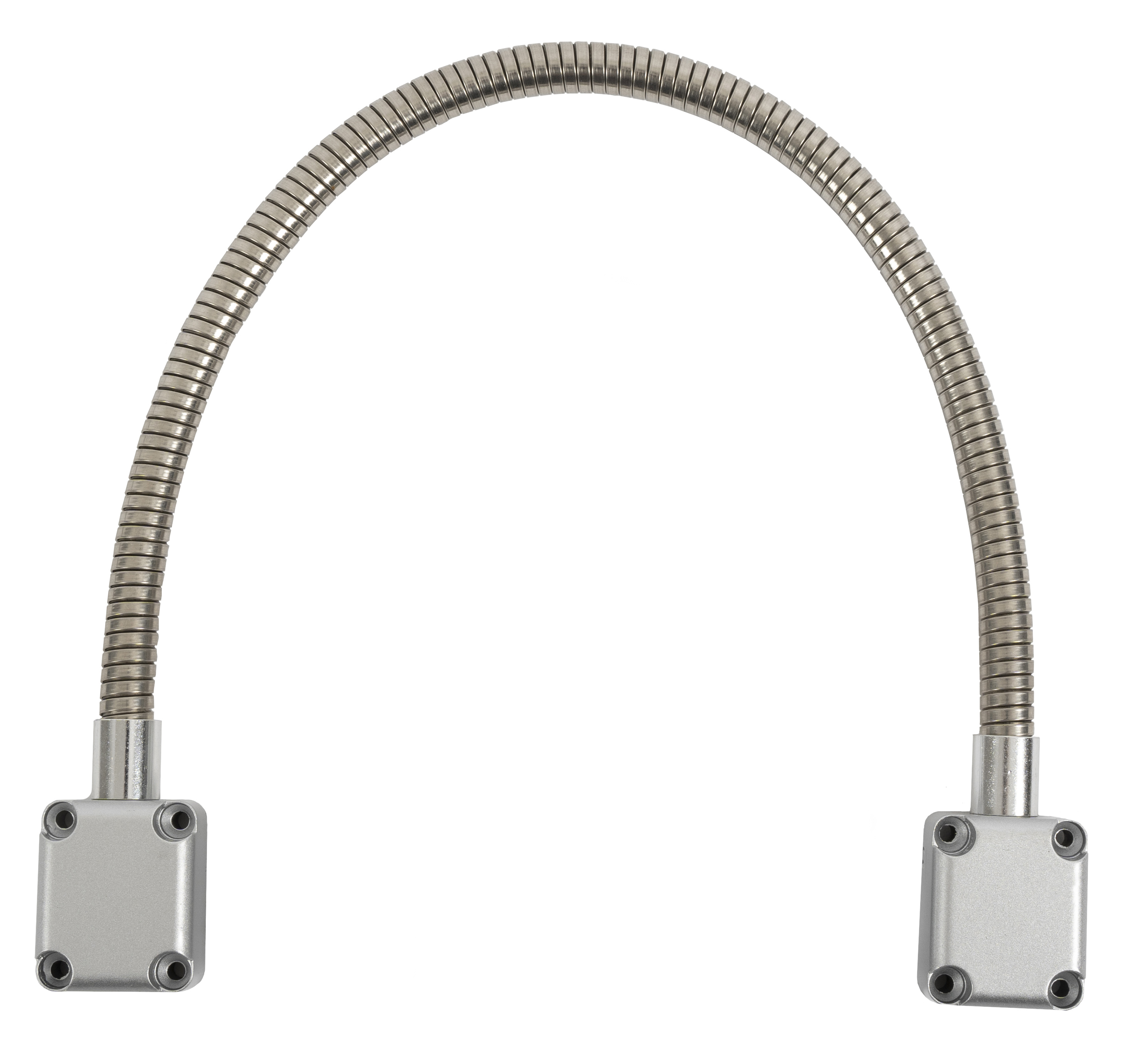

  • Passe-câbles FX500G
  • Assure le passage et la protection du câble d’alimentation du cadre de la porte au vantail de la porte en toute sécurité
  • Longueur de 640 mm

2N Part No. 11202107

  • Serrure électromagnétique MEX100
  • Est utilisée en complément de la retenue de la porte, elle ne remplace donc pas la serrure
  • Se compose de deux parties - la partie alimentée et le portique
  • Sous tension : la porte ne peut pas être ouverte
  • En cas de coupure d’électricité : les aimants se désengagent, la porte s’ouvre

2N Part No. 11202501

  • Barre magnétique P300RP
  • Remplace complètement la serrure à mortaiser et la poignée
  • Sous tension : la porte ne peut pas être ouverte
  • En cas de coupure d’électricité : les aimants se désengagent, la porte s’ouvre
  • Convient aux portes en bois, en métal et en verre

2N Part No. 11202401

  • Dispositif d’ouverture automatique ED100
  • Automate simple et à faible consommation d’énergie
  • Fonctionnement totalement sans contact
  • Peut être connecté au détecteur de mouvement ainsi qu’au système de contrôle d’accès électronique
  • Peut être utilisé sur les portes poussant droit et gauche
  • En version ouverture vers l’intérieur/vers l’extérieur

Conseil

Alimentation


Part Numbers:

2N Part No. 91378100E

2N Part No. 91378100US

Axis Part No. 01403-001

  • Injecteur PoE – prise européenne
  • Injecteur PoE – prise US
  • Pour l'alimentation de l'interphone via un câble Ethernet lorsque le Switch PoE n'est pas disponible.



Part No. 91341481E

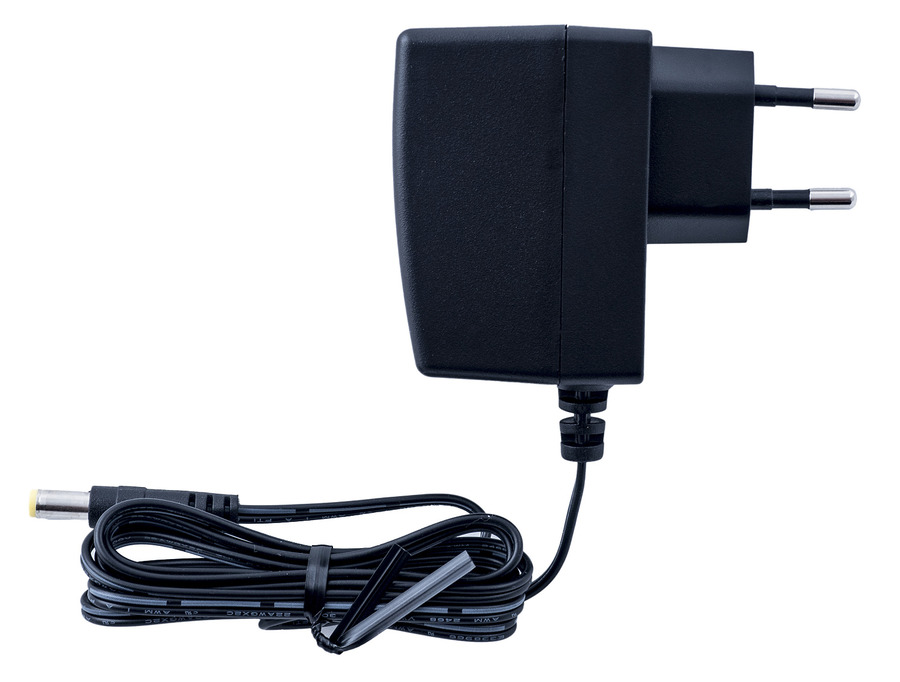

  • L'alimentation stabilisée 12 V / 2 A peut être utilisée lorsque aucun PoE n'est disponible.


Part No. 932928

  • Transformateur 12 V
  • Pour tension secteur 230 V.
  • Pour alimentation externe de la serrure avec une tension de 12 V AC.


Modules supplémentaires


2N Part No. 9151010

Axis Part No. 01350-001

  • Interrupteurs supplémentaires
  • Inclus :
    • Sortie relais – 30 V / 1 A NO/NC
    • Sortie active 12 V / 600 mA
    • Entrée logique
    • Switch d'autoprotection 2N® IP Force signalant l'ouverture du panneau frontal


2N Part No. 9159010

Axis Part No. 01386-001

  • 2N® Relais de sécurité
  • Un ajout pratique qui améliore de manière significative la sécurité à l'entrée de la porte, car il empêche toute manipulation de l'interphone et l'ouverture forcée de la serrure. A installer entre interphone et serrure, alimenté par l'interphone.


2N Part No.  9137410E

Axis Part No. 01397-001

  • Relais IP externe – 1 sortie
  • Dispositif IP autonome pouvant être contrôlé par des commandes HTTP envoyées depuis les Interphones IP 2N, qui peuvent ainsi contrôler des appareils à une distance illimitée.


2N Part No. 9137411E

Axis Part No. 01398-001

  • Relais IP externe – 4 sorties, PoE
  • Dispositif IP autonome pouvant être contrôlé par des commandes HTTP envoyées depuis les Interphones IP 2N, qui peuvent ainsi contrôler des appareils à une distance illimitée.



Part No. 9159013

  • Bouton de sortie
  • Ce bouton se connecte à une entrée logique de l’interphone et permet d’ouvrir la porte depuis l’intérieur de bâtiment.


2N Part No. 9159014EU/UK

2N Part No. 9159014US

Axis Part No. 01404-001

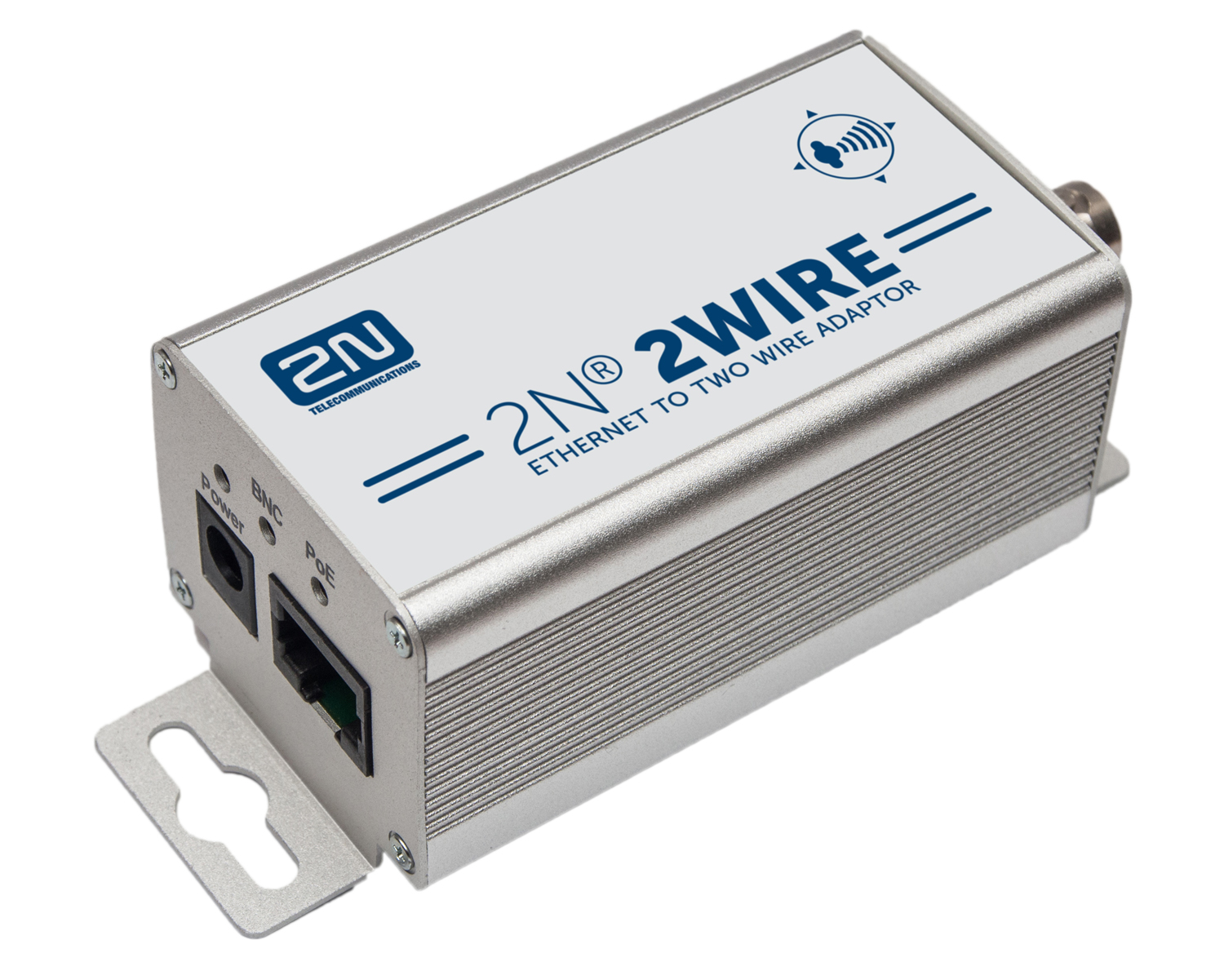

  • 2N® 2Wire
  • (jeu de 2 adaptateurs et source d'alimentation pour EU / US / UK)
  • Le convertisseur 2N® 2Wire vous permet d'utiliser le câblage existant (2 fils) de votre sonnette de porte ou de votre interphone de porte d'origine pour connecter tout périphérique IP. Aucune configuration n’est nécessaire et vous n'avez besoin que d'une unité 2N® 2Wire à chaque extrémité du câble et d'une source d'alimentation connectée à au moins une de ces unités. L'unité 2N® 2Wire fournit ensuite l'alimentation PoE non seulement au second convertisseur, mais également à tous les autres périphériques IP connectés.


2N Part No. 9159050

Axis Part No. 01391-001

  • 2N® Boucle d'induction

  • Module boucle d'induction qui permet aux utilisateurs équipés d’un appareil auditif de recevoir et percevoir le signal audio plus facilement.


2N Part No. 9159052

Axis Part No. 01393-001

  • Alimentation externe pour la boucle d'Induction 2N®

  • Entrée 230 V AC

  • Sortie +12 V DC


2N Part No.  9160501

Axis Part No. 0820-001


  • AXIS A9188 Module Relais IP I/0
  • Module Relais pour le Contrôle des ascenseurs (jusqu'à 8 étages)

License


2N Part No. 9137909

  • Gold
  • comprend des licences pour Enhanced Video, Enhanced Integration et Lift Control


2N Part No. 9137910

Axis Part No. 01381-001

  • InformaCast

Conseil

Référez-vous au manuel de configuration pour les Interphones IP 2N, Section 3.2 pour le détail des fonctions de licences.

Conseil
