2.3 Installation électrique

Cette sous-section décrit comment installer et connecter l'interphone 2N®  IP Safety à l'alimentation et au réseau local :

  • Connecteur du PCB
  • Connexion au réseau
  • Connexion de l’alimentation externe
  • Connexion de la serrure électrique
  • Réinitialisation des paramètres d'usine (version du PCB 555v5)
  • Réinitialisation des paramètres d'usine (version du PCB 555v3 et supérieure)
  • Réinitialisation des paramètres d'usine (version du PCB 555v2)
  • Connexion à la Terre
  • Réalisation de l’installation
  • Commutateurs disponibles

Observation

  • L'appareil doit faire partie du système électrique du bâtiment.


Connecteur du PCB

Le dessin ci-dessous montre le schéma des connecteurs imprimé sur le PCB de l'interphone 2N® IP Safety. Les câbles, les accessoires et les autres composants du système sont connectés aux connecteurs X1 via X22.

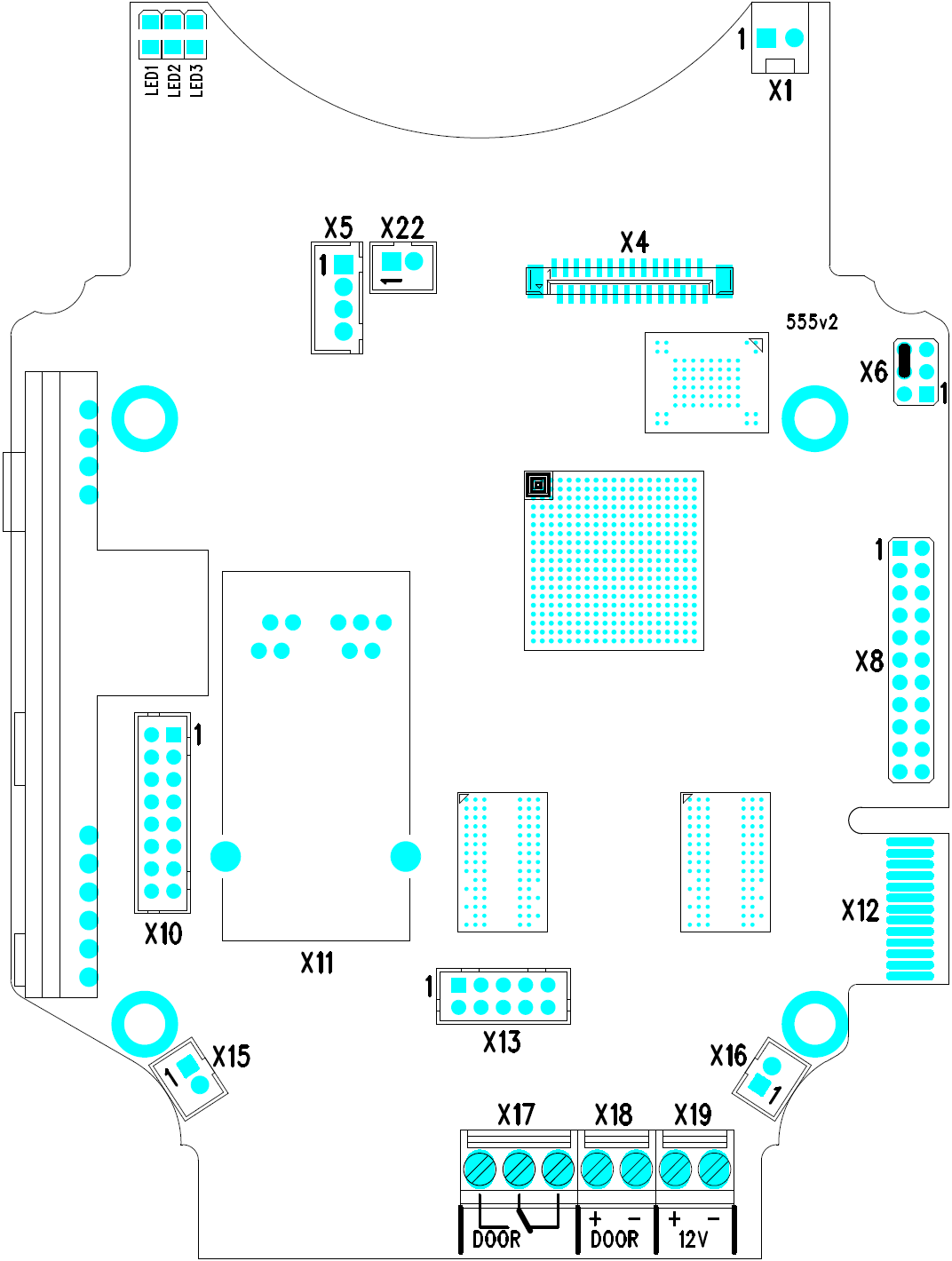

2N® IP Safety PCB Version 555v2

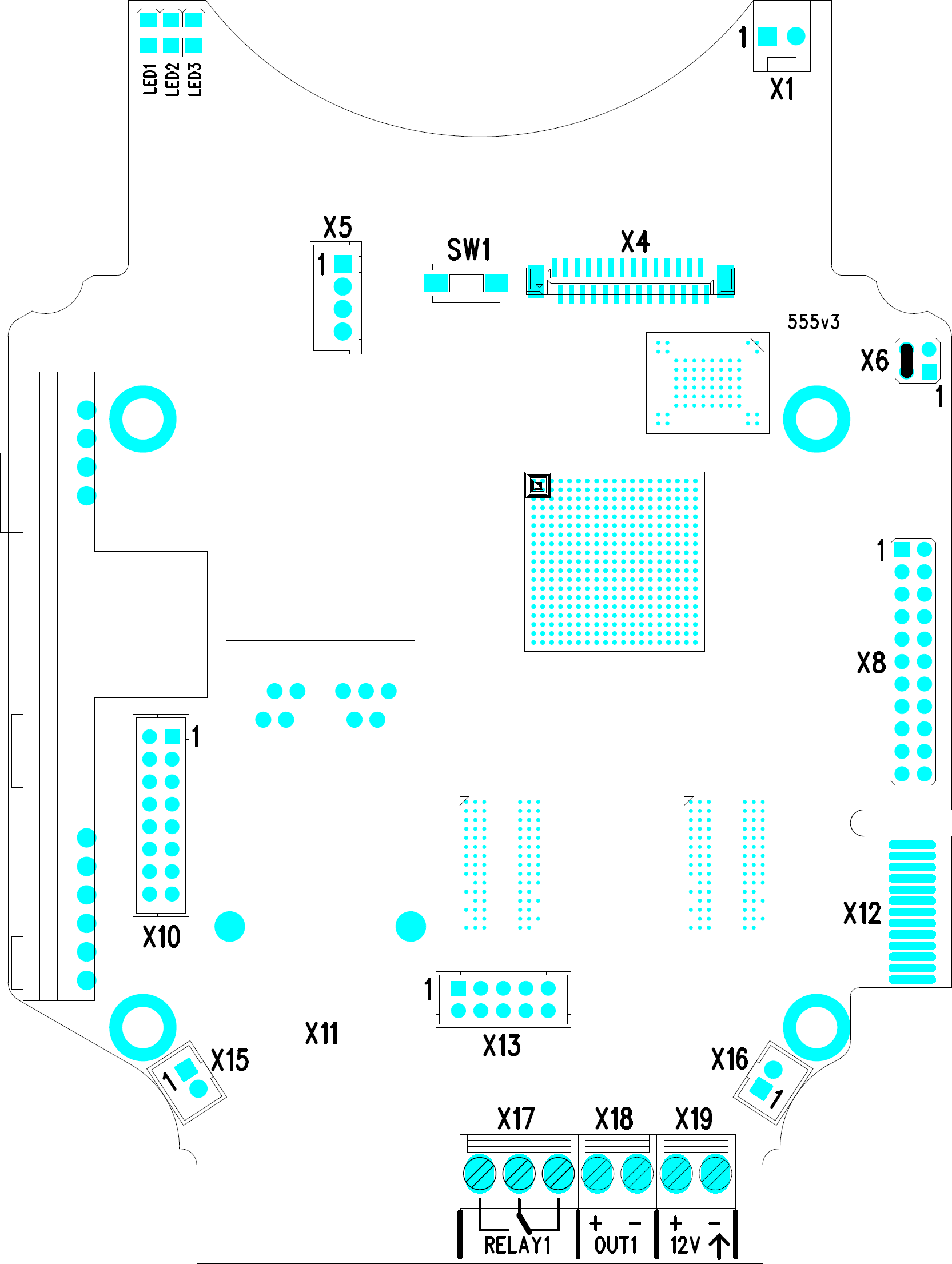

2N® IP Safety Connecteurs, PCB Version 555v3

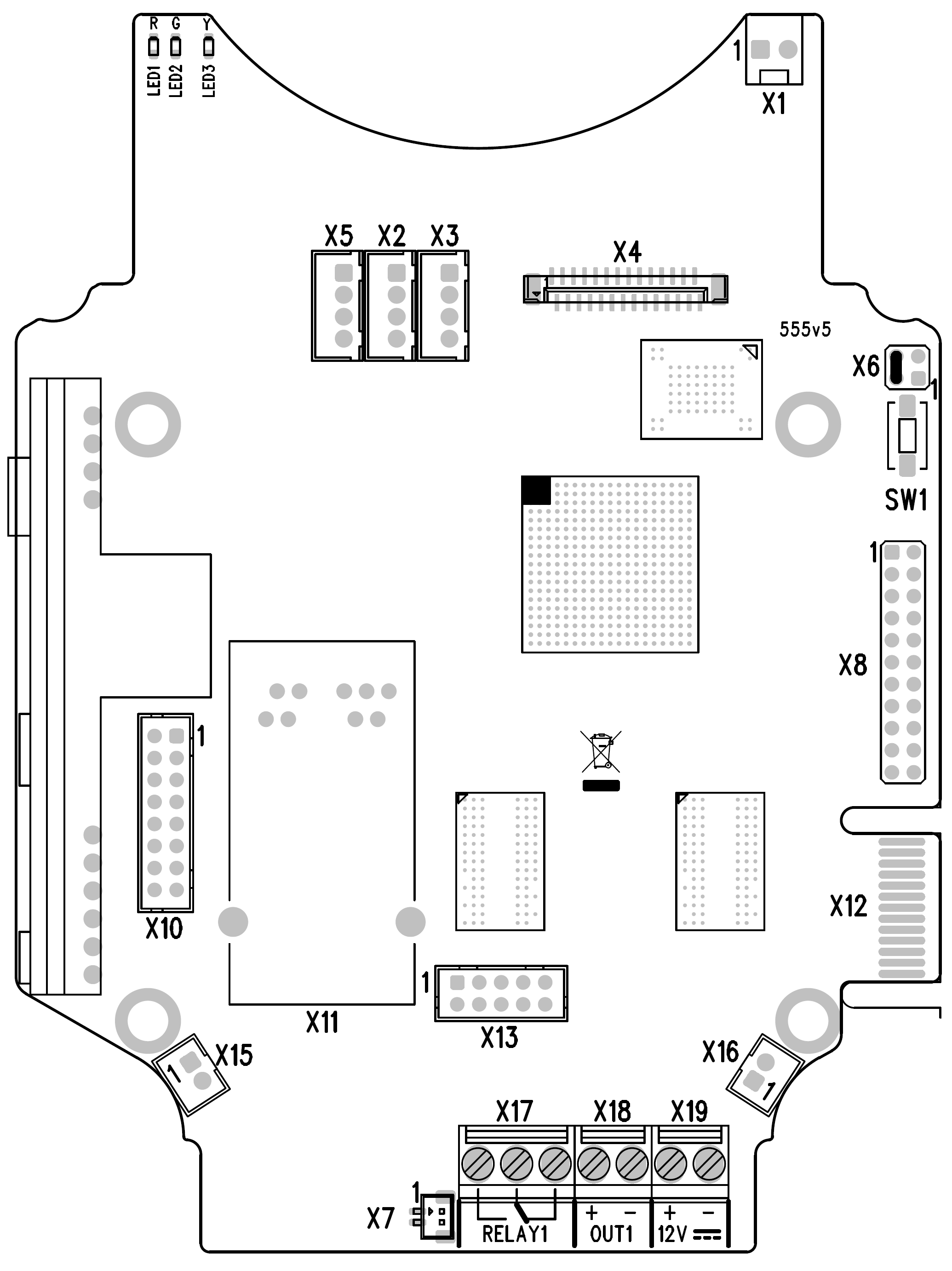

2N® IP Safety Connecteurs, PCB Version 555v5

Description des connecteurs :

  • X1 – Haut-parleur
  • X4 – Module camera
  • X5 – Bouton 1
  • SW1 – Bouton Reset (version 555v3 et supérieure)
  • X6 – Cavaliers de configuration
  • X7 – Sortie boucle d'induction. Connecteurs de type JST SHR-02V-S.
  • X8 – Module d'extension (Lecteur de cartes RFID ou interrupteur additionnel)
  • X10 – Boutons 1 via 4
  • X11 – LAN
  • X12 – Connecteur de service
  • X13 – Module clavier
  • X15 – Microphone gauche
  • X16 – Microphone droit
  • X17 – Contact d’enclenchement et de déclenchement, Relais 1. Ne sert que pour connecter les appareils non critiques (par ex. des lumières).
  • X18 – Sortie 12 V / 600 mA
  • X19 – 12 V / 1 A DC power input
  • LED1/2 – Indicateurs de l'état du système
  • LED3 – Indicateur de l'activité de la connexion LAN

Conseil

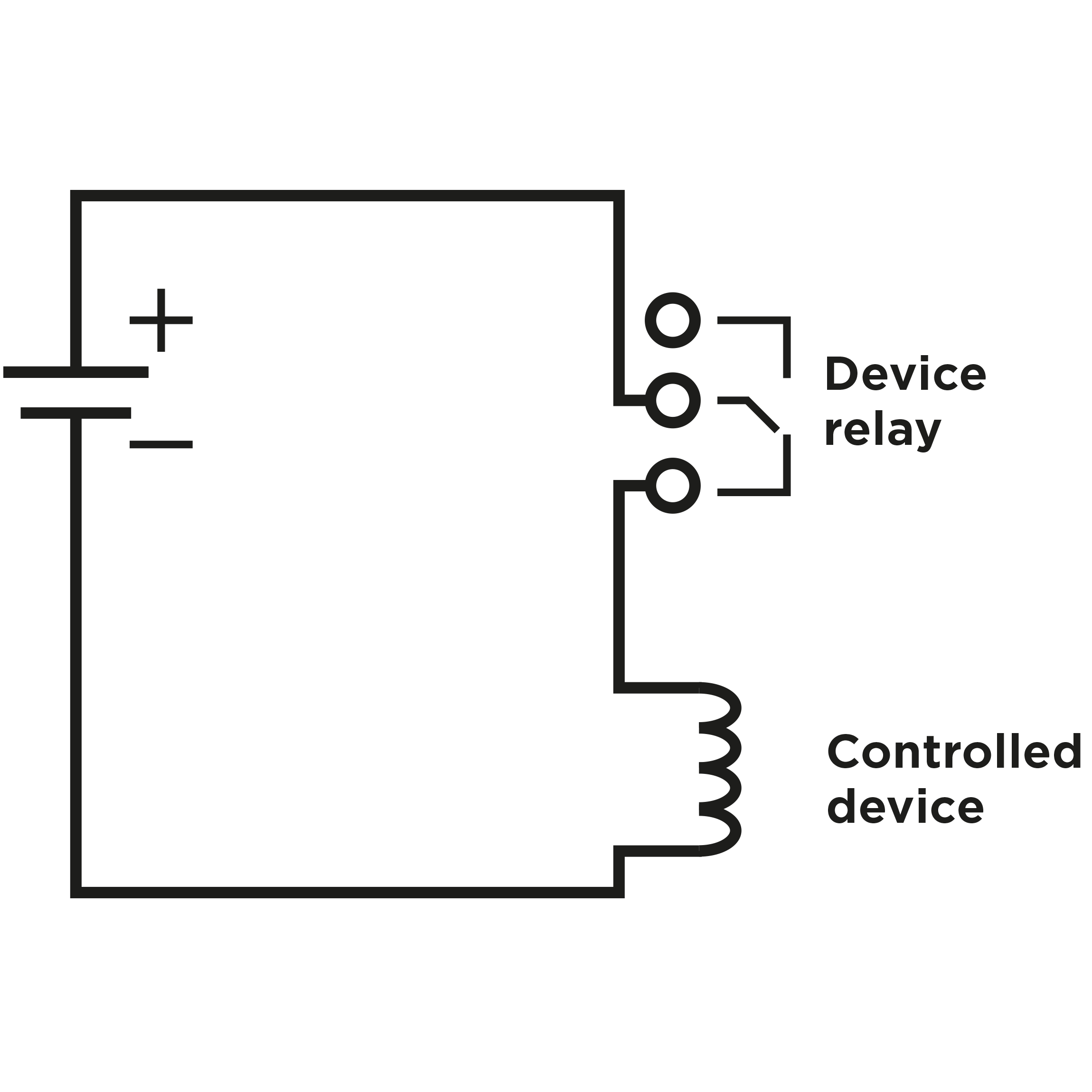

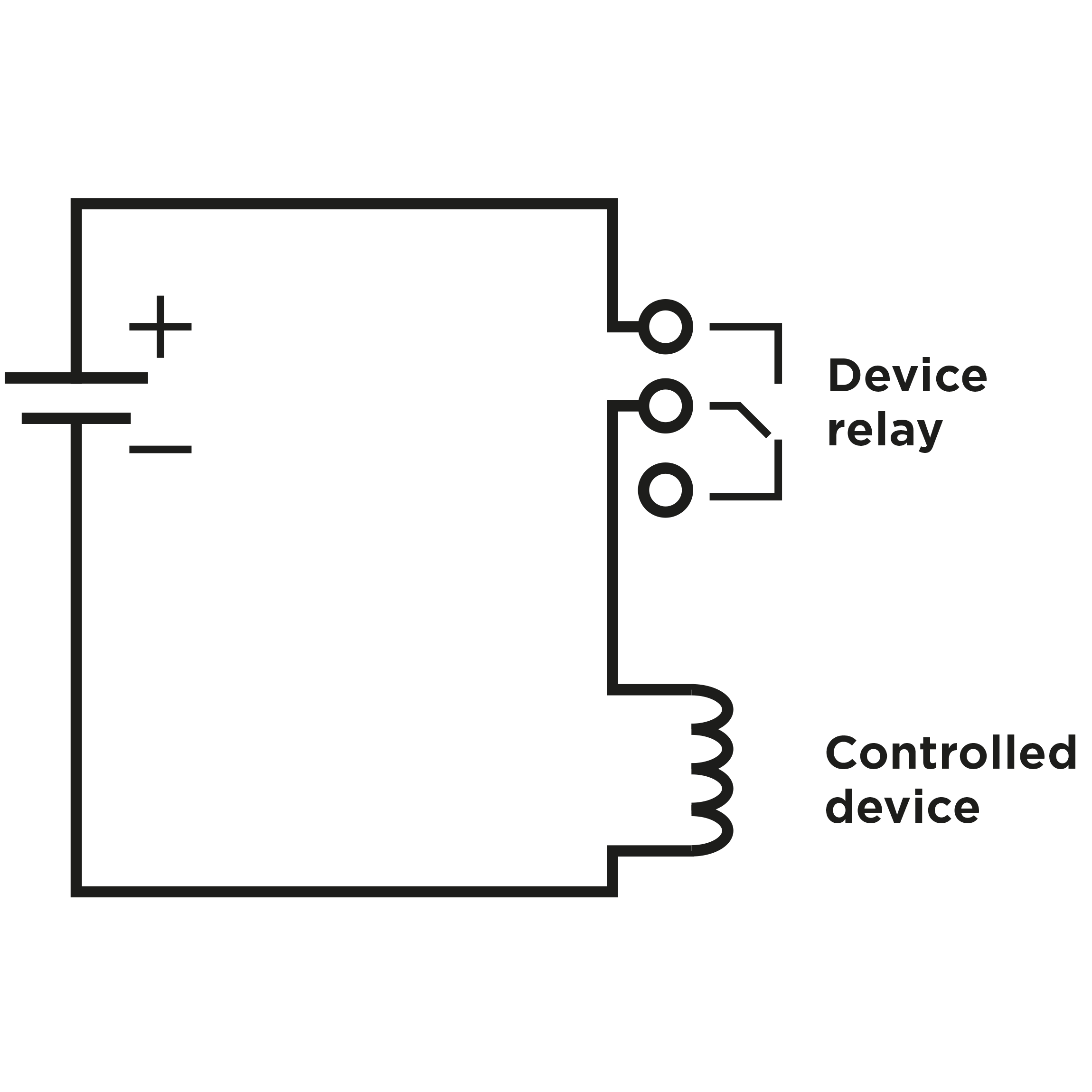

  • Schéma de câblage de sortie pour bornes de relais


Connexion pour la commutation du circuit électrique de l’appareil commandé.



 Connexion pour l’ouverture du circuit électrique de l’appareil commandé.


Connexion au réseau

L'interphone 2N® IP Safety se connecte au réseau LAN via un câble RJ-45 (connecteur X11) UTP/STP (de catégorie Cat 5e ou supérieure). L'appareil étant équipé de la fonction Auto-MDIX, le câble droit et le câble croisé peuvent être utilisés.

Observation

  • Nous recommandons l'utilisation d'une protection contre les surtensions LAN.
  • Nous vous recommandons d'utiliser un câble Ethernet blindé SSTP.


Avertissement

  • Ce produit ne peut être connecté directement aux lignes de télécommunication (ou aux réseaux publics sans fil) d’aucun fournisseur de services de télécommunication (c’est-à-dire les opérateurs de téléphonie mobile, les opérateurs de téléphonie fixe ou les fournisseurs d’accès à Internet). Il convient d’utiliser un routeur pour connecter ce produit à Internet.

Connexion de l’alimentation externe

Le 2N® IP Safety peut être alimenté à partir d'une source externe 12 V / 1 A DC ou directement à partir du LAN équipé d’un Switch réseau prenant en charge le PoE 802.3af.


Alimentation externe

Utilisez une alimentation externe 12 V ± 15 % DC connectée au bloc X19. L'alimentation doit être capable de fournir au moins 1 A (Part No. : 91341481E) afin d'assurer le bon fonctionnement du produit.

2N® IP Safety est compatible avec la technologie PoE 802.3af (classe 0–12,95 W) et peut être alimenté directement à partir du réseau local via des équipements réseau compatibles. Si votre réseau ne permet pas cette possibilité, vous pouvez également utiliser un injecteur PoE, n° réf. 91758100E qu’on insère entre 2N® IP Safety et un élément de réseau le plus proche.

Bouton Reset

Situé parmi les connecteurs de l'unité principale, le bouton Reset vous permet de réinitialiser les paramètres d'usine, de redémarrer le périphérique, de recherche l'adresse IP et de basculer entre le mode statique et dynamique.

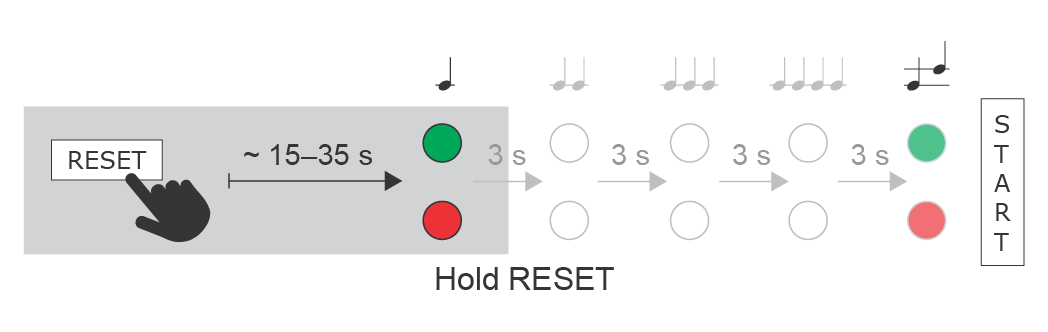

Trouver l'adresse IP

Suivez les instructions suivantes pour identifier l'adresse IP de l'appareil :

  • Appuyez sur le bouton RESET.
  • Attendez que les LED rouge et verte s'allument simultanément et d'entendre le signal sonore  (approx. 15–35 s).
  • Relâchez le bouton RESET.
  • L'appareil annoncera automatiquement son adresse IP.



Note

  • Le délai entre le moment où vous appuyez sur le bouton RESET et le premier signal lumineux et sonore est réglé entre 15 et 35 secondes en fonction du modèle d'interphone/de moniteur de réception que vous utilisez.
  • Le délai pour l'interphone 2N® IP Safety est de 24 secondes pour la version 8.

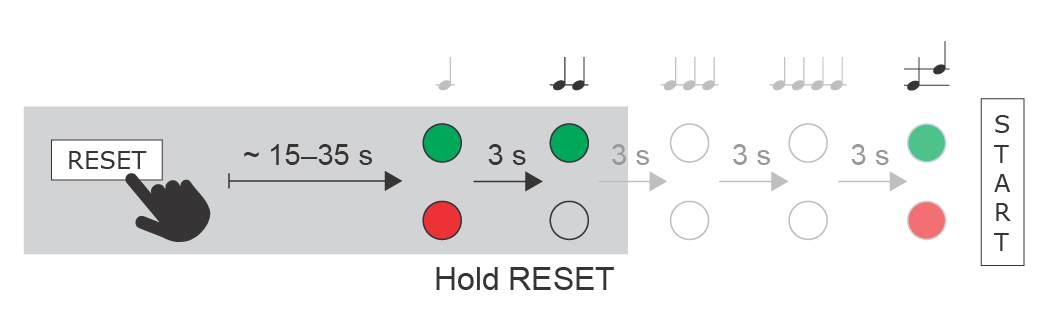

Attribution d'une adresse IP statique

Suivez les instructions suivantes pour passer l'appareil en adresse IP statique (DHCP OFF) :

  • Appuyez sur le bouton RESET.
  • Attendez que les LED rouge et verte s'allument simultanément et d'entendre le signal sonore  (approx. 15–35 s).
  • Attendez que la LED rouge s'éteigne et d'entendre le signal sonore  (approx. 3 s).
  • Relâchez le bouton RESET.

Après le redémarrage, les paramètres de l'interphone seront :

  • Adresse IP :192.168.1.100
  • Masque de réseau : 255.255.255.0
  • Passerelle par défaut : 192.168.1.1

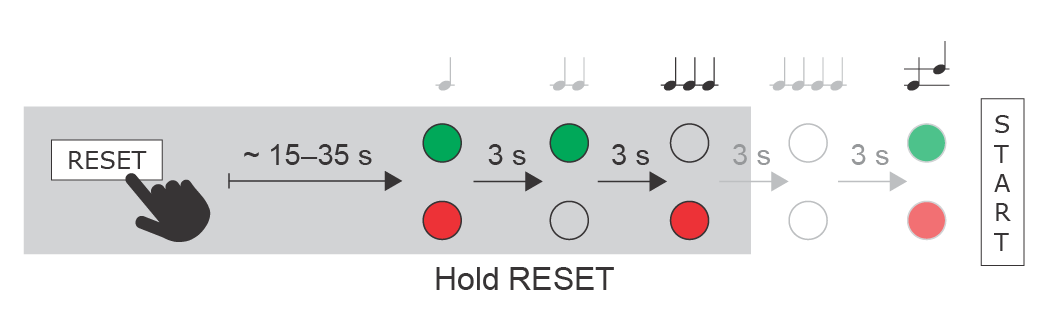

Attribution d'une adresse IP Dynamique

Suivez les instructions suivantes pour passer l'appareil en adresse IP dynamique (DCHP ON):

  • Appuyez sur le bouton RESET.
  • Attendez que les LED rouge et verte s'allument simultanément et d'entendre le signal sonore  can be heard (approx. 15–35 s).
  • Attendez que la LED rouge s'éteigne et d'entendre le signal sonore  (approx. 3 s).
  • Attendez que la LED verte s'éteigne et que la LED rouge se rallume et d'entendre le signal sonore (approx. 3 s).
  • Relâchez le bouton RESET.

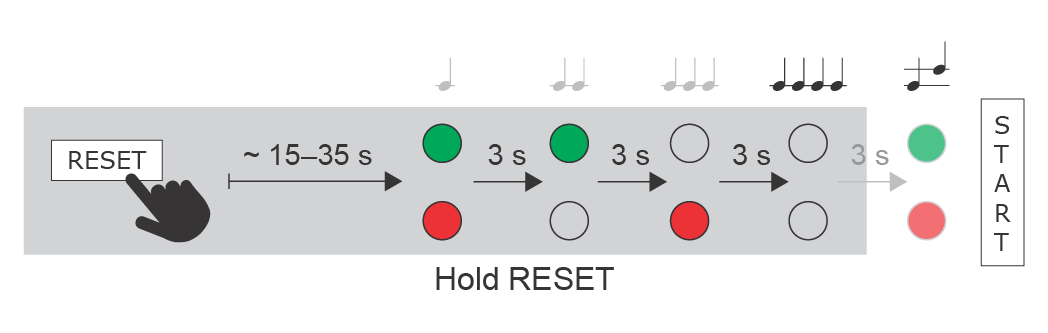

Retour aux paramètres d'usine (version du PCB 555v5 et supérieure)

Suivez les instructions ci-dessous pour réinitialiser les paramètres d'usine par défaut :

  • Appuyez sur le bouton RESET.
  • Attendez que les LEDs rouge et verte s'allument simultanément et  d'entendre le signal sonore (approx. 15–35 s).
  • Attendez que la LED rouge s'éteigne et   d'entendre le signal sonore (approx. 3 s).
  • Attendez que la LED verte s'éteigne, que la LED rouge se rallume et   d'entendre le signal sonore (approx. 3 s).
  • Attendez que la LED rouge s'éteigne et d'entendre le signal sonore (approx. 3 s).
  • Relâchez le bouton RESET.



Observation

  • En cas de réinitialisation des paramètres d'usine par défaut sur un appareil avec une version du firmware 2.18 ou supérieure, il est nécessaire de reprogrammer le Relais de sécurité 2N® utilisant les instructions de la section 2.4.


Redémarrer l’appareil

Appuyez brièvement sur le bouton (<1 s) pour redémarrer le système sans modifier la configuration.

Note

  • L'intervalle entre l'appui sur le bouton RESET et la reconnexion après le redémarrage est compris entre 25 et 50 Secondes pour l'interphone 2N® IP Safety en fonction de la version matérielle.


Réinitialisation des paramètres d'usine (version du PCB 555v3 et supérieure)

Pour réinitialiser l'interphone, appuyer et maintenir le bouton SW1. Attendre la première émission du bip sonore puis relâcher le bouton. En cas d'appui rapide sur le bouton, le produit redémarrera uniquement. Le bouton SW1 est disponible sur les produits équipés d'un PCB version 555v3 et supérieure. Pour les PCB dont la version est 555v2, se référer à la procédure ci-dessous.

Observation

  • En cas de réinitialisation des paramètres d'usine par défaut sur un appareil avec une version du firmware 2.18 ou supérieure, il est nécessaire de reprogrammer le Relais de sécurité 2N® IP utilisant les instructions de la section 2.4.

Retour aux paramètres d'usine (version du PCB 555v2)

  1. Couper l'alimentation du produit.
  2. Déplacer le cavalier du connecteur X6 sur la position Default setup. Les cavaliers de configuration (X6) sont situés sur la partie haute côté droit du PCB.
  3. Reconnecter l'alimentation et attendre l'émission du bip sonore.
  4. Couper à nouveau l'alimentation du produit.
  5. Déplacer le cavalier du connecteur X6 sur la position Normal operation.
  6. Reconnecter l'alimentation. L'interphone restaurera les paramètres par défaut pendant la phase de démarrage.

Configuration jumpers X6, PCB version 555v2:

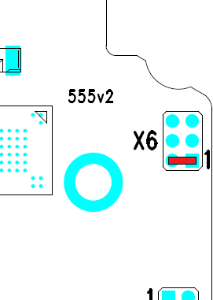

Normal operation

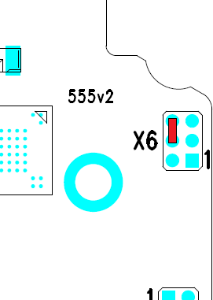

Default setup

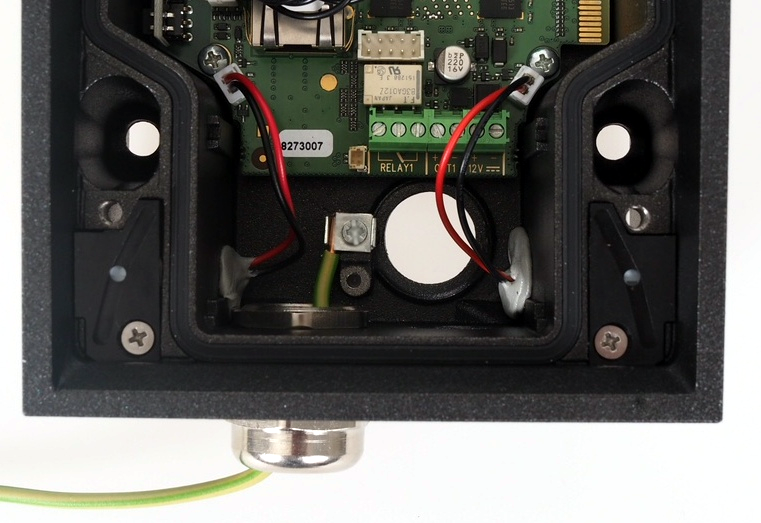

Connexion à la Terre

Nous recommandons fortement de relier l'interphone à la Terre afin d'améliorer la protection contre l’électricité statique. Pour une connexion correctement réalisée, il est nécessaire d'utiliser un câble d'une section de 4 mm² minimum. Connecter le câble sur la partie basse de l'interphone. Le connecteur est inclus dans la boîte du produit.

Réalisation de l’installation

  1. Une fois tous les câbles correctement connectés, assurez-vous que les bagues d'étanchéité sont placées et serrées correctement et que le connecteur RJ-45 est inséré dans le connecteur prévu à cet effet sur le PCB.
  2. Replacer soigneusement le panneau avant. Dans le cas d'une installation d'un interphone avec quatre boutons d'appel, ajuster correctement la position du connecteur et s'assurer que les câbles à l'intérieur de l’appareil soient positionnés afin de laisser un espace suffisant pour l'installation du panneau. Lorsque les quatre vis sont serrées au maximum, le panneau doit être positionné sur environ 1 mm jusqu'en butée du châssis métallique. Utiliser une clef Torx 20, inclue dans le colis, afin de finaliser le serrage. Maintenez un couple de serrage maximal de 1,5 Nm.

Observation

  • Le produit est étanche lorsque l'installation est correctement réalisée et les consignes respectées. Un montage incorrect peut dégrader l'étanchéité de l'interphone et l'eau pourrait s'infiltrer et endommager les parties électroniques.
  • Le montage du produit se fait grâce à des vis en acier inoxydable. L'utilisation de vis qui ne seraient pas en acier inoxydable pourrait engendrer une corrosion rapide de celles-ci, entraînant un aspect inesthétique et une détérioration du produit.

Commutateurs disponibles

EmplacementNomDescription
Unité principaleRelais 1

Sortie Relais :  Contact NO / NC, jusqu'à 30 V / 1 A AC/DC. Ne sert que pour connecter les appareils non critiques (par ex. des lumières).

Sortie 1

Sortie Active :  9 à 13 V DC selon l’alimentation (PoE : 9 V; adaptateur : tension d'alimentation -1 V), max 600 mA

Interrupteurs supplémentaires

(Part No. 9151010)

Relais 2Interrupteur passif :  contact NO / NC, jusqu'à 30 V / 1 A AC / DC. Ne sert que pour connecter les appareils non critiques (par ex. des lumières).
Sortie 2Sortie Active : 9 à 13 V DC selon l’alimentation (PoE : 9 V; adaptateur : tension d'alimentation -1 V), max 600 mA

Avertissement

En raccordant des équipements comportant une bobine, par exemple un relais ou des serrures électromagnétiques, il faut protéger la sortie d’interphone contre un pic de tension lors de la coupure de la charge d’induction. Pour ce type de protection, nous vous recommandons d’avoir recours à une diode 1N4007/1N5407 (par exemple 1N5408, 1N5407, 1N5408) qui sera raccordée à l’équipement en parallèle.
