2.11.2 Fireman

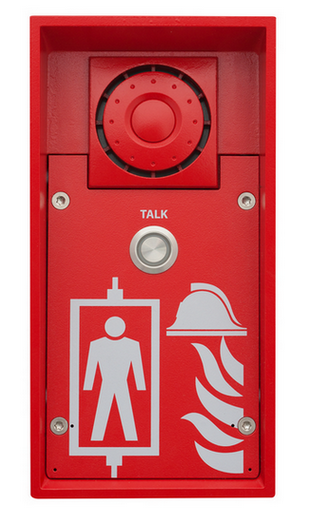

Popis: 1 tlačítko

Požární hláska slouží hasičům při požárním zásahu. Aktivuje hovor s maximální prioritou. Spojení je navázáno mezi požární hláskou a hláskou kabina ve stejné šachtě výtahu. Pokud máme nastavenou některou hlásku strojovna jako dispečink (interkom), je možné se do požárního hovoru napojit.

Upozornění – upgrade

Hláska se nejprve inicializuje – svítí modrá dioda okolo tlačítka.
Pokud právě probíhá upgrade hlásky, bliká modrá dioda okolo tlačítka
Po upgradu na hlásce nesvítí žádná dioda a je připravena k použití.

Hlásku instalujeme do předem vyhrazeného prostoru, kde mají hasiči snadný přístup k hlásce.

Požární hovor má nejvyšší prioritu, přerušuje všechny ostatní hovory (viz kapitola Řazení hovorů).

Hovor je sestaven stisknutím tlačítka (bez aretace). Doba hovoru je nekonečná. Ukončit hovor je možné pouze opětovným stisknutím tlačítka.

Sestavení požárního hovoru je signalizováno pomocí LED na požární hlásce (při hovoru svítí modrá LED okolo tlačítka).

Pokud je nastavena hláska strojovna jako dispečink (interkom), je na ní požární hovor signalizován blikáním zelené LED. Stisknutím (podržením déle než 2 s) na klávesnici hlásky je možné vstoupit do hovoru (zelená LED bude svítit). Hovor opustíte stisknutím (podržením déle než 2 s) na klávesnici hlásky (zelená LED bude blikat), požární hovor se nepřeruší.

Upozornění

Požární hovor má maximální prioritu a přeruší všechny ostatní hovory, kromě již sestaveného požárního hovoru v jiné šachtě.
Do požárního hovoru je možné se napojit z hlásky strojovna, která je nastavena jako interkom.
Hláska je napájena z CJ, nebo splitteru prostřednictvím dvoudrátové sběrnice. Odpojení hlásky ze sběrnice způsobí vypnutí hlásky.

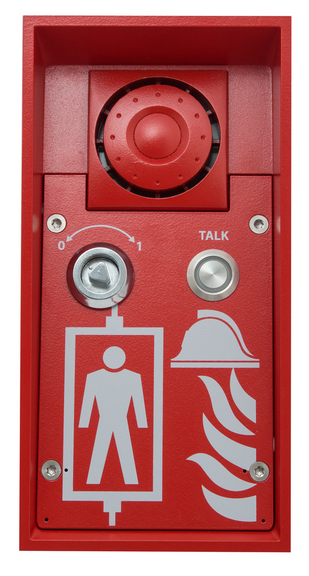

Popis: klička + tlačítko (Push to talk)

Požární hláska slouží hasičům při požárním zásahu. Aktivuje hovor s maximální prioritou. Spojení je navázáno mezi požární hláskou, hláskou kabina a strojovna ve stejné šachtě výtahu. Pokud máte nastavenou některou hlásku strojovna jako dispečink (interkom), je možné se do požárního hovoru napojit.

Upozornění – upgrade

Hláska se nejprve inicializuje – svítí modrá dioda okolo tlačítka.
Pokud právě probíhá upgrade hlásky, bliká modrá dioda okolo tlačítka

Po upgradu na hlásce nesvítí žádná dioda a je připravena k použití.

Hlásku instalujte do předem vyhrazeného prostoru, kde mají hasiči snadný přístup k hlásce.

Požární hovor má nejvyšší prioritu, přerušuje všechny ostatní hovory (viz kapitola Řazení hovorů).

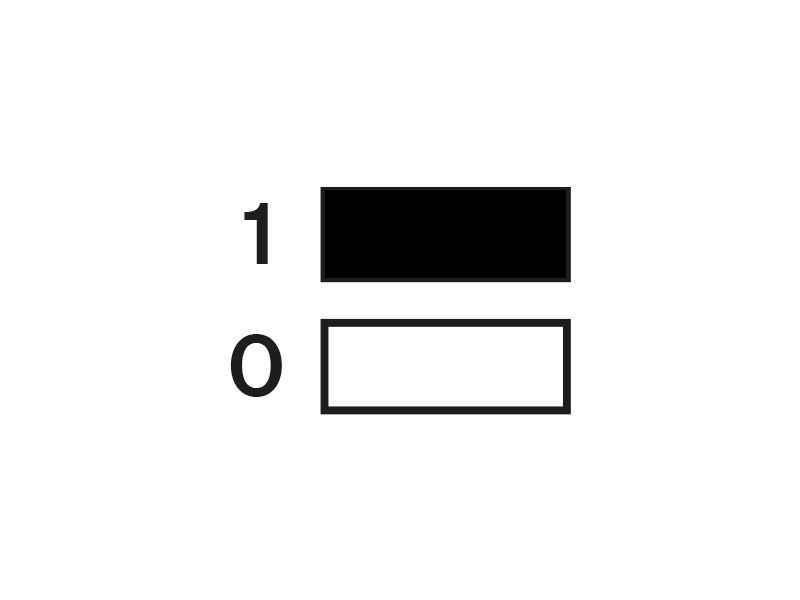

Hovor je sestaven otočením kličky do pozice 1 (0 > 1). Tím se aktivuje hovor Fireman. Doba hovoru je neomezena. Ukončit hovor je možné pouze otočením kličky zpět do pozice 0. Pro vypnutí hlasitého odposlechu druhé strany hovoru stiskněte a držte tlačítko PTT po nutnou dobu. Uvolněním tlačítka PTT dojde opět k zapnutí hlasitého odposlechu.

Sestavení požárního hovoru je signalizováno pomocí LED na požární hlásce (svítí modrá LED okolo tlačítka). Po stisknutí tlačítka (Push to talk – stiskni a mluv) je aktivován mikrofon na hlásce a mohu hovořit s ostatními hláskami (modrá LED okolo tlačítka začne blikat). Při stisknutém tlačítku se z ostatních hlásek nepřenáší žádný zvuk. Po puštění tlačítka mohou hovořit osoby z ostatních hlásek (kabina, strojovna nebo strojovna nastavená jako interkom).

Pokud je nastavena hláska strojovna jako dispečink (interkom), je na ní požární hovor signalizován blikáním zelené LED. Stisknutím (podržením déle než 2 s) na klávesnici hlásky je možné vstoupit do hovoru (zelená LED bude svítit). Hovor opustíte stisknutím (podržením déle než 2 s) na klávesnici hlásky (zelená LED bude blikat), požární hovor se nepřeruší.

Upozornění

Požární hovor má maximální prioritu a přeruší všechny ostatní hovory kromě již sestaveného požárního hovoru v jiné šachtě.
Požární hovor je sestaven na kabinovou a strojovnovou hlásku ve stejné šachtě.

Do požárního hovoru je možné se napojit z hlásky strojovna, která je nastavena jako interkom.

Hláska je napájena z CJ nebo splitteru prostřednictvím dvoudrátové sběrnice. Odpojení hlásky ze sběrnice způsobí vypnutí hlásky.

Než začnete

Kontrola úplnosti výrobku

Zkontrolujte si zda balení vámi zakoupeného výrobku 2N^® Lift8 Fireman odpovídá následujícímu seznamu:

1x 2N^® Lift8 Fireman
1x dvouramenný klíč Torx 10 / Torx 20
Průchodky (v příbalu):
- 1x průchodka velká, s maticí, dvouděrová těsněná
- 1x výměnné těsnění velké průchodky pro silný kabel, jednoděrové
- 1x záslepka velká, s maticí
- 1x průchodka malá, s maticí
- 1x ucpávka průchodky, velká
- 2x ucpávka průchodky, malá
1x 2N^® Lift8 Fireman zkrácený manuál
1x montážní šablona
4x vrut (5 x 90) mm
4x „inteligentní" hmoždinka (8 x 50) mm

Elektrická instalace

Pomocí přiloženého klíče (Torx 20) odmontujte 4 šrouby a sundejte přední kryt hlásky. Pod krytem se nachází deska s elektronikou.

Popis svorek, konektorů a propojek

Svorky, konektory a propojky na desce Hlásky – Fireman

Svorky a konektory
1	konektor reproduktoru	5	2x konektor mikrofonu
2	sběrnice audio jednotek	6	konektor pro připojení tlačítka s aretací (klička)
3	nastavení hlasitosti	7	konfigurační propojka
4	konektor pro připojení tlačítka (push to talk)	8	servisní konektor

Připojení na sběrnici

Sundejte kryt hlásky a vytáhněte svorku 2 (sběrnice audio jednotek). Připojte sběrnici a svorku opět nasaďte. Musí se dodržet polarita.

Varování

Hláska je výhradně určena k připojení na sběrnici „Audio unit bus“ systému 2N^® Lift8. Připojením hlásky na jiné vodiče může vést k jejímu poškození nebo zničení.
Dodržet polaritu při připojování hlásky, jinak hláska nebude fungovat.

Upozornění

Hláska je napájena prostřednictvím dvoudrátové sběrnice. Odpojením těchto vodičů způsobí vypnutí hlásky

Nastavení hlasitosti

Pomocí trimru (viz popis svorek, konektorů a propojek), který se nachází na desce elektroniky, nastavte požadovanou hlasitost.

Upozornění

Pomocí tohoto trimru nastavte co nejlepší akustické vlastnosti, ale zároveň tak, aby nedocházelo ke zpětné vazbě.

Dokončení montáže

Po zapojení všech vodičů zkontrolujte dotažení průchodek, pokud jsou použity.
Opatrně nasaďte přední panel. Zkontrolujte, že vodiče uvnitř zařízení jsou vedeny tak, aby zůstal prostor pro vložení předního panelu. Důkladným dotažením čtyř šroubů se panel zatlačí ještě asi o 1 mm, až dosedne přímo na kovové šasi. K dotažení můžete použít přiložený klíč (Torx 20).

Upozornění

Špatně provedená montáž může způsobit, že fireman nebude vodotěsný. Zatékání vody může poškodit elektroniku.
2N^® Lift8 Fireman je sestaven šrouby z nerezavějící oceli. Při jejich ztrátě, pokud použijete jiné šrouby, hrozí koroze, která může znehodnotit vzhled okolí šroubu!
