2.11.3 Fireman – mechanická montáž

Mechanická montáž – přehled typů montáže

Přehled typů montáže a seznam potřebných komponent naleznete níže.

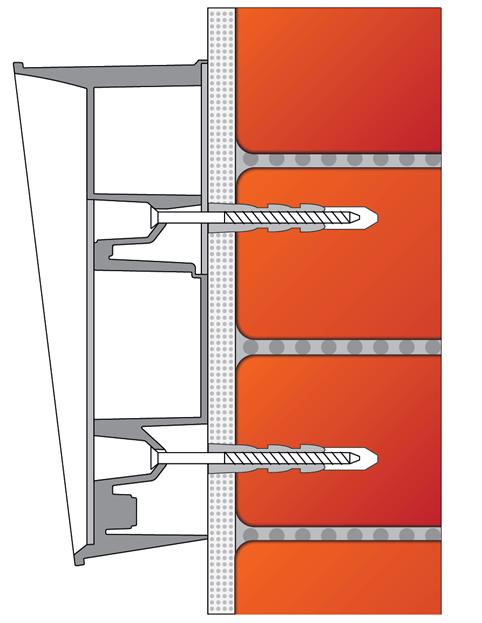

Montáž na povrch

  • (betonové a ocelové konstrukce, atd.)

Co potřebujete k instalaci:

  • pouze 2N® Lift8 Fireman (nepoužije se krycí rámeček)



Zapuštěná montáž – klasické zdivo

Co potřebujete k instalaci:

  • kvalitně vysekaný otvor nebo volitelně sadu pro zazdění, obj. č. 9151001
  • Pro 2N® Lift8 Fireman:
    • Krycí rámeček: kontaktujte svého distributora



Zapuštěná montáž – zateplená fasáda

Co potřebujete k instalaci:

  • delší vruty (podle síly tepelné izolace)
  • Pro 2N® Lift8 Fireman:
    • Krycí rámeček: kontaktujte svého distributora



Zapuštěná montáž – duté cihly

Co potřebujete k instalaci:

  • Sadu pro zazdění, obj. č. 9151001
  • Pro 2N® Lift8 Fireman:
    • Krycí rámeček: kontaktujte svého distributora



Zapuštěná montáž – sádrokarton

Co potřebujete k instalaci:

  • Montážní sadu pro sádrokarton, obj. č. 9151002
  • Pro 2N® Lift8 Fireman:
    • Krycí rámeček: kontaktujte svého distributora


Upozornění

  • Záruka se nevztahuje na poruchy a závady výrobku vzniklé v důsledku jeho nesprávné montáže (v rozporu s těmito instrukcemi).
  • Při nedodržení montážního postupu hrozí zatečení vody a zničení elektroniky. Obvody jsou trvale pod napětím, při zatečení vody dochází k elektrochemické reakci. U takto zničeného výrobku nelze uplatnit záruku!

Společné zásady pro montáž

Tipy

  • Pokud je to možné, zvolte zapuštěnou montáž. Výrobek je pak elegantnější, odolnější proti vandalismu a bezpečnější.
  • Sada pro zazdění se dá zakoupit předem, můžete tak svěřit hrubou práci např. stavební firmě. Výhodou sady je i možnost vyrovnat hlásku přesně do svislé polohy (při zazdění krabice s odchylkou max. 2 °).

Upozornění

  • Otvory pro hmoždinky musejí mít správný průměr. Pokud jsou otvory příliš velké, hrozí vytažení hmoždinek! V tom případě použijte k zajištění hmoždinek stavební lepidlo.
  • Pozor na dostatečnou hloubku otvorů! Délka hmoždinek je 50 mm, délka vrutů je 90 mm.
  • Při použití méně kvalitních hmoždinek hrozí jejich vytažení ze zdi!
  • 2N® Lift8 Fireman je sestaven šrouby z nerezavějící oceli. Při jejich ztrátě, pokud použijete jiné šrouby, hrozí koroze, která může znehodnotit vzhled okolí šroubu!
  • Po demontáži předního panelu dávejte pozor, aby se dovnitř (zejména na povrch těsnění a na zvukovody mikrofonů) nedostaly žádné nečistoty.

Poznámka

  • Zvukovody mikrofonů jsou po demontáži předního panelu volné, nejde o závadu! Šroubek slouží pouze jako ochrana proti vypadnutí zvukovodu při instalaci.

Montáž na povrch

Tento způsob montáže se použije tam, kde zapuštění není možné (betonové a ocelové konstrukce, atd.). Nepoužije se rámeček.

Nebezpečí úrazu

  • Eliminujte riziko úrazu! Povrchová montáž není vhodná v místech, kde je zúžený průchod nebo kde je pozornost procházejících odvedena stranou. Výrobce nenese odpovědnost za případné úrazy!

Upozornění

  • Montáž na povrch je vždy problém, pokud hrozí vandalismus. V tomto případě použijte místo dodaných hmoždinek a vrutů ocelové kotvicí prvky.
  • Nepoužité otvory průchodek vždy zaslepte ucpávkami! Hrozí vniknutí stříkající vody (např. mytí fasády). Proto neponechávejte otvory volné ani „ze dne na den" (např. mezi montáží a připojením vodičů).
  1. Polohu hlásky zvolte také s ohledem na přívody. Pokud kabely vedou uvnitř konstrukce či zdi, lze využít otvor na dně hlásky.
  2. Do betonu a podobných konstrukcí vyvrtejte otvory pro hmoždinky do hloubky 70 mm podle obrázku. Vtlačte, popř. zatlučte dodané hmoždinky do vyvrtaných otvorů. Pokud jsou hmoždinky příliš volné, použijte montážní lepidlo. Při montáži na ocelovou konstrukci použijte svůj vlastní spojovací materiál, např. metrické šrouby + matice.
  3. Z hlásky odmontujte přední panel.
  4. Rozhodněte se, kterými otvory povedou do hlásky kabely. Vyberte a namontujte dodané průchodky podle počtu kabelů: dvouděrová průchodka, jednoděrová nebo obě dvě. Do ostatních otvorů namontujte přiložené záslepky.
  5. Hlásku připevněte ke stěně či konstrukci a kabely zaveďte dovnitř. Uvnitř ponechte pouze menší rezervu. Do nepoužitých průchodek vložte ucpávky a matice průchodek utáhněte.
  6. Závěr montáže následuje až po elektrickém zapojení – viz Elektrická instalace. Pokud kabely vedou povrchově, použijí se přiložené průchodky.


Zapuštěná montáž – klasické zdivo

Pokud použijete sadu pro zazdění, postupujte podle návodu k této sadě. Pokud sadu pro zazdění nepoužijete, postupujte podle tohoto návodu:

  1. Připravte otvor podle přiložené šablony. Předpokládá se, že do připraveného otvoru vedou všechny potřebné kabely. Otvory na hmoždinky vyvrtejte přesně! Tento způsob montáže neumožňuje vyrovnat větší nepřesnosti!
  2. Vybalte rámeček, vložte do něj na zkoušku hlásku a přiložením na otvor zkontrolujte, zda je otvor dost hluboký a zda celý nerovný okraj otvoru bude rámečkem zakryt.
  3. Vtlačte, popř. zatlučte dodané hmoždinky do vyvrtaných otvorů. Pokud jsou hmoždinky příliš volné, použijte montážní lepidlo.
  4. Z hlásky odmontujte přední panel.
  5. Rozhodněte se, kterými otvory povedou do hlásky kabely. Do ostatních otvorů namontujte přiložené záslepky. Pokud hrozí vniknutí hmyzu nebo vody, použijte přiložené kabelové průchodky nebo vhodný tmel. Menší průchodku lze osadit i do otvoru na dně hlásky.
  6. Na hlásku navlékněte rámeček.
  7. Hlásku vložte do otvoru a kabely současně zaveďte dovnitř. Přebytek kabelu může být uložen pode dnem hlásky, uvnitř ponechejte pouze menší rezervu.
  8. Do montážních otvorů po stranách hlásky vložte dodané vruty tak, aby vnikly do hmoždinek. Všechny vruty důkladně utáhněte. Pozor, pořadí utažení vrutů může mít vliv na polohu hlásky.
  9. Rámeček je možné zatěsnit vůči zdivu silikonovým nebo jiným tmelem, ale pro funkci hlásky to nutné není. Zabráníte tím ale navlhání zdi, které jinak může způsobit zatékající voda.
  10. Závěr montáže následuje až po elektrickém zapojení – viz Elektrická instalace


Zapuštěná montáž – zateplená fasáda

Vyříznutím izolační vrstvy připravte otvor podle šablony (stejný jako do klasického zdiva).

Upozornění

  • Hloubka otvoru je závislá na síle izolační vrstvy. Může se tedy stát, že budete potřebovat delší vruty! Pokud je pod izolací zdivo z dutých cihel, vruty musí být tak dlouhé, aby procházely celou hmoždinkou (50 mm)! Jinak hmoždinka v duté cihle nedrží.
  • Otvory pro hmoždinky musejí mít správný průměr. Pokud jsou otvory příliš velké, hrozí vytažení hmoždinek! V tom případě použijte k zajištění hmoždinek stavební lepidlo.
  • Pozor na dostatečnou hloubku otvorů! Délka hmoždinek je 50 mm, délka vrutů je 90 mm.

Předpokládá se, že do připraveného otvoru vedou všechny potřebné kabely. Další postup je stejný jako pro klasické zdivo. Při utahování vrutů je ale třeba respektovat menší pevnost zateplené fasády.



Zapuštěná montáž – duté cihly

Při vysekávání otvoru do zdiva z dutých cihel dojde k porušení vnější stěny cihel, na dně otvoru pak je tenkostěnná vnitřní část cihel a upevnění hmoždinek je prakticky nemožné. Použijte proto sadu pro zazdění a postupujte podle návodu k této sadě.



Zapuštěná montáž – sádrokarton

Použijte sadu pro montáž do sádrokartonu a postupujte podle návodu k této sadě.
