2.4 Hláska – strojovna

Popis

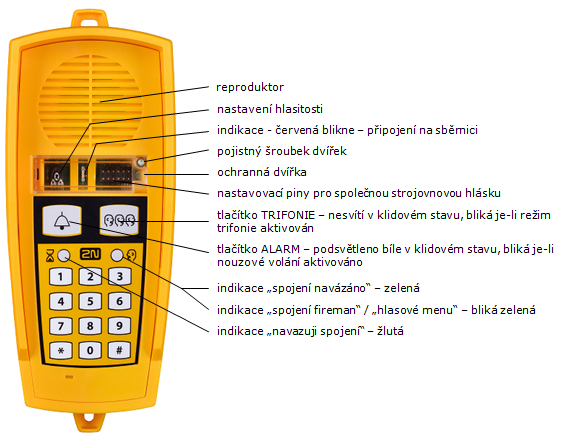

2N® Lift8 Audio Unit Machine Room (obj. č. 918611E), tato hláska je určena pro instalaci ve strojovně, případně pro řešení Interkom s umístěním na recepci. Proti ostatním typům má některé odlišné vlastnosti:

  • Součástí hlásky je klávesnice.
  • Klávesnice slouží k volbě různých funkcí a také k programování systému.

  • K hlásce je možné připojit sluchátko pro lepší akustické vlastnosti v hlučném prostředí.

  • K hlásce můžete připojit externí sirénu, která signalizuje příchozí hovor.
  • Hláska ve strojovně může být nastavena jako společná pro více výtahů.




Upozornění - upgrade

  • Hláska se nejprve inicializuje – svítí žlutá, zelená a červená dioda (požadavek přijat, spojení potvrzeno a červená dioda pod sklíčkem).
  • Pokud právě probíhá upgrade, na hlásce bliká žlutá a zelená dioda. Červená dioda stále svítí.
  • Po upgradu se rozsvítí piktogram ALARM (symbol zvonek) a hláska je připravena k použití.


Obsluha

  1. Tento typ hlásky obsluhují kvalifikované osoby (provádějící např. údržbu výtahu).
  2. Tlačítko TRIFONIE aktivuje hlasitou komunikaci s ostatními hláskami téhož výtahu nebo je možné aktivovat TRIFONII s jiným výtahem podržením tlačítka déle než 2 s (spustí se hlasové menu pro volbu čísla výtahu, s kterým chcete navázat trifonii).
  3. Tlačítko ALARM lze použít např. pro volání dispečinku. Hláska volá na čísla nastavená v paměti tlačítka ALARM – sada 2 (021–026). Osvětlení tlačítka ALARM (není vyžadováno normou) umožňuje snadné nalezení hlásky a její aktivaci za tmy.
  4. Po stisku tlačítka Alarm, nebo trifonie je ihned vyvolána funkce. Můžeme hovořit pomocí handsfree nebo připojit sluchátko pro lepší akustické vlastnosti.
  5. Hlasové menu je vyvoláno stiskem tlačítka  delším než 2 s.

Upozornění

  • Pokud není vyplněno číslo v paměti ALARM – sada 2 (021–026), hláska volá na čísla nastavená v paměti ALARM – sada 1 (011–016).
  • Pomocí tlačítka ALARM lze volat dispečink nebo strojovnovou hlásku nastavenou jako interkom.
  • Tlačítko ALARM i TRIFONIE svítí v klidovém stavu.

Než začnete

Požadavky

  • Pokud připojujete k hlásce sluchátko, použijte sluchátko dodané výrobcem. Jiné sluchátko nemusí fungovat.

Kontrola úplnosti výrobku

Před započetím instalace prosím zkontrolujte, zda je balení výrobku kompletní:

  • 1 hláska včetně těchto prvků,
  • 2 hmoždinky do zdi,
  • 2 vruty do hmoždinky,
  • 7 propojek („jumperů") pro nastavení společné strojovny.

Montáž

Hláska se obvykle montuje na zeď pomocí přiložených hmoždinek a vrutů.

El. instalace

Popis konektorů

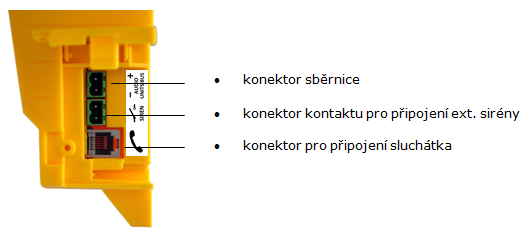

Na pravém boku pod krytem se nacházejí 3 konektory:

Obrázek: Konektory hlásky – strojovna


Tip


Nastavení adresy

Pod průhledným předním krytem se nachází skupina propojek. Pokud je strojovna určena pouze pro daný výtah, nenasazujte žádnou propojku. Hláska se sama identifikuje jako strojovna pro daný výtah.

Pokud má být strojovna společná pro více výtahů, nastavte odpovídající piny 1–8 podle toho, pro které výtahy chcete mít společnou strojovnu (číslováno zleva do doprava 1–8).

Poznámka

  • Nastavení jiného umístění hlásky není možné. Tato hláska je vždy nastavena jako strojovna.
  • Skupina 8 propojek: nastavení adresy. Pokud je strojovna společná pro více výtahů, je možné použít jednu hlásku a nastavit více adres pomocí přiložených propojek. Ostatní typy hlásek tuto možnost nemají!

Poznámka

  • Pokud má hláska nastaveno více adres, stiskem tlačítka TRIFONIE se aktivuje komunikace hlásek ve výtahu s nejnižší z nastavených adres.

Upozornění

  • Pozor na duplicitní nastavení společné hlásky strojovna.


Připojení na sběrnici

Uvolněte šroubek na pravém boku a otevřete kryt konektorů. Pod ním se nachází konektor pro připojení sběrnice. Svorku vytáhněte z konektoru, připojte vodiče sběrnice pro audio jednotky a svorku nasaďte zpět do konektoru. Musí se dodržet polarita.

Varování

  • Hláska je výhradně určena k připojení na sběrnici „Audio unit bus“ systému 2N® Lift8. Připojením hlásky na jiné vodiče může vést k jejímu poškození nebo zničení.
  • Musí se dodržet polarita, jinak hláska nebude fungovat.

Upozornění

  • Pod krytem dvířek je zobrazena polarita pro připojení sběrnice (+ -).
  • Hláska je napájena z CJ, nebo splitteru prostřednictvím dvoudrátové sběrnice. Odpojení hlásky ze sběrnice způsobí vypnutí hlásky.


Připojení sluchátka

K hlásce je možné si doobjednat sluchátko. Sluchátko se dodává včetně přiloženého kabelu s telefonními koncovkami.

Upozornění

  • Pokud není připojené sluchátko, funguje hláska v režimu handsfree.
  • Sluchátko jiného typu nemusí fungovat.

Přezkoušení

Funkci přezkoušíte tak, že připojíte sluchátko a pomocí  (držte déle než 2 s) vstoupíte do hlasového menu. Pokud sluchátko není funkční, tak hlasové menu bude přehráváno z reproduktoru hlásky.

Nastavení hlasitosti

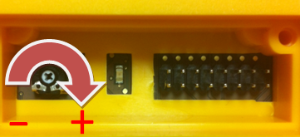

Otevřete ochranná dvířka na hlásce a pomocí trimru nastavte požadovanou hlasitost.


Upozornění

  • Pomocí tohoto trimru nastavte co nejlepší akustické vlastnosti, ale zároveň tak, aby nedocházelo ke zpětné vazbě.
  • Nastavování hlasitosti funguje pouze pro režim handsfree.
