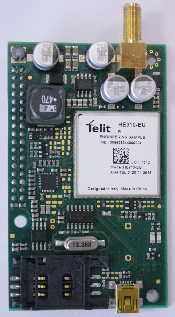

2.8 Modul GSM/UMTS
Popis zapojení
Modul není součástí CJ.
- CJ odpojte od síťového napájení.
- Povolte tři šrouby na horním krytu CJ.
- Posuňte horní kryt CJ tak, abyste jej mohli sundat.
- Při sundávání krytu postupujte opatrně, dejte pozor na uzemňovací vodič spojující kryt se spodním dílem CJ. Pokud k tomu není nějaký důvod, vodič neodpojujte!
- Pokud jsou zapojeny zálohovací akumulátory, odpojte je (pomocí FASTON koncovek kabelu spojující akumulátory se základní deskou).

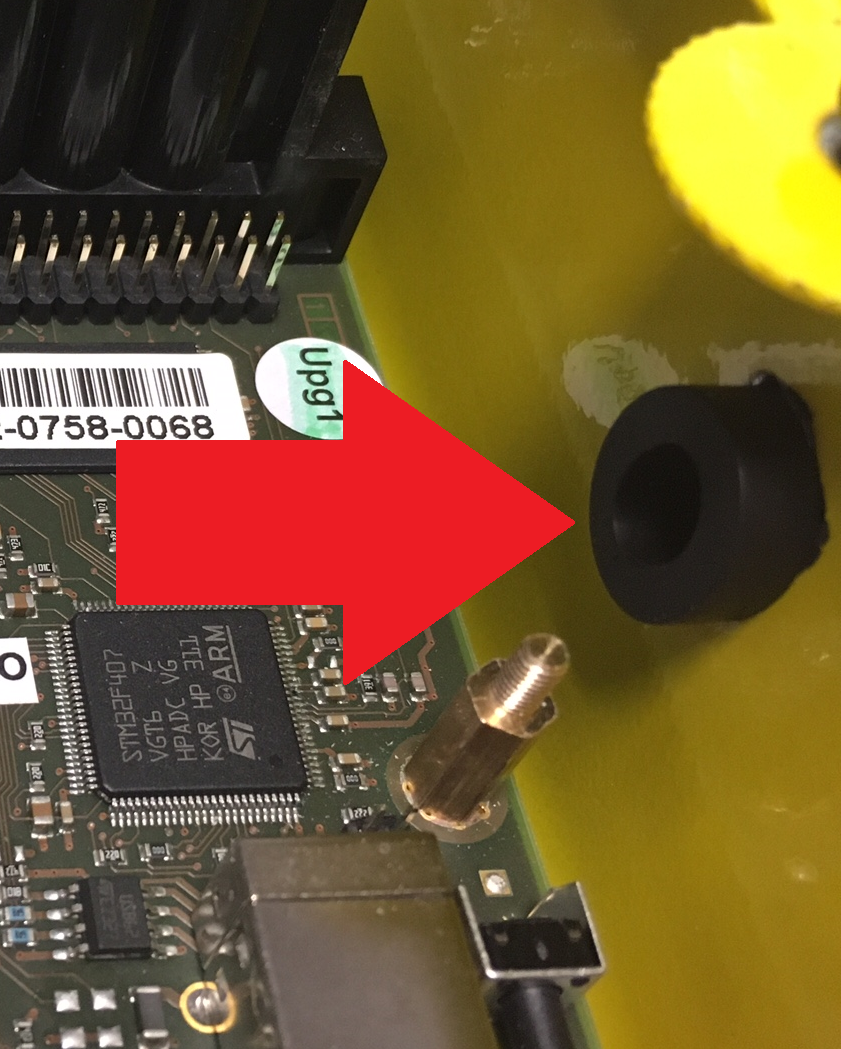

Vyjměte těsnící kroužek z krytu CJ.
Při nasazování modulu dejte pozor na konektor antény, který se musí prostrčit otvorem v krytu CJ.

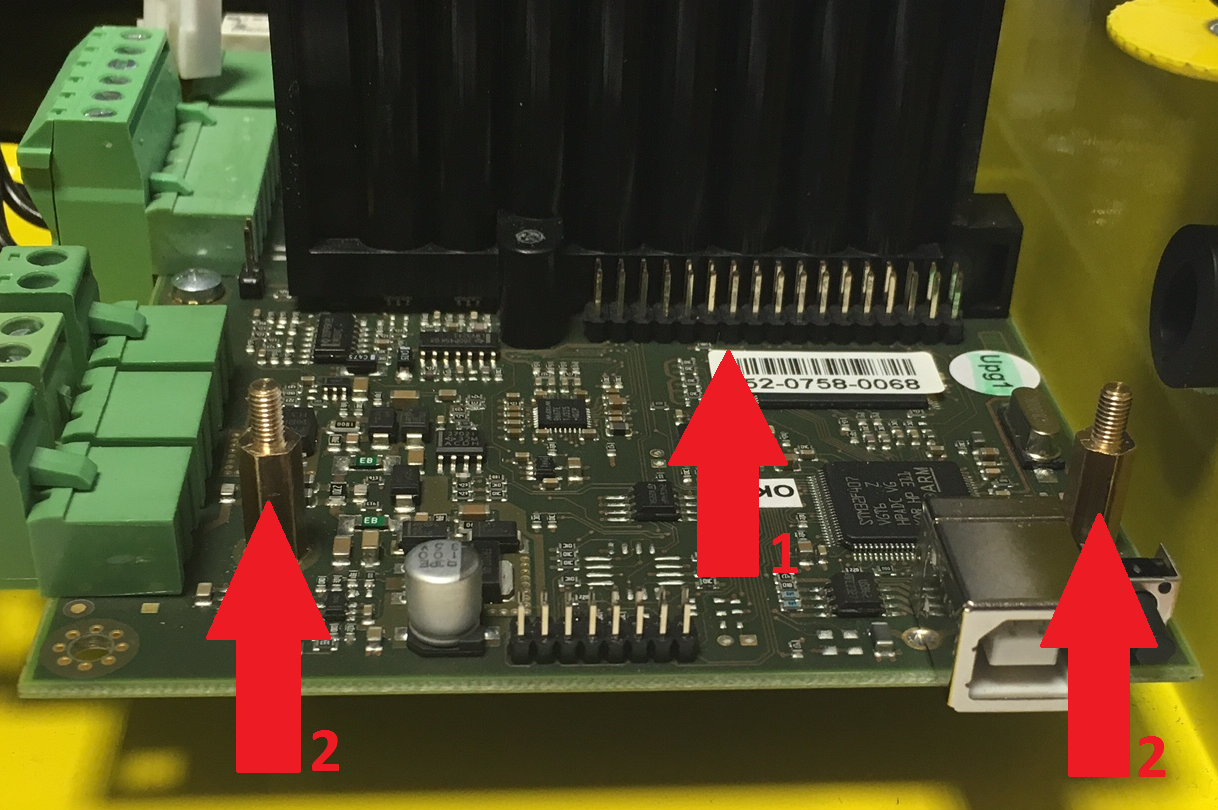

Modul nasaďte na distanční sloupky s vnějším závitem (2) a připojte do konektoru na základní desce (1).
Tento modul se zapojuje do sběrnice modulů č. 2, viz rozmístění prvků v kapitole 2.1 Centrální jednotka PSTN/GSM/UMTS/VoIP/LTE.
Dejte pozor při nasazování modulu na piny, abyste zapojili všechny piny do konektoru modulu.

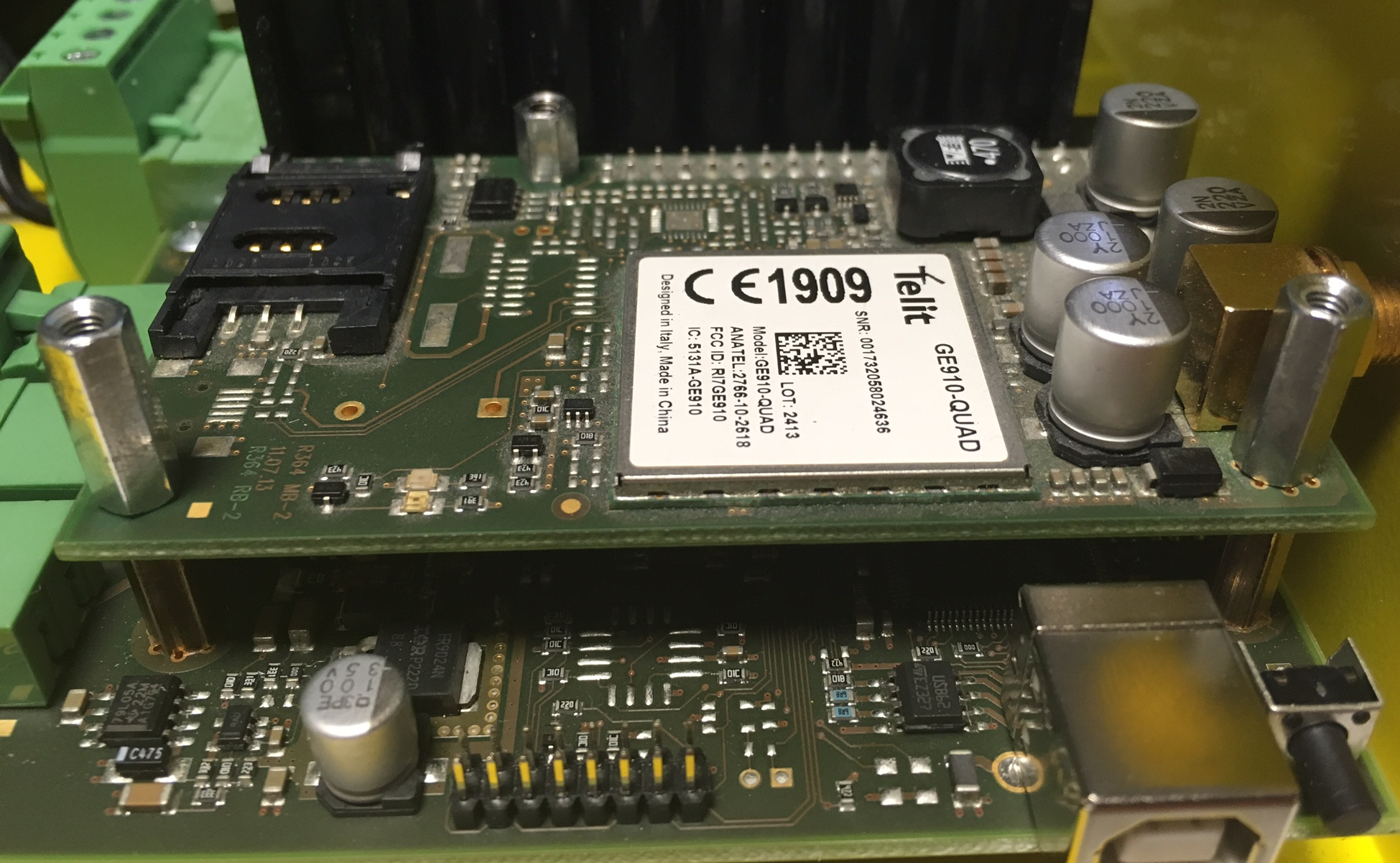

Pokud jste piny do konektoru nasadili správně, tak je možné pomocí 1 distančního sloupku s vrutem (3) a 2 distančních sloupků se závitem (4) modul připevnit. Pro připevnění distančních sloupků použijte šestihranný nástrčný klíč 5 mm.
Poté vložte SIM kartu.

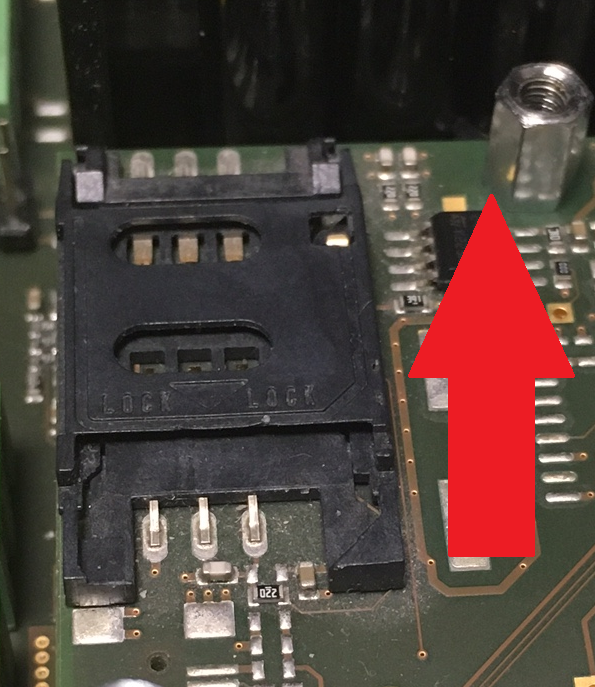

- Posuňte držák SIM karty a tím dojde k jeho uvolnění (obrázek 1).

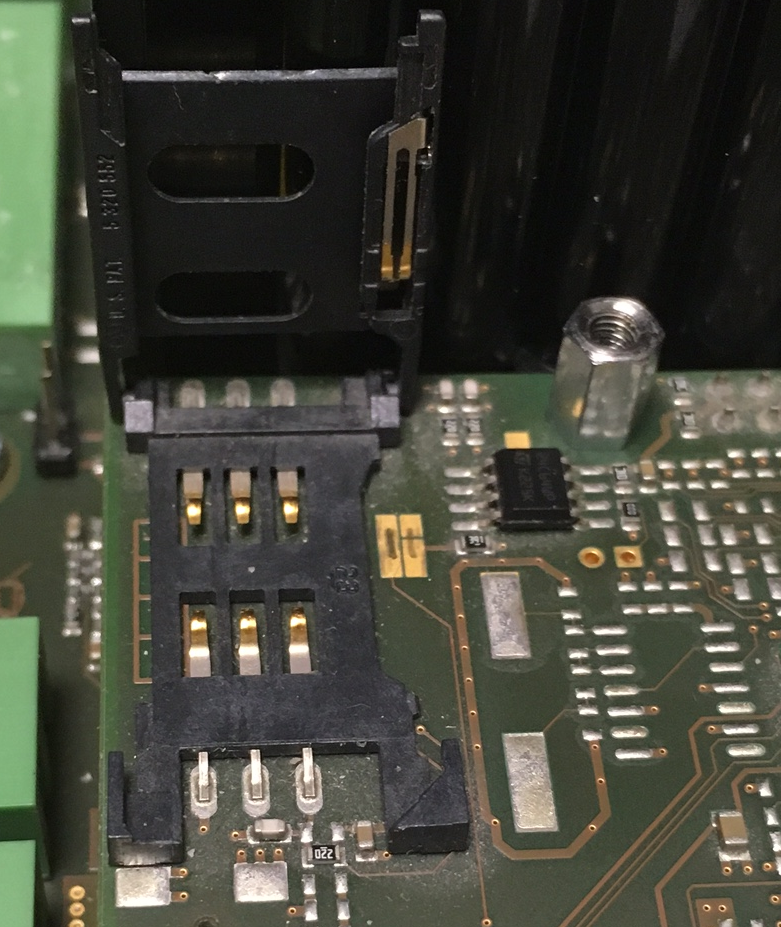

- Vyklopte držák SIM karty (obrázek 2).

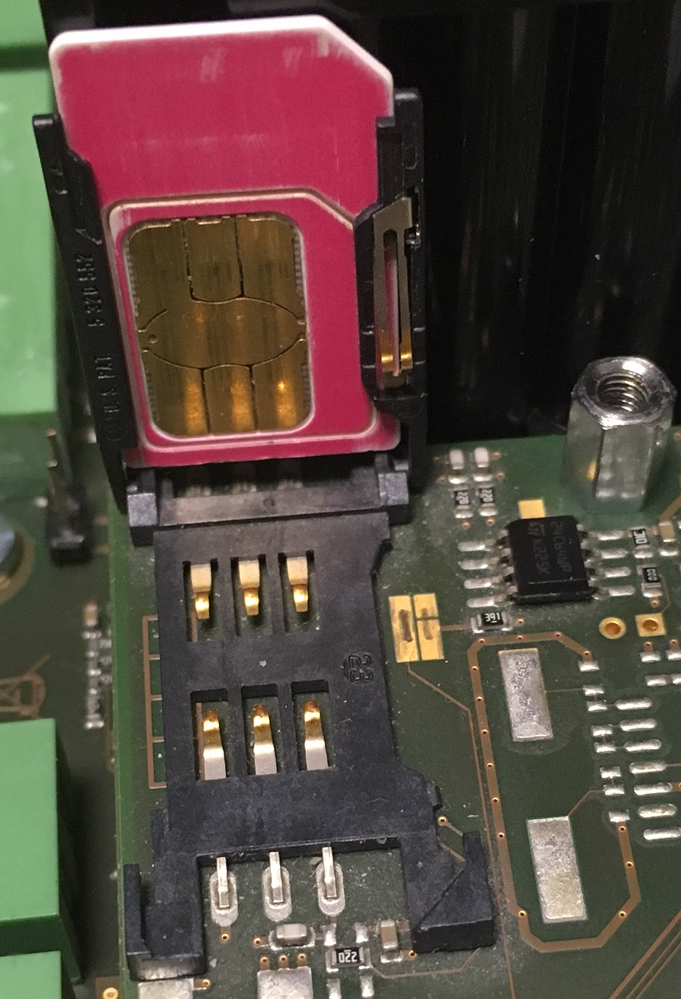

- Vložte SIM kartu (obrázek 3).

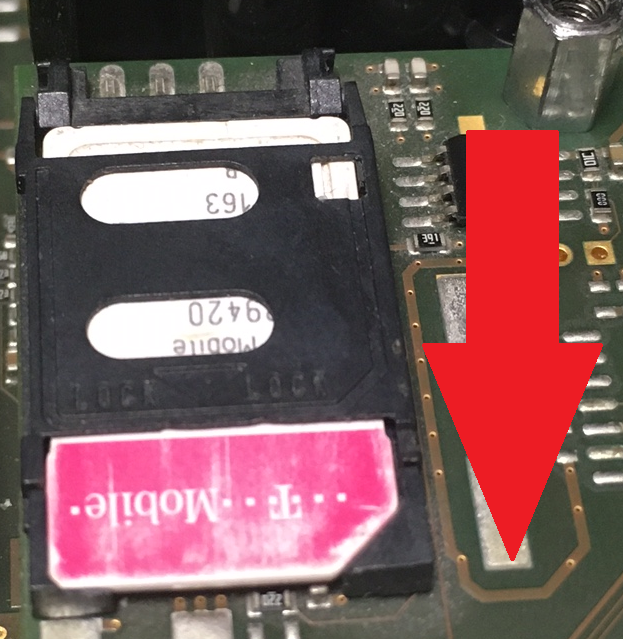

- Držák SIM karty sklopte zpět a posuňte pro jeho uzamčení (obrázek 4).
Připojte anténu.
Připojte akumulátory. Pokud jste odpojili uzemňovací vodič spojující kryt se spodním dílem CJ, napojte ho zpět. Nasaďte kryt a utáhněte 3 šrouby.
Připojte CJ k síťovému napájení.
Varování
- Při nasazování modulu dejte pozor, aby všechny piny byly nasazeny správně do konektoru.
- Při špatném zapojení může dojít k zničení modulu.
Upozornění
- V místech s horší kvalitou signálu vyhledejte vhodné místo, případně použijte speciální anténu (směrovou).
- Pokud by byl problém s přenosem DTMF, změňte parametr 710 na hodnotu 1 (platí pouze pro GSM modul).
Úrovně síly signálu
Barva LED | červená | červená – žlutá | žlutá | žlutá – zelená | zelená |
Úroveň signálu | > -96 dBm | -96 dBm <-> -90 dBm | -90 dBm <-> -74 dBm | -74 dBm <-> -69 dBm | < -69 dBm |
Upozornění
- Od verze 2.6.0 je možné u UMTS modulu zvolit preferovanou síť (2G/3G) pomocí parametru 711.
