2.7 Modul PSTN
Popis zapojení
Modul by měl být součástí centrální jednotky (dále jen CJ). Pokud CJ modul neobsahuje, postupujte podle instrukcí.
- CJ odpojte od síťového napájení.
- Povolte tři šrouby na horním krytu CJ.
- Posuňte horní kryt CJ tak, abyste jej mohli sundat.
- Při sundávání krytu postupujte opatrně, dejte pozor na uzemňovací vodič spojující kryt se spodním dílem CJ. Pokud k tomu není nějaký důvod, vodič neodpojujte!
- Pokud jsou zapojeny zálohovací akumulátory, odpojte je (pomocí FASTON koncovek kabelu spojující akumulátory se základní deskou).

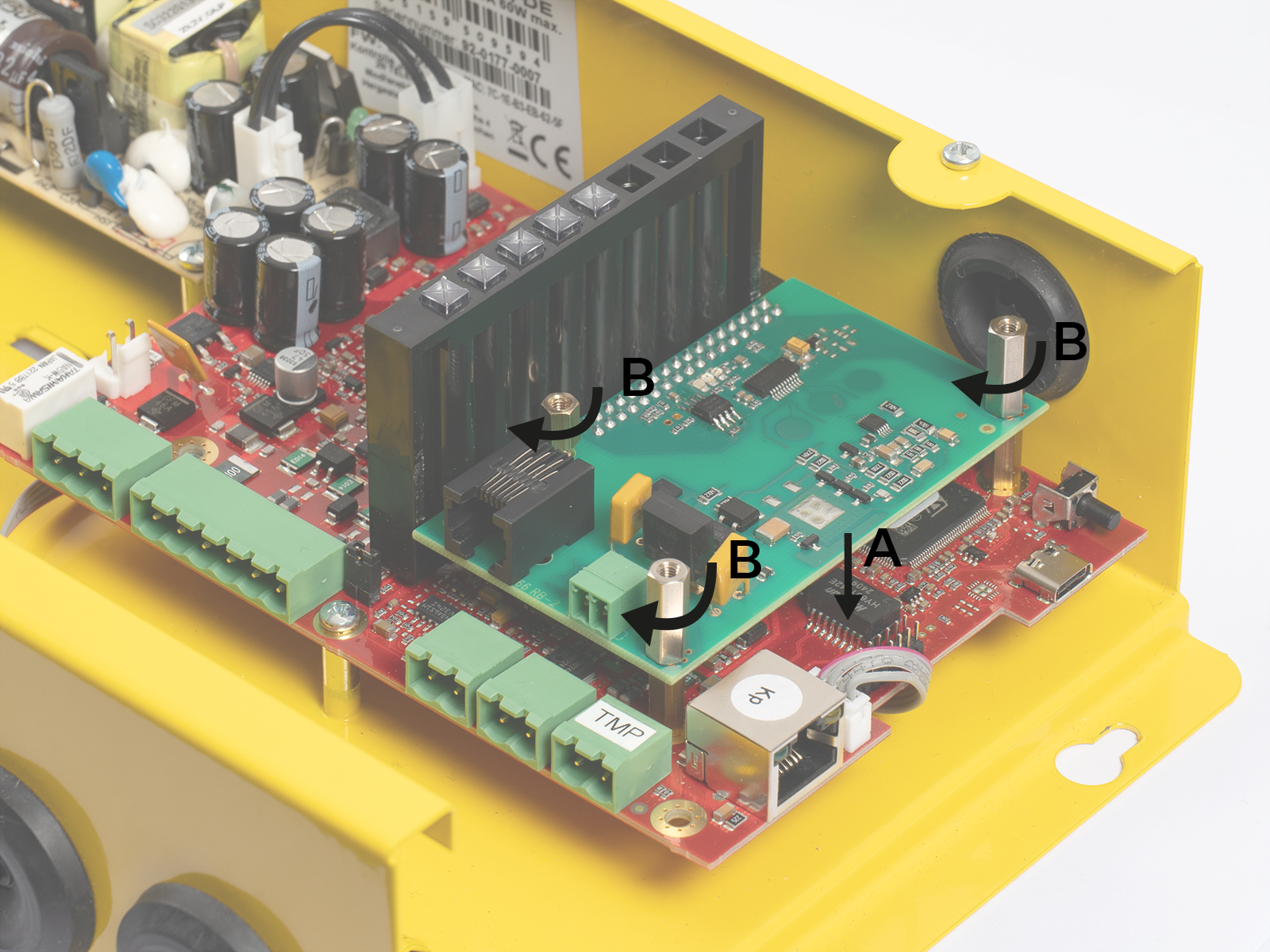

Modul nasaďte na distanční sloupky s vnějším závitem (2) a připojte do konektoru na základní desce (1).
- Dejte pozor při nasazování modulu na piny, abyste zapojili všechny piny do konektoru modulu.
Pokud jste piny do konektoru nasadili správně, tak je možné pomocí 1 distančního sloupku s vrutem (3) a 2 distančních sloupků se závitem (4) modul připevnit. Pro připevnění distančních sloupků použijte šestihranný nástrčný klíč 5 mm.
Poté připojte linku PSTN. Jsou 2 možnosti:
- Připojit pomocí konektoru RJ-11.
Připojit pomocí nasazovací svorkovnice.
Připojte akumulátory a kryt CJ opět nasaďte zpět. Kryt připevněte utažením 3 šroubků.
Připojjte CJ k síťovému napájení.
Varování
- Při nasazování modulu dejte pozor, aby všechny piny byly nasazeny správně do konektoru.
- Při špatném zapojení může dojít k poškození modulu.
Poznámka
- Při nestandardním chování modulu dojde k automatickému restartu modulu po jedné minutě, čímž se modul pokusí uvést své funkce do správného chodu. V případě, že se po restartu chyba objeví znovu, bude se doba před restartem postupně zdvojnásobovat. Vzrůstající doba před restartem zařízení zajišťuje, aby nedocházelo k opakovanému okamžitému restartu po zapnutí. Pokud nedojde k odstranění chyby ani v průběhu intervalu 63 minut od posledního restartu, dojde k restartu Centrální jednotky.
