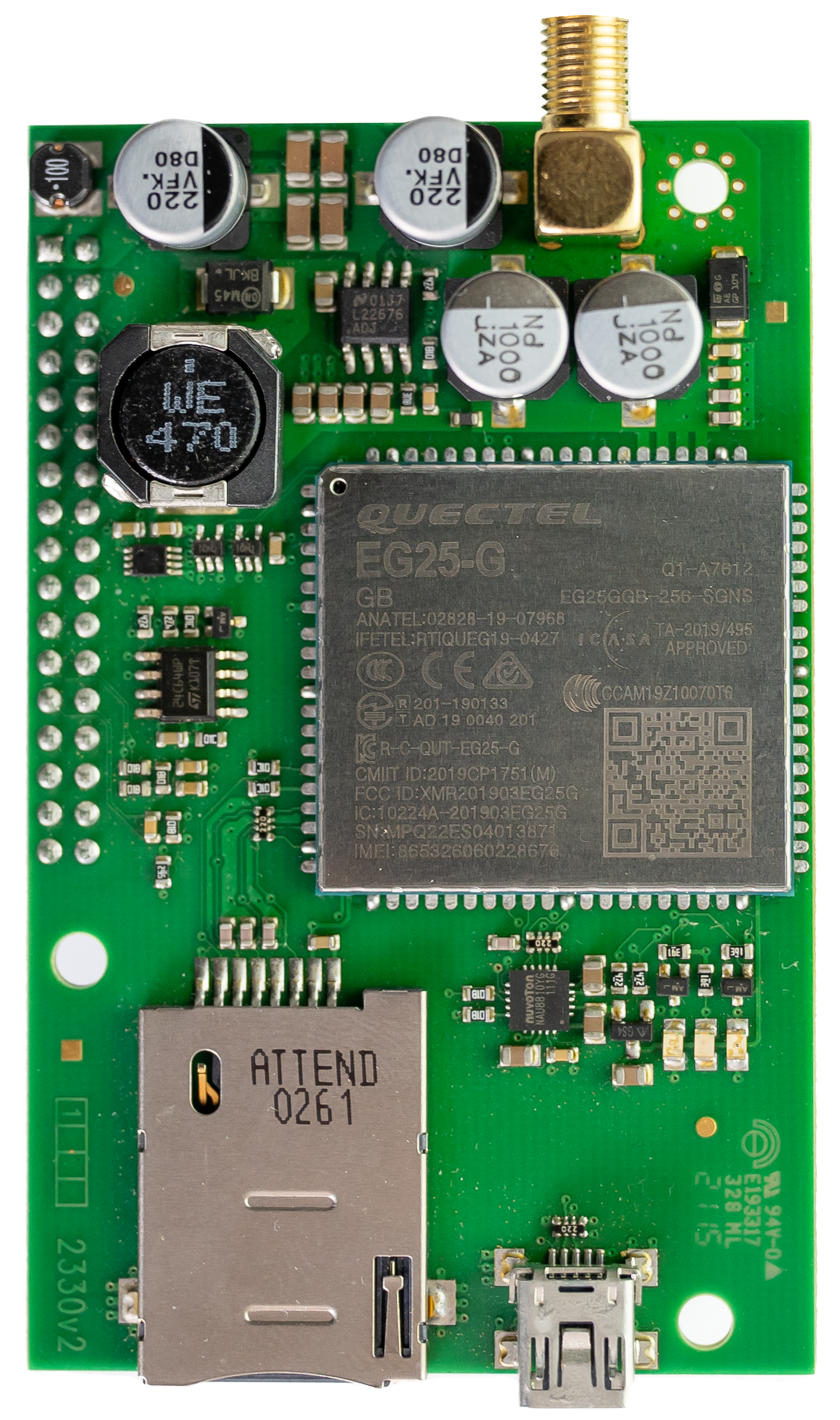

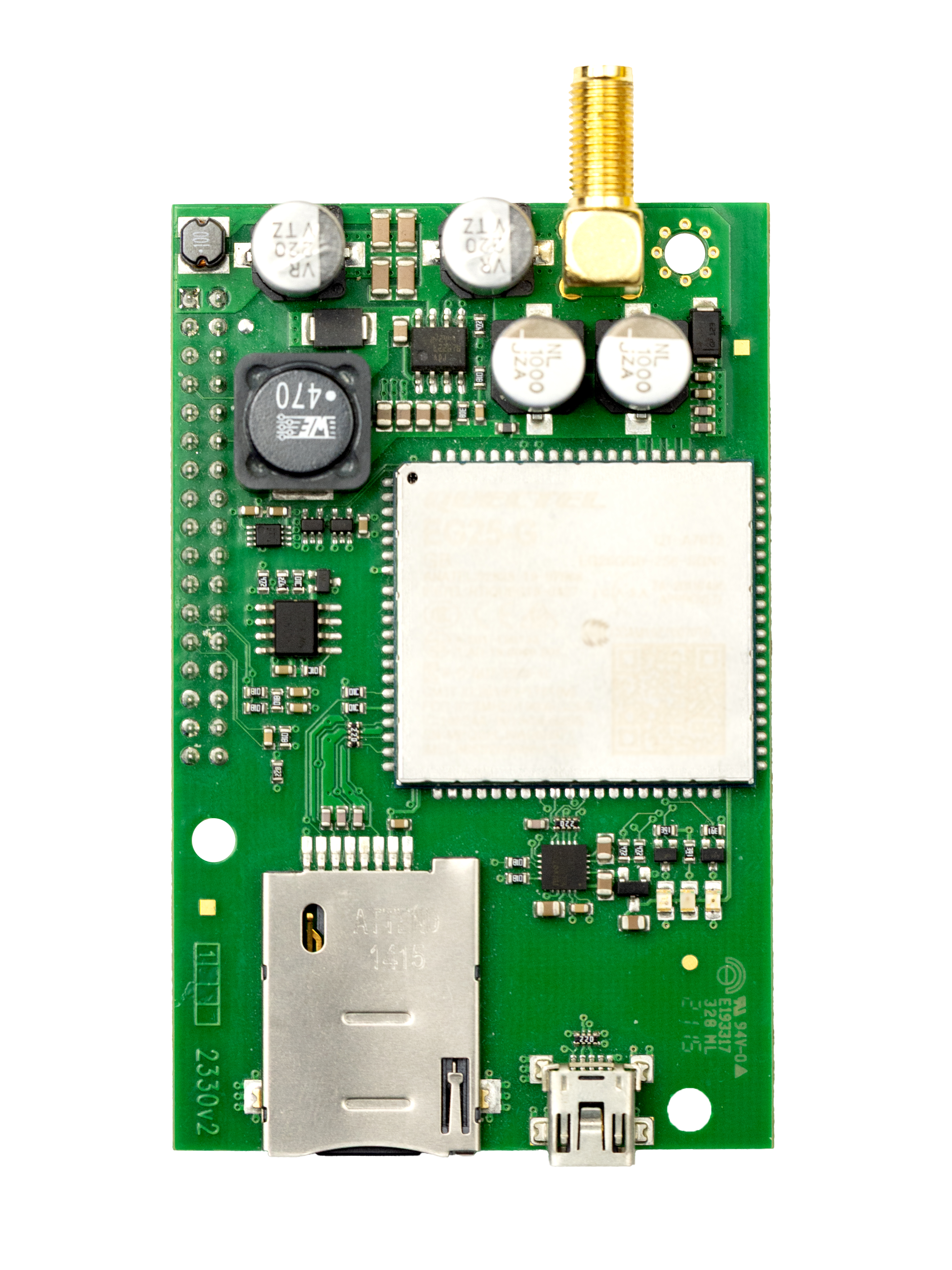

2.8 Modul LTE/UMTS/GSM

Popis zapojení

Modul není součástí CJ.

1. CJ odpojte od síťového napájení.
2. Povolte tři šrouby na horním krytu CJ.
3. Posuňte horní kryt CJ tak, abyste jej mohli sundat.
4. Při sundávání krytu postupujte opatrně, dejte pozor na uzemňovací vodič spojující kryt se spodním dílem CJ. Pokud k tomu není nějaký důvod, vodič neodpojujte!
5. Pokud jsou zapojeny zálohovací akumulátory, odpojte je (pomocí FASTON koncovek kabelu spojující akumulátory se základní deskou).

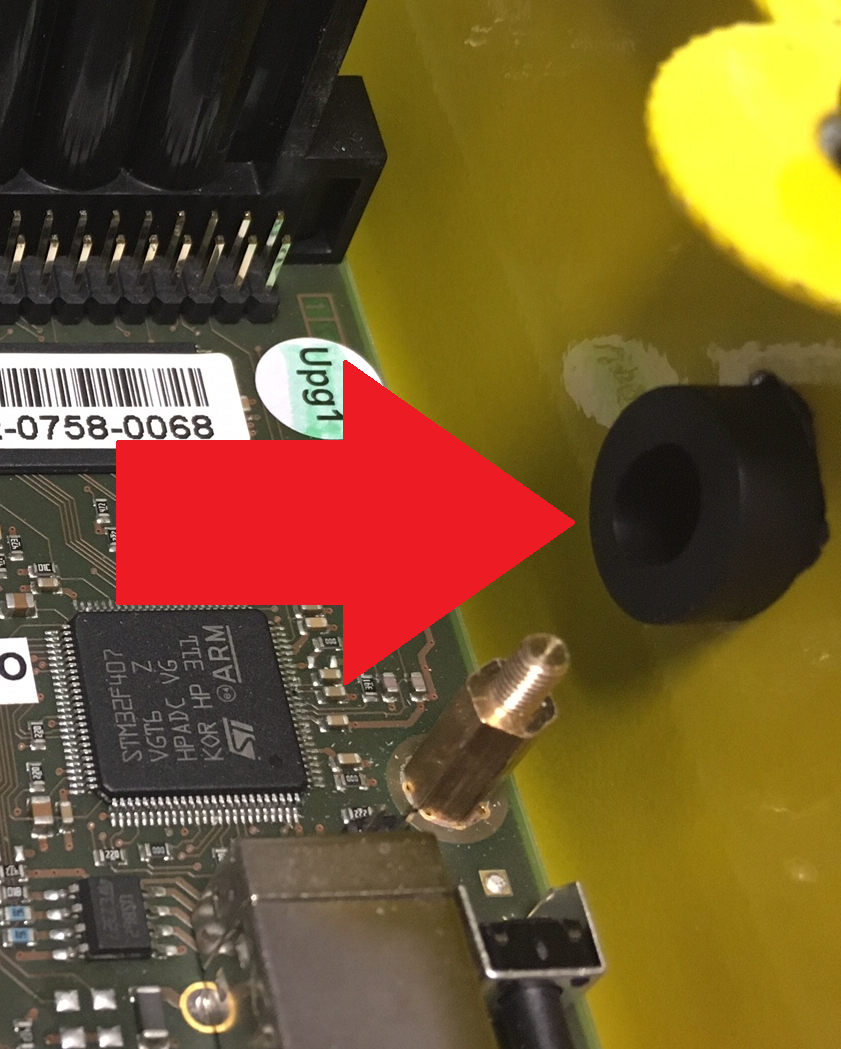

6. Vyjměte těsnící kroužek z krytu CJ.

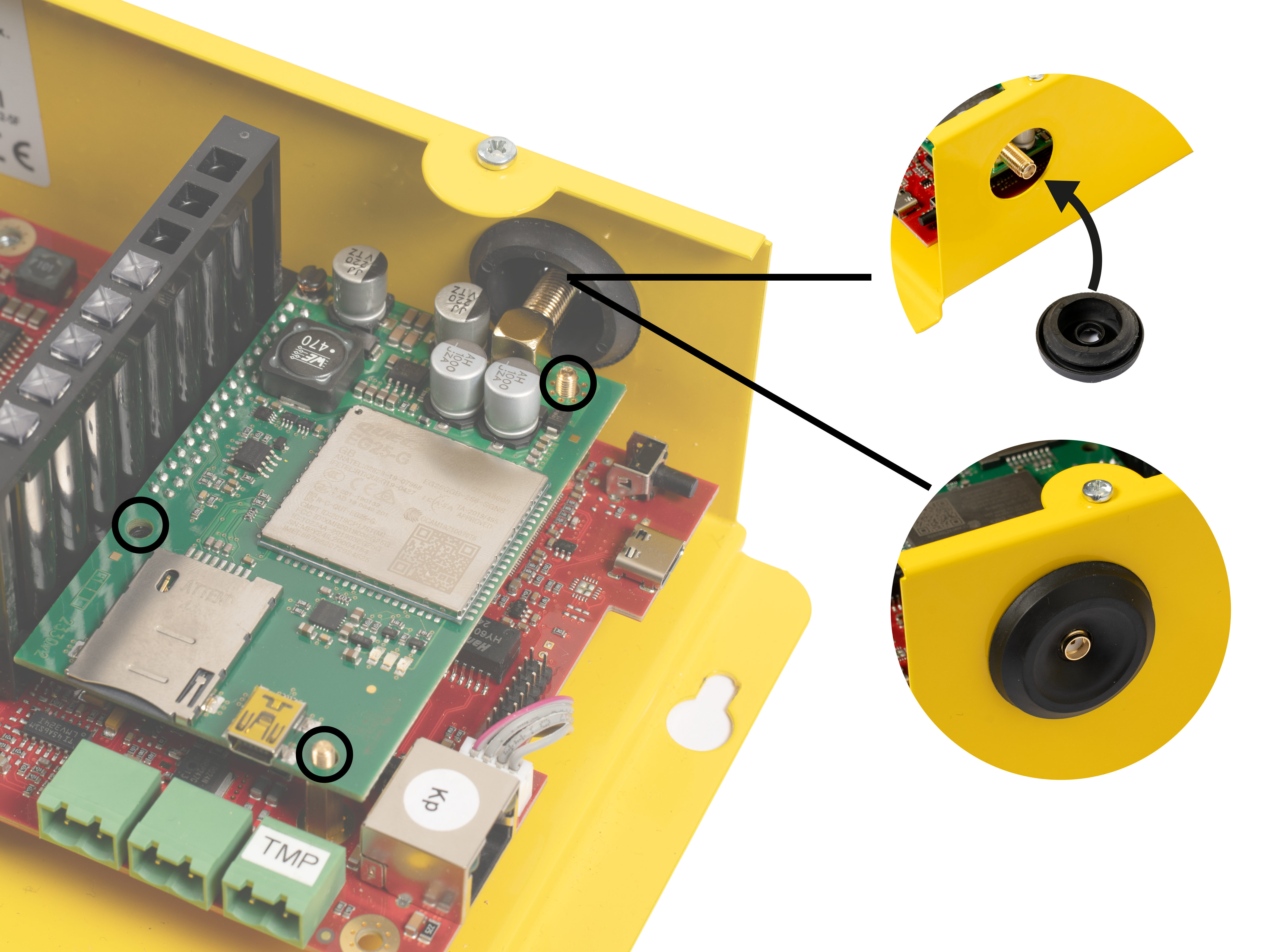

7. Modul nasaďte na distanční sloupky s vnějším závitem a připojte do konektoru na základní desce. Při nasazování modulu dejte pozor na konektor antény, který se musí prostrčit otvorem v krytu CJ.

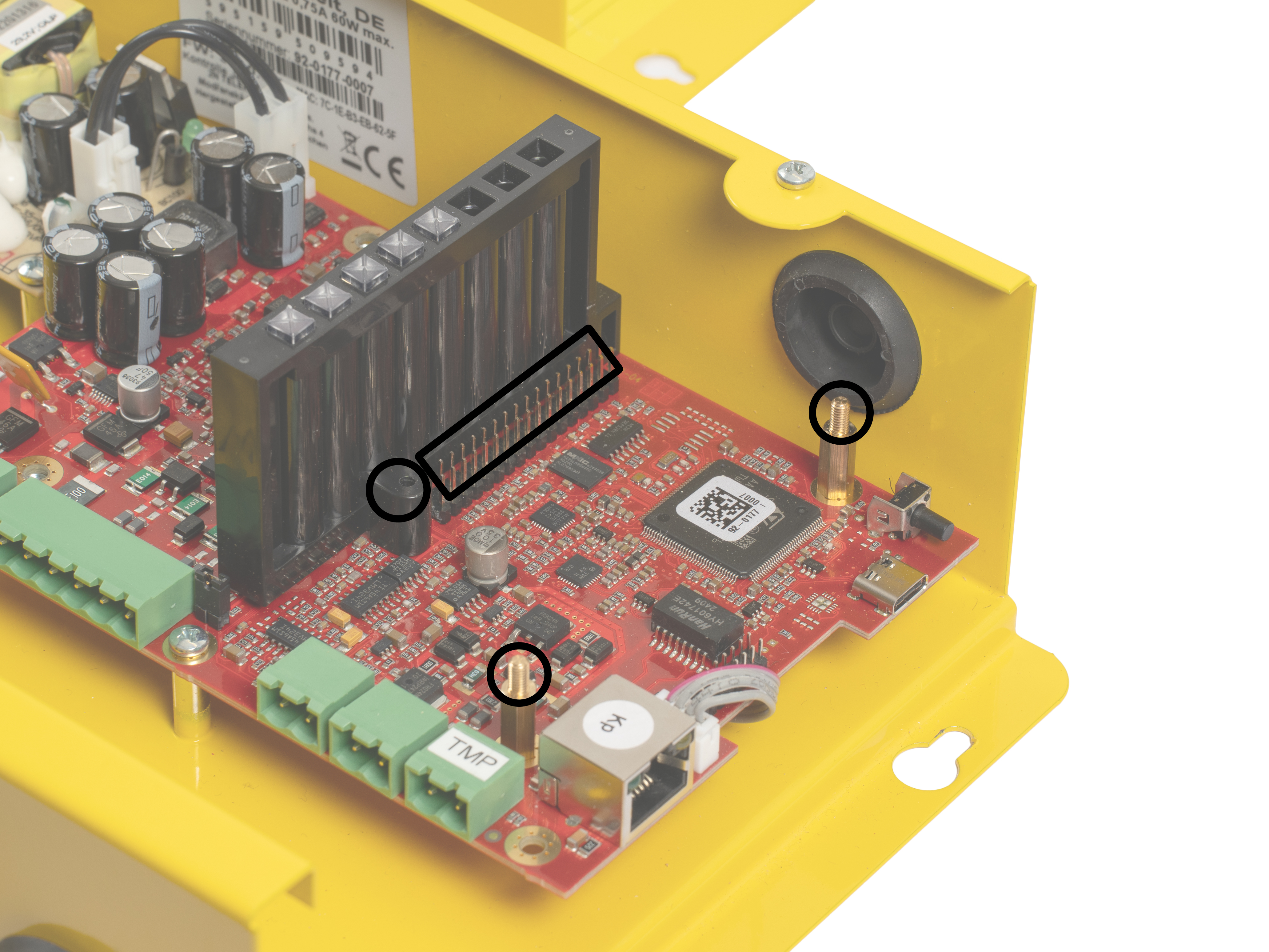

   Tento modul se zapojuje do pravé sběrnice modulů, viz rozmístění prvků v kapitole 2.1 Centrální jednotka.

   Varování

   • Při nasazování modulu dejte pozor, aby všechny piny byly nasazeny správně do konektoru.
   • Při špatném zapojení může dojít k zničení modulu.

8. Pokud jste piny do konektoru nasadili správně, tak je možné pomocí 1 distančního sloupku s vrutem a 2 distančních sloupků se závitem modul připevnit. Pro připevnění distančních sloupků použijte šestihranný nástrčný klíč 5 mm.

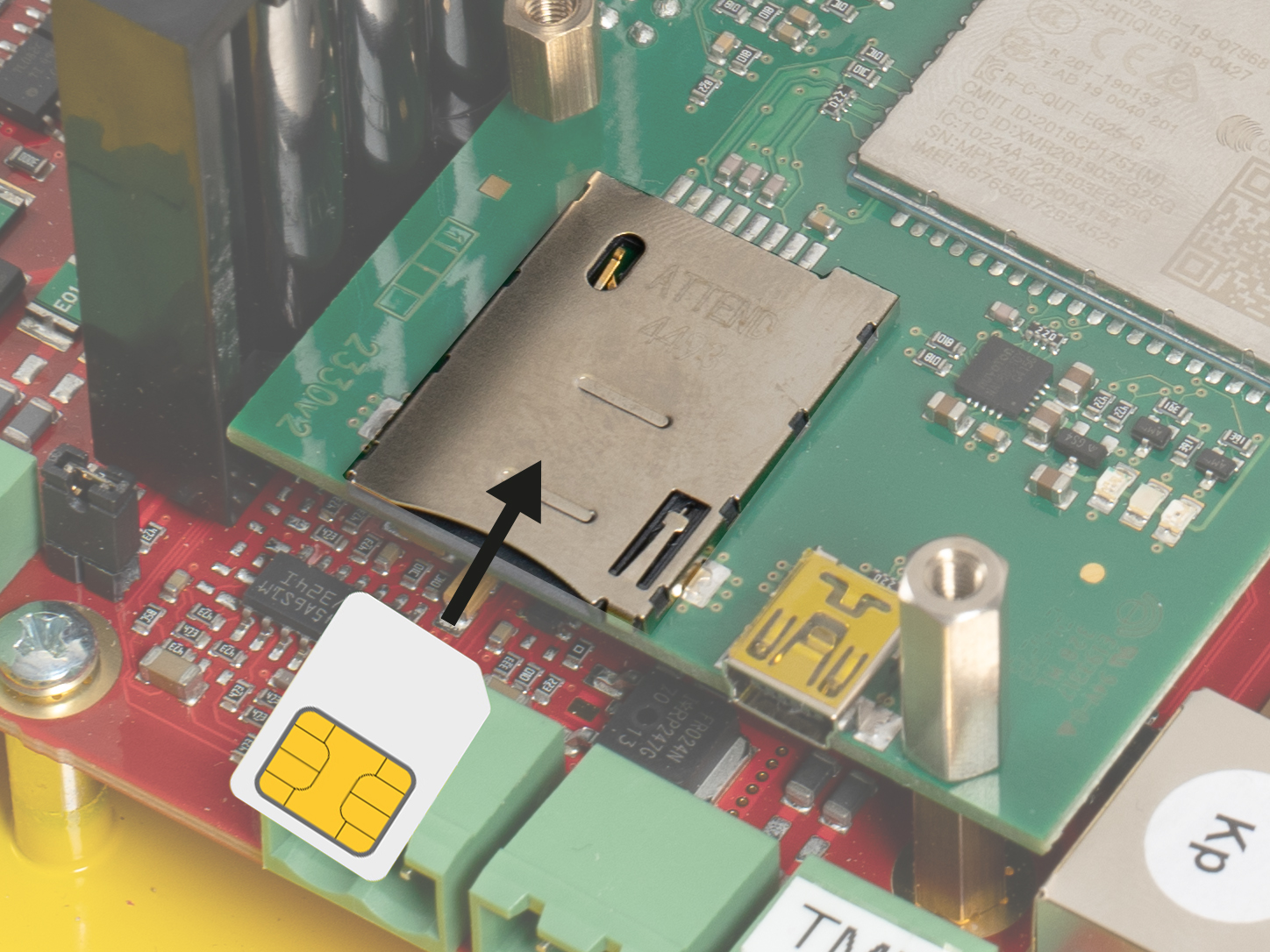

9. Poté vložte SIM kartu.

10. Připojte anténu.
11. Připojte akumulátory. Pokud jste odpojili uzemňovací vodič spojující kryt se spodním dílem CJ, napojte ho zpět. Nasaďte kryt a utáhněte 3 šrouby.
12. Připojte CJ k síťovému napájení.


Pro parametry 011–016, 021–026, 071–076 a 081–086: Pokud je hovor směrován do mobilní sítě (2G, 3G, VoLTE), stačí vyplnit telefonní číslo (např. 602123456).
Pokud je hovor směrován přes SIP, je třeba před telefonní číslo zadat "sip:" (např. sip:602123456). Zároveň je třeba zařízení připojit k SIP serveru.
