2.6 Hláska – kompakt

Popis

Robustní hláska v odolném provedení, vybavená tlačítkem ALARM předepsané velikosti včetně označení pro nevidomé a prosvětlených piktogramů (tvrzené sklo). Tato hláska je určena pro montáž na stěnu výtahu. Pro instalaci není třeba vyřezávat žádný otvor, hláska se montuje na povrch.

Obrázek: Popis Hlásky – kabiny kompakt


Upozornění - upgrade

  • Hláska se nejprve inicializuje – svítí žlutá, zelená a červená dioda (požadavek přijat, spojení potvrzeno a sběrnice audio jednotek).
  • Pokud právě probíhá upgrade hlásky, bliká žlutá a zelená dioda, červená dioda trvale svítí.
  • Po upgradu na hlásce svítí tlačítko ALARM a je připravena k použití.

Obsluha

  • Aktivace tlačítkem ALARM. Ihned se rozsvítí piktogram "navazuji spojení", po navázání komunikace se rozsvítí piktogram "spojení navázáno"

Než začnete

Požadavky

  • Stěna výtahu musí být rovná.
  • Umístění musí odpovídat předpisům (např. výška tlačítka ALARM a jeho vzdálenost od ostatních tlačítek ve výtahu).

Kontrola úplnosti výrobku

Před započetím instalace prosím zkontrolujte, zda je balení výrobku kompletní:

  • 1 hláska kompakt včetně těchto částí (sestaveno):
    • okénko s potiskem,
    • 3 svorky nasunuté do konektoru na zadní straně;
  • 1 dlouhý šestihranný klíč 2 mm s kulovou hlavou,
  • 4 šroub M4 x 8,
  • 4 "červ" M4 x 30,
  • 4 matice M4,
  • 4 podložka vějířová.

Montáž

Postačí vyvrtat do stěny kabiny otvory podle tohoto obrázku, který najdete v měřítku 1:1 také na krabičce výrobku. Větší otvor je určený pro protažení kabelu. Zaoblete jeho hrany, aby nehrozilo naříznutí kabelu!

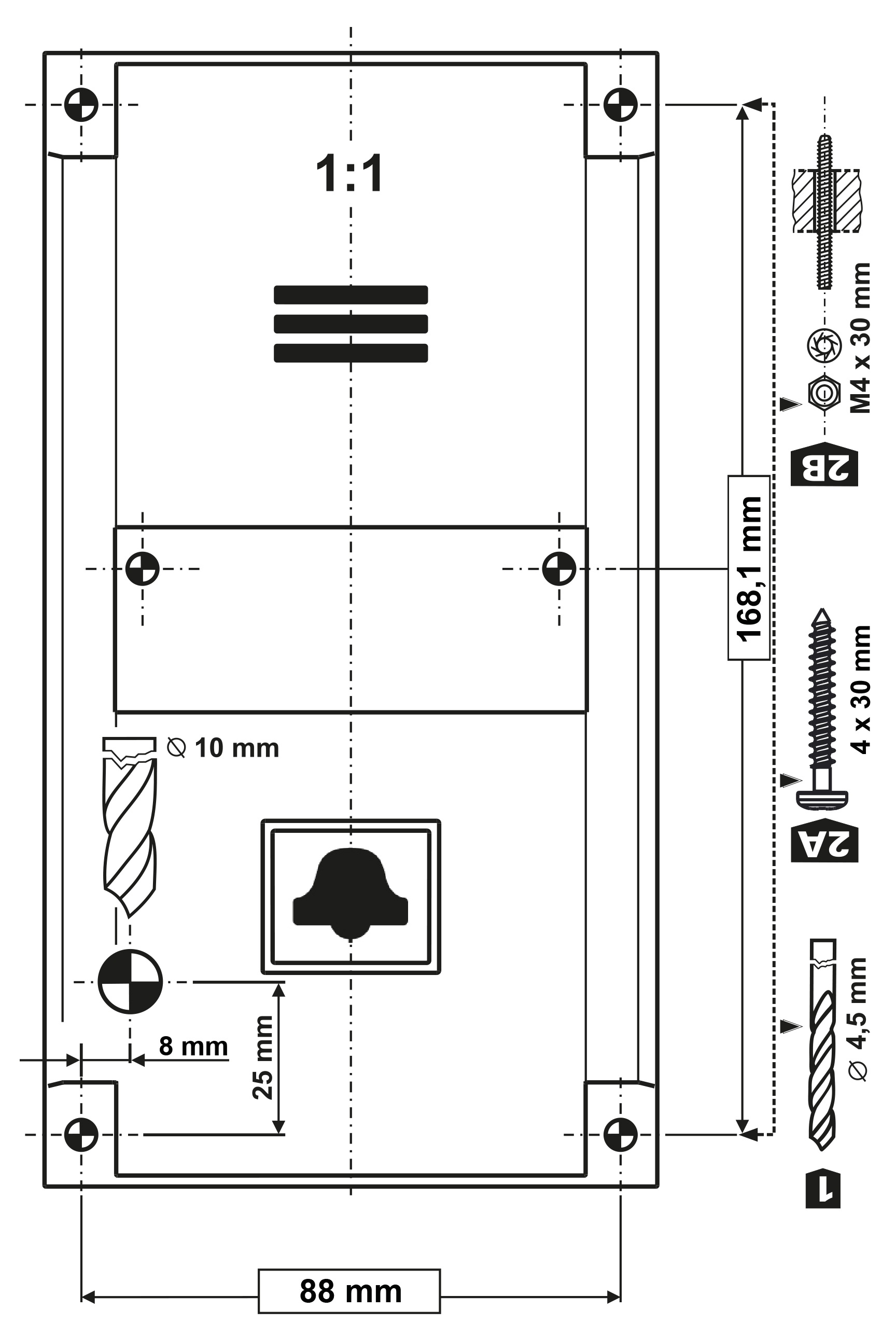

Obrázek: Rozměry montážních otvorů pro hlásku – kabinu kompakt


Poznámka

  • Dva otvory o průměru 2,5 mm v prostoru okénka jsou určeny pro případ, kdy není přístup k zadní straně desky, na níž se výrobek montuje. Uvedený průměr vyhovuje pro montáž na stěnu z překližky (dřevotřísky, lamina apod.) přiloženými vruty. Pro přední montáž na kovový panel je nutno připravit díry se závitem M4.


Další kroky je možné provést až po zapojení a proto jsou součástí následující kapitoly.

Elektrická instalace

Upozornění

  • Zapojení vodičů je nutno provést před montáží hlásky na stěnu výtahu. Konektory jsou oddělitelné – je třeba je vyjmout, připojit vodiče, utáhnout šroubky a konektory zasunout zpět.


Popis svorek

Svorky

Popis

AUDIO UNIT BUSPřipojení na sběrnici audio jednotek (dvoudrát), musí se dodržet polarita


svorky ALARM


Voltage = ovládání připojením/odpojením napětí

Stejnosměrné napětí 6–24 V, libovolná polarita*)


Aktivace nouzového volání.


Contact = ovládání sepnutím/rozepnutím kontaktu

Spínací/rozpínací kontakt*)


svorky CANCEL


Voltage = ovládání připojením/odpojením napětí

DC napětí 6 – 24V,libovolná polarita**)


Deaktivace nouzového volání

při otevření dveří


Contact = ovládání sepnutím/rozepnutím kontaktu

Spínací/rozpínací kontakt**)

Svorka ALARM 2Contact = ovládání sepnutím kontaktuSpínací kontakt

Aktivace volání z druhé sady

paměti Alarm

*) Z výroby nastaveno tak, aby nebylo třeba nic připojovat – tedy aktivace ALARMu nastane přiložením napětí resp. sepnutím kontaktu. Je-li to třeba naopak, použijte rotační přepínač.

**) Z výroby nastaveno tak, aby nebylo třeba nic připojovat – tedy deaktivace nastane přiložením napětí resp. sepnutím kontaktu. Je-li to třeba naopak, použijte rotační přepínač.

Upozornění tlačítko ALARM 2

  • Tlačítko ALARM 2 má pouze spínací kontakt.
  • Na tlačítko ALARM 2 se nevztahuje zpožděné volání (914) a doba stisku tlačítka ALARM 1 (962)
  • Krátkým stiskem (100 ms) je vyvolán hovor na druhou sad čísel (021–026). Pokud je druhá sada čísel prázdná, hovor je sestaven na první sadu (011–016).
  • Dlouhým stiskem (3000 ms) je zrušen proces vyproštění, pokud je nastaven parametr 966.

Připojení na sběrnici

Vytáhněte konektor AUDIO UNIT BUS ze svorkovnice. Připojte sběrnici audio jednotek (dodržte polaritu – je vyobrazena na krytu hlásky) a opět nasaďte zpět do konektoru.

Varování

  • Hláska je výhradně určena k připojení na sběrnici „Audio unit bus“ systému 2N® Lift8. Připojením hlásky na jiné vodiče, může vést k jejímu poškození nebo zničení.

Konektory

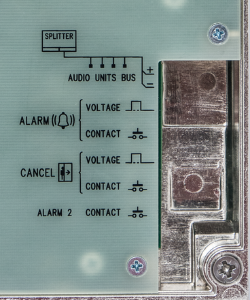

Obrázek: Konektory na Hlásce – kabině kompakt (novější typ)


Nebezpečí úrazu

  • Tlačítko musí mít bezpečné izolační vzdálenost min. 1,5 mm a průrazné napětí min. 1500 V. Kontakty tlačítka nesmí být zapojeny do žádných dalších obvodů. Nelze-li tyto podmínky splnit, použijte ovládání napětím.
  • Můžete použít spínací tlačítko na přední straně hlásky nebo spínací/rozpínací tlačítko připojené do konektoru ALARM CONTACT, případně obě dvě.

Poznámka

  • Tlačítko ALARM přímo na krytu je samozřejmě dále funkční i po připojení externího tlačítka.

Rotační přepínač

Na přední straně hlásky pod sklíčkem se nachází rotační přepínač. Pomocí tohoto přepínače můžeme nastavit ALARM a CANCEL (normální/inverzní vstup) a typ hlásky (kabina, střecha kabiny, dno kabiny a dno šachty).

PostupPozice na rotačním přepínačiObrázek

1. Zasuňte šestihranný klíč (dodaný s výrobkem) do otvoru na dolní hraně výrobku (pojistný šroubek okénka), otáčejte doleva (asi 10x), dokud nezačne klást odpor.

1. Pozice – ALARM normální, CANCEL normální, kabina


2. Okénko se posune samo nebo s lehkou pomocí dolů, objeví se jeho horní okraj.

2. Pozice – ALARM invertovaný, CANCEL normální, kabina
3. Okénko vyklopte dopředu a vyjměte.3. Pozice – ALARM normální, CANCEL invertovaný, kabina
4. Nastavte požadovanou adresu.4. Pozice – ALARM invertovaný, CANCEL invertovaný, kabina
5. Vložte okénko zpět.5. Pozice – střecha kabiny

6. Zasuňte šestihranný klíč (dodaný s výrobkem) do otvoru na dolní hraně výrobku,otáčejte doprava asi 10x, okénko se musí zasunout pod okraj panelu. Dotáhněte mírnou silou.

6. Pozice – dno kabiny
7. Pozice – dno šachty
8. 9. 0. nepoužívá se (bude blikat červeně LED sběrnice)

Nastavení ALARMU a CANCELU (rotační přepínač)

Ovládání sepnutím kontaktu nebo připojením napětí (ALARM i CANCEL).

  • Pokud chcete mít ALARM i CANCEL nastaven jako spínací kontakt nebo aktivovaný připojením napětí, nastavte rotační přepínač (pod předním sklíčkem) do polohy 1.

ALARM ovládaný rozepnutím kontaktu nebo odpojením napětí. CANCEL ovládaný sepnutím kontaktu nebo připojením napětí.

  • Pokud chcete mít ALARM nastaven jako rozpínací kontakt nebo aktivovaný odpojením napětí a zároveň mít CANCEL nastaven jako spínací kontakt nebo aktivovaný připojením napětí, nastavte rotační přepínač (pod předním sklíčkem) do polohy 2.

ALARM ovládaný sepnutím kontaktu nebo připojením napětí. CANCEL ovládaný rozepnutím kontaktu nebo odpojením napětí.

  • Pokud chcete mít ALARM nastaven jako spínací kontakt nebo aktivovaný připojením napětí a zároveň mít CANCEL nastaven jako rozpínací kontakt nebo aktivovaný odpojením napětí, nastavte rotační přepínač (pod předním sklíčkem) do polohy 3.

Ovládání rozepnutím kontaktu, nebo odpojením napětí (ALARM i CANCEL).

  • Pokud chceme mít ALARM i CANCEL nastaven jako rozpínací kontakt nebo aktivovaný odpojením napětí, nastavte rotační přepínač (pod předním sklíčkem) do polohy 4.

Upozornění

  • Lze použít stejnosměrné napětí libovolné polarity v rozsahu 6 až 24 V. Tento zdroj však musí být zálohovaný proti výpadku napájení.
  • Při potřebě aktivace z více míst lze kombinovat s tlačítky.

Zapojení vstupu CANCEL (kontakt dveří, nepovinné).

Tento vstup umožňuje stornovat požadavek na vyproštění, pokud je výtah plně funkční. Po stisku tlačítka ALARM systém čeká nastavenou dobu, která je mírně delší než maximální doba jízdy výtahu. Je-li výtah funkční, musí během této doby dojet do nastavené stanice a otevřít dveře. V takovém případě se požadavek stornuje. Pokud se dveře neotevřou, požadavek se přijme.

Před instalací zjistěte, zda je v kabině výtahu k dispozici signál o otevření dveří.


Požadavky

  • Má-li výtah dvojité dveře, signál musí být aktivní, pouze pokud jsou otevřeny obojí dveře, tj. je-li skutečně možné opustit kabinu.
  • Signál o poloze dveří musí fungovat i v případě výpadku napájení.

Poznámka

  • Aby mělo připojení vstupu CANCEL smysl, musí být naprogramováno zpožděné volání.

Nastavení hlasitosti

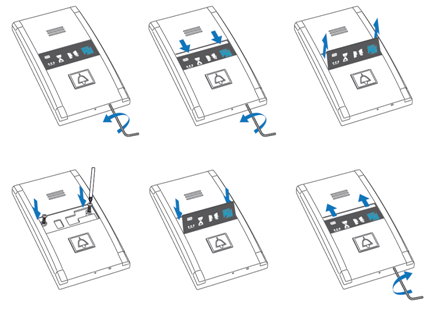

  1. Zasuňte šestihranný klíč (dodaný s výrobkem) do otvoru na dolní hraně výrobku (pojistný šroubek okénka), otáčejte doleva (asi 10x), dokud nezačne klást odpor.
  2. Okénko se posune samo nebo s lehkou pomocí dolů, objeví se jeho horní okraj.
  3. Okénko vyklopte dopředu a vyjměte.
  4. Pomocí trimru nastavte požadovanou hlasitost.
  5. Vložte okénko zpět.

  6. Zasuňte šestihranný klíč (dodaný s výrobkem) do otvoru na dolní hraně výrobku, otáčejte doprava asi 10x, okénko se musí zasunout pod okraj panelu. Dotáhněte mírnou silou.

Upozornění

  • Pomocí tohoto trimru nastavte co nejlepší akustické vlastnosti, ale zároveň tak, aby nedocházelo ke zpětné vazbě.

Dokončení montáže

Po připojení vodičů je možné dokončit montáž hlásky na stěnu kabiny. Pokud máte přístup ke stěně kabiny z její vnější strany, použijte způsob připevnění, který neumožňuje demontáž z kabiny. To snižuje nebezpečí neoprávněné manipulace. Postup montáže:

  • Při montáži s přístupem vnější straně stěny kabiny máte předvrtané čtyři rohové otvory pro šrouby M4.
  • Demontujte rohové krytky přišroubované čtyřmi šrouby M4 ze zadní strany.
  • Na místo šroubů použitých k připevnění rohových krytek našroubujte do těchto krytek přiložené šrouby bez hlav „červíky“ M4 o délce 30 mm, které jsou dodány s hláskou. Dotáhněte je vnitřním šestihranným klíčem (Imbus).
  • Hlásku nasaďte na připravené otvory, z vnější strany kabiny nasaďte na šrouby vějířové podložky a našroubujte matice M4, obojí je součástí příslušenství hlásky.
  • Tento způsob montáže lze použít do tloušťky stěny výtahu 20 mm.



Pokud nemáte přístup ke stěně kabiny z její vnější strany, použijte montáž pomocí šroubů pod sklíčkem s piktogramy:

  • Zasuňte šestihranný klíč (dodaný s výrobkem) do otvoru na spodní hraně výrobku, otáčejte doleva (asi 10x), dokud nezačne klást odpor.
  • Okénko se posune samo nebo s lehkou pomocí dolů, objeví se jeho horní okraj.
  • Okénko vyklopte dopředu a vyjměte.
  • Nyní máte přístup ke dvěma otvorům v rozích okénka. Přiložte hlásku na stěnu kabiny s připravenými otvory a přišroubujte jej přiloženými vruty. Ty jsou vhodné pro montáž na překližku, dřevotřísku, lamino apod. Pro montáž na jiné materiály použijte jiný vhodný typ šroubů, případně šrouby M4 do připravených závitových otvorů.
  • Vložte okénko zpět a šestihranným klíčem jej upevněte, otvorem na dolní hraně výrobku, otáčejte doprava asi 10x, okénko se musí zasunout pod okraj panelu. Dotáhněte mírnou silou.




Připojení indukční smyčky pro nedoslýchavé

Indukční smyčka určená pro nedoslýchavé je součástí hlásky Kompakt. Další příslušenství není pro daný případ nutné.
