4. Komunikace ve výtahových šachtách

Ve výchozím režimu pracuje 2N Lift8 (L8) jako komunikační systém, který zajišťuje komunikaci mezi hláskami umístěnými ve výtahové šachtě a jejich spojení s dispečinkem. Systém je řízen centrální jednotkou (CJ), která zajišťuje spojení připojených hlásek s centrálním dispečinkem. Pomocí splitterů se k CJ připojují jednotlivé hlásky z kabiny výtahů, z šachty, ze strojovny. Každý splitter je navržen pro použití v jedné výtahové šachtě. Samotná CJ obsahuje vlastní interní splitter. K CJ lze připojit maximálně 7 dalších splitterů. Systém 2N Lift8 je tedy schopen zajistit komunikaci až v 8 výtahových šachtách (CJ + 7 splitterů).

K internímu splitteru centrální jednotky je možné připojit 5 nebo 8 hlásek v závislosti na šarži centrální jednotky Lift8. Šarže se určuje podle sériového čísla centrální jednotky. Sériové číslo se skládá ze tří částí oddělených spojovníkem, druhá část (čtyřčíslí) označuje je číslo šarže.

Objednací číslo CJ

Šarže s možností připojení 8 hlásek

918600EXX-0126-XXXX a vyšší


V rámci každého výtahu lze připojit až 7 typů umístění hlásek:

  1. Střecha kabiny 1
  2. Uvnitř kabiny 1
  3. Pod kabinu 1
  4. Dno šachty
  5. Střecha kabiny 2
  6. Uvnitř kabiny 2
  7. Pod kabinu 2

Do systému je možné připojit také požární hlásku Fireman nebo evakuační hlásku MEEF umístěnou mimo šachtu, která aktivuje prioritní hovor s kabinou výtahu.

Základní vlastnosti

  • Možnost připojit až 8 výtahů
  • Různá komunikační rozhraní (PSTN, GSM, UMTS, VoIP, LTE)
  • Hlásky pro kabinu, šachtu, strojovnu, záchranné složky
  • Optimální akustické vlastnosti
  • Vestavěný záložní akumulátor
  • Snadné ovládání i nastavení – hlasový automat
  • Funkce „kontrolní volání"
  • Možnost blokování výtahu při poruše spojení
  • Interní komunikace – „trifonie"
  • Vzdálená údržba
  • Pravidelná automatická kontrola funkcí
  • Nastavení po telefonu nebo pomocí PC (přes USB, nebo internet)
  • USB rozhraní
  • Možnost nahrát vlastní hlášení
  • Možnost lokálního dispečinku (InterKom)
  • Funkce Fireman

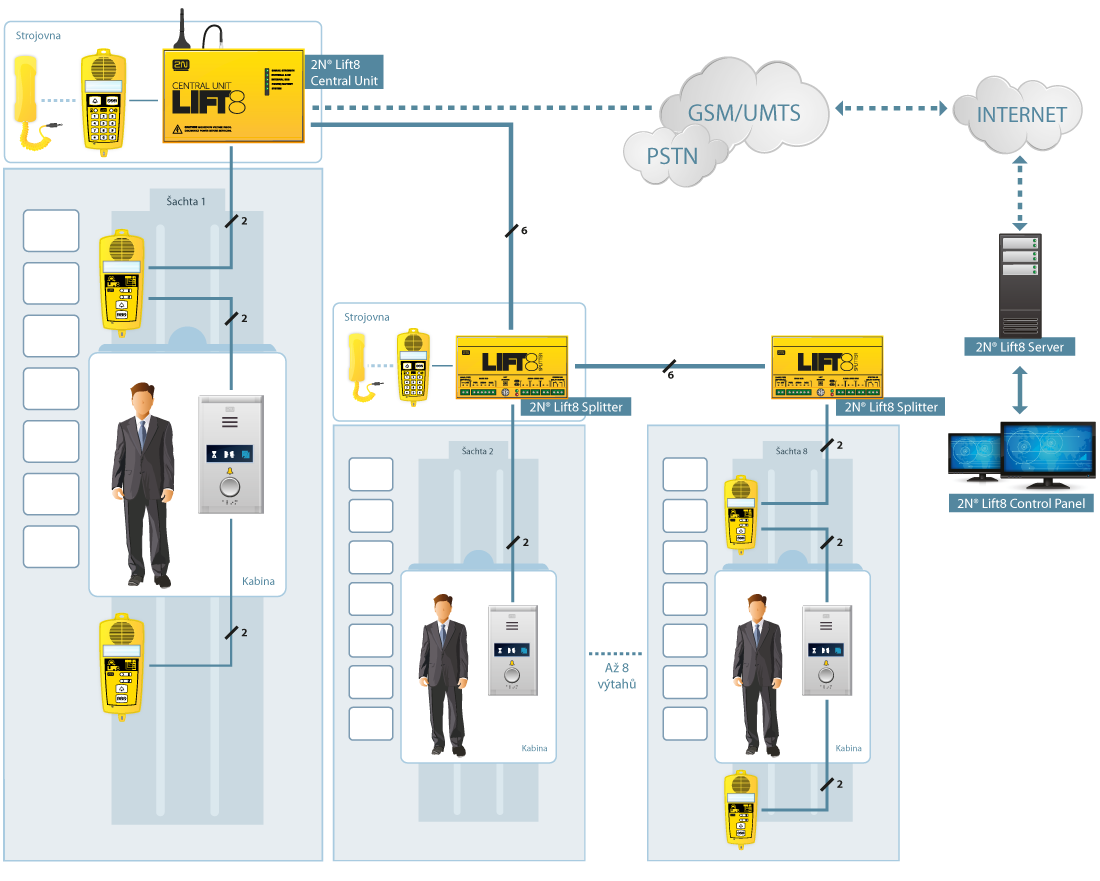

Schéma systému

Příklad zapojení Centrální jednotky, splitterů a hlásek systému 2N Lift8

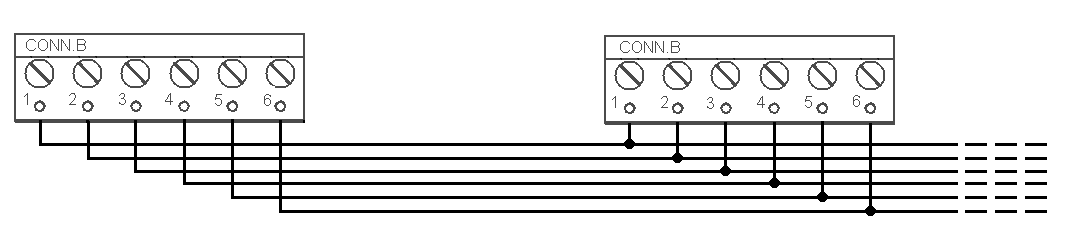

Hlavní sběrnice



Sběrnice (Hlásky)
