4.7 Kontrola kompletnosti systému a audio test hlásek

Funkce

Systém hlídá pouze kabinové a Fireman hlásky, které byly nastaveny (byly připojeny při nastavování tlačítkem RESET). Nově přidané hlásky již systém nehlídá. Aby hlídal i nově přidané hlásky, musí se opět nastavit tlačítkem RESET.

V ServiceTool jsou tyto hlásky zobrazeny v menu Dohled – Připojené jednotky. Service Tool monitoruje kompletnost pouze kabinových hlásek, Fireman jednotek a MEEF evakuační hlásky.

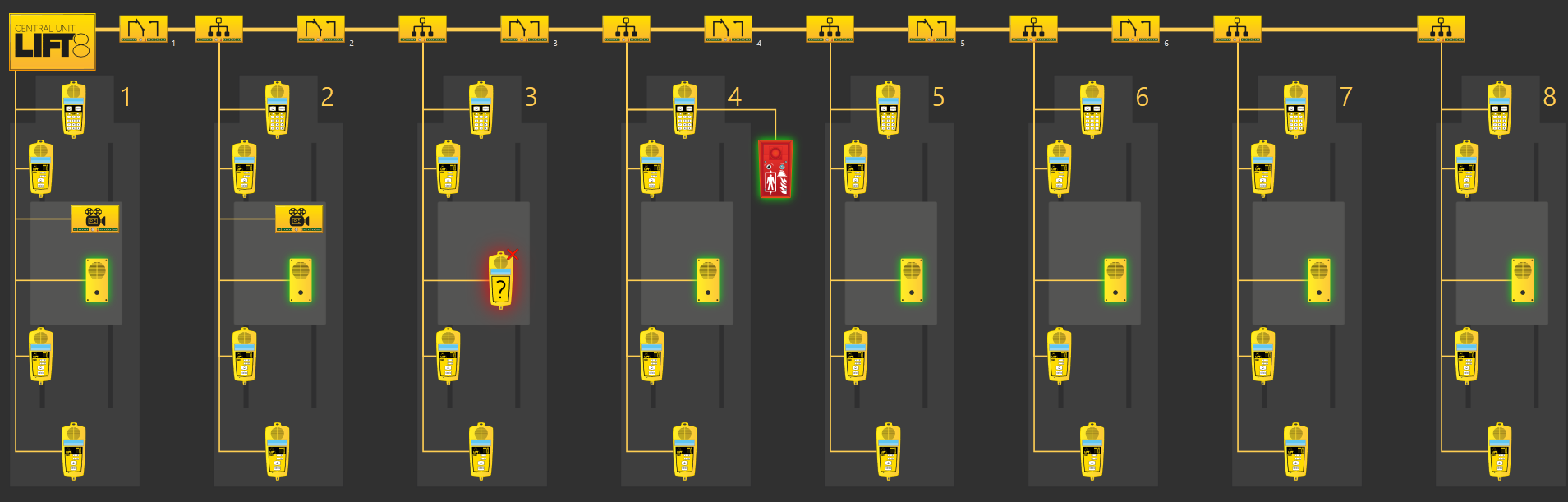

Zobrazení kontrolovaných hlásek v ServiceTool

• připojené kabinové a Fireman hlásky, které jsou hlídané a v pořádku, blikají zeleně.
• pokud hláska chybí, bliká červeně (viz kabina v šachtě 3).

Pokud v systému nějaká hláska chybí, tak není provedeno kontrolní volání a LED INTERNAL BUS svítí červeně.

Nastavení kontroly kompletnosti systému

Nastavení se provede pomocí tlačítka RESET.

Stisknete tlačítko a držte jej, dokud se červeně nerozsvítí všechny LED. Poté jej pusťte a vyčkejte, až se žlutě rozbliká LED INTERNAL BUS. Nyní tlačítko krátce stiskněte. Od této chvíle bude systém hlídat, zda jsou všechny hlásky (kabina, Fireman) připojené a funkční.

Audio test hlásek

Parametrem 993 lze zapnout kontrolu audia hlásek. Po kontrolním volání se provede audio test pouze kontrolovaných hlásek (kabina, Fireman). Pokud jsou všechny hlásky v pořádku, bude provedeno příští kontrolní volání. Pokud byla zjištěna chyba při audio testu (jedné i více hlásek), příští kontrolní volání nebude provedeno.

Po chybném audio testu bliká LED INTERNAL BUS červeně.

Událost po chybě audia

O chybném audio testu je možné informovat pomocí události. Nastavení se provádí přes Service tool v menu události – chyba audia. Při vyhodnocení chybného audio testu je vykonána událost.

Máte na výběr z následujících možností:

• aktivace výstupu na IO modulu
• deaktivace výstupu na IO modulu
• Poslat SMS – nastavte telefonní číslo a text
• Poslat systémovou SMS – nastavte pouze telefonní číslo
• Provozní volání – hovor je sestaven na číslo v par 081–088 (provozní volání), tento druh hovoru používá pro přenos protokol CPC Antenna, CPC KONE nebo P100
  Provozní volání u této události je možné, pouze pokud je nastaven protokol CPC Antenna 2N ext., CPC KONE 2N ext nebo P100 2N Ext v parametrech 181–186. U protokolů CPC KONE 2N Ext a P100 2N Ext musí být v Control panelu nastaveno CPC KONE nebo P100. U protokolu CPC Antenna 2N Ext je nutnost nastavit v Control panelu protokol CPC Antenna 2N Ext.

Další událost je možné vykonat událost, pokud proběhne audio test v pořádku. Je možné vykonat stejné události jako při chybě audia (aktivace/deaktivace IO modulu, poslat SMS nebo zavolat provozní volání). Toto nastavení proveďte opět přes Service Tool (Menu konfigurace – Události – Zaseknuté tlačítko).

Zrušení kontroly kompletnosti systému

1. Pro zrušení kontroly kompletnosti systému musíte odpojit všechny hlásky. Nejlépe se to provádí přímo na CJ, kde odpojíte hlavní sběrnici a sběrnici hlásek. CJ chvíli trvá (několik desítek sekund), než zjistí odpojení všech jednotek. Proto je dobré zkontrolovat přes Service tool, zda jsou opravdu již všechny jednotky odhlášeny.
2. Poté stiskněte tlačítko RESET a držte jej, dokud se červeně nerozsvítí všechny LED.
3. Tlačítko RESET pusťte a vyčkejte, až se žlutě rozbliká LED INTERNAL BUS.
4. Nyní tlačítko krátce stiskněte. Nyní systém nehlídá žádné jednotky.

Parameter 990

Provozní volání (chyba audia, audio opraveno) můžete nastavit parametrem 990. Podrobnější informace naleznete v kapitole Programování.
