5. Evakuační režim
Systém 2N Lift8 (L8) v evakuačním režimu zajištuje spolehlivou komunikaci s patry evakuačního výtahu, což je klíčové pro bezpečnou a rychlou evakuaci osob v případě nouze.
Systém je řízen centrální jednotkou (CJ), která zajišťuje telekomunikační spojení hlásek s IP telefonem. V průběhu evakuace tak odpovědná a proškolená osoba prostřednictvím IP telefonu komunikuje s lidmi na jednotlivých patrech a zajišťuje tak jejich evakuaci.
Hlásky v patrech se připojují na sběrnici (dvojici vodičů) a přes splitter se připojují k CJ. Samotná CJ obsahuje vlastní interní splitter. K CJ lze připojit maximálně 7 dalších splitterů. Ke každému splitteru je možné připojit až 8 hlásek. Systém 2N Lift8 tedy může obsluhovat až 64 hlásek/pater.
Hlásky se číslují od 1 do 64. Pro každý splitter je alokováno 8 pozic, viz následující tabulka:
| Adresa splitteru | Čísla hlásek |
|---|---|
| Splitter 1 (interní splitter v CJ) | 1 až 8 |
| Splitter 2 | 9 až 16 |
| Splitter 3 | 17 až 24 |
| Splitter 4 | 25 až 32 |
| Splitter 5 | 33 až 40 |
| Splitter 6 | 41 až 48 |
| Splitter 7 | 49 až 56 |
| Splitter 8 | 57 až 64 |
Aktivace režimu
Přepnutí systému Lift8 do evakuačního režimu je potřeba naprogramovat změnou parametru 996 na hodnotu 1 (povoleno). Nastavování parametrů je popsáno v kapitole 3. Konfigurace systému.
Schéma systému
 |

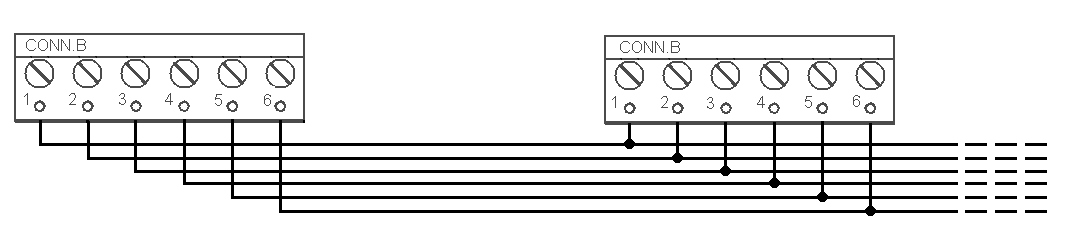

Hlavní sběrnice
 |
Sběrnice (Hlásky)
 |
