5.1 Spojení s IP telefonem

Systém 2N Lift8 lze propojit s jakýmkoli IP telefonem. Tento manuál se zaměřuje na nastavení spojení s telefonem 2N IP Phone D7A, pro který byl evakuační režim speciálně navržen.

EVAC používá Direct Sip Call bez registrace.

Upozornění

Zařízení Lift8 v režimu Direct Call používá protokol UDP. Zařízení D7A musí být nastaveno také na režim UDP.

Nastavení ve 2N Lift 8 Service Tool

  1. Přejděte do Konfigurace > Parametry.
  2. Vytvořte nový seznam kliknutím na ikonu pod oknem tabulky.
  3. Rozbalte záložku Nastavení sítě:
    1. V parametru 1100 zakažte přidělování dynamické IP adresy DHCP serverem (1100=0).
    2. V parametrech 1101 a 1102 nastavte statickou adresu Centrální jednotky Lift8.
    3. Jako výchozí bránu (parametr 1103) nastavte IP adresu telefonu 2N IP Phone D7A.
    4. Pro spojení hovoru bez potvrzení nastavte parametr 111 na hodnotu 2. Výchozí je potvrzení DTMF 1.
  4. V parametru 011 nastavte IP adresu zařízení 2N IP Phone D7A. Tento parametr určuje, kam budou směrovány hovory z evakuačních hlásek.

  5. Provedené změny nahrajte na zařízení kliknutím na pod oknem tabulky.


Poznámka

  • Pokud je systém Lift8 již nakonfigurován a chcete provést změny v již existující konfiguraci, nezakládejte nový set parametrů, ale načtěte data ze zařízení.

Nastavení názvů hlásek

Hlásky se číslují od 01 do 64. Pro každý splitter je alokováno 8 pozic. Toto číslování hlásek obvykle neodpovídá číslování pater v budově, je tedy dobré hlásky pojmenovat.

  1. Přejděte do Evakuace > Seznam kontaktů.

  2. Hlásky pojmenujte podle jejich skutečného umístění.

  3. Provedené změny nahrajte na zařízení kliknutím na pod oknem tabulky.

Tip

  • Seznam můžete uložit jako XML soubor a později jej nahrát do adresáře IP telefonu.

Poznámka

  • Pokud je systém Lift8 již nakonfigurován a chcete provést změny v již existující konfiguraci, nezakládejte nový set parametrů, ale načtěte data ze zařízení.

Nastavení 2N IP Phone D7A

  1. Nastavte telefonu statickou IP adresu v menu telefonu: Nastavení > Pokročilé nastavení (výchozí heslo: admin) > Síť > WAN port > IPv4.
  2. Do internetového prohlížeče zadejte IP adresu telefonu.
    Aktuální IP adresu lze vždy zjistit v menu telefonu: Nastavení > Stav > Síť > Ipv4 stav.
  3. Zadejte přihlašovací údaje.
    Výchozí uživatelské jméno je admin a heslo je admin.
  4. Přejděte na Účet > Registrovat.

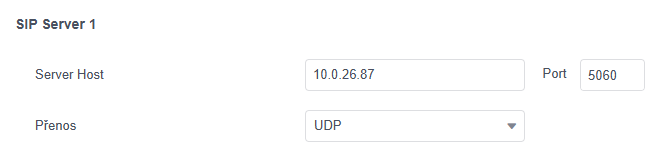

  5. V SIP Server 1 nastavte Server Host na IP adresu centrální jednotky Lift8.



      6. Změny uložte kliknutím na tlačítko Potvrdit.

Nastavení adresáře

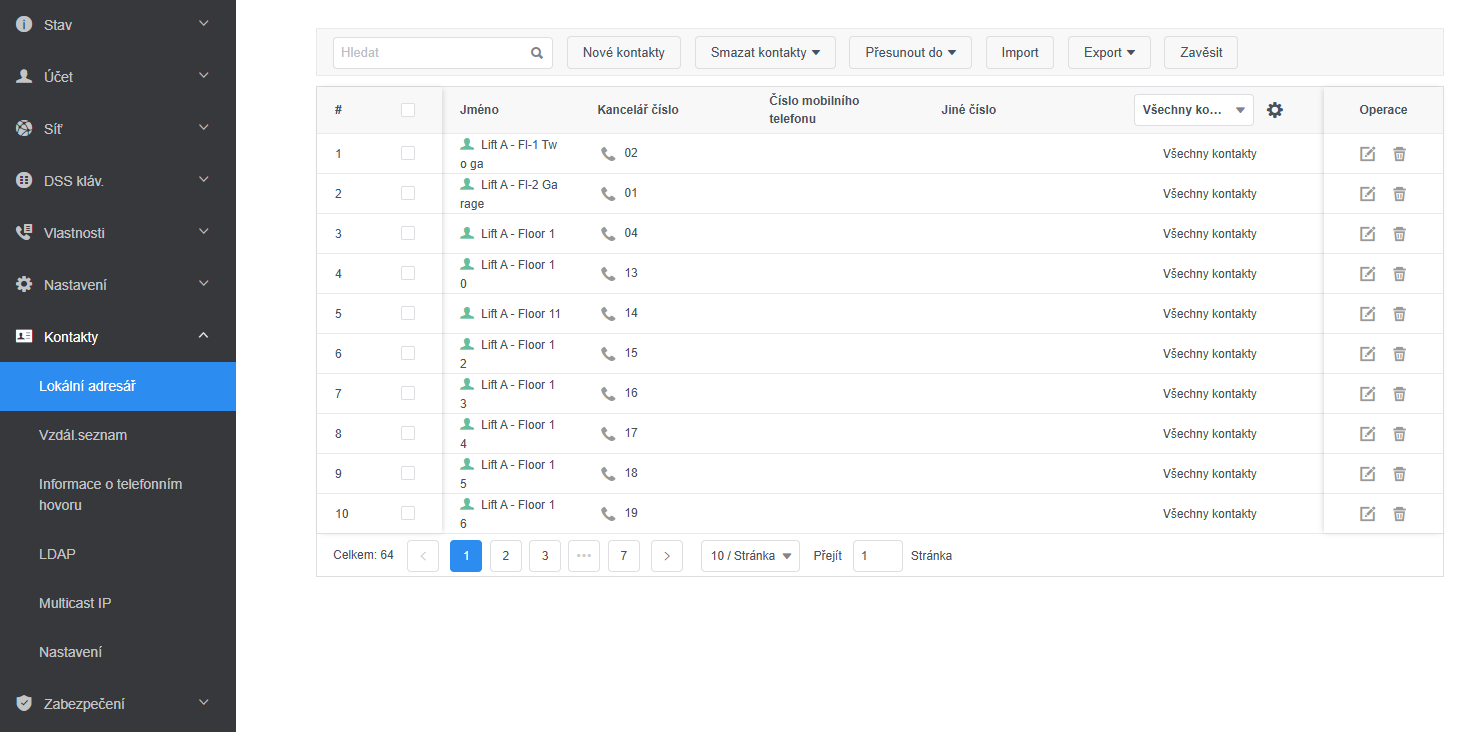

  1. Přejděte na stránku Kontakty > Lokální adresář.
  2. Vytvořte nový kontakt pro každé patro nebo importujte seznam kontaktů z XML souboru pomocí Service Tool.
    • Kontakt pojmenujte tak, aby bylo zřejmé, v jakém patře se nachází.

    • Kancelář číslo je číslo hlásky (01–64)

      Upozornění

      • Pro správné zobrazení názvu hlásky na IP telefonu je nutné používat dvojciferné číslování (01–09).
    • U volby účtu vyberte hodnotu "Auto".
  3. Vytvořte kontakt s kancelář číslem 99. Vytočení tohoto čísla odešle na všechny hlásky v systému evakuační hlášení.

Tip

  • Seznam kontaktů můžete exportovat jako XML soubor a později jej nahrát do seznamu kontaktů v 2N Lift8 Service Tool.
