9.4 Zkoušky funkčnosti podle EN 81-28

Tato kapitola popisuje postupy pro ověření funkčnosti systému nouzové signalizace ALARM u výtahu s 2N Lift8 podle požadavků normy EN 81-28. Zkoušky je nutné provádět před uvedením výtahu do provozu a pravidelně v rámci údržby.

Příprava

Připojte centrální jednotku k aplikaci 2N Lift8 Service Tool v počítači a poznamenejte si nastavení následujících hodnot:

Připravte si také číslo šachty, ve které se zkoušený výtah nachází. Číslo šachty určuje adresování na splitteru. Adresa 1 je vyčleněna pro šachtu napojenou přímo na centrální jednotku.

6.2.2 Informace nouzové signalizace ALARM (4.1.2)

1. Stiskněte a držte tlačítko ALARM se symbolem zvonku po dobu nutnou pro spuštění testovacího alarmu (min. 30 s).
2. Zkontrolujte, zda se rozsvítí žlutá LED a ozve se zvukový signál. Signalizaci ověřte podle tabulky Vizuální a zvukové signály v kleci výtahu.
3. Při spojení hovoru s vyprošťovací službou zkontrolujte, zda začne blikat zelená LED.
4. Ověřte oboustrannou hlasovou komunikaci s vyprošťovací službou.

6.2.3 Konec nouzové signalizace ALARM (4.1.3)

1. Proveďte kroky zkoušky Informace nouzové signalizace ALARM.
2. Vyzvěte vyprošťovací službu k ukončení hovoru.
3. Zkontrolujte, zda po ukončení hovoru přestane svítit zelená LED. Žlutá LED nadále svítí.
4. Ukončete režim vyproštění.
   • Ukončení tlačítkem 2
     1. Stiskněte Tlačítko 2 po dobu 3 s.
        Tlačítko 2 je externí tlačítko zapojené v konektoru hlásky označeného jako ALARM 2; umístění určuje instalační firma.
   • Ukončení zadáním hesla
     1. Zavolejte za centrální jednotku: vytočte číslo centrální jednotky Lift8 nebo stiskněte a držte hvězdičku na hlásce Strojovna (alespoň 2 sekundy).
     2. Stiskněte DTMF 9 pro vstup do administrace.
     3. Stiskněte DTMF 2 pro ukončení vyproštění.
     4. Stiskněte číslo šachty (1–8), ve které se hláska nachází.
     5. Zadejte heslo pro vyproštění a potvrďte jej hvězdičkou.
5. Zkontrolujte, zda přestala svítit žlutá LED.

6.2.4 Nouzové elektrické napájení (CJ) (4.1.4)

1. Odpojte napájecí kabel centrální jednotky (CJ) ze zásuvky 230 V.
2. Ověřte funkcionalitu signalizace ALARM podle instrukcí v Informace nouzové signalizace ALARM a Konec nouzové signalizace ALARM.
   Funkce ALARM musí fungovat stejně, i když je centrální jednotka napájena nouzovým napájením.
3. Odpojte zařízení od zdroje nouzového napájení (odpojte akumulátory v centrální jednotce).
   1. Povolte tři šrouby na horním krytu CJ.
   2. Posuňte horní kryt CJ tak, abyste jej mohli sundat.
   3. Při sundávání krytu postupujte opatrně, dejte pozor na uzemňovací vodič spojující kryt se spodním dílem CJ. Pokud je to možné, vodič neodpojujte!

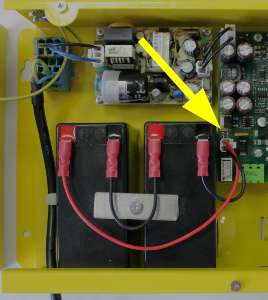

   4. Odpojte FASTON kabel od základní desky.


4. Zapojte napájecí kabel CJ do zásuvky 230 V.

5. Zkontrolujte stav LED indikátorů na centrální jednotce – při odpojeném nouzovém napájení má POWER/BATTERY svítit červeně.
6. Po konci zkoušky opět propojte akumulátory se základní deskou pomocí FASTON kabelu. Dodržte polaritu zapojení.
7. Vraťte na CJ horní kryt a utáhněte šrouby, které kryt drží. Během nasazování krytu se přesvědčte, že je uzemňovací vodič spojen s krytem!
8. Ověřte, že LED s označením BATTERY/POWER již nesvítí červeně.

6.2.5 Vizuální a zvukové signály v kleci výtahu (4.1.5)

U některých hlásek jsou externí LED vyvedeny do kabiny výtahu. Za jejich umístění zodpovídá instalační firma. Zkontrolujte, zda jsou externí LED vyvedeny do kabiny výtahu.

Níže uvedená tabulka uvádí pouze signály, které jsou přímo na zařízeních (v kleci i mimo ni).

6.2.6 Komunikace (4.1.8), prověření nouzové signalizace ALARM (4.1.6), identifikace (4.1.7)

Komunikační odezva

1. Zajistěte, aby nebyly dveře výtahu plně otevřené.
2. Stiskněte tlačítko ALARM se symbolem zvonku na dobu stisku tlačítka ALARM (parametr 962).
3. Zkontrolujte, zda se rozsvítí žlutá LED a ozve se zvukový signál.
4. Při spojení hovoru s vyprošťovací službou zkontrolujte, zda začne blikat zelená LED.
5. Ověřte oboustrannou komunikaci s vyprošťovací službou.

Prověření a opětovné spuštění ALARMu

1. Zajistěte, aby nebyly dveře výtahu plně otevřené.
2. Stiskněte tlačítko ALARM se symbolem zvonku na dobu stisku tlačítka ALARM (parametr 962).
3. Zkontrolujte, zda se rozsvítí žlutá LED a ozve se zvukový signál.
4. Při spojení hovoru s vyprošťovací službou zkontrolujte, zda začne blikat zelená LED.
5. Ověřte oboustrannou komunikaci s vyprošťovací službou.
6. Vyzvěte vyprošťovací službu k ukončení hovoru.
7. Zkontrolujte, zda po ukončení hovoru přestane svítit zelená LED. Žlutá LED nadále svítí.
8. Krátce stiskněte tlačítko ALARM.
9. Zkontrolujte, zda se ozve zvukový signál signalizující spojování hovoru. Systém musí navázat spojení okamžitě po krátkém stisku.
10. Při spojení hovoru s vyprošťovací službou zkontrolujte, zda začne blikat zelená LED.

Identifikace

Zda je zařízení správně identifikováno na straně přijímacího zařízení, je nutné ověřit na přijímacím zařízení. Přijímací zařízení není v portfoliu systému 2N Lift8.

Přístupnost a spolehlivost

Komunikaci při nedostupnosti hlavního přijímacího zařízení a záznamy o samočinných zkouškách (provozních volání) je potřeba ověřit na přijímacím zařízení. Přijímací zařízení není v portfoliu systému 2N Lift8.
