2.2 Instalación mecánica
Montaje en una superficie sólida
Para el montaje estable de 2N® SIP Speaker Horn en la pared o en otra superficie sólida sirve el soporte del reproductor. Este soporte hay que fijarlo mediante tornillos o tornillos con rosca en el material de base. Durante el taladrado de los orificios respete las dimensiones en la siguiente figura.
 |

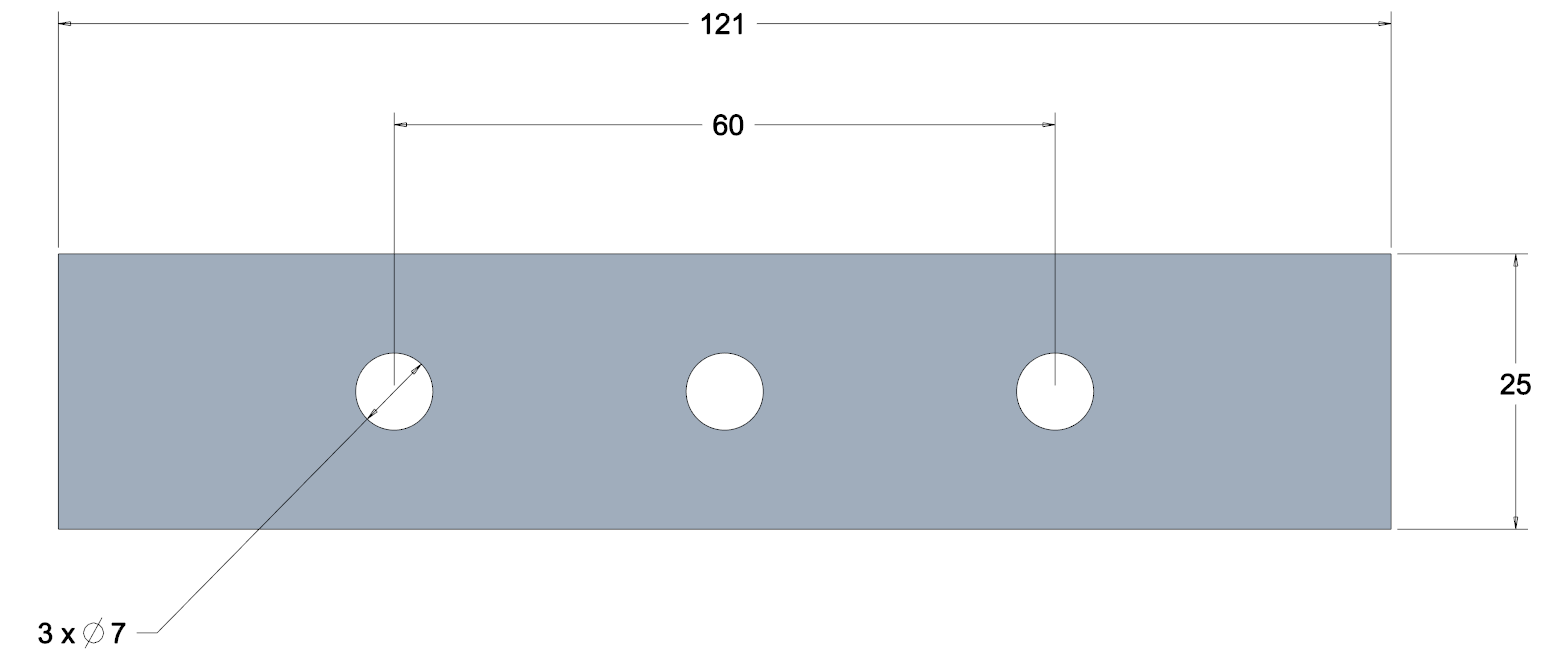

Orificios de montaje
 |

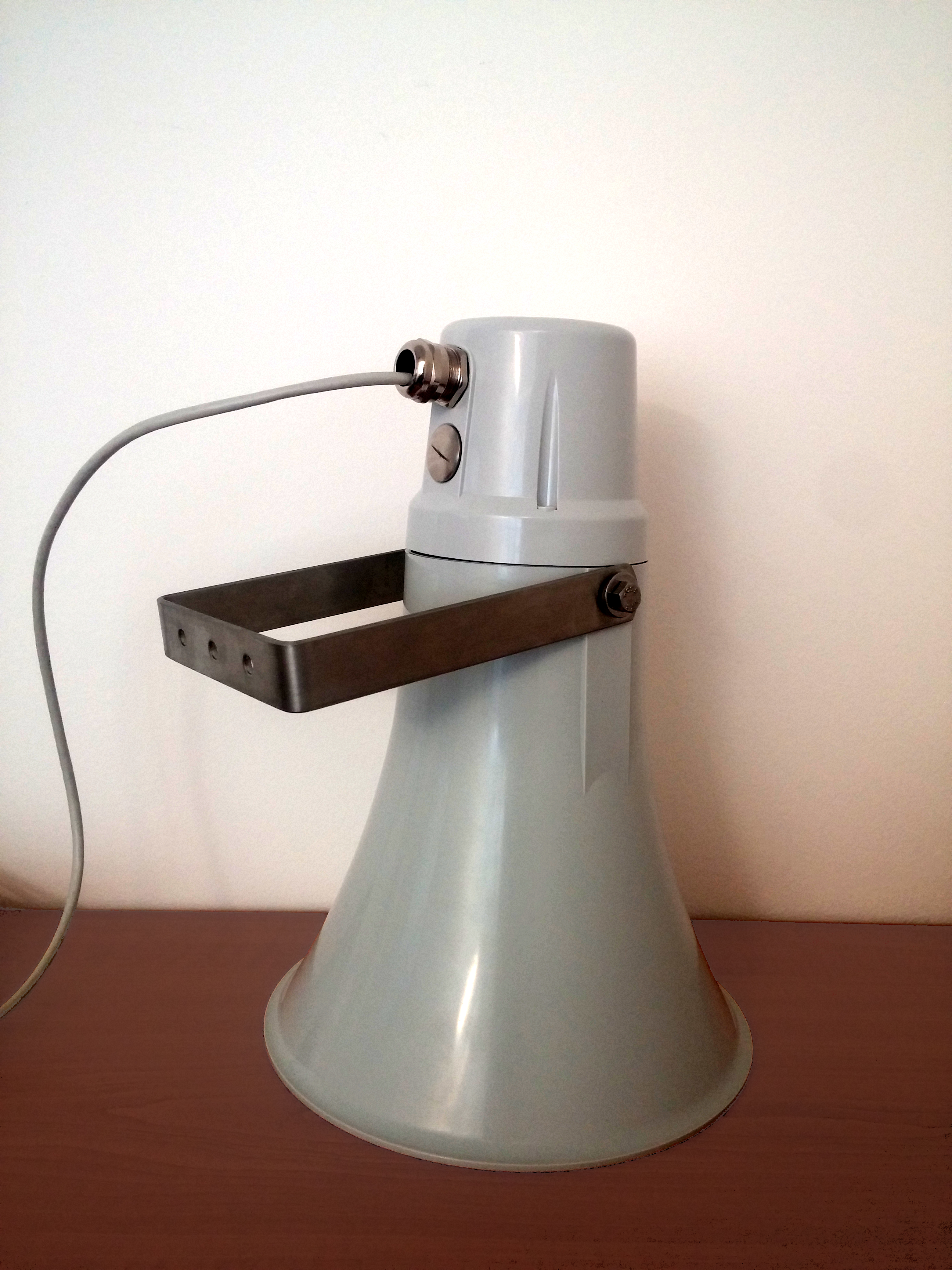

Soporte del reproductor
Advertencia
- Para garantizar el grado de protección IP, apriete los tornillos entre el cuerpo y el canal auditivo con un par de 0,85 Nm. Si se excede el valor recomendado, pueden producirse grietas en las uniones roscadas.
Sellado mediante el pasacable
El pasacable sirve para sellar y para impedir la penetración del agua a la placa base y con ello previene su destrucción.
Consejo
- A través del pasacable grande se puede pasar el cable de red con la terminación RJ-45 incluida. El procedimiento está especificado más abajo.
 |

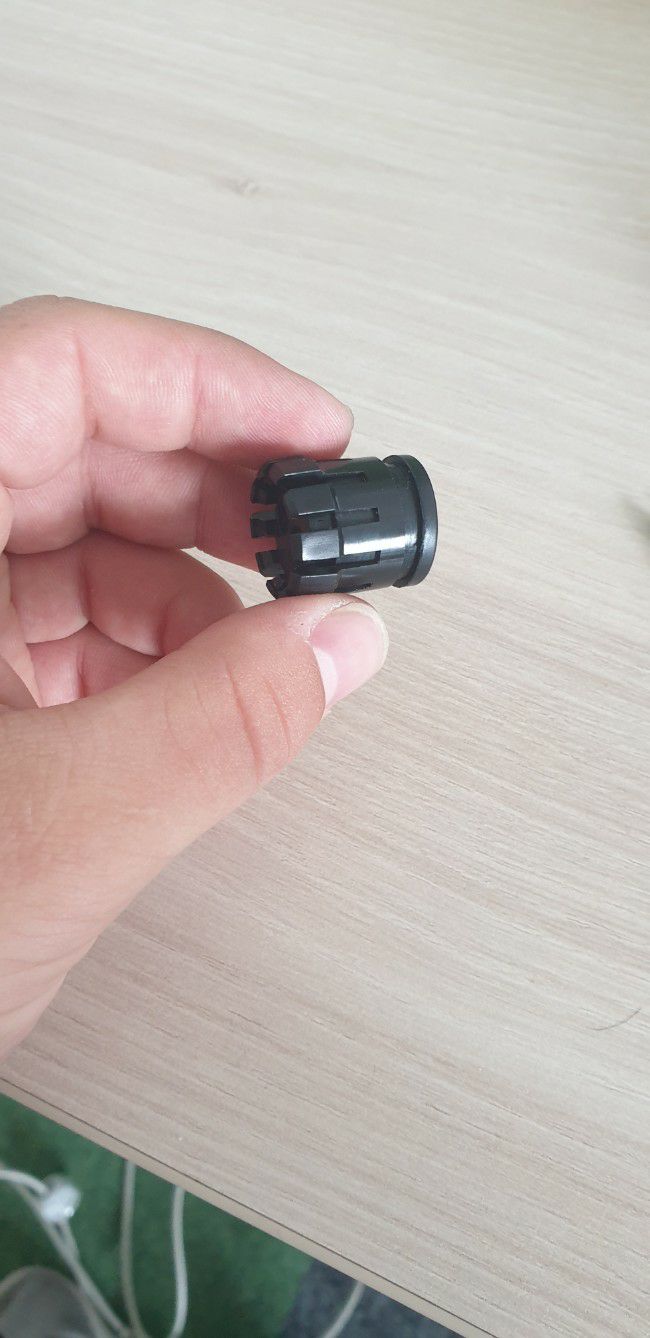

Ejerciendo presión extraiga la empacadura del casquillo de plástico.
 |

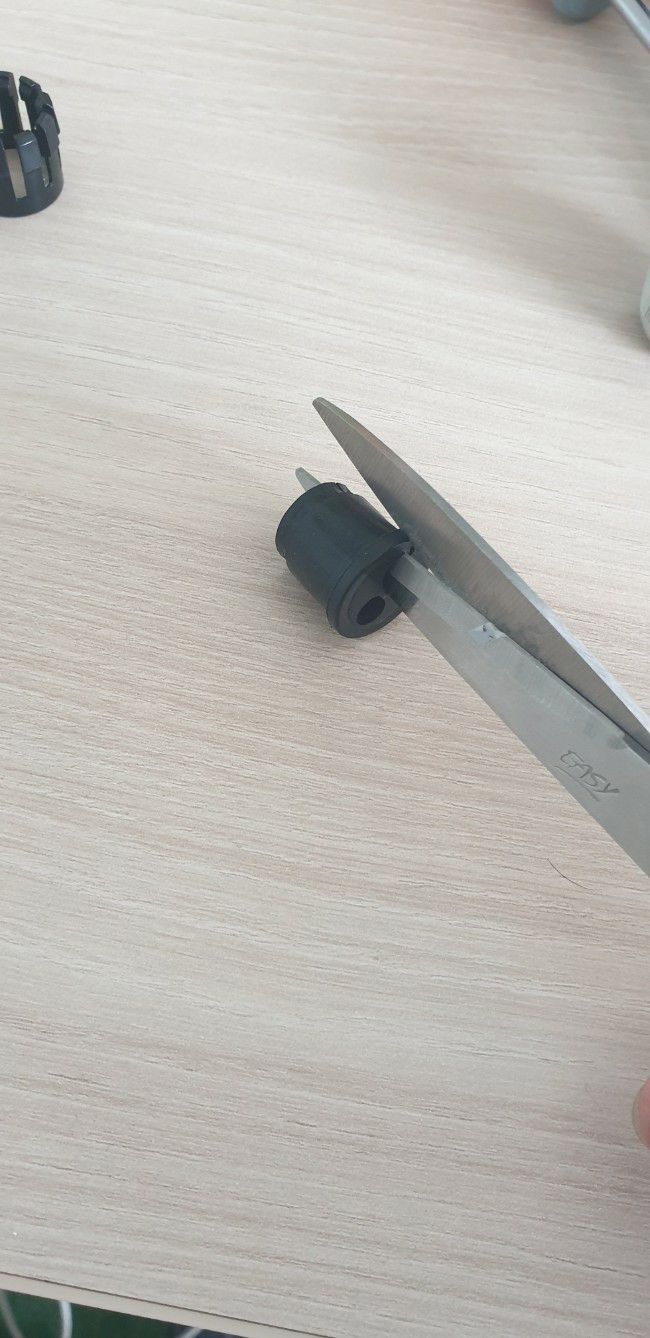

Corte con tijeras la empacadura según la figura para poder introducir el cable UTP.
 |

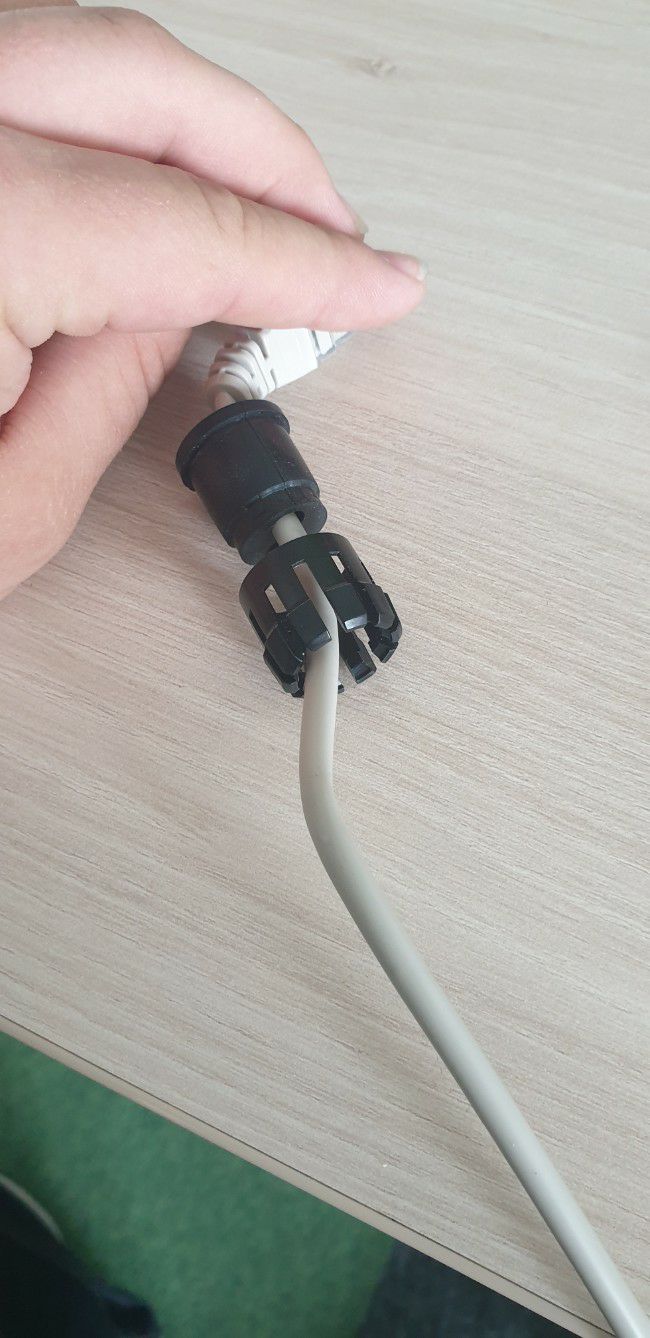

Primero ponga el casquillo, luego la empacadura y luego introduzca el cable UTP en la propia empacadura.
 |

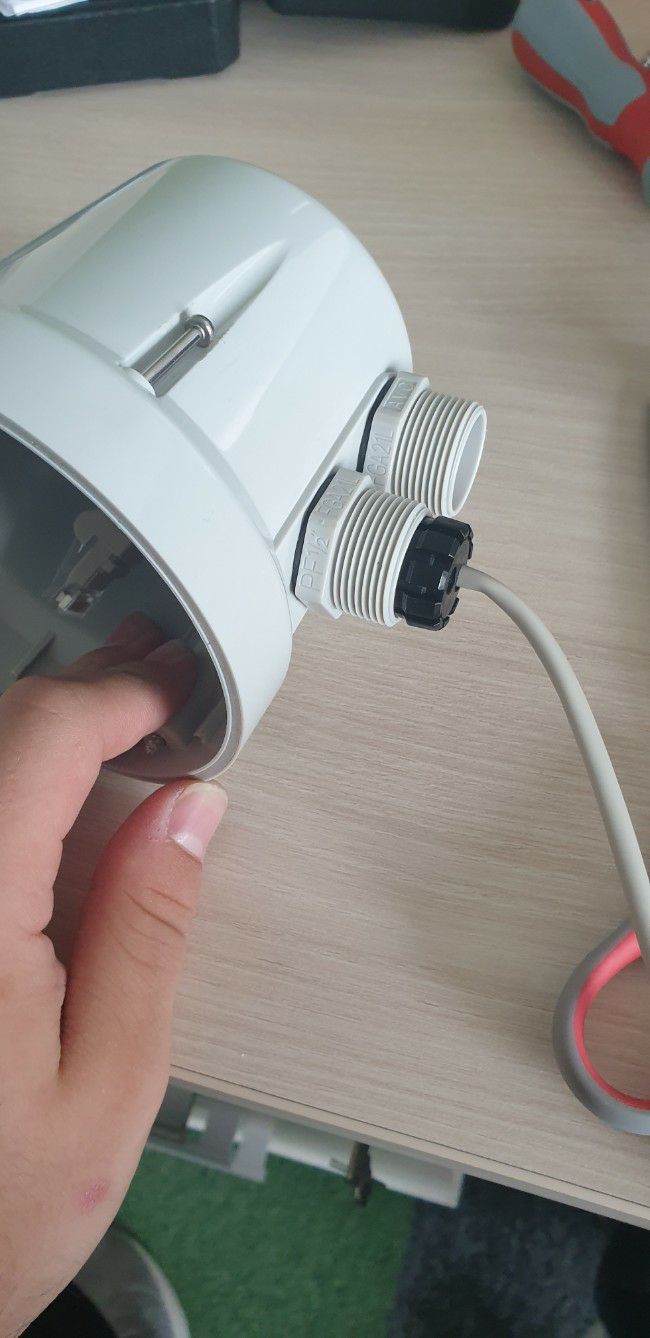

Tras pasar el cable coloque la empacadura con la pieza de plástico en el lugar determinado.
 |

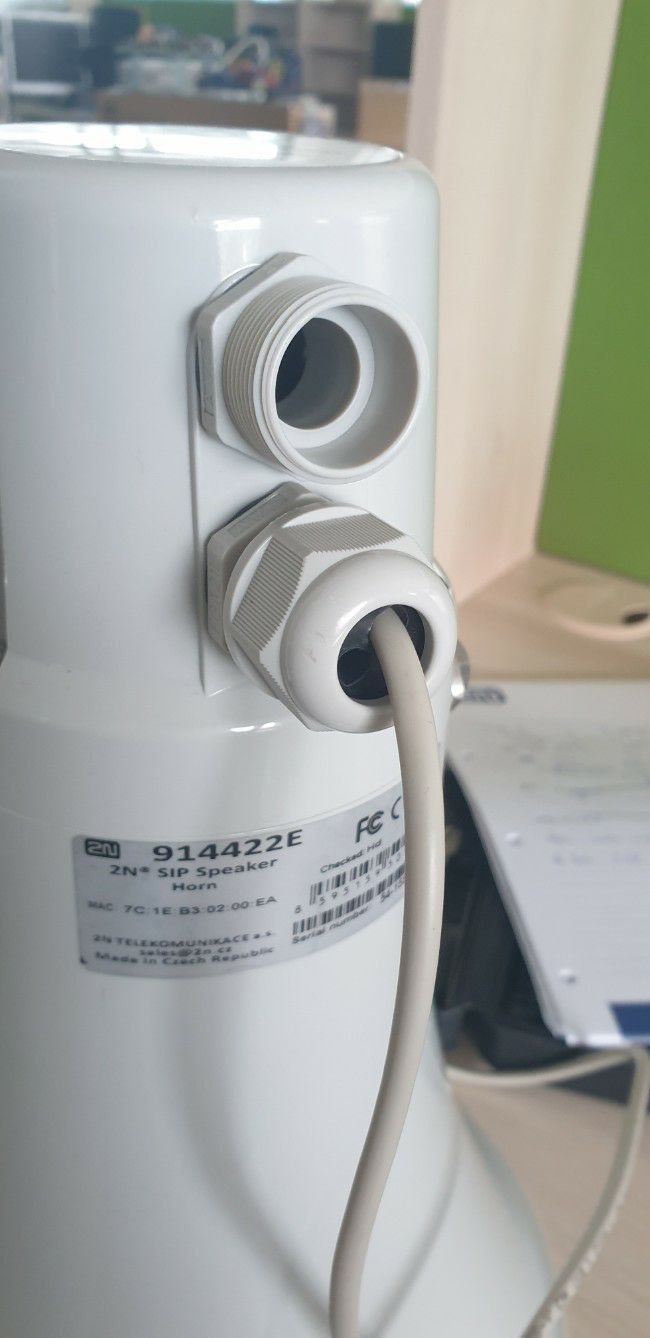

La unidad está ahora protegida contra la penetración del agua.
Advertencia
- La garantía no cubre los daños causados por la penetración del agua en el dispositivo al no haber utilizado los pasacables que sirven de empacadura.
