2.3 Instalación eléctrica
Como proceder – paso a paso
La conexión eléctrica de 2N SIP Speaker Horn es muy sencilla. Para prevenir daños en el dispositivo, event. lesión por descarga eléctrica, durante la instalación proceda según los siguientes pasos:
- conecte el micrófono externo (opcional);
- conecte el cable UTP;
- conecte la alimentación 24 V (no conecte en el caso de utilizar PoE).
Aviso
- Es muy importante conectar la entrada de alimentación de 2N SIP Speaker Horn como última. Proceda de la misma manera también en el caso de alimentación desde la red LAN mediante PoE.
- El dispositivo debe formar parte de la instalación eléctrica del edificio.
La potencia del amplificador, que está conectado al reproductor 2N SIP Speaker Horn, depende del tipo de alimentación, ver la tabla siguiente:
| Tipo de alimentación | Potencia del amplificador |
|---|---|
| PoE, IEEE 802.3af | 8 W |
| 24 V / 2 A | 25 W |
Conexión del micrófono
|

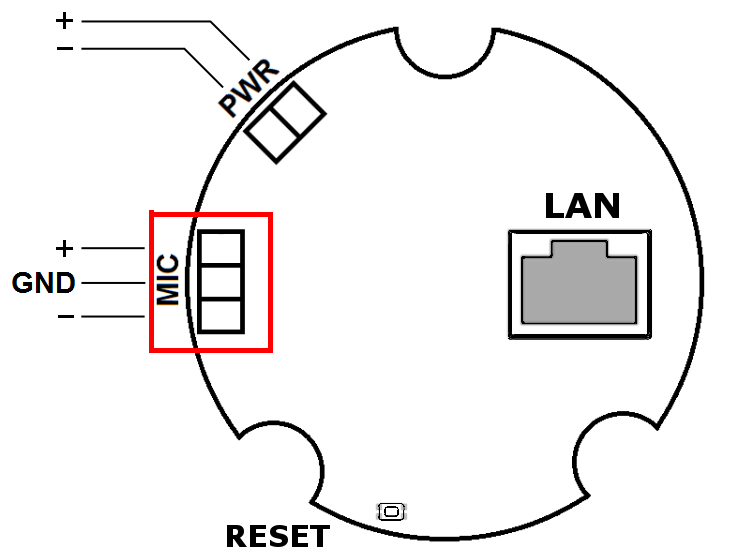

Micrófono simétrico
|

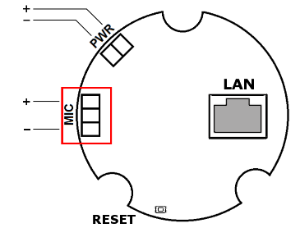

Micrófono asimétrico
Conexión del micrófono
Conexión LAN
2N SIP Speaker Horn se puede conectar a la red local común mediante la interfaz LAN. Para ello sirve el conector RJ-45 en el panel posterior del dispositivo. Para una conexión fiable utilice siempre cables de categoría CAT-5e o superior.
 |

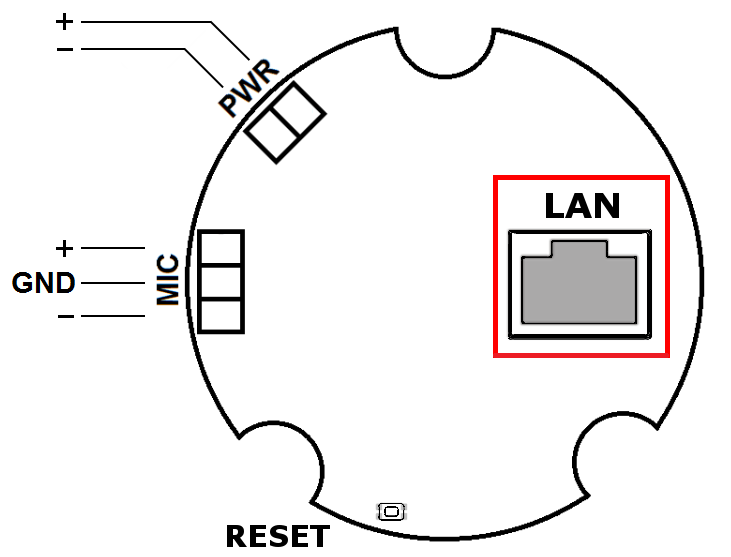

Conexión de la red local.
Lainterfaz LAN está equipada con función Auto MDIX para la detección automática del cable directo o cruzado.
La interfaz LAN se puede a la vez utilizar para la alimentación de 2N SIP Speaker Horn mediante los elementos activos de red, event. inyectores que cumplen con la norma IEEE 802.3af.
Aviso
- En el caso de utilizar la alimentación PoE está limitada la potencia del amplificador a 8 W. Para aprovechar la máxima potencia del amplificador es necesario alimentar
2N SIP Speaker Horn desde la fuente externa 24 V DC / 2 A.
Aviso
- Recomendamos utilizar la protección contra la sobretensión para la interfaz LAN.
- Recomendamos utilizar el cable de ethernet SSTP apantallado.
Conexión de la alimentación
2N SIP Speaker Horn se puede alimentar mediante la interfaz LAN mediante los elementos de red activos o el inyector PoE. En el caso de que está opción no esté disponible, el dispositivo se puede alimentar desde la fuente 24 V DC / 2 A (N de referencia 914423E), eventualmente desde otra fuente respetando el valor nominal de la tensión, ver Parámetros mecánicos y eléctricos.
La alimentación 24 V DC se puede conectar mediante el conector de alimentación en la placa de circuitos impresos de 2N SIP Speaker Horn, que se muestra en la siguiente figura.
 |

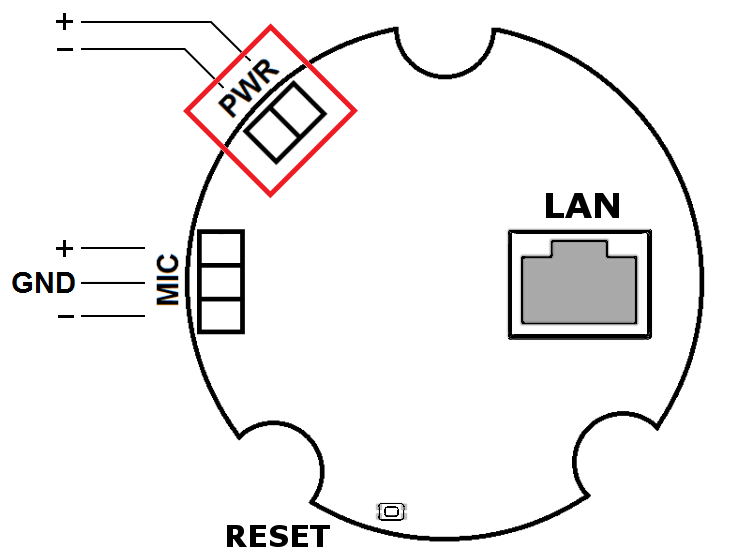

Conexión de la alimentación
Advertencia
- 2N SIP Speaker Horn no puede ser alimentado desde una fuente externa y PoE al mismo tiempo. En el caso de conexión combinada de alimentación existe el riesgo de que el dispositivo se dañe.
- En el caso de utilizar otro adaptador de alimentación que no sea el recomendado, no supere el valor nominal de la tensión de alimentación 24 V. Al mismo tiempo revise la polaridad correcta de la tensión de alimentación. En el caso de superar los valores nominales, o de conexión incorrecta, el dispositivo puede sufrir daños irreversibles.
