5. Podmínky (Conditions)
Automation definuje následující typy podmínek:
- True – vždy pravdivá podmínka
- False – vždy nepravdivá podmínka
- ProfileState – stav časového profilu
- CallState – stav probíhajícího hovoru
- AccountState – stav registrace k SIP účtu
- InputState – stav digitálního vstupu
- FlipFlopRS – klopný obvod typu RS
- FlipFlopD – klopný obvod typu D
- LogicalAnd – logický součin podmínek
- LogicalOr – logický součet podmínek
- LogicalNot – negace podmínky
- OnvifVirtualOutputState – stav virtuálního portu nastaveného z VMS
- OutputState – stav výstupu
- SwitchState – logická úroveň spínače
- SecureState – porovnává logickou úroveň s úrovní nastavenou v parametru Level
Detailní popis podmínek, jejich parametry a použití jsou popsány v následujícím textu.
True
Blok True definuje podmínku, která je vždy splněna.
Výstupní parametry
- Out
Příklad
Podmínka je vždy splněna:
 |
False
Blok False definuje podmínku, která není nikdy splněna.
Výstupní parametry
- Out
Příklad
Podmínka je vždy nesplněna:
 |
ProfileState
Blok ProfileState definuje podmínku, která je splněna v případě aktivního (příp. neaktivního) časového profilu.
Vstupní parametry
- Profile – číslo časového profilu (1–20 podle modelu interkomu).
- State – požadovaný stav profilu. Tento parametr je nepovinný.
- Platné hodnoty:
- active – profil je aktivní (implicitní hodnota)
- inactive – profil je neaktivní
- Platné hodnoty:
Výstupní parametry
- Out
Příklad
Podmínka splněna v případě neaktivního časového profilu č. 1:
 |
CallState
Blok CallState je splněn v případě definovaného stavu probíhajícího hovoru.
Vstupní parametry
- State – definuje stav hovoru.
- Platné hodnoty:
- idle – hovor neprobíhá
- connecting – hovor se spojuje (pouze odchozí hovory)
- ringing – probíhá vyzvánění
- connected – hovor je spojen
- Platné hodnoty:
- Direction – definuje směr hovoru.
- Platné hodnoty:
- incoming – příchozí hovory
- outgoing – odchozí hovory
- any – oba směry
- Parametr je nepovinný, implicitní hodnota je any.
- Platné hodnoty:
Výstupní parametry
- Out
Příklad

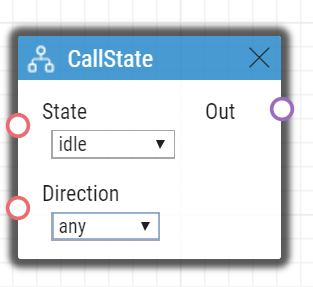

Podmínka splněna v případě neaktivního hovoru:
 |
AccountState
Blok AccountState je splněn v případě úspěšné registrace k SIP účtu.
Vstupní parametry
- Account – definuje použitý SIP účet.
- Platné hodnoty:
- 1 – účet 1
- 2 – účet 2
- Parametr je nepovinný, implicitní hodnota je 1.
- Platné hodnoty:
- State – Definuje stav registrace.
- Platné hodnoty:
- registered – účet je zaregistrován
- unregistered – účet není zaregistrován
- Parametr je nepovinný, implicitní hodnota je registered.
- Platné hodnoty:
Výstupní parametry
- Out
Příklad

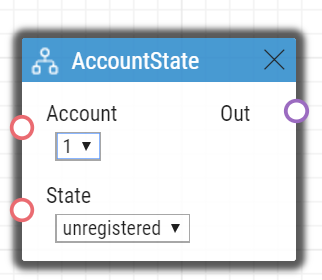

Podmínka splněna v případě nezaregistrovaného 1. účtu:
 |
InputState
Blok InputState definuje podmínku, která je splněna v případě připojení definované logické úrovně na definovaný digitální vstup.
Vstupní parametry
- Input – definuje digitální vstup.
- Platné hodnoty:
- tamper – tamper spínač
- input1 – digitální vstup 1
- input2 – digitální vstup 2
- cr_input1 – digitální vstup 1 na čtečce karet
- cr_input2 – digitální vstup 2 na čtečce karet
- Seznam platných hodnot se může lišit pro různé modely interkomů 2N IP, viz kap. Dostupné digitální vstupy a výstupy.
- Platné hodnoty:
- Level – Definuje požadovanou úroveň na digitálním vstupu. Parametr je nepovinný.
- Platné hodnoty:
- lo – logická 0
- hi – logická 1 (implicitní hodnota)
- Platné hodnoty:
Výstupní parametry
- Out
Příklad

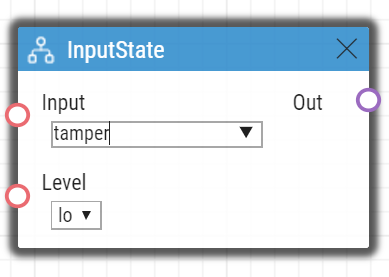

Podmínka splněna v případě sepnutého spínače tamperu (zařízení není otevřeno):
 |
FlipFlopRS
Blok FlipFlopRS je jednobitová paměťová buňka (výstupní parametr), která mění svůj stav na 1 příp. 0 při vzniku definovaných události. Výstup bloku FlipFlopRS lze použít jako podmínku řídící další akce ve složitějších případech použití Automation. Jedná se o simulaci klopného obvodu typu R-S.
Vstupní parametry
- Set – definuje událost, která nastaví podmínku do stavu splněno (1).
- Reset – definuje událost, která nastaví podmínku do stavu nesplněno (0).
- ResetValue – výchozí hodnota podmínky po restartu zařízení. Parametr není povinný.
- Platné hodnoty parametrů:
- 0 – podmínka je nesplněná (implicitní hodnota)
- 1 – podmínka je splněná
Výstupní parametry
- Out
Příklad
Podmínka bude splněna při vzniku události 1 a nesplněna při vzniku události 2:
 |
FlipFlopD
Blok FlipFlopD je jednobitová paměťová buňka (výstupní parametr), která si zaznamená stav jiné podmínky v okamžiku vzniku definované události pro pozdější použití. Výstup bloku FlipFlopD lze použít jako podmínku řídící další akce ve složitějších případech použití Automation. Jedná se o simulaci klopného obvodu typu D.
Vstupní parametry
- Clock – definuje událost, při které je zaznamenán aktuální stav podmínky Condition.
- Condition – definuje podmínku, která je zaznamenána při vzniku události ClockEvent.
- ResetValue – výchozí hodnota podmínky po restartu zařízení. Parametr není povinný.
- Platné hodnoty parametrů:
- 0 – podmínka je nesplněná (implicitní hodnota)
- 1 – podmínka je splněná
Výstupní parametry
- Out
Příklad

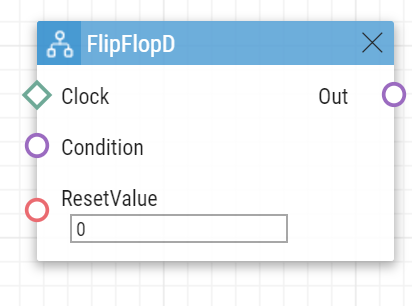

Stav podmínky bude shodný se stavem podmínky 2 v okamžiku vzniku události 1:
 |
LogicalAnd
Blok LogicalAnd umožňuje vytvářet složitější zřetězení různých podmínek. Blok je splněn v případě splnění všech podmínek z definované skupiny.
Vstupní parametry
- In1 – Definuje podmínku, která má být splněna.
- In2 – Definuje podmínku, která má být splněna.
- In3 – Definuje podmínku, která má být splněna.
- In4 – Definuje podmínku, která má být splněna.
- In5 – Definuje podmínku, která má být splněna.
Výstupní parametry
- Out
Příklad

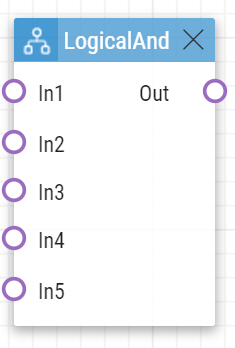

Podmínka splněna v případě současného splnění podmínek 1, 2 a 3:
 |
LogicalOr
Blok LogicalOr umožňuje vytvářet složitější zřetězení různých podmínek. Tento blok je splněn v případě splnění alespoň jedné podmínky z definované skupiny.
Vstupní parametry
- In1 – Definuje podmínku, která má být splněna.
- In2 – Definuje podmínku, která má být splněna.
- In3 – Definuje podmínku, která má být splněna.
- In4 – Definuje podmínku, která má být splněna.
- In5 – Definuje podmínku, která má být splněna.
Výstupní parametry
- Out
Příklad

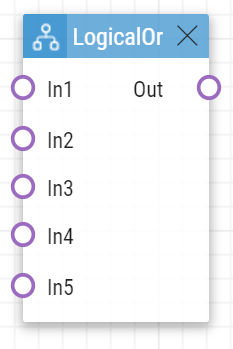

Podmínka splněna v případě současného splnění alespoň jedné z podmínek 1, 2 nebo 3:
 |
LogicalNot
Blok LogicalNot definuje podmínku, která je splněna v případě nesplnění jiné definované podmínky.
Vstupní parametry
- In – Definuje podmínku, která má být splněna.
Výstupní parametry
- Out
Příklad
Podmínka splněna v případě nesplnění podmínky 1:
 |
OnvifVirtualOutputState
Blok OnvifVirtualOutputState definuje podmínku, která je splněna při nastaveném stavu virtuálního portu.
Vstupní parametry
- Port – definuje sledovaný port. Platné hodnoty jsou 50–54.
- Level – definuje logickou hodnotu sledovaného portu. Platné hodnoty jsou high a low.
Výstupní parametry
- Out
 |
OutputState
OutputState definuje podmínku, která odpovídá logickému stavu daného výstupu.
Vstupní parametry
- Output – definuje digitální vstup.
- Platné hodnoty:
- relay1 – relé 1 na základní jednotce
- relay2 – relé 2 na základní jednotce
- output1 – výstup 1 na základní jednotce
- output2 – výstup 2 na základní jednotce
- Seznam platných hodnot se může lišit pro různé modely interkomů 2N IP, viz kap. Dostupné digitální vstupy a výstupy.
- Platné hodnoty:
- Level – Definuje požadovanou úroveň na digitálním vstupu. Parametr je nepovinný.
- Platné hodnoty:
- lo – logická 0
- hi – logická 1 (implicitní hodnota)
- Platné hodnoty:
Výstupní parametry
- Out
Příklad

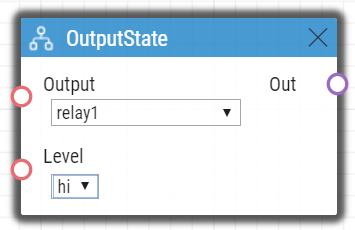

podmínka splněna v případě aktivního relay 1
 |
SwitchState
Blok SwitchState vytváří logickou 0 nebo logickou 1 na základě podmínky definované v parametrech Switch ID, Operation a Level.
Vstupní parametry
- Switch ID – definuje, který Switch se použije pro hodnocení podmínky
- Platné hodnoty:
- X – kde X je číslo odpovídajícího Switche (obvykle 1 .. 4, různé modely mají různý počet Switchů)
- Platné hodnoty:
- Operation – definuje druh operace Switche, který je použit pro hodnocení podmínky
- Platné hodnoty:
- state – Switch může být aktivní nebo neaktivní (výchozí hodnota)
- lock – Switch může být zamčený (locked) nebo odemčený (unlocked)
- hold – Switch může být přidržený (held) nebo uvolněný (released)
- Platné hodnoty:
- Level
- Platné hodnoty:
- lo – podmínka je splněna, jestliže je zvolená operace v logické 0 (tj. Switch je neaktivní, Switch je odemčený, Switch je uvolněný)
- hi – podmínka je splněna, jestliže je zvolená operace v logické 1 (tj. Switch je aktivní, Switch je zamčený, Switch je přidržený) (výchozí hodnota)
- Platné hodnoty:
Výstupní parametry
- Out – hodnota odráží, jestli je podmínka splněna.
Příklad
Je-li blok nastaven na Switch ID = Switch 1, Operation = lock, Level = low, podmínka bude splněna (Out bude v logické 1), jestliže bude Switch 1 odemčený.
 |
SecureState
Blok SecureState porovnává logickou úroveň zabezpečeného stavu s úrovní nastavenou v parametru Level.
Parametry
- Level – definuje podmínku.
- Platné hodnoty:
- lo – logická 0
- hi – logická 1 (výchozí hodnota)
- Platné hodnoty:
- Out – hodnota vyjadřuje, zda je podmínka splněna.
 |
