5.2.1 Utilisateurs

La liste d'Utilisateurs contient jusqu'à 10 000 utilisateurs (variable selon les modèles d'interphone IP 2N). Elle regroupe les utilisateurs pouvant être appelés via les boutons d'appel et les utilisateurs à qui l'on a attribué une carte RFID, un code d'accès...etc.

Si un lecteur de carte externe est connecté à l'interphone via l'interface Wiegand, l'ID de la carte est réduit à 6 ou 8 caractères pour la transmission (variable selon les paramètres de transmission). Si vous appliquez une carte sur le lecteur, vous recevrez un identifiant complet, qui est généralement plus long (8 caractères ou plus). Les 6 ou 8 derniers caractères sont toutefois identiques. Ceci est utile pour comparer les identifiants de carte avec la base de données de l'interphone : si les identifiants à comparer ont des longueurs différentes, ils sont comparés à partir de la fin et la correspondance doit être trouvée à partir de 6 caractères au moins. S'ils ont des longueurs identiques, tous les caractères sonte comparés. Cela garantit la compatibilité mutuelle des lecteurs internes et externes.

Toutes les cartes badgées sur le lecteur ou via l'interface Wiegand sont enregistrées. Reportez-vous au menu Etat / Registre d'accès pour retrouver les 10 dernières cartes badgées qui comprend l'ID, le type de carte, l'heure de passage de la carte et d'autres informations si nécessaire. Sur les petites installations, vous pouvez entrer les cartes directement sur le lecteur et les retrouver dans le registre d'accès. Double-cliquez pour sélectionner l'ID de la carte et appuyez sur CTRL + C. Maintenant que vous avez copié l'ID de la carte, vous pouvez le coller avec CTRL + V dans n'importe quel champ de configuration de l'interphone.

Une fois que la carte a été lue par le lecteur, elle est comparée à la base de données de l'interphone. Si l'ID de la carte correspond à l'une des cartes de la base de données, l'action appropriée sera exécutée : activation de l'interrupteur (déverrouillage de la porte, etc.). Pour modifier le numéro de l'interrupteur à activer, utilisez le paramètre Interrupteur dans le menu Hardware / Lecteur de carte (modèles 2N^® IP Base, Vario, Force) ou le paramètre Interrupteur dans le menu Hardware / Module Lecteur de carte. (Modèle 2N^® IP Verso).

Utilisez la section Hardware / Boutons pour assigner les utilisateurs à des boutons d'appel. Vous pouvez modifier les paramètres de l'utilisateur et des boutons si nécessaire. La plupart des interphones IP 2N sont équipés d'un ou de plusieurs boutons d'appel. Reportez-vous au manuel d'installation de votre modèle d'interphone pour connaître le nombre de boutons d'appel et les options d'extension.

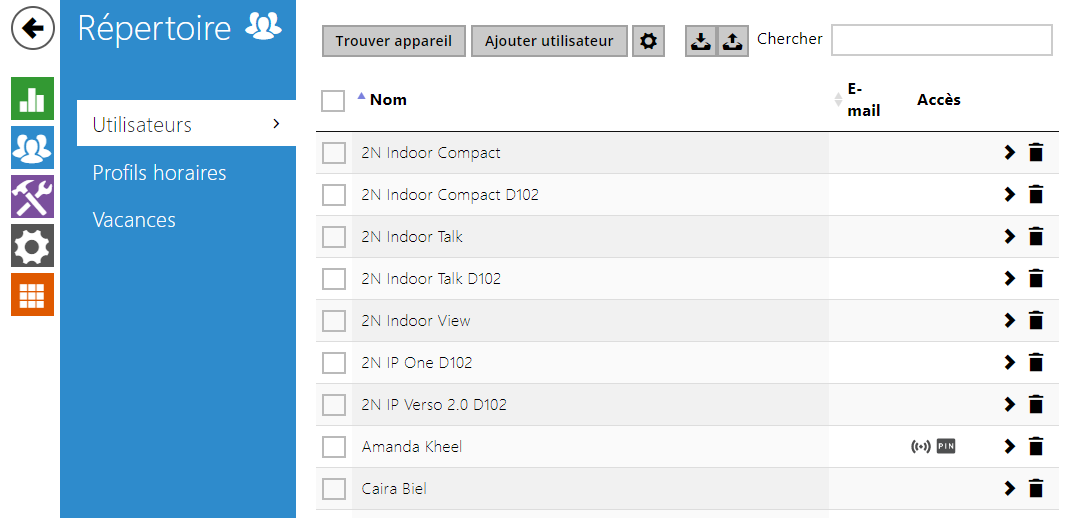

Un nouvel Utilisateur est ajouté à l'aide du bouton situé au-dessus du tableau. Vous pouvez également rechercher un appareil sur votre réseau local et cet appareil ajouter ensuite au répertoire en tant que nouveau contact.

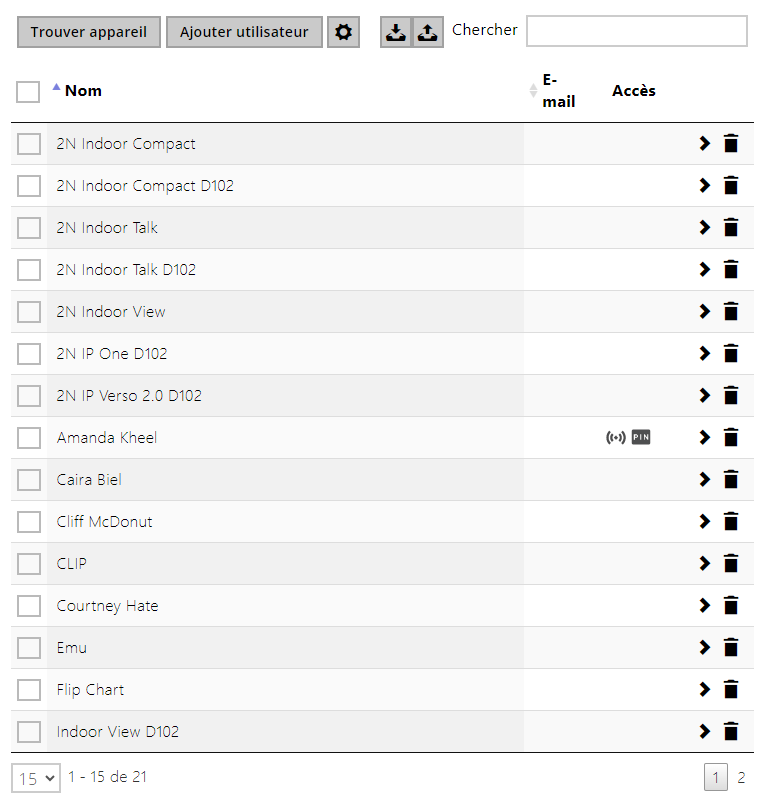

 Cliquez sur pour accéder à la page d'un utilisateur. Cliquez sur pour modifier l'affichage des colonnes. L'affichage par défaut propose : le nom de l'utilisateur, son adresse email et le type d'identifiant d'accès qui lui est attribué. Appuyez sur pour retirer un utilisateur de la liste et supprimer ses informations. Les icones vous indiquent les types d'identifiant d'accès attribués à l'utilisateur. La position de l'utilisateur dans la liste est triée par ordre alphabétique.

Vous pouvez exporter/importer un fichier CSV contenant une liste d'utilisateurs depuis/vers l’appareil à l'aide de l'icône /. Si le répertoire est vide, un fichier avec l'en-tête uniquement (en anglais) est exporté et peut servir de modèle pour l'importation d'utilisateurs. Si un fichier vide contenant uniquement l'en-tête est importé et que l'option Remplacer le répertoire est sélectionnée, le répertoire entier est supprimé. L'importation vous permet de télécharger jusqu'à 10 000 utilisateurs, en fonction du type d'appareil.

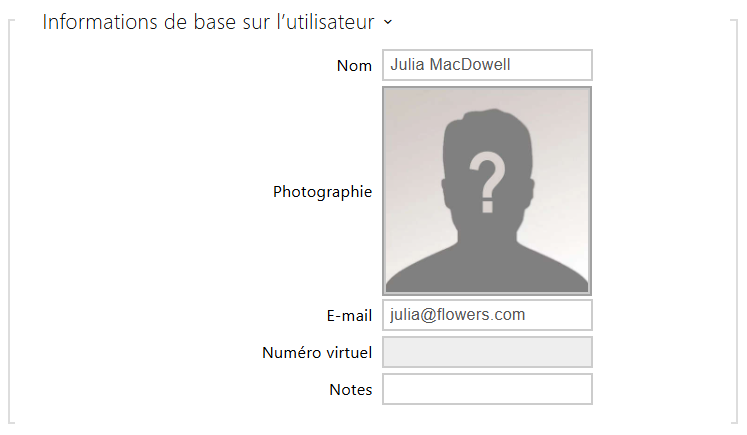

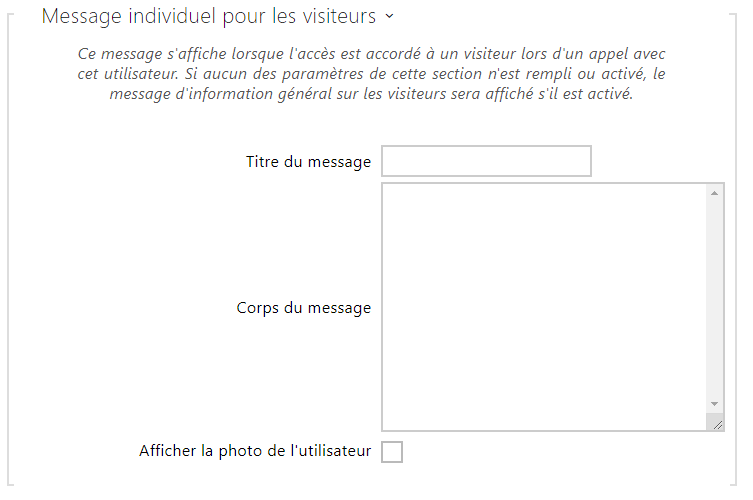

Les informations des fiches utilisateurs sont les suivantes :

• Nom – paramètre obligatoire pour identifier un utilisateur.

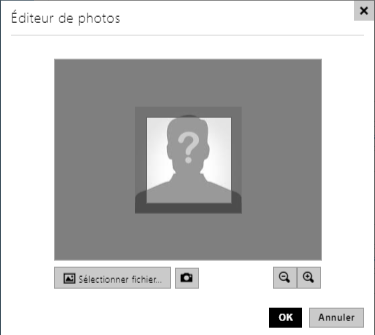

• Photographie – il est possible d'inclure la photo de l'utilisateur. Cliquez sur le bouton de sélection pour ajouter un photo depuis un dossier ou bien prenez une photo directement depuis la caméra de l'appareil. Les formats de photo supportés sont .jpg, .png et .bmp. Cette fonction est disponible uniquement sur les modèles d'Interphones équipés d'un écran tactile : 2N^® IP Verso et 2N^® IP Vario.

• E-Mail – adresse électronique de l'utilisateur pour l'envoi des informations sur les appels manqués. Vous pouvez entrer plusieurs adresses électroniques séparées par des virgules.

• Numéro virtuel – un numéro qui peut être utilisé pour appeler l’utilisateur à l’aide d’un clavier numérique. Les numéros virtuels n’ont pas de rapport avec les numéros de téléphone de l’utilisateur. Ils peuvent former un tout autre plan de numérotation qui est indépendant des numéros de téléphone et permet ainsi de cacher les numéros de téléphone des utilisateurs. Cette fonction peut être utilisée particulièrement dans les installations où le nombre de touches ne suffit pas pour une sélection abrégée. L’arrivant entre un numéro virtuel sur le clavier numérique et appuie sur la touche *. Si vous utilisez ce mode d’appel de l’utilisateur, il convient de placer près de l’interphone un répertoire bien ordonné des noms des utilisateurs et de leurs numéros virtuels, y compris un simple mode d’emploi. La fonction des numéros virtuels peut être enclenchée dans le menu Appel > Paramètres généraux > Appels sortants à l’aide du paramètre Appel de numéros virtuels. Le numéro peut contenir de 1 à 7 chiffres.

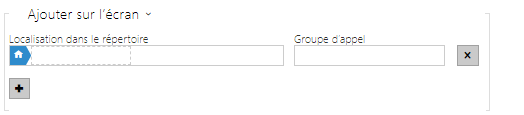

• Emplacement dans le répertoire – c'est dans le répertoire de base que les utilisateurs peuvent être ajoutés directement. Ce répertoire ne peut pas être supprimé ou renommé et un utilisateur peut être ajouté dans 5 sous-groupes maximum.
• Groupe d’appel – entrez un nom de groupe d'utilisateurs à afficher dans l'annuaire. En appelant le groupe, vous pourrez faire sonner tous ses utilisateurs en même temps. Une fois que l'un des appels est décroché, les autres appels se termineront automatiquement.

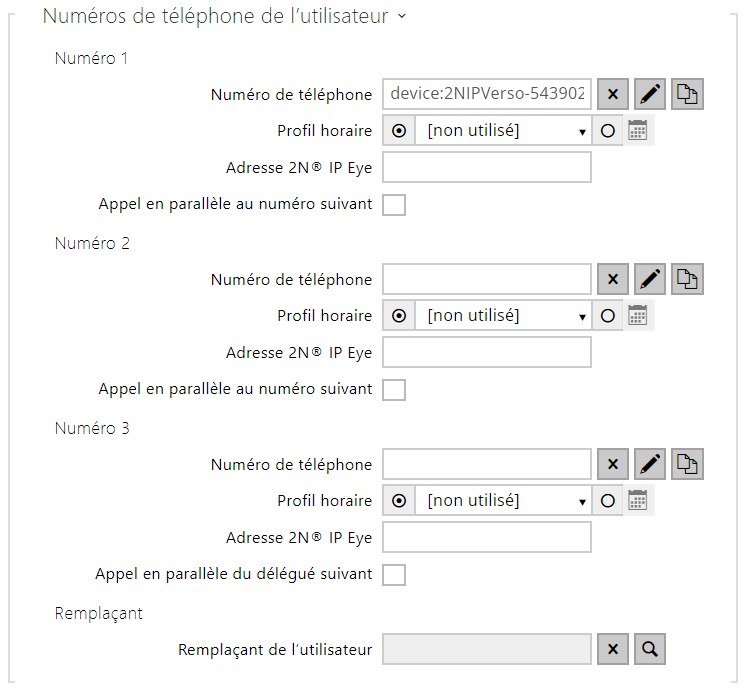

• Numéro de téléphone – entrez le numéro de téléphone du poste vers lequel l'appel doit être acheminé. Entrez sip:[utilisateur_id@]domaine[:port] pour un appel SIP Direct, ex : sip:200@192.168.22.15 ou sip:nom@entreprise. Pour les appels locaux vers les Interphones IP 2N et les postes de réception, entrez device:nom de l'appareil. Définissez ce nom dans l'appareil respectif. Pour les appels vers Crestron, entrez: RAVA:device_nom. Dans le cas d'appel via un serveur SIP, entrez /1 ou / 2 derrière le numéro d'extension d'un poste pour préciser via quel compte SIP l'appel sera routé (compte 1 ou 2). Entrez /S ou /N pour forcer un appel crypté ou non crypté. Entrez /B pour enclencher le déverrouillage sur rappel. Vous pouvez combiner la sélection du compte, le cryptage et le déverrouillage sur rappel, ex : /1S, /1B, etc. Il est possible d'aller jusqu'à 255 caractères.

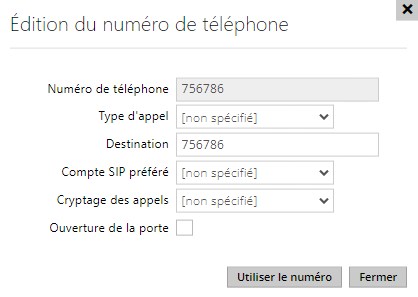

  Les réglages détaillés du numéro de téléphone peuvent être effectués dans l'édition, qui s'ouvre en appuyant .




  • Type d'appel – définit le schéma dans l'URI de la destination appelée. Lorsque vous sélectionnez Sans schéma, l'URI est complété par les données des paramètres du compte SIP. Utilisez d'autres paramètres pour un appel SIP direct (sip:), un appel local 2N (device:), un appel vers un appareil Crestron (rava:) ou un appel vers un système de gestion vidéo tel que AXIS Camera Station (vms:).
  • Destination – définit des autres parties de l'URI de la destination appelée. Il contient généralement un numéro, une adresse IP, un domaine, un port ou un identifiant de l’appareil. Un astérisque (*) est saisi pour les appels vers le VMS.
  • Compte SIP préféré – le compte SIP numéro 1 ou numéro 2 est préféré pour les appels.
  • Cryptage des appels – vous pouvez configurer le cryptage obligatoire des appels ou un appel sans cryptage.
  • Ouverture de la porte – à l'aide du rappel automatique.
• Profil horaire – attribuez un profil horaire à chaque numéro de téléphone pour définir la plage horaire sur laquelle le numéro est joignable. Si le profil est inactif, le numéro de téléphone n'est pas utilisé et le numéro de téléphone suivant sera composé s'il est défini.
• Adresse 2N^® IP Eye – définissez l'adresse IP du PC de manière à recevoir un message UDP pour chaque appel vers le numéro de téléphone d'un utilisateur actif. L'application 2N^® IP Eye affichera alors le flux vidéo de la caméra de l'Interphone sur le PC de l'utilisateur dans le cas ou son poste IP n'est pas équipé d'un écran. Entrez l'adresse sous ce format : domaine[:port1][:port2], ex : poste.entreprise.com ou 192.168.22.111. Les paramètres du port1 et du port2 sont optionnels et sont utilisés dans le cas d'un NAT (Network Address Translation) entre le PC et l'Interphone et les adresses doivent être conformes au routeur ou à un autre appareil opérant le NAT. Les paramètres du port1 (valeur par défaut : 8003) définissent le port de destination pour les messages UDP envoyés vers 2N^® IP Eye. Les paramètres du port2 (valeur par défaut : 80) définissent le port de destination pour la communication HTTP entre l'interphone et 2N^® IP Eye.

•  Appel en parallèle au numéro suivant – activez les appels de groupe, c’est-à-dire appeler simultanément plusieurs numéros de téléphone. Vous pouvez appeler les deux premiers numéros, les deux derniers ou bien les trois numéros en parallèle. Répondre à un appel mettra automatiquement fin aux autres appels.

• Appel en parallèle vers le remplaçant – permet d'appeler un utilisateur secondaire dans le cas ou aucun des 3 numéros de l'utilisateur n'a répondu à l'appel. Si la fonction "Appel en parallèle au numéro suivant" est cochée après le troisième numéro de l'utilisateur, le premier numéro d'appel de l'utilisateur remplaçant sonnera en même temps et ainsi de suite. Le nombre total maximal d'appels pouvant être composés en parallèle est de 16, ce qui peut se produire lorsque des appels de groupe et plusieurs numéros attribués à une touche de numérotation rapide sont utilisés simultanément.
• Remplaçant de l'utilisateur – sélectionnez un utilisateur vers lequel l'appel sera acheminé en cas d'inaccessibilité. Entrez le numéro de poste de l'utilisateur ou utilisez le bouton de recherche. Le nombre total maximal d'appels pouvant être composés en parallèle est de 16, ce qui peut se produire lorsque des appels de groupe et plusieurs numéros attribués à une touche de numérotation rapide sont utilisés simultanément.

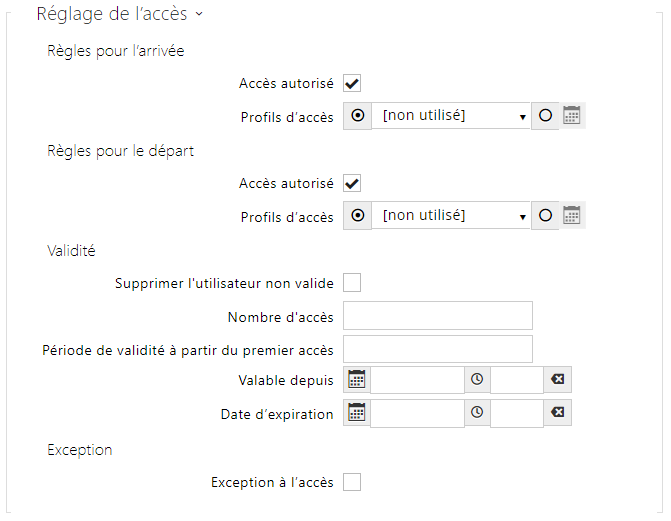

• Règles pour l’arrivée

  • Accès autorisé – il autorise l’authentification à ce point d’accès.
  • Profils d’accès – sélectionnez l'un des profils prédéfinis dans la section Répertoire / Profils horaires ou bien définissez le profil temporel manuellement.
• Règles pour le départ

  • Accès autorisé – il autorise l’authentification à ce point d’accès.
  • Profils d’accès – sélectionnez l'un des profils prédéfinis dans la section Répertoire / Profils horaires ou bien définissez le profil temporel manuellement.
• Validité
  • Supprimer l'utilisateur non valide – sélectionnez si l'utilisateur est supprimé du dispositif une fois qu'il est invalide (c'est-à-dire qu'il a dépassé sa période de validité ou que le nombre de ses accès autorisés est de 0).

  • Nombre d'accès – définissez le nombre d'accès autorisés pour cet utilisateur. Laissez vide pour définir un nombre indéfini d'accès.

  • Période de validité à partir du premier accès – définissez le temps pendant lequel l'utilisateur sera valide à partir de sa première autorisation réussie. Laissez vide pour aucune période de validité relative. La validité relative peut raccourcir la période de validité mais ne la prolongera jamais. Le temps est réglé au format HH:MM, par exemple, 06:09.
  • Valable depuis – paramétrez la date et l'heure du début de validité. Laissez vide pour que le début ne soit pas restreint. Le Valid From doit précéder le Valid To.
  • Date d’expiration – paramétrez la date et l'heure de fin de validité. Laissez vide pour que la fin ne soit pas restreinte. Valide jusqu'au doit être après Valide depuis.
• Exception à l’accès – autorisez cet utilisateur à contourner les règles de blocage d'accès et anti-retour.

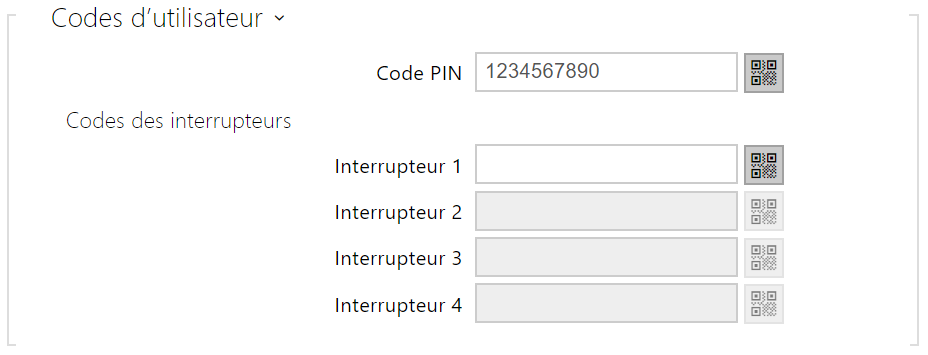

Chaque utilisateur peut se voir attribuer son propre code QR / code numérique privé pour activer l’interrupteur. Les codes Interrupteurs des utilisateurs peuvent être combinés de manière arbitraire avec les codes interrupteurs universel définis dans la section Hardware | Interrupteurs. Si les codes sont identiques aux codes déjà définis dans la configuration de l'interphone, le pictogramme apparaitra sur les codes en conflit.

• Code PIN – définissez le numéro d'identification personnel de l'utilisateur. Le code doit contenir au moins deux caractères.
  • – génère une image du code QR. Pour des raisons de sécurité, les codes contenant moins de 4 chiffres ne peuvent pas être saisis en scannant le code QR. Les codes ne doivent contenir que des chiffres. Si l'authentification est requise à l'aide d'un code QR hexadécimal, ce code doit être converti au format décimal avant d'être saisi.


• Interrupteur 1–4 – définissez un code d'activation de commutateur d'utilisateur privé: jusqu'à 16 caractères, chiffres compris entre 0 et 9 uniquement. Le code doit comporter au moins 2 caractères. Le code doit inclure au moins deux caractères de déverrouillage de la porte via le clavier de l'interphone et au moins un caractère de déverrouillage de la porte via DTMF.

  • – génère une image du code QR. Pour des raisons de sécurité, les codes contenant moins de 4 chiffres ne peuvent pas être saisis en scannant le code QR. Les codes ne doivent contenir que des chiffres. Si l'authentification est requise à l'aide d'un code QR hexadécimal, ce code doit être converti au format décimal avant d'être saisi.

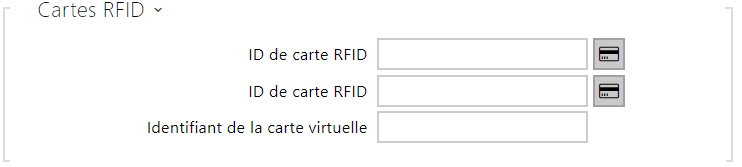

Chacun des utilisateurs de l'interphone peut se voir attribuer deux cartes RFID d'accès.

• ID de carte RFID – il vous permet de définir l'ID des carte d’accès de l’utilisateur. Chaque utilisateur peut se voir assigner jusqu'à deux cartes d'accès. L'ID de la carte d’accès est une séquence de 6–32 caractères comprise entre 0–9, A–F. Lorsqu'une carte valide est badgée sur le lecteur, l'interrupteur associé au lecteur de carte est activé. Si le mode Double authentification est activé, l'interrupteur ne peut être activé qu’en utilisant à la fois une carte et une seconde méthode (Empreinte Digital, Code numérique ou Clé d'accès Bluetooth).
• Identifiant de la carte virtuelle – il vous permet de définir l'ID de la carte d’accès virtuelle de l’utilisateur. Chaque utilisateur peut avoir une seule carte virtuelle attribuée. Il s'agit d'une séquence de 6–32 caractères comprise entre 0–9, A–F. Une fois l'utilisateur authentifié via le lecteur Bluetooth / biométrique, l'identifiant de la carte virtuelle est envoyé vers un appareil tiers intégré à l'interphone IP 2N via Wiegand.

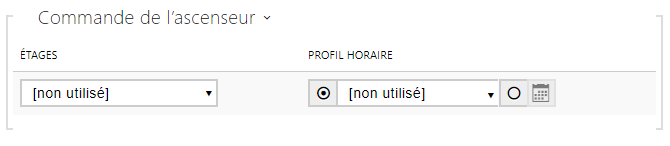

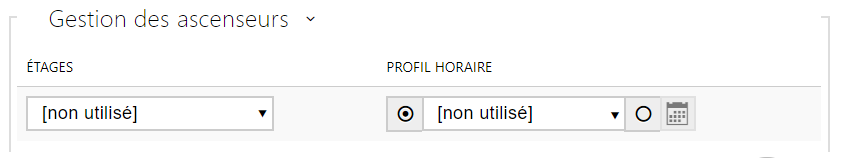

• Étages – sélectionnez les étages accessibles par l'utilisateur dans le cas d'un Contrôle d'accès dans l'ascenseur.
• Profil horaire – sélectionnez un ou plusieurs profils horaires à appliquer. Définissez les profils horaires dans la section Répertoire / Profils horaires.
  • marquer la sélection à partir des profils prédéfinis ou du réglage manuel d'un profil temporel.
  • paramétrez un profil horaire.

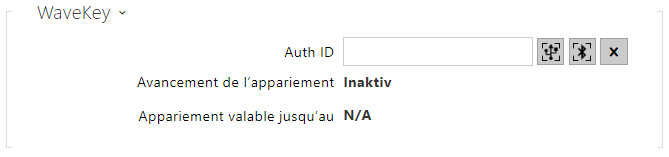

• Auth ID – identifiant unique WaveKey pour le contrôle d'accès. Il est enregistré sur le périphérique mobile lors du processus de couplage. L'ID d'authentification se compose de 32 caractères hexadécimaux.
• Avancement de l’appariement – état actuel du jumelage (Inactif, En attente de jumelage, PIN expiré ou Jumelage effectué).
• Appariement valable jusqu’au – date et heure de la fin de la validité du code confidentiel d’autorisation généré.
  • jumelage via Lecteur USB
  • jumelage via l'appareil
  • effacer l'ID

Jumelage via le module Bluetooth de l'Interphone

Pour jumeler le Smartphone d'un utilisateur :

1. Cliquez sur pour démarrer le jumelage de l'utilisateur.
2. Une fenêtre de dialogue avec le code PIN va s'afficher.
3. Sélectionnez le lecteur depuis l'application 2N^® Mobile Key et appuyez le bouton pour démarrer le jumelage.
4. Rentrez le code généré.
5. Le jumelage est terminé.

Référez-vous à la section 5.4.5 Clé Mobile pour les détails de configuration de l'application 2N^® Mobile Key.

• Empreintes digitales – affiche le nombre d'empreintes digitales définies ; Vous pouvez définir jusqu'à 2 empreintes digitales différentes par utilisateur. Cette section ne s'affiche que si le module lecteur biométrique est disponible.
  • enrôlement via lecteur USB
  • enrôlement via le lecteur biométrique

Une procédure détaillée relative à la façon de charger les empreintes digitales des utilisateurs est décrite dans le sous-chapitre 5.2.1.1 Configuration des empreintes digitales de l'utilisateur.

Si la fonction est activée, une fois réceptionnée une requête HTTP valide, l’événement sera enregistré dans l’historique sous l’événement LicensePlateRecognized.

L’image envoyée dans le cadre d’une requête HTTP (par ex. une partie de la photo ou la photo entière de la scène lors de la détection de la plaque d’immatriculation) sera enregistrée. Les cinq dernières photos sont stockées dans la mémoire de l’équipement, qui peut être lue à partir de l’équipement à l’aide d’une requête HTTP envoyée à api/lpr/image et sont disponibles dans le système 2N^® Access Commander.

Pour un fonctionnement adéquat, il est conseillé que chaque plaque d’immatriculation soit affectée à une seule entrée dans le répertoire. En cas de plaques d’immatriculation multiples, il n’est pas possible d’attribuer catégoriquement une entrée dans le répertoire qui a la plaque d’immatriculation configurée (la première entrée correspondant à la plaque d’immatriculation donnée configurée est sélectionnée et ses règles d’accès sont mises en œuvre).

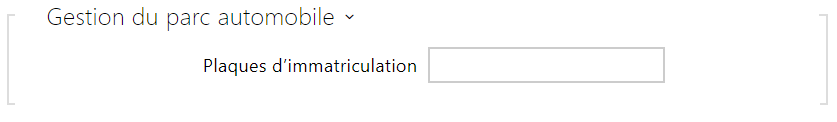

• Plaques d’immatriculation – définit les immatriculations des véhicules de l’enregistrement donné dans le répertoire. Il est possible d’attribuer plusieurs immatriculations séparées par des virgules (20 maximum) dans un enregistrement. Les immatriculations saisies sont utilisées pour la fonction de reconnaissance des plaques d’immatriculation à partir de l’image de la caméra externe (pour de plus amples informations, voir le manuel d’interopérabilité). Une immatriculation peut comporter 10 caractères au maximum. La longueur de la chaîne spécifiée est limitée à 255 caractères.

• Étages – sélectionnez les étages accessibles par l'utilisateur dans le cas d'un Contrôle d'accès dans l'ascenseur.
• Profil horaire – sélectionnez un ou plusieurs profils horaires à appliquer. Définissez les profils horaires dans la section Répertoire / Profils horaires.
  • marquer la sélection à partir des profils prédéfinis ou du réglage manuel d'un profil temporel.
  • paramétrez un profil horaire.
