2.1 Avant de démarrer

Check-list du produit

S'assurer avant l'installation que le colis contient bien la liste des produits ci dessous :

12N® Indoor Touch 2.0
1Manuel Quick Start
1Support mural (vissé sur la face arrière du moniteur)
1Accessoires d'installation (2x boulons, 2x chevilles pour installation dans le mur)
1Tissu microfibre nettoyant pour écran

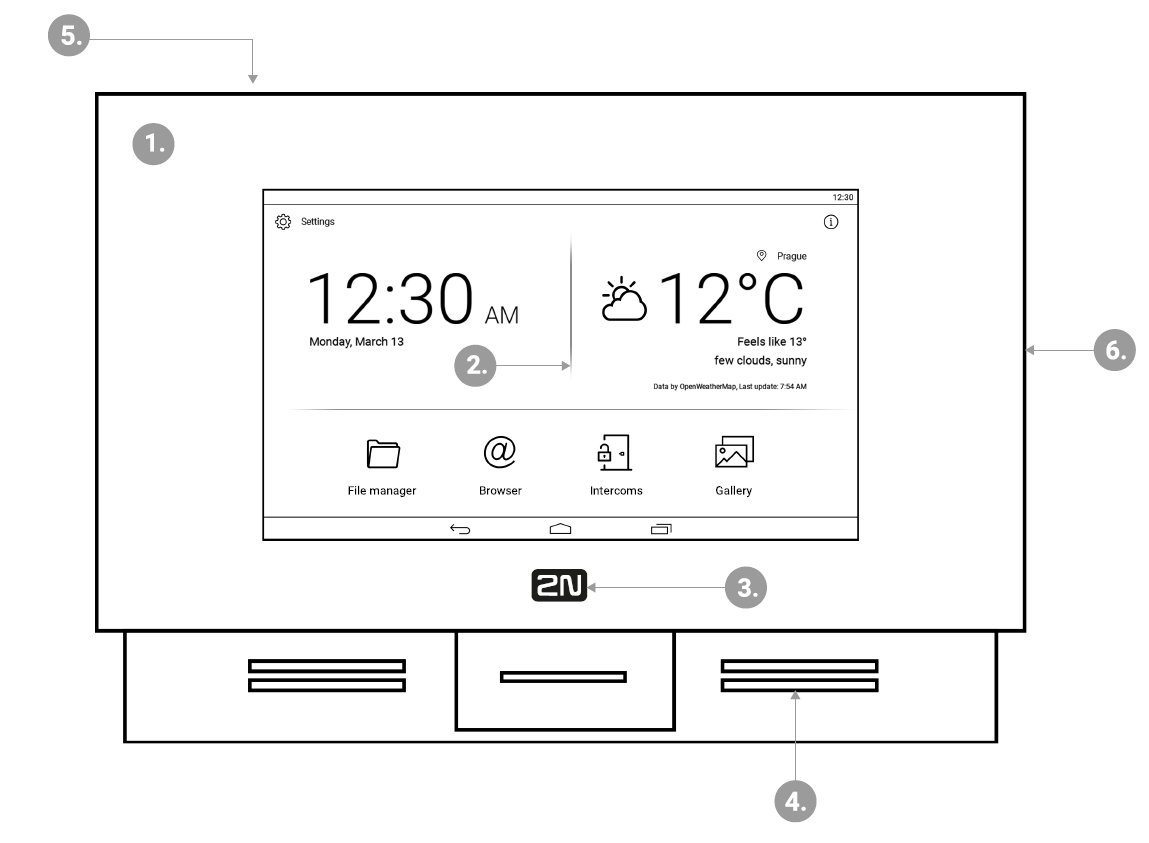

Face avant




  1. Vitre en verre
  2. Ecran LCD avec capacitif
  3. LED d'état RGB
  4. Haut-parleur
  5. Microphone
  6. Emplacement pour carte Micro SD

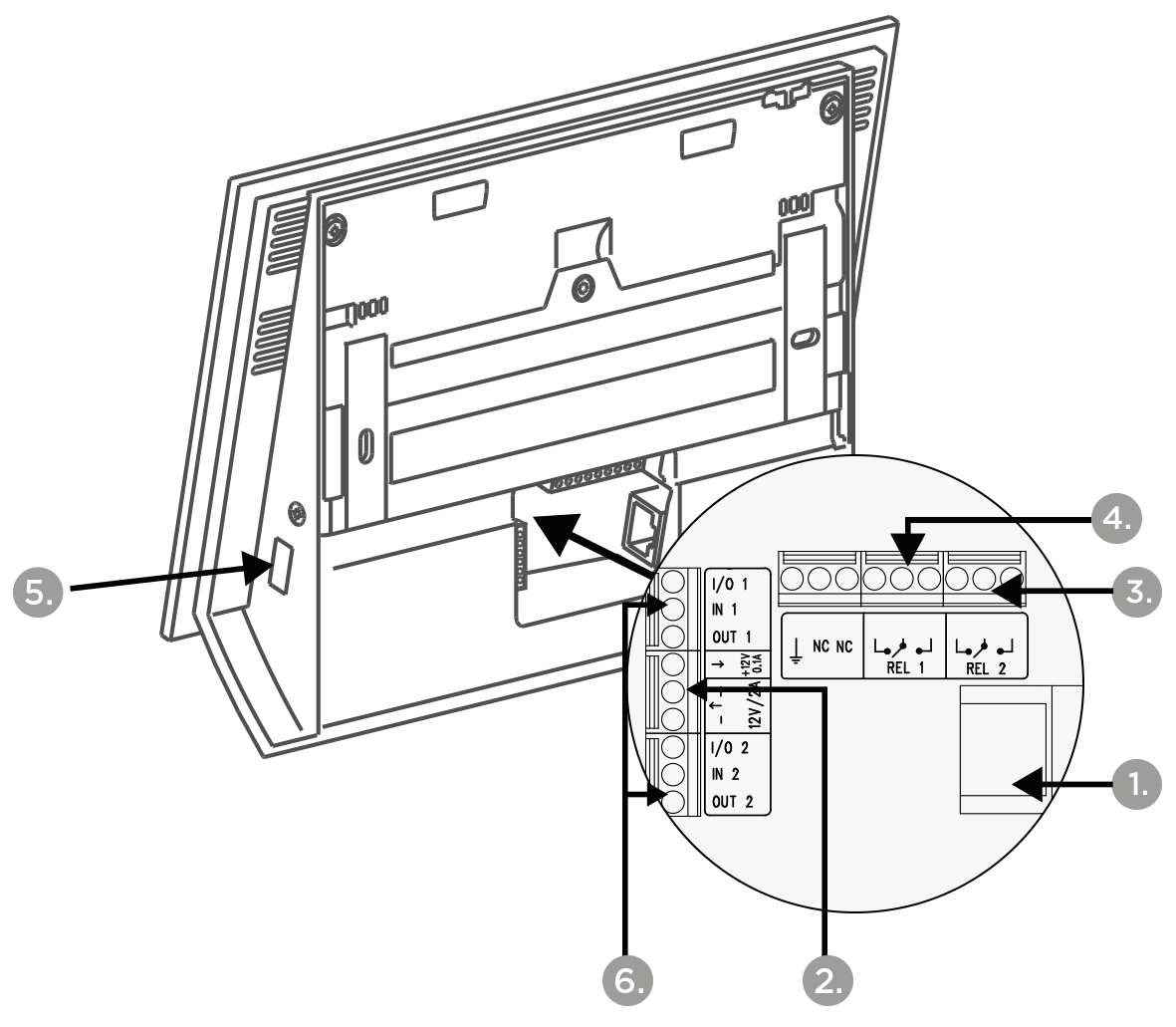

Connecteurs en face arrière




  1. Connecteur format T RJ-45 LAN 10/100
  2. Connecteur d'alimentation externe 12 V / 2 A DC (à utiliser uniquement si le PoE n'est pas utilisé)
  3. Bouton de Redémarrage/Réinitialisation des paramètres par défaut
  4. Connecteurs des Entrées/Sorties
  5. Emplacement pour carte Micro SD
  6. Connecteurs des Entrées/Sorties logiques

Conseil

  • Les guides de raccordement d'un bouton de sonnette externe ou d'un relais sont disponibles sur le lien suivant faq.2n.cz.

Avertissement

  • Ne pas retirer le joint en caoutchouc arrière. Celui-ci améliore les propriétés acoustiques de l'appareil lors d'un montage mural.

Observation

  • Seules les personnes professionnellement habilitées à cette fin devraient réaliser le montage et le paramétrage de cet appareil.
