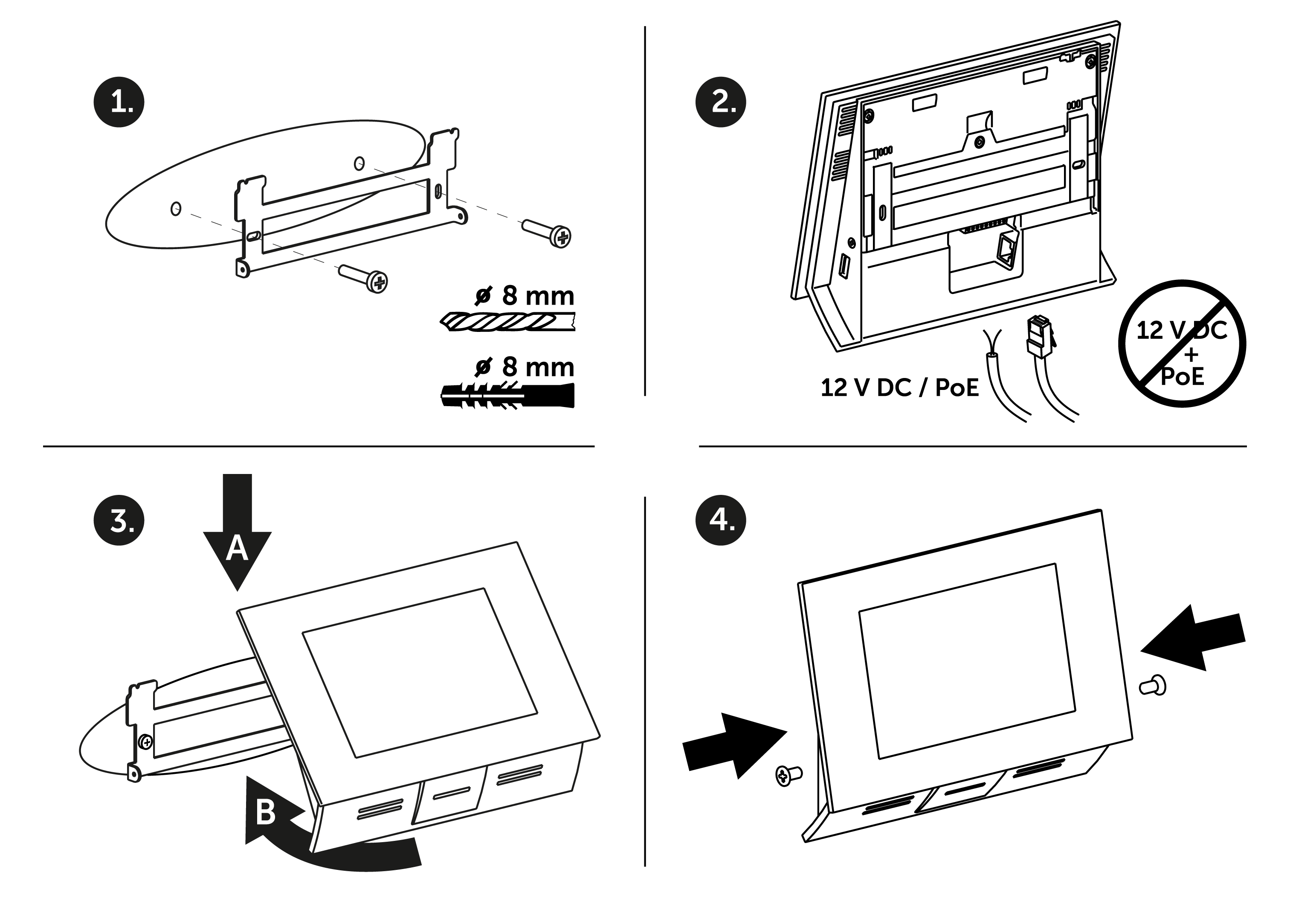

2.2 Guide d'installation rapide



  1. Installer le support du moniteur sur un mur vertical. La hauteur recommandée pour l'installation est de 120 cm à partir du sol. Le colis contient les vis et chevilles pour un montage sur de la brique classique. Si les matériaux sont différents, utiliser des accessoires adéquats.
  2. Alimenter le produit via un équipement PoE (router/switch Ethernet PoE) ou une alimentation stabilisée 12 V / 0,75 A DC.
    1. Dans le cas d'une alimentation PoE, connecter simplement le connecteur RJ-45 au moniteur dans le port dédié.
    2. Dans le cas d'une alimentation externe 12 V DC 0,75 A, connecter les câbles d'alimentation + et – au moniteur en les vissant aux connecteurs dédiés.
    3. Il est fortement déconseillé d'alimenter le moniteur via le PoE et une alimentation externe + 12 V / 0,75 A simultanément.
  3. Positionner le moniteur sur son support mural comme indiqué ci-dessous :
    1. Positionner le moniteur avec précaution de haut en bas avec la partie basse légèrement en retrait du mur de 5 cm.
    2. Lorsque le moniteur est positionné correctement sur le support mural, appuyer la partie basse de l'appareil sur le mur.
  4. Installer et serrer les vis sur les côtés du moniteur.

Observation

  • Avant de commencer avec l’installation mécanique à un endroit choisi, assurez-vous bien que les prératatifs qui vont avec (perçage, découpage dans le mur) ne puissent pas perturber les conduits d’électricité, de gaz, d’eau ou autres.
