1.2 Komponenty systému a související produkty

Komponenty systému 2N® Lift8

Upozornění

  • Komponenty systému Lift8 nelze použít mimo tento systém.
  • Hlásky nelze připojit na telefonní linku bez centrální jednotky!
  • Při zapojení systému do více šachet nelze hlásky zapojit bez centrální jednotky a splitterů.

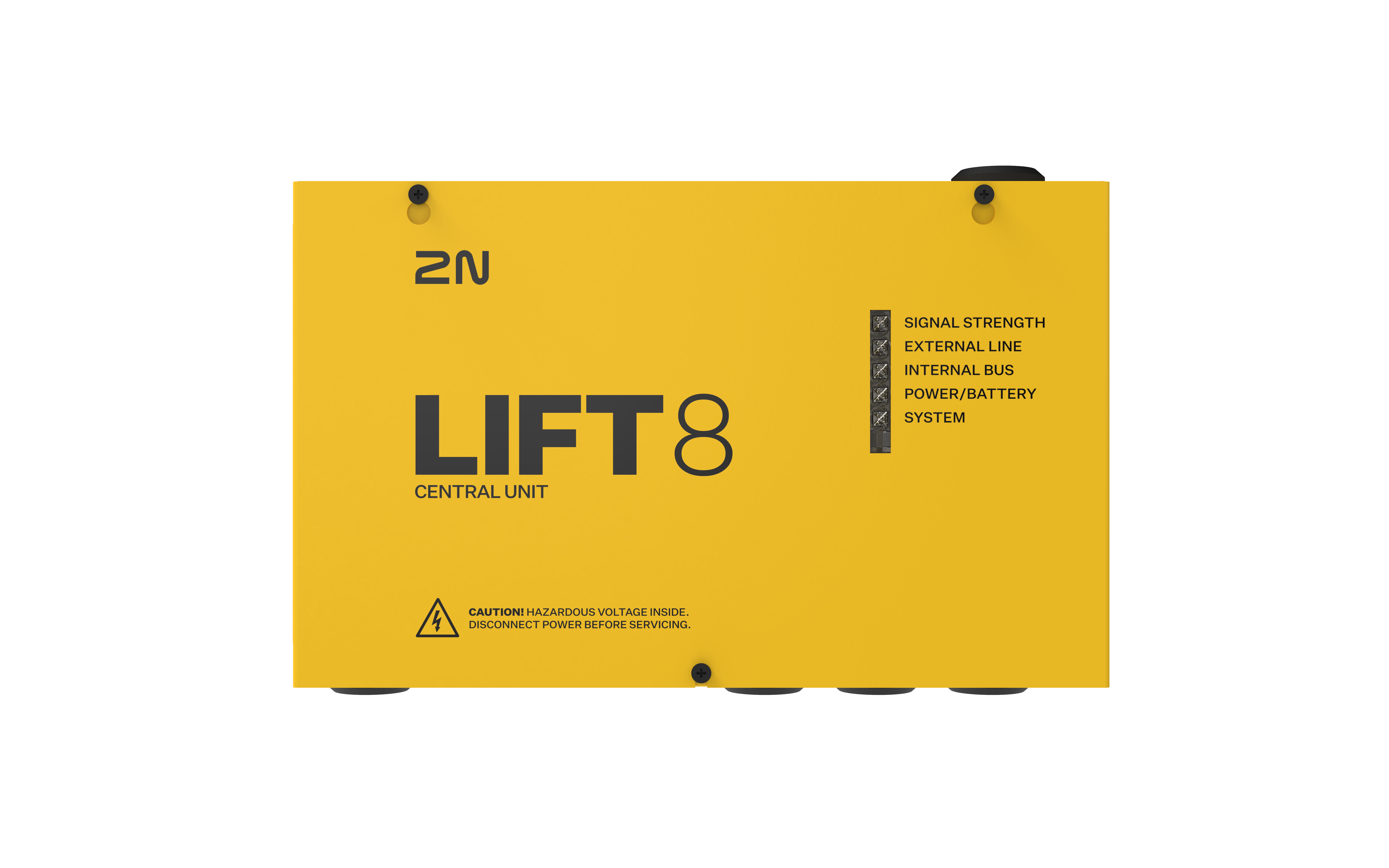

918600 2N® Lift8 – Central Unit

  • centrální jednotka


2N® Lift8 – Central Unit

Pro připojení až 8 výtahů na GSM/UMTS/PSTN linku. Včetně napájecího EURO kabelu a akumulátoru. USB rozhraní pro konfiguraci.

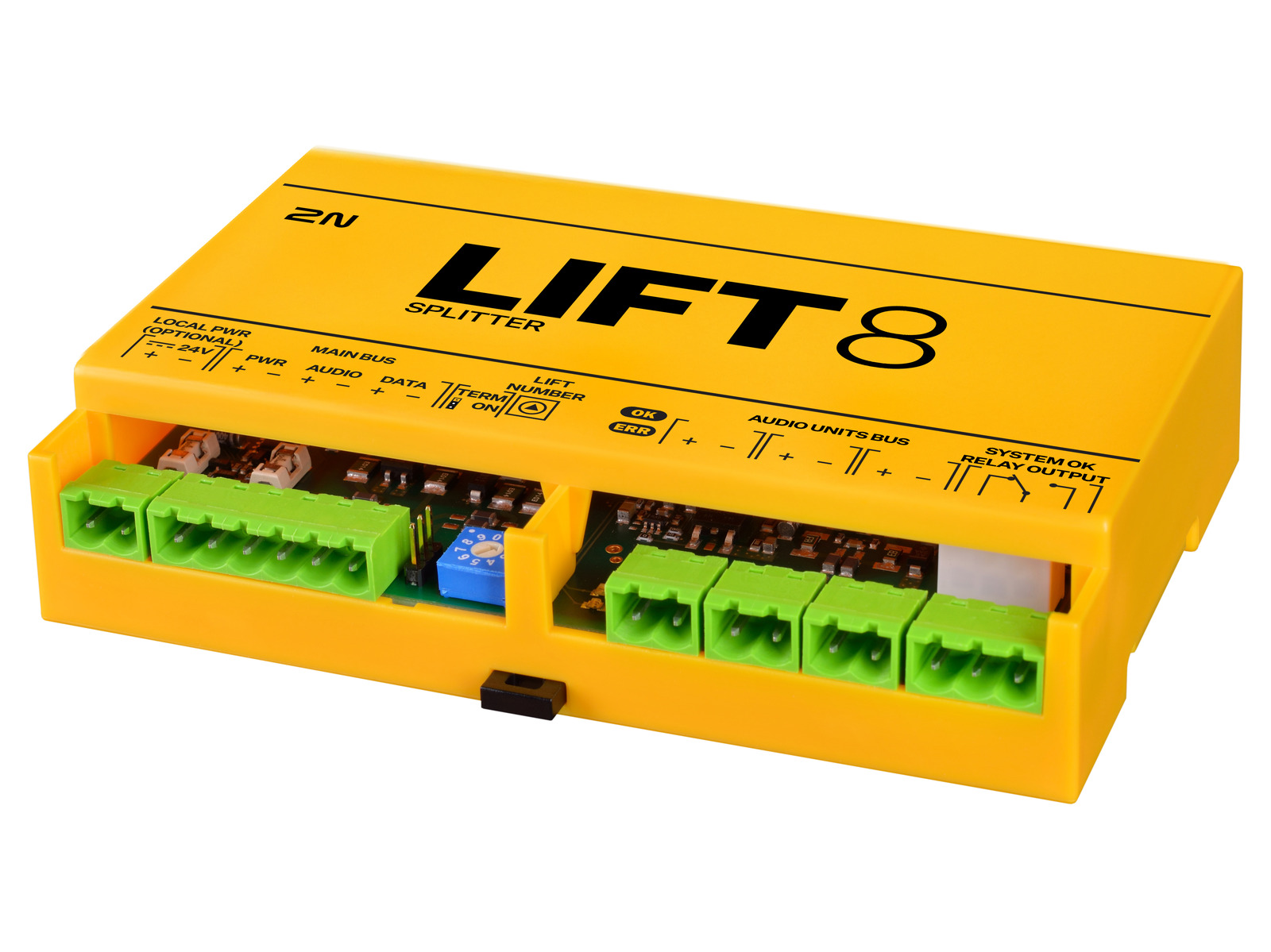

918620E 2N® Lift8 – Splitter

  • splitter


2N® Lift8 – Splitter


Slouží k propojení centrální jednotky s hláskami daného výtahu.


918610E 2N® Lift8 – Audio Unit COP

  • hláska – COP
  • (normální verze)


2N® Lift8 – Audio Unit COP


Elektronika hlásky pro vestavbu do kabiny výtahu. Včetně reproduktoru a mikrofonu (handsfree). Svorky pro připojení všech předepsaných prvků a vstup signálu otevření dveří (není nepovinný).

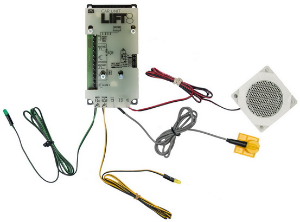

918610XE 2N® Lift8 – Audio Unit COP, Cable version

  • hláska – COP, kabelová verze
  • (obsahuje LED, mikrofon a reproduktor připojené na kabelech)


2N® Lift8 Audio Unit COP, Cable version


918611E 2N® Lift8  – Audio Unit Machine Room

  • hláska – strojovna/dispečink


2N® Lift8 – Audio Unit Machine Room


Hláska pro umístění do strojovny/dispečinku. Obsahuje sluchátko (volitelné) a klávesnici pro snadné ovládání. Umožňuje komunikovat s jakoukoli další hláskou v celé sestavě, a programovat bez PC nastavení centrální jednotky.
Je vybavena kontaktem pro připojení externí sirény. Tato hláska může být nastavena jako společná pro více výtahů (šachet). Robustní kryt ve žluté barvě.

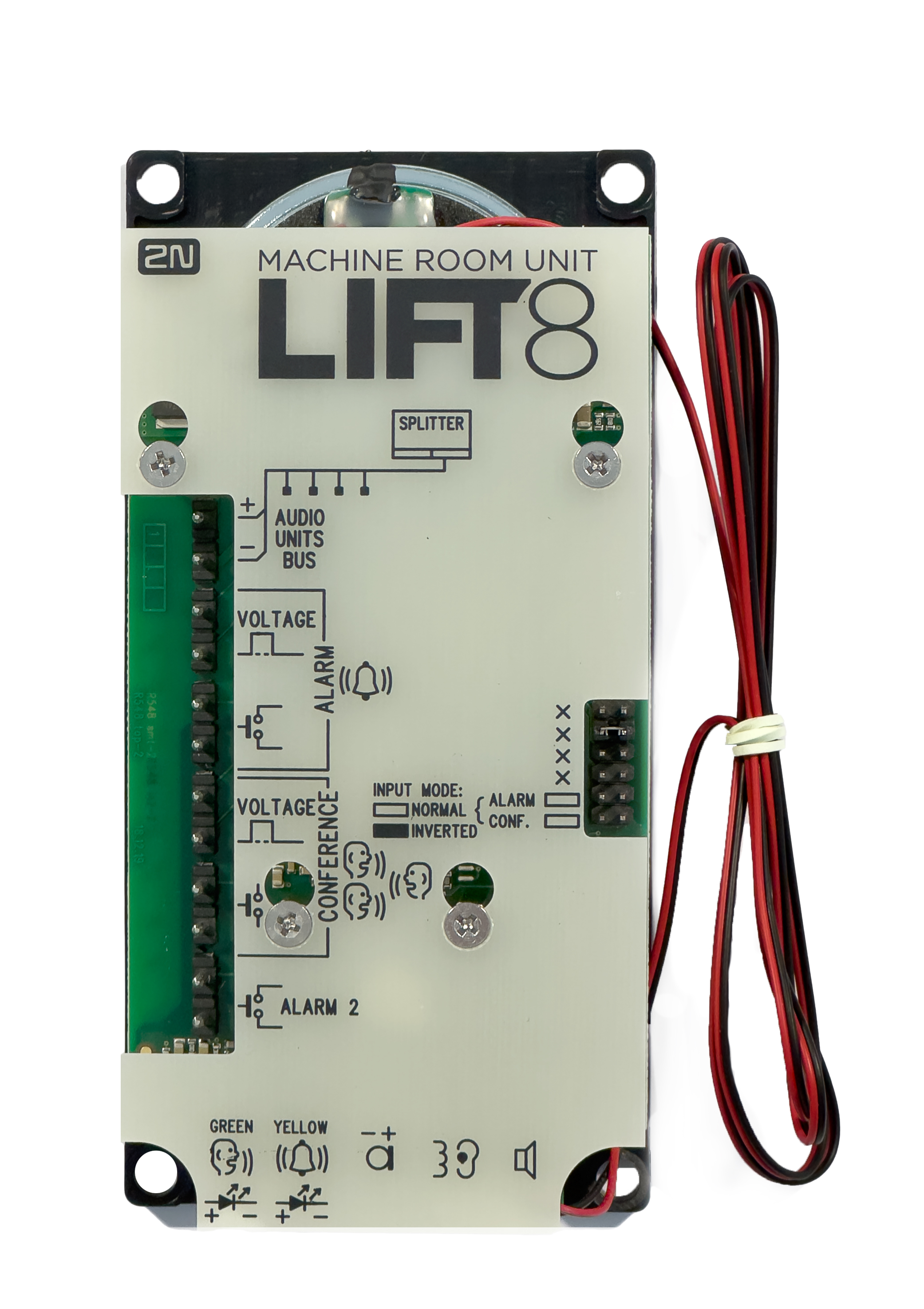

918623E 2N® Lift8 Audio Unit – Machine Room, PCB

  • hláska určena pro instalaci ve strojovně pro jednu výtahovou šachtu, případně pro řešení Interkom.

2N® Lift8 Audio Unit – Machine Room, PCB


918612E 2N® Lift8 – Audio Unit Shaft

  • hláska – šachta

2N® Lift8 – Audio Unit Shaft

Hláska pro umístění na na střechu kabiny, dno šachty, nebo pod kabinu. Vyznačuje se robustním krytem ve žluté barvě. Režim handsfree, tlačítka Alarm a trifonie, indikační prvky. Není určena pro použití v kabině.


918613E 2N® Lift8 – Audio Unit Compact, With button

  • hláska – kompakt, s tlačítkem


2N® Lift8 – Audio Unit Compact, With button

Robustní hláska v odolném provedení, vybavená tlačítkem ALARM předepsané velikosti včetně označení pro nevidomé a prosvětlených piktogramů (tvrzené sklo).
Snadná montáž přímo na stěnu kabiny. Snadná instalace (stačí připojit dvěma vodiči).



918613WBE 2N® Lift8 – Audio Unit Compact, Without button

  • hláska – kompakt, bez tlačítka


2N® Lift8Audio Unit Compact, Without button

Robustní hláska v odolném provedení. Snadná montáž přímo na stěnu kabiny. Snadná instalace (stačí připojit dvěma vodiči).

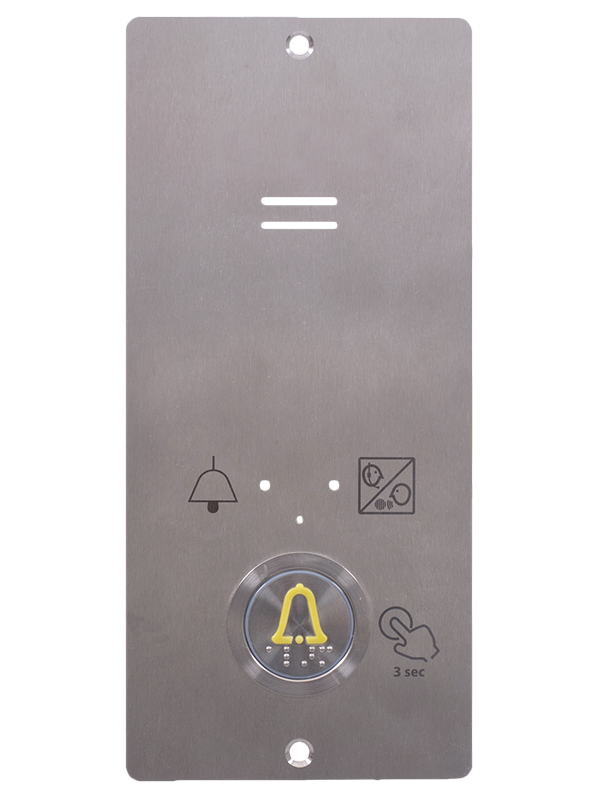

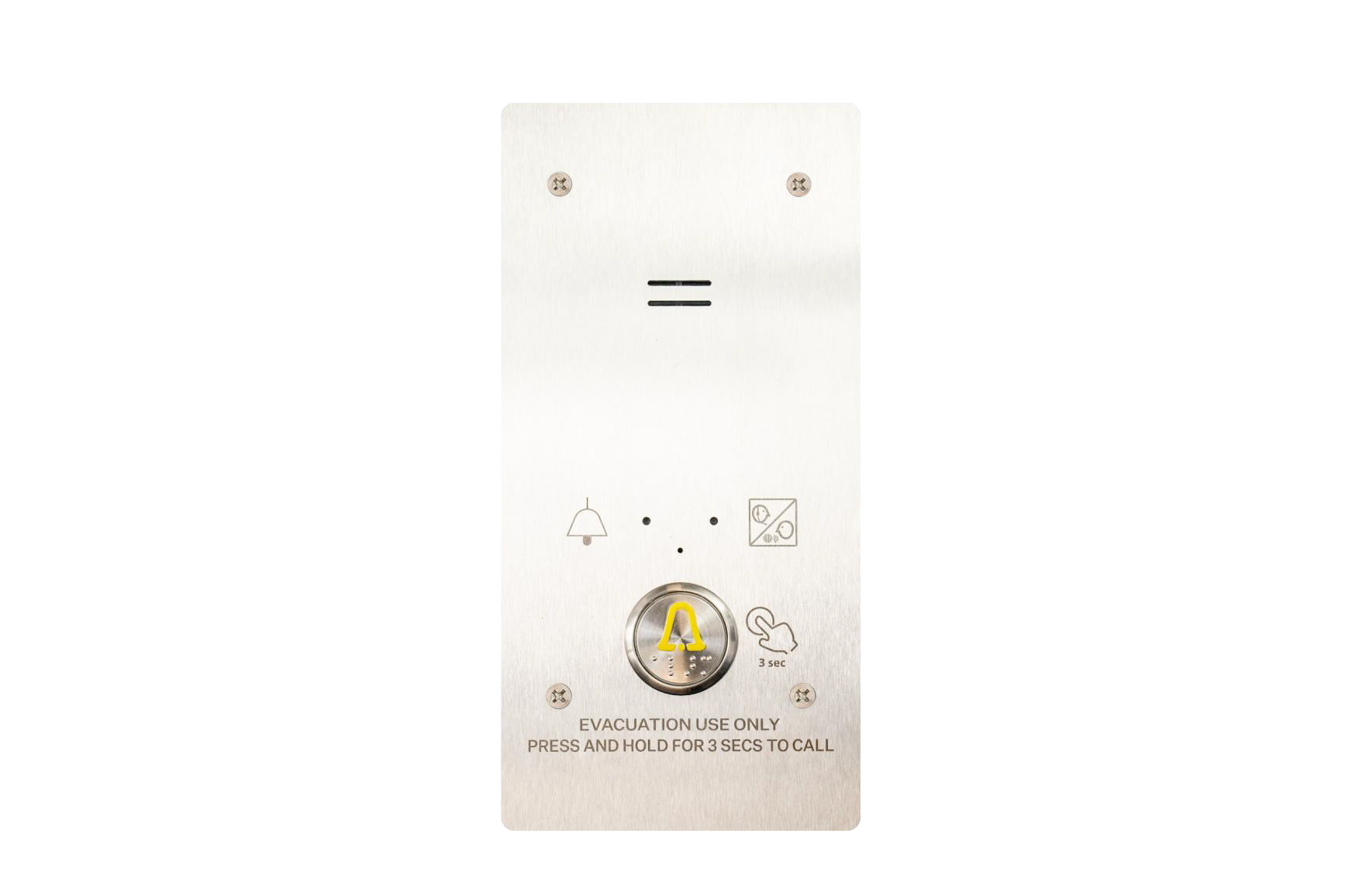

918618BE 2N® Lift8 – Audio Unit Flush, With button

  • hláska – pro zapuštěnou montáž, s tlačítkem


2N® Lift8 – Audio Unit Flush, With button

Elektronika hlásky pro vestavbu do kabiny výtahu s 1,5 mm nerezovým krytem v antivandal provedení. Nerezový kryt obsahuje požadované piktogramy a instrukce pro obsluhu nouzového tlačítka.

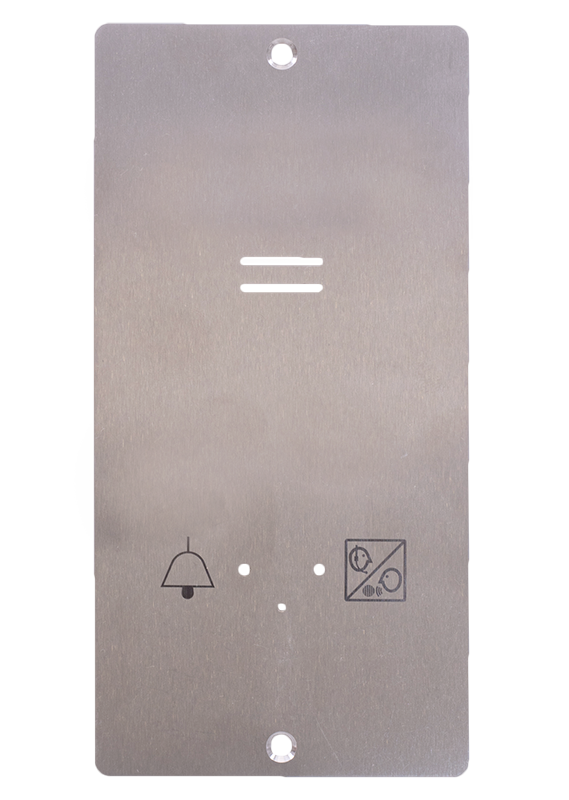

918618E 2N® Lift8 – Audio Unit Flush, Without button

  • hláska – pro zapuštěnou montáž, bez tlačítka


2N® Lift8Audio Unit Flush, Without button

Elektronika hlásky pro vestavbu do kabiny výtahu s 1,5 mm nerezovým krytem v antivandal provedení. Nerezový kryt obsahuje požadované piktogramy.





918615E 2N® Lift8 – Audio Unit Fireman (knob + 1 push to talk button)

  • hláska – Fireman (klička + 1 tlačítko Push to talk)


2N® Lift8 – Audio Unit Fireman (knob + 1 push to talk button)


Požární hláska slouží hasičům při požárním zásahu. Aktivuje hovor s maximální prioritou.


918619E 2N® Lift8 – Audio Unit Fireman PCB (knob + 1 push to talk button)

  • hláska – Fireman PCB (klička + 1 tlačítko Push to talk)


2N® Lift8Audio Unit Fireman PCB (knob + 1 push to talk button)


Požární hláska slouží hasičům při požárním zásahu. Aktivuje hovor s maximální prioritou.


918617E 2N® Lift8 – Audio Unit Shaft, Antivandal

  • hláska – šachta, antivandal


2N® Lift8 – Audio Unit Shaft, Antivandal


Robustní hláska v odolném provedení, určena pro umístění na střechu kabiny, dno šachty, pod kabinu, nebo případně kamkoli jinam, kde je zapotřebí komunikovat například při údržbě výtahů apod. Je i pro venkovní prostředí.


918621E 2N® Lift8 – I/O modul


2N® Lift8 – I/O modul


Obsahuje logické vstupy a spínací relé


918622E 2N® Lift8 – Camera Module

  • kamera modul


2N® Lift8 – Camera Module


Kamera modul slouží pro připojení kamery (IP, RS232, RS485) do kabiny výtahu. Každá kabina v různých šachtách může obsahovat kamerový modul (max. 8 kamerových modulů v systému 2N® Lift8).


918654E 2N® Lift8 – RS232 Module

  • RS232 modul


2N® Lift8 – RS232 Module


Modul RS232 slouží pro propojení systému Lift8 s řídící jednotkou výtahu. Řídící jednotka výtahu zašle příkaz přes RS232 do CJ, která ho zpracuje a provede.



918650E 2N® Lift8 – GSM Module

  • GSM modul


2N® Lift8 – GSM Module


Pro připojení centrální jednotky přes mobilní síť. Je možné i datové spojení pro vzdálenou konfiguraci systému.


918651E 2N® Lift8 – UMTS Module

  • UMTS modul


2N® Lift8 – UMTS Module


Pro připojení centrální jednotky přes mobilní síť. Je možné i datové spojení pro vzdálenou konfiguraci systému.


918652E 2N® Lift8 – PSTN Module

  • PSTN modul


2N® Lift8 – PSTN Module


Pro připojení centrální jednotky přes analogovou linku.


918653E 2N® Lift8 – VoIP Module

  • VoIP modul


2N® Lift8 – VoIP Module


Pro připojení centrální jednotky přes VoIP linku.

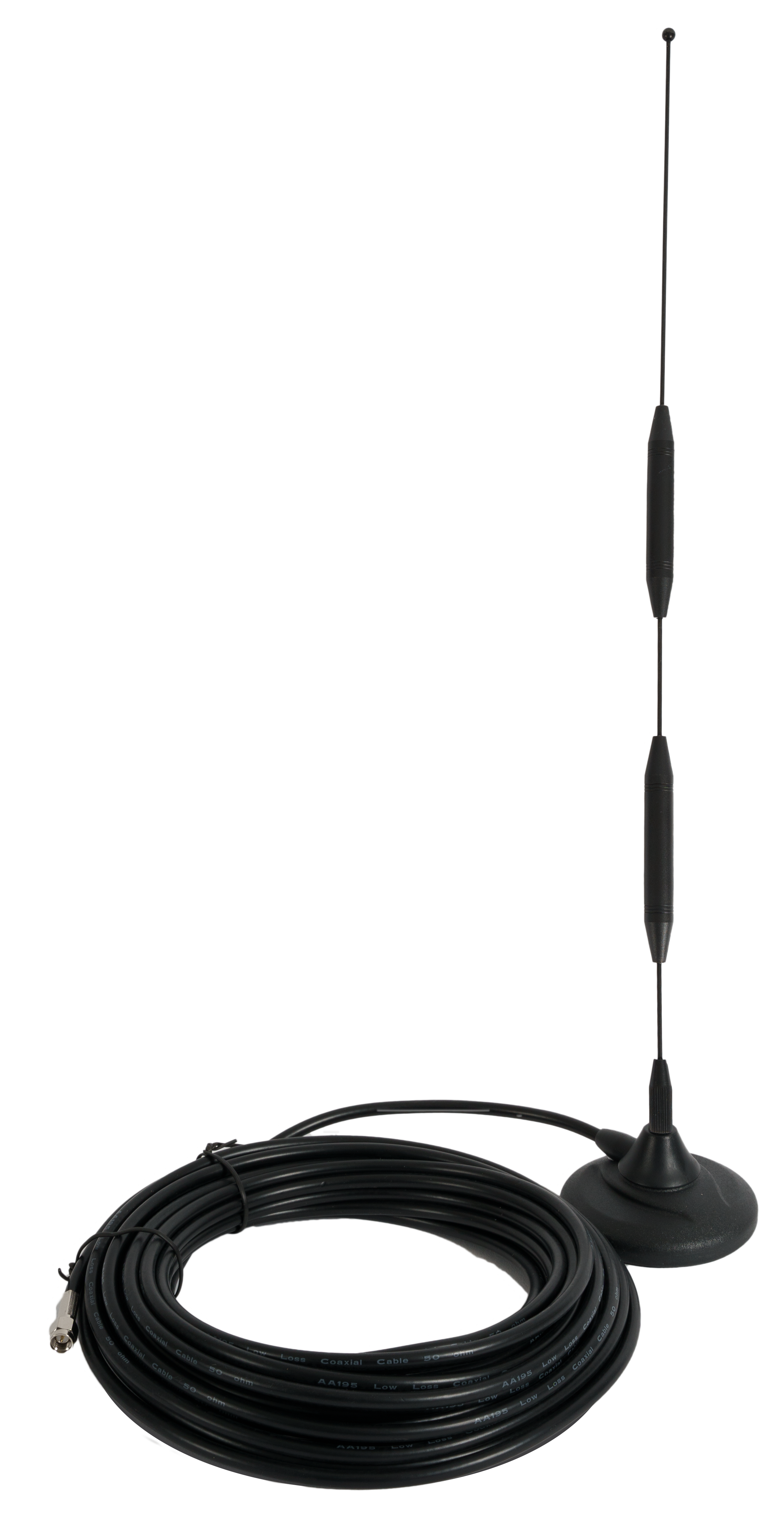

22041579 Anténa GSM/UMTS/LTE

  • 9 dB
  • délka kabelu 10 m
  • SMA konektor


Spolupracující aplikace 2N

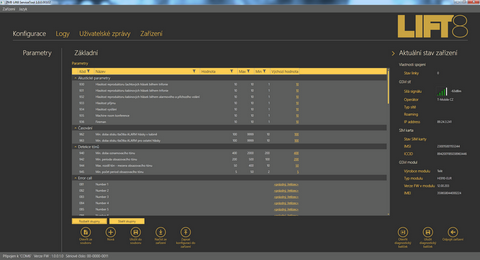

918700E 2N® Lift8 Service tool


2N® Lift8 Service tool


Aplikace 2N® Lift8 Service tool je určena pro vzdálený dohled a konfiguraci komunikátorů 2N® Lift8.

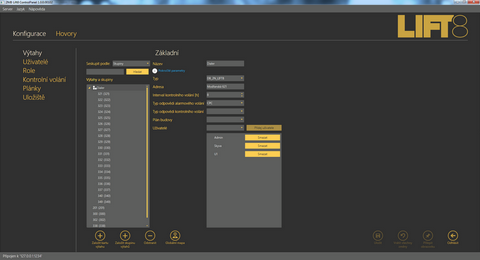

918700E 2N® Lift8 Control panel


2N® Lift8 Control panel


Aplikace 2N® Control panel je určena pro správu uživatelů, výtahů a oprávnění.


918700E 2N® Communicator


2N® Lift8 Communicator


Aplikace 2N® Lift8 Communicator je určena pro příjem nouzových volání dispečerem.


918700E 2N® Lift8 Server


2N® Lift8 Server


Aplikace 2N® Lift8 Server zpracovává kontrolní volání a zprostředkovává komunikaci mezi centrálními jednotkami a PC aplikacemi.

Související produkty 2N

918655E 2N® Lift8 – External Pictogram Driver


2N® Lift8 Externí piktogramy


Zařízení převádí LED výstupy 2N® Lift8 kabinové jednotky na univerzální kontrolky (žárovky).
